Opa602-高速高精度运放

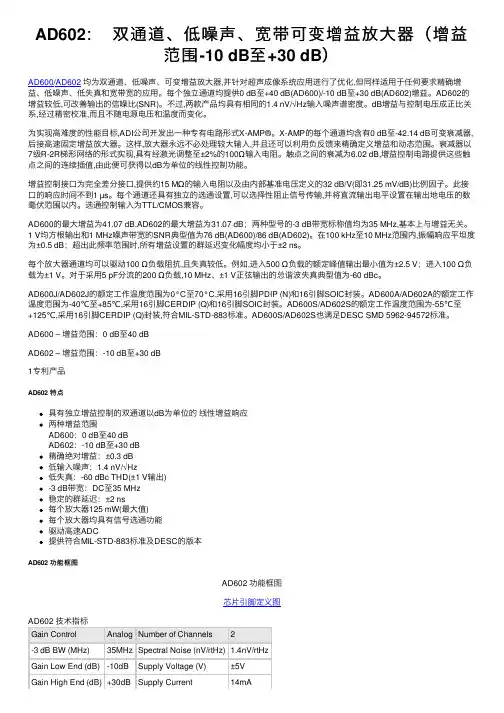

AD602：双通道、低噪声、宽带可变增益放⼤器（增益范围-10 dB⾄+30 dB）AD600/AD602均为双通道、低噪声、可变增益放⼤器,并针对超声成像系统应⽤进⾏了优化,但同样适⽤于任何要求精确增益、低噪声、低失真和宽带宽的应⽤。

每个独⽴通道均提供0 dB⾄+40 dB(AD600)/-10 dB⾄+30 dB(AD602)增益。

AD602的增益较低,可改善输出的信噪⽐(SNR)。

不过,两款产品均具有相同的1.4 nV/√Hz输⼊噪声谱密度。

dB增益与控制电压成正⽐关系,经过精密校准,⽽且不随电源电压和温度⽽变化。

为实现⾼难度的性能⽬标,ADI公司开发出⼀种专有电路形式X-AMP®。

X-AMP的每个通道均含有0 dB⾄-42.14 dB可变衰减器,后接⾼速固定增益放⼤器。

这样,放⼤器永远不必处理较⼤输⼊,并且还可以利⽤负反馈来精确定义增益和动态范围。

衰减器以7级R-2R梯形⽹络的形式实现,具有经激光调整⾄±2%的100Ω输⼊电阻。

触点之间的衰减为6.02 dB,增益控制电路提供这些触点之间的连续插值,由此便可获得以dB为单位的线性控制功能。

增益控制接⼝为完全差分接⼝,提供约15 MΩ的输⼊电阻以及由内部基准电压定义的32 dB/V(即31.25 mV/dB)⽐例因⼦。

此接⼝的响应时间不到1 µs。

每个通道还具有独⽴的选通设置,可以选择性阻⽌信号传输,并将直流输出电平设置在输出地电压的数毫伏范围以内。

选通控制输⼊为TTL/CMOS兼容。

AD600的最⼤增益为41.07 dB,AD602的最⼤增益为31.07 dB；两种型号的-3 dB带宽标称值均为35 MHz,基本上与增益⽆关。

1 V均⽅根输出和1 MHz噪声带宽的SNR典型值为76 dB(AD600)/86 dB(AD602)。

在100 kHz⾄10 MHz范围内,振幅响应平坦度为±0.5 dB；超出此频率范围时,所有增益设置的群延迟变化幅度均⼩于±2 ns。

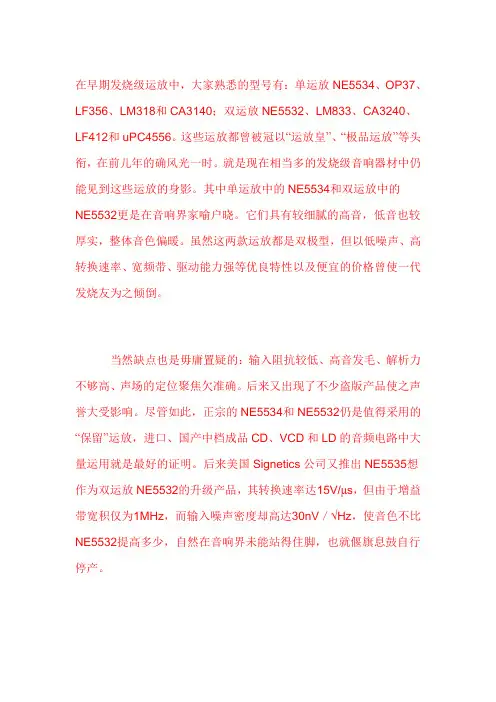

在早期发烧级运放中，大家熟悉的型号有：单运放NE5534、OP37、LF356、LM318和CA3140；双运放NE5532、LM833、CA3240、LF412和uPC4556。

这些运放都曾被冠以“运放皇”、“极品运放”等头衔，在前儿年的确风光一时。

就是现在相当多的发烧级音响器材中仍能见到这些运放的身影。

其中单运放中的NE5534和双运放中的NE5532更是在音响界家喻户晓。

它们具有较细腻的高音，低音也较厚实，整体音色偏暖。

虽然这两款运放都是双极型，但以低噪声、高转换速率、宽频带、驱动能力强等优良特性以及便宜的价格曾使一代发烧友为之倾倒。

当然缺点也是毋庸置疑的：输入阻抗较低、高音发毛、解析力不够高、声场的定位聚焦欠准确。

后来又出现了不少盗版产品使之声誉大受影响。

尽管如此，正宗的NE5534和NE5532仍是值得采用的“保留”运放，进口、国产中档成品CD、VCD和LD的音频电路中大量运用就是最好的证明。

后来美国Signetics公司又推出NE5535想作为双运放NE5532的升级产品，其转换速率达15V/μs，但由于增益带宽积仅为1MHz，而输入噪声密度却高达30nV／√Hz，使音色不比NE5532提高多少，自然在音响界未能站得住脚，也就偃旗息鼓自行停产。

90年代初美国线性技术公司（Linear Technology）研制出LT1028单运放和LT1057双运放，在音响界又名噪一时。

这两款发烧级运放正如各种媒体所介绍的，其音色属“冷艳清丽”型，有较高的解析力和层次感。

除了高转换速率、宽频带等特性外，还有低输入偏流，这主要是采用了MOS型场效应管构成输入差分放大级，也是解析力较好的主要原因。

看起来双运放LT1057似乎是两个单运放LT1028的组合。

但究其内部电路还是有所差异。

从静态电源电流可看出，双运放1057只有3.2mA静态电流，平均每个运放只耗电1.6mA，而单运放LT1028有7.4mA的静态电流，是LT1057中单个运放的4.6倍。

常用替换运放型号对比CA3130 高输入阻抗运算放大器 Intersil[DATA] CA3140 高输入阻抗运算放大器 CD4573 四可编程运算放大器 MC14573 ICL7650 斩波稳零放大器 LF347(NS[DATA]) 带宽四运算放大器 KA347 LF351 BI-FET单运算放大器 NS[DATA] LF353 BI-FET双运算放大器 NS[DATA] LF356 BI-FET单运算放大器 NS[DATA] LF357 BI-FET单运算放大器 NS[DATA] LF398 采样保持放大器 NS[DATA] LF411 BI-FET单运算放大器 NS[DATA] LF412 BI-FET双运放大器 NS[DATA] LM124 低功耗四运算放大器(军用档) NS[DATA]/TI[DATA] LM1458 双运算放大器 NS[DATA] LM148 四运算放大器 NS[DATA] LM224J 低功耗四运算放大器(工业档)NS[DATA]/TI[DATA] LM2902 四运算放大器 NS[DATA]/TI[DATA] LM2904 双运放大器 NS[DATA]/TI[DATA] LM301 运算放大器 NS[DATA] LM308 运算放大器 NS[DATA] LM308H 运算放大器（金属封装） NS[DATA] LM318 高速运算放大器 NS[DATA] LM324(NS[DATA]) 四运算放大器 HA17324,/LM324N(TI) LM348 四运算放大器 NS[DATA] LM358 NS[DATA] 通用型双运算放大器 HA17358/LM358P(TI) LM380 音频功率放大器NS[DATA] LM386-1 NS[DATA] 音频放大器 NJM386D,UTC386 LM386-3 音频放大器 NS[DATA] LM386-4 音频放大器 NS[DATA] LM3886 音频大功率放大器 NS[DATA] LM3900 四运算放大器 LM725 高精度运算放大器NS[DATA] LM733 带宽运算放大器 LM741 NS[DATA] 通用型运算放大器 HA17741 MC34119 小功率音频放大器 NE5532 高速低噪声双运算放大器 TI[DATA] NE5534 高速低噪声单运算放大器 TI[DATA] NE592 视频放大器 OP07-CP 精密运算放大器 TI[DATA] OP07-DP 精密运算放大器 TI[DATA] TBA820M 小功率音频放大器 ST[DATA] TL061 BI-FET单运算放大器 TI[DATA] TL062 BI-FET双运算放大器 TI[DATA] TL064 BI-FET 四运算放大器 TI[DATA] TL072 BI-FET双运算放大器 TI[DATA] TL074 BI-FET四运算放大器 TI[DATA] TL081 BI-FET单运算放大器 TI[DATA] TL082 BI-FET双运算放大器 TI[DATA] TL084 BI-FET四运算放大器 TI[DATA] AD824 JFET输入,单电源,低电压,低功耗,精密四运算放大器 MC33171 单电源,低电压,低功耗运算放大器 AD826 低功耗,宽带,高速双运算放大器 MC33172 单电源,低电压,低功耗双运算放大器AD827 低功耗,高速双运算放大器 MC33174 单电源,低电压,低功耗四运算放大器 AD828 低功耗,宽带,高速双运算放大器 MC33178 大电流,低功耗,低噪音双运算放大器 AD844 电流反馈型,宽带,高速运算放大器 MC33179 大电流,低功耗,低噪音四运算放大器 AD846 电流反馈型,高速,精密运算放大器 MC33181 JFET输入,低功耗运算放大器 AD847 低功耗,高速运算放大器 MC33182 JFET输入,低功耗双运算放大器AD8531 COMS单电源,低功耗,高速运算放大器 MC33184 JFET输入,低功耗四运算放大器 AD8532 COMS单电源,低功耗,高速双运算放大器 MC33201 单电源,大电流,低电压运算放大器 AD8534 COMS单电源,低功耗,高速四运算放大器 MC33202 单电源,大电流,低电压双运算放大器 AD9617 低失真，电流反馈型,宽带,高速,精密运算放大器 MC33204 单电源,大电流,低电压四运算放大器 AD9631 低失真，宽带,高速运算放大器 MC33272 单电源,低电压,高速双运算放大器 AD9632 低失真，宽带,高速运算放大器 MC33274 单电源,低电压,高速四运算放大器 AN6550 低电压双运算放大器 MC33282 JFET输入,宽带,高速双运算放大器AN6567 大电流,单电源双运算放大器 MC33284 JFET输入,宽带,高速四运算放大器 AN6568 大电流,单电源双运算放大器 MC33502 BIMOS,单电源,大电流,低电压,双运算放大器 BA718 单电源,低功耗双运算放大器MC34071A 单电源,高速运算放大器 BA728 单电源,低功耗双运算放大器 MC34072A 单电源,高速双运算放大器 CA5160 BIMOS,单电源,低功耗运算放大器 MC34074A 单电源,高速四运算放大器 CA5260 BIMOS,单电源双运算放大器 MC34081 JFET输入,宽带,高速运算放大器 CA5420 BIMOS,单电源,低电压,低功耗运算放大器 MC34082 JFET输入,宽带,高速双运算放大器 CA5470 BIMOS单电源四运算放大器 MC34084 JFET输入,宽带,高速四运算放大器 CLC400 电流反馈型,宽带,高速运算放大器 MC34181 JFET输入,低功耗运算放大器 CLC406 电流反馈型,低功耗,宽带,高速运算放大器 MC34182 JFET输入,低功耗双运算放大器 CLC410 电流反馈型,高速运算放大器 MC34184 JFET输入,低功耗四运算放大器 CLC415 电流反馈型,宽带,高速四运算放大器 MC35071A 单电源,高速运算放大器 CLC449 电流反馈型,宽带,高速运算放大器 MC35072A 单电源,高速双运算放大器 CLC450 电流反馈型,单电源,低功耗,宽带,高速运算放大器 MC35074A 单电源,高速四运算放大器 CLC452 单电源,电流反馈型,大电流,低功耗,宽带,高速运算放大器 MC35081 JFET输入,宽带,高速运算放大器 CLC505 电流反馈型,高速运算放大器 MC35082 JFET输入,宽带,高速双运算放大器 EL2030 电流反馈型,宽带,高速运算放大器 MC35084 JFET输入,宽带,高速四运算放大器 EL2030C 电流反馈型,宽带,高速运算放大器 MC35171 单电源,低电压,低功耗运算放大器 EL2044C 单电源,低功耗,高速运算放大器 MC35172 单电源,低电压,低功耗双运算放大器 EL2070 电流反馈型,宽带,高速运算放大器 MC35174 单电源,低电压,低功耗四运算放大器 EL2070C 电流反馈型,宽带,高速运算放大器 MC35181 JFET输入,低功耗运算放大器 EL2071C 电流反馈型,宽带,高速运算放大器 MC35182 JFET输入,低功耗双运算放大器 EL2073 宽带,高速运算放大器 MC35184 JFET输入,低功耗四运算放大器 EL2073C 宽带,高速运算放大器 MM6558 低电压,低失调电压,精密双运算放大器 EL2130C 电流反馈型,宽带,高速运算放大器MM6559 低电压,低失调电压,精密双运算放大器 EL2150C 单电源,宽带,高速运算放大器 MM6560 低电压,低失调电压,精密双运算放大器 EL2160C 电流反馈型,宽带,高速运算放大器 MM6561 低功耗,低电压,低失调电压,精密双运算放大器 EL2165C 电流反馈型,宽带,高速,精密运算放大器 MM6564 单电源,低电压,低功耗,低失调电压,精密双运算放大器 EL2170C 单电源,电流反馈型,低功耗,宽带,高速运算放大器MM6572 低噪音,低电压,低失调电压,精密双运算放大器 EL2175C 电流反馈型,宽带,高速,精密运算放大器 NE5230 单电源,低电压运算放大器 EL2180C 单电源,电流反馈型,低功耗,宽带,高速运算放大器NE5512 通用双运算放大器 EL2224 宽带,高速双运算放大器 NE5514 通用四运算放大器 EL2224C 宽带,高速双运算放大器 NE5532 低噪音,高速双运算放大器 EL2232 电流反馈型,宽带,高速双运算放大器NE5534 低噪音,高速运算放大器 EL2232C 电流反馈型,宽带,高速双运算放大器 NJM2059 通用四运算放大器 EL2250C 单电源,宽带,高速双运算放大器 NJM2082 JFET输入,高速双运算放大器 EL2260C 电流反馈型,宽带,高速双运算放大器 NJM2107 低电压,通用运算放大器 EL2270C 单电源,电流反馈型,低功耗,宽带,高速双运算放大器 NJM2112 低电压,通用四运算放大器 EL2280C 单电源,电流反馈型,低功耗,宽带,高速双运算放大器 NJM2114 低噪音双运算放大器 EL2424 宽带,高速四运算放大器 NJM2115 低电压,通用双运算放大器 EL2424C 宽带,高速四运算放大器 NJM2119 单电源,精密双运算放大器 EL2444C 单电源,低功耗,高速四运算放大器 NJM2122 低电压,低噪音双运算放大器 EL2450C 单电源,宽带,高速四运算放大器 NJM2130F 低功耗运算放大器 EL2460C 电流反馈型,宽带,高速四运算放大器 NJM2132 单电源,低电压,低功耗双运算放大器 EL2470C 单电源,电流反馈型,低功耗,宽带,高速四运算放大器 NJM2136 低电压,低功耗,宽带,高速运算放大器 EL2480C 单电源,电流反馈型,低功耗,宽带,高速四运算放大器NJM2137 低电压,低功耗,宽带,高速双运算放大器 HA-2640 高耐压运算放大器 NJM2138 低电压,低功耗,宽带,高速四运算放大器 HA-2645 高耐压运算放大器 NJM2140 低电压双运算放大器 HA-2839 宽带,高速运算放大器 NJM2141 大电流,低电压双运算放大器 HA-2840 宽带,高速运算放大器 NJM2147 高耐压,低功耗双运算放大器 HA-2841 宽带,高速运算放大器 NJM2162 JFET输入,低功耗,高速双运算放大器HA-2842 宽带,高速运算放大器 NJM2164 JFET输入,低功耗,高速四运算放大器 HA-4741 通用四运算放大器 NJM3404A 单电源,通用双运算放大器 HA-5020 电流反馈型,宽带,高速运算放大器 NJM3414 单电源,大电流双运算放大器 HA-5127 低噪音,低失调电压,精密运算放大器 NJM3415 单电源,大电流双运算放大器 HA-5134 低失调电压,精密四运算放大器 NJM3416 单电源,大电流双运算放大器 HA-5137 低噪音,低失调电压,高速,精密运算放大器 NJM4556A 大电流双运算放大器 HA-5142 单电源,低功耗双运算放大器NJM4580 低噪音双运算放大器 HA-5144 单电源,低功耗四运算放大器 NJU7051 CMOS单电源,低功耗,低电压,低失调电压运算放大器 HA-5177 低失调电压,精密运算放大器 NJU7052 CMOS单电源,低功耗,低电压,低失调电压双运算放大器 HA-5221 低噪音,精密运算放大器 NJU7054 CMOS单电源,低功耗,低电压,低失调电压四运算放大器 HA-5222 低噪音,精密双运算放大器 NJU7061 CMOS单电源,低功耗,低电压,低失调电压运算放大器 HA-7712 BIMOS,单电源,低功耗,精密运算放大器 NJU7062 CMOS单电源,低功耗,低电压,低失调电压双运算放大器 HA-7713 BIMOS,单电源,低功耗,精密运算放大器 NJU7064 CMOS单电源,低功耗,低电压,低失调电压四运算放大器 HA16118 CMOS单电源,低电压,低功耗双运算放大器 NJU7071 CMOS单电源,低功耗,低电压,低失调电压运算放大器 AD704 低偏置电流,低功耗,低失调电压,精密四运算放大器 MAX430 CMOS单电源运算放大器 AD705 低偏置电流,低功耗,低失调电压,精密运算放大器 MAX432 CMOS 单电源运算放大器 AD706 低偏置电流,低功耗,低失调电压,精密双运算放大器 MAX4330 单电源,低电压,低功耗运算放大器 AD707 低失调电压,精密运算放大器 MAX4332 单电源,低电压,低功耗双运算放大器AD708 低失调电压,精密双运算放大器 MAX4334 单电源,低电压,低功耗四运算放大器 AD711 JFET输入,高速,精密运算放大器 MAX473 单电源,低电压,宽带,高速运算放大器 AD712 JFET输入,高速,精密双运算放大器 MAX474 单电源,低电压,宽带,高速双运算放大器 AD713 JFET输入,高速,精密四运算放大器MAX475 单电源,低电压,宽带,高速四运算放大器 AD744 JFET输入,高速,精密运算放大器 MAX477 宽带,高速运算放大器 AD745 JFET输入,低噪音,高速运算放大器 MAX478 单电源,低功耗,精密双运算放大器AD746 JFET输入,高速,精密双运算放大器 MAX478A 单电源,低功耗,精密双运算放大器 AD795 JFET输入,低噪音,低功耗,精密运算放大器 MAX479 单电源,低功耗,精密四运算放大器 AD797 低噪音运算放大器MAX479A 单电源,低功耗,精密四运算放大器 AD8002 电流反馈型,低功耗,宽带,高速双运算放大器MAX480 单电源,低功耗,低电压,低失调电压,精密运算放大器 AD8005 电流反馈型,低功耗,宽带,高速双运算放大器 MAX492C 单电源,低功耗,低电压,精密双运算放大器 AD8011 电流反馈型,低功耗,宽带,高速运算放大器 MAX492E 单电源,低功耗,低电压,精密双运算放大器 AD8031 单电源,低功耗,高速运算放大器 MAX492M 单电源,低功耗,低电压,精密双运算放大器 AD8032 单电源,低功耗,高速双运算放大器MAX494C 单电源,低功耗,低电压,精密四运算放大器 AD8041 单电源,宽带,高速运算放大器 MAX494E 单电源,低功耗,低电压,精密四运算放大器 AD8042 单电源,宽带,高速双运算放大器 MAX494M 单电源,低功耗,低电压,精密四运算放大器 AD8044 单电源,宽带,高速四运算放大器 MAX495C 单电源,低功耗,低电压,精密运算放大器 AD8047 宽带,高速运算放大器 MAX495E 单电源,低功耗,低电压,精密运算放大器AD8055 低功耗,宽带,高速运算放大器 MAX495M 单电源,低功耗,低电压,精密运算放大器 AD8056 低功耗,宽带,高速双运算放大器 MC1458 通用双运算放大器 AD8072 电流反馈型,宽带,高速双运算放大器MC1458C 通用双运算放大器 AD812 电流反馈型,低电压,低功耗,高速双运算放大器 MC33071A 单电源,高速运算放大器 AD817 低功耗,宽带,高速运算放大器 MC33072A 单电源,高速双运算放大器 AD818 低功耗,宽带,高速运算放大器 MC33074A 单电源,高速四运算放大器 AD820 JFET输入,单电源,低电压,低功耗,精密运算放大器 MC33078 低噪音双运算放大器 AD822 JFET输入,单电源,低电压,低功耗,精密双运算放大器MC33079 低噪音四运算放大器 AD823 JFET输入,单电源,低电压,低功耗,精密,高速双运算放大器 MC33102 低功耗双运算放大器 HA16119 CMOS单电源,低电压,低功耗双运算放大器 NJU7072 CMOS单电源,低功耗,低电压,低失调电压双运算放大器 HFA1100 电流反馈型,宽带,高速运算放大器 NJU7074 CMOS单电源,低功耗,低电压,低失调电压四运算放大器 HFA1120 电流反馈型,宽带,高速运算放大器 OP-07 低漂移,精密运算放大器 HFA1205 电流反馈型,低功耗,宽带,高速双运算放大器 OP-113 BICMOS单电源,低噪音,低失调电压,精密运算放大器 HFA1245 电流反馈型,低功耗,宽带,高速双运算放大器 OP-150 COMS,单电源,低电压,低功耗 ICL7611 CMOS低电压,低功耗运算放大器 OP-160 电流反馈型,高速运算放大器 ICL7612 CMOS低电压,低功耗运算放大器 OP-162 单电源,低电压,低功耗,高速,精密运算放大器 ICL7621 CMOS低电压,低功耗双运算放大器 OP-177 低失调电压,精密运算放大器 ICL7641 CMOS低电压四运算放大器OP-183 单电源,宽带运算放大器 ICL7642 CMOS低电压,低功耗四运算放大器 OP-184 单电源,低电压,高速,精密运算放大器 ICL7650S 稳压器 OP-191 单电源,低电压,低功耗运算放大器 LA6500 单电源，功率OP 放大器 OP-193 单电源,低电压,低功耗,精密运算放大器 LA6501 单电源，功率OP放大器 OP-196 单电源,低电压,低功耗运算放大器 LA6510 2回路单电源功率OP放大器 OP-200 低功耗,低失调电压,精密双运算放大器" LA6512 高压,功率OP放大器双运算放大器 OP-213 BICMOS单电源,低噪音,低失调电压,精密双运算放大器 LA6513 高压,功率OP放大器双运算放大器 OP-250 COMS,单电源,低电压,低功耗双运算放大器 LA6520 单电源,功率OP放大器三运算放大器 OP-260 电流反馈型,高速双运算放大器 LF356 JFET输入，高速运算放大器 OP-262 单电源,低电压,低功耗,高速,精密双运算放大器 LF356A JFET输入，高速运算放大器 OP-27 低噪音,低失调电压,精密运算放大器 LF411 JFET输入，高速运算放大器 OP-270 低噪声,低失调电压,精密双运算放大器 LF411A JFET输入，高速运算放大器 OP-271 精密双运算放大器 LF412 JFET输入，高速双运算放大器 OP-275 高速双运算放大器 LF412A JFET输入，高速双运算放大器 OP-279 单电源,大电流双运算放大器 LF441 低功耗，JFET输入运算放大器 OP-282 JFET输入,低功耗双运算放大器 LF441A 低功耗，JFET输入运算放大器 OP-283 单电源,宽带双运算放大器 LF442 低功耗，JFET输入双运算放大器 OP-284 单电源,低电压,高速,精密双运算放大器 LF442A 低功耗，JFET输入双运算放大器OP-290 单电源,低功耗,精密双运算放大器 LF444 低功耗，JFET输入四运算放大器 OP-291 单电源,低电压,低功耗双运算放大器 LF444A 低功耗，JFET输入四运算放大器 OP-292 BICMOS单电源,通用双运算放大器 LM2902 单电源四运算放大器 OP-293 单电源,低电压,低功耗,精密双运算放大器 LM2904 单电源双运算放大器 OP-295 BICMOS低功耗,精密双运算放大器 LM324 单电源四运算放大器 OP-296 单电源,低电压,低功耗双运算放大器 LM358 单电源双运算放大器 OP-297 低电压,低功耗,低漂移,精密双运算放大器LM4250 单程控、低功耗运算放大器 OP-37 低噪音,低失调电压,高速,精密运算放大器 LM607 低失调电压,精密运算放大器 OP-400 低功耗,低失调电压,精密四运算放大器 LM6118 宽带,高速双运算放大器OP-413 BICMOS单电源,低噪音,低失调电压,精密四运算放大器。

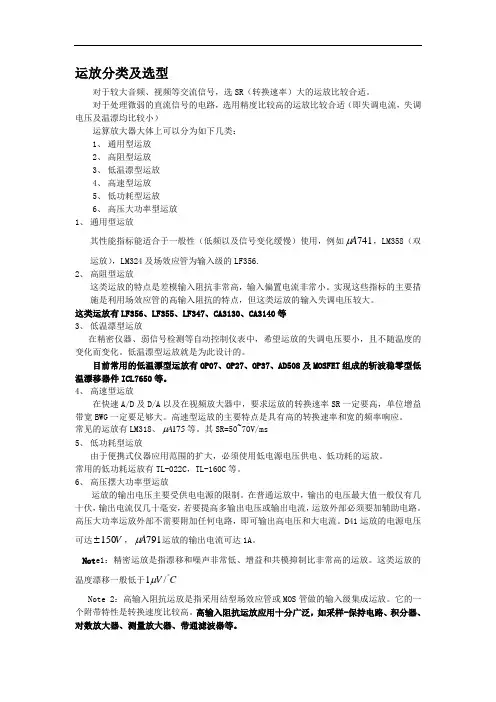

运放分类及选型对于较大音频、视频等交流信号，选SR （转换速率）大的运放比较合适。

对于处理微弱的直流信号的电路，选用精度比较高的运放比较合适（即失调电流，失调电压及温漂均比较小）运算放大器大体上可以分为如下几类：1、 通用型运放2、 高阻型运放3、 低温漂型运放4、 高速型运放5、 低功耗型运放6、 高压大功率型运放1、 通用型运放其性能指标能适合于一般性（低频以及信号变化缓慢）使用，例如741A μ，LM358（双运放），LM324及场效应管为输入级的LF356.2、 高阻型运放这类运放的特点是差模输入阻抗非常高，输入偏置电流非常小。

实现这些指标的主要措施是利用场效应管的高输入阻抗的特点，但这类运放的输入失调电压较大。

这类运放有LF356、LF355、LF347、CA3130、CA3140等3、 低温漂型运放在精密仪器、弱信号检测等自动控制仪表中，希望运放的失调电压要小，且不随温度的变化而变化。

低温漂型运放就是为此设计的。

目前常用的低温漂型运放有OP07、OP27、OP37、AD508及MOSFET 组成的斩波稳零型低温漂移器件ICL7650等。

4、 高速型运放在快速A/D 及D/A 以及在视频放大器中，要求运放的转换速率SR 一定要高，单位增益带宽BWG 一定要足够大。

高速型运放的主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、175A μ等。

其SR=50~70V/ms5、 低功耗型运放由于便携式仪器应用范围的扩大，必须使用低电源电压供电、低功耗的运放。

常用的低功耗运放有TL-022C ，TL-160C 等。

6、 高压摆大功率型运放运放的输出电压主要受供电电源的限制。

在普通运放中，输出的电压最大值一般仅有几十伏，输出电流仅几十毫安，若要提高多输出电压或输出电流，运放外部必须要加辅助电路。

高压大功率运放外部不需要附加任何电路，即可输出高电压和大电流。

D41运放的电源电压可达V 150±，791A μ运放的输出电流可达1A 。

高速运算放大器——型号列表 制造商 产品类别 产品型号产品描述 ADI 公司 电压反馈高速运放AD812AR 低功耗电流反馈双运放 SN10501D 低失真,满幅输出高速运算放大器 SN10501DBVT低失真,满幅输出高速运算放大器 THS4120CD3.3V,100MHZ 全差分满幅度输出运放 THS4120ID3.3V,100MHz,43V/μs,全差分CMOS 运放(带关断功能) THS4121CD100MHZ 全差分满幅度输出运放 THS4130ID完全差分输入输出低噪声运放(带关断功能) THS4150ID完全差分输入输出高限斜率运放(带关断功能) THS4271D高速、高转换率、低失真差分运放 THS4275D高速、高转换率、低失真差分运放（关断功能） THS4500CD高速全差分运放 THS4501CD高速全差分运放 THS4505D宽带宽低失真全差分运放 TI 差分高速运放 THS7530PWP 高速全差分运放OPA2658U 双路,高速,低功耗,宽带,电流反馈型运放 OPA2677U 双路,宽带,高输出电流运放OPA2681U 双路,超高速,宽带,带关断功能,电流反馈型运放 OPA2684ID 双路,低功耗,电流反馈型运放OPA2691ID 双路,宽带,电流反馈运放带关断功能 OPA4658U 低功耗电流反馈运放OPA4684ID 四路,低功耗,电流反馈型运放OPA603AP 高速电流反馈放大器OPA658P 宽带,低功耗,电流反馈型运放OPA658U 宽带,低功耗,电流反馈型运放OPA685U 超带宽,电流反馈运放,带关断功能 OPA691ID 宽带,带关断功能,电流反馈型运放 THS3001CD 超高速,电流反馈运放THS3001ID 超高速,电流反馈运放THS3061D 单通道高速电流反馈运放THS3062D 双通道高速电流反馈运放THS3091D 单通道高速电流反馈运放THS3092D 双通道高速电流反馈运放THS3110CD 低噪声单通道高速运放THS3115ID 高输出电流运放电流反馈高速运放 THS3202D 2G 低失真电流反馈运放OPA2652U 双路,700MHZ,电压反馈运放TI 公司 电压反馈高速运放 OPA2690I-14D双路,高速,宽带,电压反馈型运放OPA2690ID双路,高速,宽带,电压反馈型运放 OPA2822U双路,低噪声,高速运放 OPA4650U四路, 高速,宽带,低功耗,电压反馈型运放 OPA642U高速运放 OPA650U高速,宽带,低功耗,电压反馈型运放 OPA657U1.6GHz,低噪音, FET 输入,高速,电压反馈型运放 OPA687U超高速,宽带,低功耗带关断功能电压反馈型运放 OPA690ID宽带,电压反馈运放带关断功能 OPA690IDBVT宽带,电压反馈运放带关断功能 SN10502D高速轨对轨视频运放 SN10503D低失真高速轨对轨运放 THS4001CD电压反馈放大器 THS4001ID电压反馈放大器 THS4011ID290MHz 低失真高速电压反馈单通道放大器 THS4021CD电压反馈放大器 THS4022ID电压反馈放大器 THS4052CD电压反馈放大器 THS4062CD180MHz 高速双放大器 THS4082CD175-MHz 双路低功耗电压反馈运放 THS4211D高速,极低失真电压反馈运放 THS4221D低噪声高速运放 THS4221DGN低噪声高速运放 THS4225D低噪声高速运放 THS4225DGN低噪声高速运放 EL4543IU 带共模同步译码功能的三通道差分双绞线驱动器 EL5171IS单通道,250MHz 差分双绞线驱动器 EL5172IS单通道,250MHz 差分线性接收器,单输出运算放大器 EL5172IY单通道,250MHz 差分线性接收器,单输出运算放大器 EL5410CS四路 30MHz 满幅输入输出运放 INTERSIL 公司 差分高速运放 EL9110IU差分接收器(5 pole),和均衡器 LT6230-10 LT1226LT1993-2LT1886LT6553LT6554LT1222LT1397LT1396LT1395LINEAR公司 高速放大器 LT1819LT1192LT1194LT1807LT1806LT1399LT1399HV LT6402-20 LT1398LT1254LT1253LT1252LT1815LT1817LT1816LT6231LT6232LT6230LT1739LT6211LT1794LT6300LT6210LT1809LT1810LT1203LT1225LT1205LT1221LT1227LT1259LT1260LT6551LT6550LT1814LT6206LT1813HV LT1229LT1228LT1230LT6205LT1223LT6207 LT1812 LT1204 LT1469 LT1191 LT1468 LT1805 LT1803 LT1193 LT1801 LT1800 LT1802 LT1804 LT1363 LT1994 LT1365 LT1206 LT1207 LT1126 LT1127 LT1795 LT1497 LT1360 LT1187 ,LT1364 LT1195 LT1362 LT1361 LT1190 LT1209 LT1632 LT1208 LT1633 LT1224 LT1220 LT1630 LT1631 LT1213 LT1214 LT1358LT1359 LT1216 LT1215 LTC6241 LTC6242 LT1355 LT1354 LT1356 LT1797。

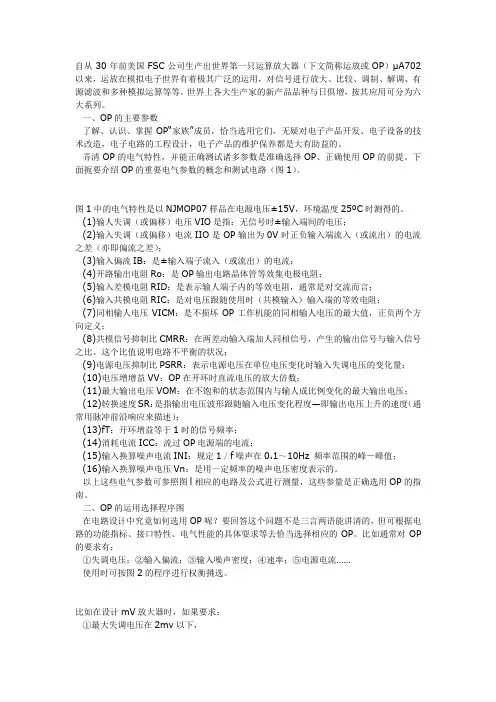

自从30年前美国FSC公司生产出世界第一只运算放大器（下文简称运放或OP）µA702以来，运放在模拟电子世界有着极其广泛的运用，对信号进行放大、比较、调制、解调、有源滤波和多种模拟运算等等。

世界上各大生产家的新产品品种与日俱增，按其应用可分为六大系列。

一、OP的主要参数了解、认识、掌握OP“家族”成员，恰当选用它们，无疑对电子产品开发、电子设备的技术改造，电子电路的工程设计，电子产品的维护保养都是大有助益的。

弄清OP的电气特性，并能正确测试诸多参数是准确选择OP、正确使用OP的前提。

下面扼要介绍OP的重要电气参数的概念和测试电路（图1）。

图1中的电气特性是以NJMOP07样品在电源电压±15V，环境温度25ºC时测得的。

(1)输人失调（或偏移）电压VIO是指：无信号时±输入端间的电压；(2)输入失调（或偏移）电流IIO是OP输出为0V时正负输入端流入（或流出）的电流之差（亦即偏流之差）；(3)输入偏流IB：是±输入端子流入（或流出）的电流；(4)开路输出电阻Ro：是OP输出电路晶体管等效集电极电阻；(5)输入差模电阻RID：是表示输人端子内的等效电阻，通常是对交流而言；(6)输入共模电阻RIC：是对电压跟随使用时（共模输入）输入端的等效电阻；(7)同相输人电压VICM：是不损坏OP工作机能的同相输人电压的最大值，正负两个方向定义；(8)共模信号抑制比CMRR：在两差动输入端加人同相信号，产生的输出信号与输入信号之比。

这个比值说明电路不平衡的状况；(9)电源电压抑制比PSRR：表示电源电压在单位电压变化时输入失调电压的变化量；(10)电压增增益VV：OP在开环时直流电压的放大倍数；(11)最大输出电压VOM：在不饱和的状态范围内与输人成比例变化的最大输出电压；(12)转换速度SR：是指输出电压波形跟随输入电压变化程度—即输出电压上升的速度（通常用脉冲前沿响应来描述）；(13)fT：开环增益等于1时的信号频率；(14)消耗电流ICC：流过OP电源端的电流；(15)输入换算噪声电流INI：规定1／f噪声在0.1～10Hz 频率范围的峰－峰值；(16)输入换算噪声电压Vn：是用一定频率的噪声电压密度表示的。

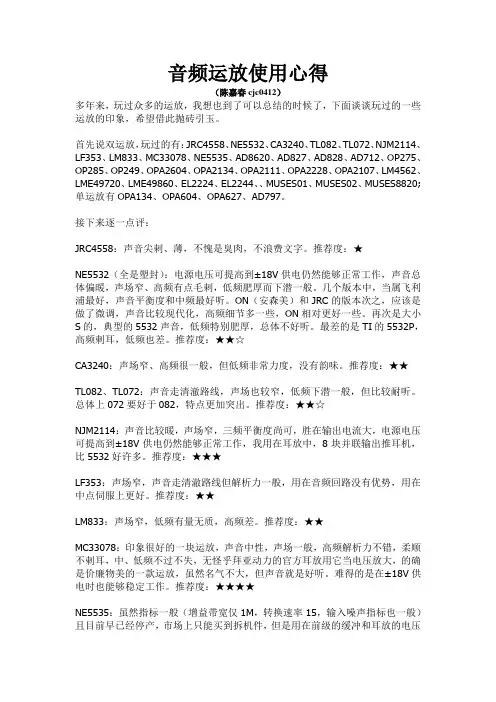

音频运放使用心得（陈嘉春cjc0412）多年来，玩过众多的运放，我想也到了可以总结的时候了，下面谈谈玩过的一些运放的印象，希望借此抛砖引玉。

首先说双运放，玩过的有：JRC4558、NE5532、CA3240、TL082、TL072、NJM2114、LF353、LM833、MC33078、NE5535、AD8620、AD827、AD828、AD712、OP275、OP285、OP249、OPA2604、OPA2134、OPA2111、OPA2228、OPA2107、LM4562、LME49720、LME49860、EL2224、EL2244、、MUSES01、MUSES02、MUSES8820; 单运放有OPA134、OPA604、OPA627、AD797。

接下来逐一点评：JRC4558：声音尖剌、薄，不愧是臭肉，不浪费文字。

推荐度：★NE5532（全是塑封）：电源电压可提高到±18V供电仍然能够正常工作，声音总体偏暖，声场窄、高频有点毛剌，低频肥厚而下潜一般。

几个版本中，当属飞利浦最好，声音平衡度和中频最好听。

ON（安森美）和JRC的版本次之，应该是做了微调，声音比较现代化，高频细节多一些，ON相对更好一些。

再次是大小S的，典型的5532声音，低频特别肥厚，总体不好听。

最差的是TI的5532P，高频剌耳，低频也差。

推荐度：★★☆CA3240：声场窄、高频很一般，但低频非常力度，没有韵味。

推荐度：★★TL082、TL072：声音走清澈路线，声场也较窄，低频下潜一般，但比较耐听。

总体上072要好于082，特点更加突出。

推荐度：★★☆NJM2114：声音比较暖，声场窄，三频平衡度尚可，胜在输出电流大，电源电压可提高到±18V供电仍然能够正常工作，我用在耳放中，8块并联输出推耳机，比5532好许多。

推荐度：★★★LF353：声场窄，声音走清澈路线但解析力一般，用在音频回路没有优势，用在中点伺服上更好。

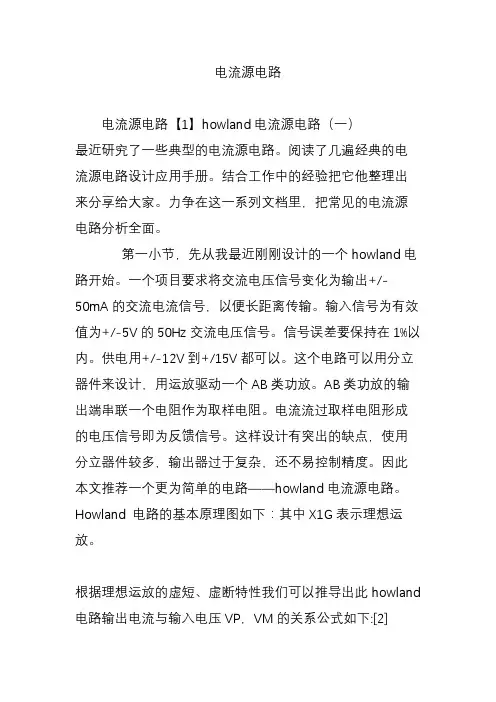

电流源电路电流源电路【1】howland电流源电路（一）最近研究了一些典型的电流源电路。

阅读了几遍经典的电流源电路设计应用手册。

结合工作中的经验把它他整理出来分享给大家。

力争在这一系列文档里，把常见的电流源电路分析全面。

第一小节，先从我最近刚刚设计的一个howland电路开始。

一个项目要求将交流电压信号变化为输出+/-50mA的交流电流信号，以便长距离传输。

输入信号为有效值为+/-5V的50Hz交流电压信号。

信号误差要保持在1%以内。

供电用+/-12V到+/15V都可以。

这个电路可以用分立器件来设计，用运放驱动一个AB类功放。

AB类功放的输出端串联一个电阻作为取样电阻。

电流流过取样电阻形成的电压信号即为反馈信号。

这样设计有突出的缺点，使用分立器件较多，输出器过于复杂，还不易控制精度。

因此本文推荐一个更为简单的电路——howland电流源电路。

Howland 电路的基本原理图如下：其中X1G表示理想运放。

根据理想运放的虚短、虚断特性我们可以推导出此howland 电路输出电流与输入电压VP，VM的关系公式如下:[2]在实际的电路设计中我们通常使得RX=RF and RZ=RI。

这样上面的公式就可以简化为：电路输入的信号是单极性电压信号，可以把VM接地，即电压为0。

这样可以进一步简化公式来确定各电阻的值。

电流源电路【2】howland电流源电路（二）根据上一小节的要求和howland电路设计原理。

方案设计如下图：电路选用最大可以输出200mA的大电流运放OPA551。

使用单运放来实现高精度的正负电流输出。

OPA551的最大失调电压为5mV。

而本设计要求的最大输入信号为7.071V。

因此失调电压的影响会小于0.1%。

电流流过的四个高精度电阻R5-R8形成的电压信号作为反馈信号反馈给正输入端电阻R4。

使用四个电阻的原因是，四个电阻可以分担输出的电流，保证电阻的产生的热量远低于额定功率; 再则这样可以匹配出更精确的阻值。

OPA1013- 精密单电源双路运算放大器OPA1013CN8P 所有无铅库存$0.00OPA124- 低噪声的精密差动运算放大器OPA124U D 所有无铅库存$0.00OPA124UA D 所有无铅库存$0.00OPA129- 超低偏置电流差动运算放大器OPA129U D 所有无铅库存$0.00OPA129UB D 所有无铅库存$0.00OPA131- 通用 FET- 输入运算放大器OPA131UA D 所有无铅库存$0.00OPA1602- OPA1602、OPA1604 SoundPlus 高性能、双极输入音频运算放大器OPA1602AID D 暂时缺货$0.00OPA1642- Sound-Plus 高性能、JFET 输入音频运算放大器OPA1642AID D 暂时缺货$0.00OPA2130- 低功耗精密 FET 输入运算放大器OPA2130UA D 所有无铅库存$0.00OPA2137- 低成本 FET 输入运算放大器OPA2137P P 所有无铅库存$0.00OPA2141- 10MHz 单电源低噪声 JFET 精密放大器 ]]OPA2141AID D 所有无铅库存$0.00OPA2141AIDR D 所有无铅库存$0.00OPA2227- 高精度、低噪声运算放大器OPA2227P P 所有无铅库存$0.00OPA2227U D 所有无铅库存$0.00OPA2227UA D 所有无铅库存$0.00OPA2228- 高精度低噪声运算放大器OPA2228P P 所有无铅/绿色环保库存$0.00OPA2228PA P 所有无铅库存$0.00OPA2228U D 所有无铅库存$0.00OPA2228UA D 所有无铅库存$0.00OPA2333-HT- 1.8V 微功耗 CMOS 运算放大器OPA2333SJD JD 所有无铅无偏好** 库存$0.00OPA2334- 最大漂移0.05uV/℃ 的单电源 CMOS 运算放大器OPA2334AIDGST DGS 所有无铅/绿色环保库存$0.00 OPA2335- 最大漂移0.05uV/℃ 的单电源 CMOS 运算放大器OPA2335AIDGKT DGK 所有无铅库存$0.00 OPA2335AIDR D 所有无铅/绿色环保库存$0.00 OPA2338- MicroSIZE、单电源 CMOS 运算放大器微放大器系列OPA2338EA/250DCN 所有无铅/绿色环保库存$0.00OPA2354- 250MHz 轨至轨 I/O CMOS 双路运算放大器OPA2354AIDDA DDA 所有无铅库存$0.00 OPA2354AIDGKT DGK 所有无铅库存$0.00 OPA2376- 精密、低噪声、低静态电流运算放大器OPA2376AIDR D 所有无铅/绿色环保库存$0.00 OPA2376AIYZDT YZD 所有无铅/绿色环保库存$0.00 OPA2380- 高速精确互阻抗放大器OPA2380AIDGKT DGK 所有无铅/绿色环保库存$0.00 OPA2652- SpeedPlus(TM) 双路 700MHz 电压反馈运算放大器OPA2652U D 所有无铅/绿色环保库存$0.00 OPA2684- 双路低功耗电流反馈运算放大器OPA2684ID D 暂时缺$0.00货OPA2690- 具有禁用功能的双路宽带电压反馈运算放大器OPA2690ID D 所有无铅/绿色环保库存$0.00 OPA2703- 12V CMOS 轨至轨 I/O 运算放大器OPA2703UA D 所有无铅/绿色环保库存$0.00 OPA2703UAG4 D 所有无铅库存$0.00 OPA2704- 12V CMOS 轨至轨 I/O 运算放大器OPA2704EA/250DGK 所有无铅库存$0.00 OPA2704EA/250G4 DGK 所有无铅库存$0.00 OPA2704PA P 所有无铅/绿色环保库存$0.00 OPA2890- 具有禁用功能的双路低功耗宽带电压反馈运算放大器OPA2890ID D 所有无铅/绿色环保库存$0.00 OPA320- 20MHz、0.9pA Ib、RRIO、精密 CMOS 运算放大器OPA320AIDBVT DBV 所有无铅库存$0.00 OPA320SAIDBVT DBV 暂时缺$0.00货OPA3355- 具有关断状态的 2.5V 200MHz 的 GBW CMOS 三路运算放大器OPA3355EA/250PW 所有无铅/绿色环保库存$0.00 OPA3355UA D 所有无铅库存$0.00 OPA337- MicroAmplifier(TM) 系列微型单电源 CMOS 运算放大器OPA337NA/250DBV 所有无铅/绿色环保库存$0.00 OPA343- MicroAmplifier(TM) 系列单电源轨至轨运算放大器OPA343UA D 所有无铅/绿色环保库存$0.00 OPA347- 微功耗轨至轨运算放大器OPA347NA/250DBV 所有无铅/绿色环保库存$0.00 OPA347PA P 所有无铅/绿色环保暂时缺$0.00货OPA347SA/250DCK 所有无铅库存$0.00 OPA353- MicroAmplifier(TM) 系列高速单电源轨至轨运算放大器OPA353UA D 所有无铅/绿色环保库存$0.00 OPA364- 1.8V、高 CMR、RRIO 运算放大器OPA364AID D 所有无铅/绿色环保库存$0.00 OPA364AIDBVT DBV 所有无铅/绿色环保库存$0.00 OPA364IDBVT DBV 所有无铅/绿色环保库存$0.00 OPA3692- 具有禁用功能的三路宽带固定增益缓冲器OPA3692ID D 所有无铅/绿色环保库存$0.00 OPA3692IDBQT DBQ 所有无铅/绿色环保库存$0.00 OPA379- 1.8V、2.9µA、90kHz、轨至轨 I/O 运算放大器OPA379AIDCKT DCK 所有无铅/绿色环保库存$0.00 OPA380- 高速精密互阻抗放大器OPA380AIDGKT DGK 所有无铅库存$0.00 OPA4134- SoundPlus(TM) 高性能音频运算放大器OPA4134UA D 所有无铅库存$0.00 OPA4170- 36V、微功耗、轨至轨输出、四路、通用运算放大器OPA4170AID D 所有无铅库存$0.00 OPA4170AIPW PW 所有无铅库存$0.00 OPA4350- MicroAmplifier(TM) 系列高速单电源轨至轨运算放大器OPA4350EA/250DBQ 所有无铅/绿色环保库存$0.00 OPA4350UA D 所有无铅/绿色环保库存$0.00 OPA4353- MicroAmplifier(TM) 系列高速单电源轨至轨运算放大器OPA4353UA D 所有无铅/绿色环保库存$0.00 OPA4364- 1.8V、高 CMR、RRIO 运算放大器OPA4364AID D 所有无铅/绿色环保库存$0.00 OPA4704- 12V CMOS 轨至轨 I/O 运算放大器OPA4704UA D 所有无铅库存$0.00 OPA548- 高电压大电流运算放大器，出色的输出摆幅OPA548FKTWT KTW 所有无铅/绿色环保库存$0.00 OPA548T KVT 所有无铅/绿色环保库存$0.00 OPA561- 大电流运算放大器OPA561PWP PWP 所有无铅/绿色环保库存$0.00 OPA606- Wide-Bandwidth Difet(R) 运算放大器OPA606KP P 所有无铅/绿色环保库存$0.00 OPA656- 宽带单位增益稳定 FET 输入运算放大器OPA656N/250DBV 所有无铅库存$0.00 OPA656N/250G4DBV 所有无铅库存$0.00 OPA656NB/250DBV 所有无铅库存$0.00 OPA656U D 所有无铅库存$0.00 OPA656UB D 所有无铅库存$0.00 OPA694- 宽带、低功耗、电流反馈放大器OPA694ID D 所有无铅库存$0.00OPA1013- 精密单电源双路运算放大器OPA1013CN8P 所有无铅库存$0.00 OPA121- 低成本的精密差动运算放大器OPA121KU D 所有无铅库存$0.00 OPA124- 低噪声的精密差动运算放大器OPA124U D 所有无铅库存$0.00 OPA124UA D 所有无铅库存$0.00 OPA129- 超低偏置电流差动运算放大器OPA129U D 所有无铅库存$0.00 OPA129UB D 所有无铅库存$0.00 OPA130- 低功耗精密 FET 输入运算放大器OPA130UA D 所有无铅库存$0.00 OPA131- 通用 FET- 输入运算放大器OPA131UA D 所有无铅库存$0.00 OPA132- 高速 FET 输入运算放大器OPA132U D 所有无铅库存$0.00 OPA132UA D 所有无铅库存$0.00 OPA134- SoundPlus(TM) 高性能音频运算放大器OPA134PA P 所有无铅/绿色环保库存$0.00OPA134UA D 所有无铅无偏好** 库存$0.00OPA137- 低成本 FET 输入运算放大器OPA137P P 所有无铅无偏好** 库存$0.00OPA137PA P 库存$0.00 OPA140- 11MHz 单电源、低噪声、精密轨至轨输出 JFET 放大器OPA140AID D 所有无铅库存$0.00 OPA140AIDBVT DBV 所有无铅库存$0.00 OPA140AIDGKT DGK 所有无铅库存$0.00 OPA141- 10MHz 单电源低噪声 JFET 精密放大器OPA141AID D 所有无铅无偏好** 库存$0.00OPA141AIDGKT DGK 所有无铅库存$0.00OPA1602- OPA1602、OPA1604 SoundPlus 高性能、双极输入音频运算放大器OPA1602AID D 暂时缺货$0.00OPA1611- 1.1nV/√Hz 噪声、低功耗精密运算放大器OPA1611AID D 所有无铅库存$0.00OPA1612- 1.1nV/√Hz 噪声、低功耗精密运算放大器OPA1612AID D 所有无铅库存$0.00OPA1632- 全差动 I/O 音频放大器OPA1632D D 所有无铅/绿色环保库存$0.00OPA1632DR D 所有无铅库存$0.00OPA1641- Sound-Plus 高性能、JFET 输入音频运算放大器OPA1641AID D 所有无铅库存$0.00OPA1642- Sound-Plus 高性能、JFET 输入音频运算放大器OPA1642AID D 暂时缺货$0.00OPA1644- OPA1641/1642/1644 SoundPLUS™ 高性能 JFET 输入音频运算放大器OPA1644AID D 所有无铅无偏好** 库存$0.00OPA1654- Sound Plus 低噪声和低失真通用 FET 输入音频运算放大器OPA1654AID D 所有无铅库存$0.00OPA1654AIPW PW 所有无铅库存$0.00OPA1662-Q1- 汽车类 Sound Plus、低功耗、低噪声和低失真音频运算放大器OPA1662AIDGKRQ1 DGK 所有无铅库存$0.00OPA1662AIDRQ1 D 库存$0.00OPA1664- Sound Plus 低功耗、低噪声和低失真音频运算放大器OPA1664AID D 所有无铅库存$0.00OPA1664AIPW PW 所有无铅无偏好** 库存$0.00OPA170- 采用微型封装的 36V、微功耗、轨至轨输出、通用运算放大器OPA170AID D 所有无铅库存$0.00OPA170AIDBVT DBV 所有无铅库存$0.00OPA170AIDRLR DRL 所有无铅库存$0.00OPA170AIDRLT DRL 所有无铅库存$0.00OPA171- 采用微型封装的 36V 通用低功耗 RRO 运算放大器OPA171AID D 所有无铅库存$0.00OPA171AIDBVT DBV 所有无铅库存$0.00OPA171AIDRLT DRL 所有无铅库存$0.00OPA177- 精密运算放大器OPA177FP P 库存$0.00OPA177GP P 所有无铅库存$0.00OPA177GS D 所有无铅库存$0.00OPA177GS/2K5 D 所有无铅库存$0.00OPA188- 0.03μV/°C、6μV Vos、低噪声、轨至轨输出、36V 零漂移运算放大器OPA188AIDGKT DGK 所有无铅库存$0.00OPA1S2385- 具有集成开关和缓冲器的 200-MHz CMOS 跨阻放大器 (TIA)OPA1S2385IDRCT DRC 暂时缺货$0.00OPA211- 1.1nV/(sqrt)Hz Noise, Low Power, Precision Operational Amplifier in DFN-8 Pkg OPA211AIDR D 所有无铅/绿色环保库存$0.00OPA211ID D 所有无铅/绿色环保库存$0.00OPA211IDRGT DRG 所有无铅/绿色环保库存$0.00 OPA2130- 低功耗精密 FET 输入运算放大器OPA2130UA D 所有无铅库存$0.00 OPA2131- 通用 FET 输入运算放大器OPA2131UA D 所有无铅无偏好** 库存$0.00OPA2131UJ D 所有无铅库存$0.00 OPA2132- 高速 FET 输入运算放大器OPA2132P P 库存$0.00OPA2132PA P 所有无铅无偏好** 库存$0.00OPA2132U D 所有无铅无偏好** 库存$0.00OPA2132UA D 所有无铅库存$0.00OPA2134- SoundPlus(TM) 高性能音频运算放大器OPA2134PA P 所有无铅库存$0.00OPA2134UA D 所有无铅库存$0.00OPA2137- 低成本 FET 输入运算放大器OPA2137P P 所有无铅库存$0.00OPA2141- 10MHz 单电源低噪声 JFET 精密放大器 ]]OPA2141AID D 所有无铅库存$0.00OPA2141AIDR D 所有无铅库存$0.00OPA2170- 采用微型封装的 36V、微功耗、轨至轨输出、双路通用运算放大器OPA2170AID D 暂时缺货$0.00OPA2170AIDGK DGK 所有无铅库存$0.00OPA2171- 采用微型封装的 36V 通用低功耗 RRO 运算放大器OPA2171AID D 所有无铅库存$0.00OPA2171AIDCUT DCU 所有无铅库存$0.00OPA2227- 高精度、低噪声运算放大器OPA2227P P 所有无铅库存$0.00OPA2227U D 所有无铅库存$0.00OPA2227UA D 所有无铅库存$0.00OPA2228- 高精度低噪声运算放大器OPA2228P P 所有无铅/绿色环保库存$0.00OPA2228PA P 所有无铅库存$0.00OPA2228U D 所有无铅库存$0.00OPA2228UA D 所有无铅库存$0.00OPA2244- MicroAmplifier(TM) 系列微功耗单电源运算放大器OPA2244EA/250DGK 所有无铅/绿色环保库存$0.00OPA2244PA P 所有无铅库存$0.00OPA2244UA D 所有无铅库存$0.00 OPA2277- 高精度运算放大器OPA2277P P 所有无铅/绿色环保库存$0.00 OPA2277PA P 库存$0.00 OPA2277U D 所有无铅库存$0.00OPA2277UA D 所有无铅无偏好** 库存$0.00OPA2314-EP- 低功耗、低噪声 RRI/O 1.8V CMOS 运算放大器OPA2314ASDRBTEP DRB 库存$0.00 OPA2333- 1.8V、17µA、微功耗、精密、零漂移 CMOS 运算放大器OPA2333AID D 所有无铅/绿色环保库存$0.00 OPA2333AIDGKT DGK 所有无铅库存$0.00 OPA2333AIDRBT DRB 所有无铅/绿色环保库存$0.00 OPA2333-HT- 1.8V 微功耗 CMOS 运算放大器OPA2333SJD JD 所有无铅无偏好** 库存$0.00OPA2334- 最大漂移0.05uV/℃ 的单电源 CMOS 运算放大器OPA2334AIDGST DGS 所有无铅/绿色环保库存$0.00 OPA2335- 最大漂移0.05uV/℃ 的单电源 CMOS 运算放大器OPA2335AIDGKT DGK 所有无铅库存$0.00 OPA2335AIDR D 所有无铅/绿色环保库存$0.00 OPA2336- MicroAmplifier 系列单电源微功耗 CMOS 运算放大器OPA2336E/250DGK 所有无铅库存$0.00 OPA2336PA P 所有无铅库存$0.00 OPA2336U D 所有无铅库存$0.00 OPA2336UA D 所有无铅/绿色环保库存$0.00 OPA2337- MicroSIZE、单电源 CMOS 运算放大器微放大器系列OPA2337UA D 所有无铅/绿色环保库存$0.00 OPA2338- MicroSIZE、单电源 CMOS 运算放大器微放大器系列OPA2338EA/250DCN 所有无铅/绿色环保库存$0.00 OPA2338UA D 所有无铅库存$0.00 OPA2345- MicroAmplifier(TM) 系列低功耗单电源轨至轨运算放大器OPA2345EA/250DGK 所有无铅库存$0.00 OPA2345UA D 所有无铅库存$0.00 OPA2347- 采用 WCSP-8 封装的微功耗轨至轨运算放大器OPA2347EA/250DCN 所有无铅/绿色环保库存$0.00 OPA2347UA D 所有无铅/绿色环保库存$0.00 OPA2347UAG4 D 所有无铅库存$0.00 OPA2354- 250MHz 轨至轨 I/O CMOS 双路运算放大器OPA2354AIDDA DDA 所有无铅库存$0.00 OPA2354AIDGKT DGK 所有无铅库存$0.00 OPA2355- 具有关断状态的 2.5V 200MHz 的 GBW CMOS 双路运算放大器OPA2355DGSA/250 DGS 所有无铅/绿色环保库存$0.00 OPA2356- 2.5V 200MHz 的 GBW CMOS 双路运算放大器OPA2356AID D 所有无铅库存$0.00 OPA2356AIDGKT DGK 所有无铅/绿色环保库存$0.00 OPA2356AIDR D 库存$0.00 OPA237- MicroAmplifier(TM) 系列单电源运算放大器OPA237NA/250DBV 库存$0.00 OPA237NA/3K DBV 暂时缺货$0.00 OPA237UA D 所有无铅库存$0.00 OPA2376- 精密、低噪声、低静态电流运算放大器OPA2376AIDR D 所有无铅/绿色环保库存$0.00 OPA2376AIYZDT YZD 所有无铅/绿色环保库存$0.00 OPA2380- 高速精确互阻抗放大器OPA2380AIDGKT DGK 所有无铅/绿色环保库存$0.00 OPA244- 微功耗单电源运算放大器 MicroAmplifier(TM) 系列OPA244NA/250DBV 所有无铅库存$0.00 OPA244UA D 所有无铅库存$0.00 OPA251- 单电源、微功耗运算放大器OPA251PA P 所有无铅无偏好** 库存$0.00OPA2544- 高电压（大电流）双路运算放大器OPA2544T KV 所有无铅/绿色环保库存$0.00OPA2613- 具有电流限制的双宽带高输出电流运算放大器OPA2613ID D 所有无铅/绿色环保库存$0.00OPA2652- SpeedPlus(TM) 双路 700MHz 电压反馈运算放大器OPA2652U D 所有无铅/绿色环保库存$0.00OPA2673- Dual Wideband High Output Current Operational Amplifier with Current Limit OPA2673IRGVT RGV 所有无铅/绿色环保库存$0.00OPA2684- 双路低功耗电流反馈运算放大器OPA2684ID D 暂时缺货$0.00OPA2690- 具有禁用功能的双路宽带电压反馈运算放大器OPA2690ID D 所有无铅/绿色环保库存$0.00OPA27- 超低噪声精度运算放大器OPA27GP P 所有无铅无偏好** 库存$0.00OPA27GU D 所有无铅库存$0.00 OPA2703- 12V CMOS 轨至轨 I/O 运算放大器OPA2703UA D 所有无铅/绿色环保库存$0.00 OPA2703UAG4 D 所有无铅库存$0.00 OPA2704- 12V CMOS 轨至轨 I/O 运算放大器OPA2704EA/250DGK 所有无铅库存$0.00 OPA2704EA/250G4 DGK 所有无铅库存$0.00 OPA2704PA P 所有无铅/绿色环保库存$0.00 OPA2743- 12V 7MHz 轨至轨 I/O 双路运算放大器OPA2743UA D 所有无铅库存$0.00 OPA2830- 二路、低功耗、单电源宽带运算放大器OPA2830ID D 所有无铅/绿色环保库存$0.00 OPA2830IDGKT DGK 所有无铅/绿色环保库存$0.00 OPA2832- 双通道低功耗高速固定增益运算放大器OPA2832ID D 所有无铅/绿色环保库存$0.00 OPA2832IDGKT DGK 所有无铅/绿色环保库存$0.00 OPA2890- 具有禁用功能的双路低功耗宽带电压反馈运算放大器OPA2890ID D 所有无铅/绿色环保库存$0.00 OPA314- 3MHz、低功耗、低噪声、RRI/O 1.8V CMOS 运算放大器OPA314AIDBVT DBV 库存$0.00OPA320- 20MHz、0.9pA Ib、RRIO、精密 CMOS 运算放大器OPA320AIDBVT DBV 所有无铅库存$0.00OPA320SAIDBVT DBV 暂时缺$0.00货OPA322- 具有关断状态的 20MHz、低噪声、1.8V RRIO、CMOS 运算放大器OPA322AIDBVT DBV 所有无铅库存$0.00OPA330- 1.8V、35µA、微功耗、精密、零漂移 CMOS 运算放大器OPA330AID D 所有无铅库存$0.00OPA330AIDBVT DBV 所有无铅库存$0.00OPA330AIDCKT DCK 所有无铅库存$0.00OPA333- 1.8V、17µA、微功耗、精密、零漂移 CMOS 运算放大器OPA333AIDBVT DBV 所有无铅/绿色环保库存$0.00OPA333AIDCKRG4 DCK 所有无铅库存$0.00OPA333AIDCKT DCK 所有无铅库存$0.00OPA333AIDR D 所有无铅库存$0.00OPA334- 最大漂移0.05uV/℃ 的单电源 CMOS 运算放大器OPA334AIDBVT DBV 所有无铅/绿色环保库存$0.00OPA335- 最大漂移0.05uV/℃ 的单电源 CMOS 运算放大器OPA335AID D 所有无铅库存$0.00OPA335AIDBVT DBV 所有无铅/绿色环保库存$0.00OPA3355- 具有关断状态的 2.5V 200MHz 的 GBW CMOS 三路运算放大器OPA3355EA/250PW 所有无铅/绿色环保库存$0.00OPA3355UA D 所有无铅库存$0.00OPA336- MicroAmplifier(TM) 系列单电源、微功耗 CMOS 运算放大器OPA336N/250DBV 所有无铅/绿色环保库存$0.00OPA336NA/250DBV 所有无铅/绿色环保库存$0.00OPA336NJ/3K DBV 所有无铅库存$0.00OPA336U D 所有无铅/绿色环保库存$0.00 OPA336UA D 所有无铅库存$0.00 OPA337- MicroAmplifier(TM) 系列微型单电源 CMOS 运算放大器OPA337NA/250DBV 所有无铅/绿色环保库存$0.00 OPA340- MicroAmplifier(TM) 系列单电源轨至轨运算放大器OPA340NA/250DBV 库存$0.00 OPA340UA D 所有无铅/绿色环保库存$0.00 OPA342- MicroAmplifier(TM) 系列低成本低功耗轨至轨运算放大器OPA342NA/250DBV 所有无铅/绿色环保库存$0.00 OPA343- MicroAmplifier(TM) 系列单电源轨至轨运算放大器OPA343UA D 所有无铅/绿色环保库存$0.00 OPA344- 低功耗单电源轨至轨运算放大器 MicroAmplifier(TM) 系列OPA344NA/250DBV 所有无铅/绿色环保库存$0.00 OPA344PA P 所有无铅/绿色环保库存$0.00 OPA344UA D 库存$0.00 OPA345- 低功耗单电源轨至轨运算放大器 MicroAmplifier(TM) 系列OPA345NA/250DBV 所有无铅/绿色环保库存$0.00 OPA345UA D 所有无铅/绿色环保库存$0.00 OPA347- 微功耗轨至轨运算放大器OPA347NA/250DBV 所有无铅/绿色环保库存$0.00 OPA347PA P 所有无铅/绿色环保暂时缺货$0.00 OPA347SA/250DCK 所有无铅库存$0.00 OPA348- 1MHz、45uA、RRIO、单路运算放大器OPA348AID D 所有无铅无偏好** 库存$0.00OPA348AIDBVT DBV 所有无铅/绿色环保库存$0.00 OPA348AIDCKT DCK 所有无铅/绿色环保库存$0.00 OPA350- MicroAmplifier(TM) 系列高速单电源轨至轨运算放大器OPA350EA/250DGK 库存$0.00 OPA350PA P 所有无铅库存$0.00 OPA350UA D 所有无铅/绿色环保库存$0.00 OPA353- MicroAmplifier(TM) 系列高速单电源轨至轨运算放大器OPA353NA/250DBV 所有无铅库存$0.00 OPA353UA D 所有无铅/绿色环保库存$0.00 OPA354- 250MHz 轨至轨 I/O CMOS 单路运算放大器OPA354AIDBVT DBV 所有无铅/绿色环保库存$0.00 OPA354AIDDA DDA 所有无铅/绿色环保暂时缺货$0.00 OPA355- 具有关断状态的 2.5V 200MHz 的 GBW CMOS 单路运算放大器OPA355NA/250DBV 所有无铅库存$0.00 OPA355UA D 所有无铅/绿色环保库存$0.00OPA357- 具有关断状态的 250MHz 轨至轨 I/O 单路 CMOS 运算放大器OPA357AIDBVT DBV 所有无铅/绿色环保库存$0.00OPA357AIDDA DDA 所有无铅/绿色环保库存$0.00OPA360- 采用 SC70 封装具有低通滤波器、内部 G=2 和 SAG 校正的 3V 视频放大器OPA360AIDCKT DCK 所有无铅/绿色环保库存$0.00OPA361- 具有内部增益和滤波器的 3V 视频放大器OPA361AIDCKT DCK 所有无铅/绿色环保库存$0.00OPA363- 具有关断状态的 1.8V、高 CMR、RRIO 运算放大器OPA363AID D 所有无铅库存$0.00OPA363AIDBVT DBV 所有无铅/绿色环保库存$0.00OPA363IDBVT DBV 所有无铅/绿色环保库存$0.00OPA364- 1.8V、高 CMR、RRIO 运算放大器OPA364AID D 所有无铅/绿色环保库存$0.00OPA364AIDBVT DBV 所有无铅/绿色环保库存$0.00OPA364IDBVT DBV 所有无铅/绿色环保库存$0.00OPA365- 2.2V、50MHz 低噪声单电源轨至轨运算放大器OPA365AID D 所有无铅/绿色环保库存$0.00OPA365AIDBVT DBV 所有无铅库存$0.00OPA365-EP- 增强型产品 2.2V、50MHz 低噪声单电源轨至轨运算放大器OPA365AMDBVTEP DBV 所有无铅库存$0.00OPA3684- 具有禁用功能的低功耗三路电流反馈运算放大器OPA3684ID D 所有无铅/绿色环保库存$0.00OPA3691- 具有禁用功能的三路宽带电流反馈运算放大器OPA3691ID D 所有无铅/绿色环保库存$0.00OPA3691IDBQT DBQ 所有无铅/绿色环保库存$0.00OPA3692- 具有禁用功能的三路宽带固定增益缓冲器OPA3692ID D 所有无铅/绿色环保库存$0.00OPA3692IDBQT DBQ 所有无铅/绿色环保库存$0.00OPA3693- 具有禁用功能的超宽带电流反馈运算放大器OPA3693IDBQ DBQ 所有无铅/绿色环保库存$0.00OPA3695- 具有禁用功能的超宽带电流反馈运算放大器OPA3695IDBQ DBQ 所有无铅/绿色环保库存$0.00OPA373- 6.5MHz 585uA 轨至轨 I/O CMOS 运算放大器OPA373AIDBVT DBV 所有无铅库存$0.00OPA374- 6.5MHz、585uA、轨至轨 I/O CMOS 运算放大器$0.00OPA374AID D 暂时缺货OPA374AIDBVT DBV 所有无铅/绿色环保库存$0.00OPA376- 低噪声、低 IQ 精密运算放大器OPA376AID D 所有无铅/绿色环保库存$0.00OPA376AIDBVT DBV 所有无铅/绿色环保库存$0.00OPA376AIDCKT DCK 所有无铅/绿色环保库存$0.00OPA378- 低噪声、900kHz、RRIO 零漂移系列的精密运算放大器OPA378AIDBVT DBV 所有无铅库存$0.00 OPA379- 1.8V、2.9µA、90kHz、轨至轨 I/O 运算放大器OPA379AIDCKT DCK 所有无铅/绿色环保库存$0.00 OPA380- 高速精密互阻抗放大器OPA380AIDGKT DGK 所有无铅库存$0.00 OPA381- 精确低功耗高速互阻抗放大器OPA381AIDGKT DGK 所有无铅库存$0.00 OPA3875- OPA3875: Triple 2-to-1 High-Speed Video Multiplexer OPA3875IDBQ DBQ 所有无铅/绿色环保库存$0.00 OPA404- 四路高速精密 Difet(R) 运算放大器OPA404KP N 所有无铅/绿色环保库存$0.00OPA404KU DW 所有无铅无偏好** 库存$0.00OPA4130- 低功耗精密 FET 输入运算放大器OPA4130UA D 所有无铅库存$0.00OPA4131- 通用 FET 输入运算放大器OPA4131NA D 所有无铅库存$0.00OPA4131PA N 所有无铅/绿色环保库存$0.00OPA4131UA DW 所有无铅库存$0.00OPA4132- 高速 FET 输入运算放大器OPA4132UA D 所有无铅库存$0.00OPA4134- SoundPlus(TM) 高性能音频运算放大器OPA4134UA D 所有无铅库存$0.00OPA4137- 低成本 FET 输入运算放大器OPA4137P N 库存$0.00OPA4137U D 所有无铅库存$0.00OPA4137UA D 所有无铅库存$0.00OPA4170- 36V、微功耗、轨至轨输出、四路、通用运算放大器OPA4170AID D 所有无铅库存$0.00OPA4170AIPW PW 所有无铅库存$0.00OPA4171- 36V 通用低功耗 RRO 运算放大器OPA4171AID D 所有无铅库存$0.00OPA4171AIPW PW 所有无铅库存$0.00OPA4180- 0.1 uV/C 漂移、四通道、低噪声、轨到轨、36V 零漂移运算放大器OPA4180ID D 暂时缺货$0.00OPA4180IPW PW 暂时缺货$0.00OPA4209- 2.2nV/rtHz、18MHz、36V RRO 精密运算放大器OPA4209AIPW PW 所有无铅库存$0.00OPA4227- 高精度低噪声运算放大器OPA4227PA N 所有无铅/绿色环保库存$0.00 OPA4227UA D 所有无铅库存$0.00 OPA4228- 高精度低噪声运算放大器OPA4228PA N 所有无铅无偏好** 库存$0.00OPA4228UA D 所有无铅库存$0.00 OPA4234- 低功耗、精密单电源运算放大器OPA4234U D 所有无铅库存$0.00 OPA4241- 单电源、微功耗运算放大器OPA4241UA D 所有无铅库存$0.00 OPA4243- 四路运算放大器，微功耗、单电源OPA4243EA/250PW 所有无铅库存$0.00 OPA4244- MicroAmplifier(TM) 系列微功耗单电源运算放大器OPA4244EA/250PW 所有无铅库存$0.00 OPA4251- 单电源、微功耗运算放大器OPA4251PA N 所有无铅/绿色环保库存$0.00 OPA4251UA D 所有无铅库存$0.00 OPA4277- 高精度运算放大器OPA4277PA N 所有无铅无偏好** 库存$0.00OPA4277UA D 所有无铅库存$0.00OPA4314- 四路、3MHz、低功耗、低噪声、RRI/O、1.8V CMOS 运算放大器OPA4314AIPW PW 所有无铅库存$0.00OPA4317- 四路、低偏移、轨到轨 I/O 运算放大器OPA4317ID D 暂时缺货$0.00OPA4317IPW PW 所有无铅库存$0.00OPA4322- 20MHz、低噪声、1.8V、RRIO、CMOS 运算放大器OPA4322AIPW PW 所有无铅库存$0.00OPA4322SAIPW PW 所有无铅库存$0.00OPA4340- MicroAmplifier(TM) 系列单电源轨至轨运算放大器OPA4340EA/250DBQ 所有无铅/绿色环保库存$0.00OPA4340UA D 所有无铅库存$0.00OPA4343- MicroAmplifier™ 系列单电源轨至轨运算放大器OPA4343NA/250PW 所有无铅/绿色环保库存$0.00OPA4343UA D 所有无铅库存$0.00OPA4344- 低功耗单电源轨至轨运算放大器 MicroAmplifier(TM) 系列OPA4344EA/250PW 所有无铅/绿色环保库存$0.00OPA4344UA D 所有无铅/绿色环保库存$0.00OPA4347- 微功耗轨至轨运算放大器OPA4347UA D 库存$0.00OPA4347UAG4 D 所有无铅暂时缺$0.00货OPA4348- 1MHz、45uA、RRIO、四路运算放大器OPA4348AID D 所有无铅库存$0.00 OPA4348AIPWT PW 所有无铅/绿色环保库存$0.00 OPA4348AIPWTG4 PW 所有无铅库存$0.00 OPA4350- MicroAmplifier(TM) 系列高速单电源轨至轨运算放大器OPA4350EA/250DBQ 所有无铅/绿色环保库存$0.00 OPA4350UA D 所有无铅/绿色环保库存$0.00 OPA4353- MicroAmplifier(TM) 系列高速单电源轨至轨运算放大器OPA4353UA D 所有无铅/绿色环保库存$0.00 OPA4354- 250MHz 轨至轨 I/O CMOS 四路运算放大器OPA4354AIPWT PW 所有无铅库存$0.00 OPA4364- 1.8V、高 CMR、RRIO 运算放大器OPA4364AID D 所有无铅/绿色环保库存$0.00 OPA4376- 精密、低噪声、低静态电流运算放大器OPA4376AIPW PW 所有无铅无偏好** 库存$0.00OPA4377- 低成本、低噪声、5.5MHz CMOS 运算放大器OPA4377AIPW PW 所有无铅库存$0.00 OPA4379- 1.8V、2.5µA、90kHz、轨至轨 I/O 运算放大器OPA4379AIPWR PW 所有无铅/绿色环保库存$0.00 OPA445- 高电压 FET 输入运算放大器OPA445AP P 所有无铅库存$0.00 OPA445AU D 所有无铅库存$0.00 OPA452- 80V 50mA 运算放大器OPA452TA KC 所有无铅库存$0.00 OPA453- 80V 50mA 运算放大器OPA453TA KC 所有无铅库存$0.00 OPA454- 高电压 (100V) 和高电流 (50mA) 运算放大器，G = 1 稳定OPA454AIDDA DDA 所有无铅/绿色环保库存$0.00 OPA4704- 12V CMOS 轨至轨 I/O 运算放大器OPA4704UA D 所有无铅库存$0.00 OPA4743- 12V 7MHz CMOS 轨至轨 I/O 四路运算放大器OPA4743EA/250PW 所有无铅库存$0.00 OPA4820- 四路、单位增益、低噪声、电压反馈运算放大器OPA4820IPWT PW 所有无铅/绿色环保库存$0.00 OPA4830- 低功耗单电源宽带运算放大器OPA4830IPW PW 库存$0.00 OPA4872- 4:1 高速多路复用器OPA4872ID D 所有无铅/绿色环保库存$0.00 OPA541- 高功率单片运算放大器OPA541AP KV 所有无铅/绿色环保库存$0.00OPA544- 高电压、大电流运算放大器OPA544FKTTT KTT 所有无铅/绿色环保库存$0.00 OPA544T KC 所有无铅库存$0.00 OPA547- 高电压、大电流运算放大器、优异的输出摆幅OPA547FKTWT KTW 所有无铅/绿色环保库存$0.00 OPA547T KVT 所有无铅/绿色环保库存$0.00 OPA548- 高电压大电流运算放大器，出色的输出摆幅OPA548FKTWT KTW 所有无铅/绿色环保库存$0.00 OPA548T KVT 所有无铅/绿色环保库存$0.00 OPA549- 高电压大电流运算放大器，出色的输出摆幅OPA549S KVC 所有无铅/绿色环保库存$0.00 OPA549T KV 所有无铅/绿色环保暂时缺货$0.00 OPA551- 高电压、大电流运算放大器OPA551FA/500 KTW 所有无铅库存$0.00 OPA551FAKTWT KTW 所有无铅/绿色环保库存$0.00 OPA551PA P 所有无铅/绿色环保库存$0.00 OPA551UA D 所有无铅库存$0.00 OPA552- 高电压、大电流运算放大器OPA552FAKTWT KTW 所有无铅/绿色环保库存$0.00OPA552PA P 所有无铅无偏好** 库存$0.00OPA552UA D 所有无铅库存$0.00OPA561- 大电流运算放大器OPA561PWP PWP 所有无铅/绿色环保库存$0.00OPA567- 轨至轨 I/O 2A 功率放大器OPA567AIRHGT RHG 所有无铅/绿色环保库存$0.00OPA569- 2A 输出电流时输出信号摆幅在 200mV 轨之内的功率运算放大器OPA569AIDWP DWP 所有无铅/绿色环保库存$0.00OPA602- 高速精密 Difet(R) 运算放大器OPA602AP P 所有无铅/绿色环保库存$0.00OPA602AU D 所有无铅库存$0.00OPA602BP P 所有无铅/绿色环保库存$0.00OPA604- FET 输入音频运算放大器OPA604AP P 所有无铅/绿色环保库存$0.00OPA604APG4P 所有无铅库存$0.00OPA604AU D 所有无铅无偏好** 库存$0.00OPA606- Wide-Bandwidth Difet(R) 运算放大器OPA606KP P 所有无铅/绿色环保库存$0.00 OPA627- 精密高速 Difet(R) 运算放大器OPA627AU D 所有无铅/绿色环保库存$0.00OPA627BP P 所有无铅/绿色环保库存$0.00 OPA637- 精密高速 Difet(R) 运算放大器OPA637AP P 所有无铅无偏好** 库存$0.00OPA637AU D 所有无铅库存$0.00OPA637BP P 所有无铅无偏好** 库存$0.00OPA656- 宽带单位增益稳定 FET 输入运算放大器OPA656N/250DBV 所有无铅库存$0.00 OPA656N/250G4 DBV 所有无铅库存$0.00 OPA656NB/250DBV 所有无铅库存$0.00 OPA656U D 所有无铅库存$0.00 OPA656UB D 所有无铅库存$0.00 OPA657- 1.6GHz 低噪声 FET 输入运算放大器OPA657N/250DBV 所有无铅库存$0.00 OPA657NB/250DBV 所有无铅库存$0.00 OPA657U D 暂时缺货$0.00 OPA657UB D 所有无铅库存$0.00 OPA683- 具有禁用功能的极低功耗电流反馈放大器OPA683IDBVT DBV 所有无铅/绿色环保库存$0.00 OPA684- 具有禁用功能的低功耗电流反馈运算放大器OPA684ID D 所有无铅/绿色环保库存$0.00 OPA690- 具有禁用功能的宽带电压反馈运算放大器OPA690ID D 所有无铅/绿色环保库存$0.00 OPA690IDBVT DBV 所有无铅/绿色环保暂时缺货$0.00 OPA691- 具有禁用功能的宽带电流反馈运算放大器OPA691ID D 所有无铅/绿色环保暂时缺货$0.00 OPA692- 具有禁用功能的宽带固定增益缓冲放大器OPA692ID D 所有无铅/绿色环保库存$0.00 OPA692IDBVT DBV 所有无铅/绿色环保库存$0.00 OPA694- 宽带、低功耗、电流反馈放大器OPA694ID D 所有无铅库存$0.00 OPA695- 具有禁用功能的超宽带电流反馈运算放大器OPA695ID D 所有无铅/绿色环保库存$0.00 OPA695IDBVT DBV 所有无铅/绿色环保库存$0.00 OPA698- 单位增益稳定宽带限压放大器OPA698ID D 所有无铅/绿色环保库存$0.00 OPA699- OPA699：宽带高增益限压放大器OPA699ID D 所有无铅/绿色环保库存$0.00OPA703- 12V CMOS 轨至轨 I/O 运算放大器OPA703UA D 所有无铅/绿色环保库存$0.00 OPA703UAG4 D 所有无铅库存$0.00 OPA704- 12V CMOS 轨至轨 I/O 运算放大器OPA704PA P 所有无铅无偏好** 库存$0.00OPA704PAG4P 所有无铅库存$0.00OPA705- 12V 低成本 CMOS 轨至轨 I/O 运算放大器OPA705UA D 所有无铅库存$0.00OPA725- OPA725 和 OPA726 系列：极低噪声、高速、12V CMOS 运算放大器OPA725AID D 所有无铅/绿色环保库存$0.00OPA725AIDG4 D 所有无铅库存$0.00OPA726- OPA725 和 OPA726 系列：极低噪声、高速、12V CMOS 运算放大器OPA726AIDGKT DGK 所有无铅/绿色环保库存$0.00OPA726AIDGKTG4 DGK 所有无铅库存$0.00OPA727- 电子微调 20MHz、高精度 CMOS 运算放大器OPA727AIDGKT DGK 所有无铅/绿色环保库存$0.00OPA727AIDRBT DRB 所有无铅/绿色环保暂时缺货$0.00OPA728- 电子微调 20MHz、高精度 CMOS 运算放大器OPA728AIDGKT DGK 所有无铅/绿色环保库存$0.00OPA734- 最大漂移0.05uV/℃ 单电源 CMOS 零漂移运算放大器OPA734AID D 所有无铅库存$0.00OPA735- 最大漂移0.05uV/℃ 单电源 CMOS 零漂移系列运算放大器OPA735AID D 所有无铅库存$0.00OPA820- 单位增益稳定低噪声电压反馈运算放大器OPA820ID D 所有无铅/绿色环保暂时缺货$0.00OPA827- 低噪声、高精度、JFET 输入运算放大器OPA827AID D 所有无铅/绿色环保库存$0.00OPA832- 低功耗单电源固定增益视频缓冲放大器OPA832ID D 所有无铅库存$0.00OPA832IDBVT DBV 所有无铅/绿色环保库存$0.00OPA835- 超低功耗、轨至轨输出、负轨输入、VFB 放大器OPA835IDBVT DBV 所有无铅库存$0.00OPA842- 宽带低失真单位增益稳定的电压反馈运算放大器OPA842IDBVT DBV 所有无铅/绿色环保库存$0.00OPA842IDR D 所有无铅无偏好** 库存$0.00OPA843- 宽带低失真中等增益的电压反馈运算放大器OPA843ID D 所有无铅/绿色环保库存$0.00 OPA843IDBVT DBV 所有无铅/绿色环保库存$0.00OPA846- OPA846：宽带低噪声电压反馈运算放大器OPA846IDBVT DBV 所有无铅/绿色环保库存$0.00 OPA847- 具有关断状态的宽带超低噪声电压反馈运算放大器OPA847ID D 所有无铅/绿色环保库存$0.00 OPA847IDBVT DBV 所有无铅/绿色环保库存$0.00 OPA860- 宽带运算跨导放大器和缓冲器OPA860ID D 所有无铅/绿色环保库存$0.00 OPA875- Single 2:1 High-Speed Video MultiplexerOPA875ID D 所有无铅/绿色环保库存$0.00。

练就金睛火眼，看穿运放真假！——谈谈运放名称后缀1、问：经常看到运放型号后不同的后缀是什么意思？比如OPA2604AP和OPA2604AU，以及AD827JN和AD827AQ有什么区别呢？答：一般来说IC型号的后缀代表同一型号产品，不同的封装和性能上的一些差异。

2、问：哪常见的后缀是什么意思？答：I.对于BB公司的运放（通常以OPA字母开头比如OPA2604AP）常见的有AP、BP、AM、BM、SM、KP、AU(UA)、KU、SG，其中第一个字母A、B、K、S代表运放的性能等级(温漂，零漂等等)，可以简单的理解为，K是低温低精度，S是高温低或高精度(具体型号定义不同OPA111SM是高温标准精度、OPA620SG 是高温低精度，OPA627SM是高温高精度)，A是标准精度，B是最高精度。

第二个字母，P、M、U、G是封装形式，P代表DIP双列直插塑封，M是TO-99金属封装，U是SOIC双列贴片塑封，G是双列直插陶封金顶。

II.对于AD公司的运放（通常以AD字母开头，比如AD827JN）常见的后缀有JN、JR、KN、KR、AN、AR、BR、AQ、BQ、CQ、SQ、TQ，其中第一个字母J、K、A、B、C、S、T代表精度性能等级跟BB公司的含义是一样的，其中按性能排列 J<A<S<K<B<T<C。

第二个字母，N、R、Q代表封装形式，N代表DIP双列直插塑封，R代表SOIC双列贴片塑封，Q代表双列陶瓷封装。

一些分析和思考通过以上介绍有心的烧友可能会发现，两个公司的封装代码并不尽相同，对于BB公司的运放来说其并没有常说的所谓陶瓷封装运放，只有G型的金顶陶瓷封，而该封装现在已经被金封代替，像OPA627BM（To-99金封最高精度）OPA111SM （T0-99封装金封最高耐温标准精度）。

而市场上常见的陶封OPA2604AQ显然就是假货了，因为BB公司没有Q型封装，它是AD公司的封装形式。

摘要：微安级恒流源电路在精密智能仪器和微传感检测技术中有广泛的应用。

本文在分析了微安级数控恒流源的电路结构和工作原理的基础上，指出了存在的问题，提出了改进方法，给出了具体的设计电路，该设计在实际工程应用中有较高的参考价值。

恒流源在各种测量电子电路和传感器电子电路中应用广泛，是开关电源、信号检测和功率放大等场合中不可替代的测试单元。

微安级数控恒流源更是广泛地应用于智能仪器和先进检测技术中。

与一般的恒流源电路相比，微安级恒流源输出电流小，更易受到电路中纹波和噪声的影响，在器件选择和电路设计方面尤其要注意高精度和高阻抗。

正是由于这些特点，微安级恒流源的电路设计方法与普通的恒流源电路有所区别。

1 微安级数控恒流源的一般设计方法虽然恒流源的电路形式各种各样，但是其电路结构基本一样，都是基于闭环反馈的思想，反馈的形式主要有晶体管反馈、场效应管反馈、并联稳压器反馈、运算放大器反馈等。

数控恒流源的一般结构框图如图1所示，根据所需的恒流电路的电流值，系统首先通过微处理器计算出对应的电压值，由DA转换环节输出电压，经过滤波电路的处理，和误差放大、功率放大、电流检测比较放大以及电压电流转换等环节，在负载电阻所在回路输出恒定的电流。

精密的恒流源电路多是使用运算放大器作为负反馈的误差放大器，以晶体管或场效应管作为功率放大器件，从而形成闭环反馈电路。

微安级恒流源电路的设计也是基于这种闭环反馈的思想，所不同的是由于在功率放大环节使用的晶体管或场效应管都有数微安或者数十微安的漏电流，会影响电路的精度，远超过微安级电路所允许的误差范围。

而一般运放的输出带载能力都能达到数毫安或者数十毫安，能满足微安级恒流源电路所需的输出要求。

因此在微安级恒流源中无需采用功率放大器件，而直接使用运放向负载电阻输出电流。

即运放既起到误差放大器的作用，又起到功率放大器的作用。

如此设计不仅能满足要求，也能减小由于功率放大引起的误差和功率损耗，提高电路的精度和效率。

多功能计数器指导老师：黄根春 队员及年级：伍玉、陈林辉、夏效禹 2006 级 学校及院系：武汉大学电子信息学院摘要： 本系统以单片机和 FPGA 构成的最小系统为控制核心， 由宽带放大模块， 摘要：比较整形模块，频率、相位差测量模块等模块构成。

在 FPGA 内采用等精度测频 法测出频率和周期，可实现对有效值为 0.005V~5V，频率范围 1Hz~35MHz 信号 的频率、周期的测量。

用计数法测出相位差，可实现对有效值 0.5V~5V，频率 10Hz~100KHz 信号的相位差测量。

系统功能由按键控制，可对测量结果实时显 示，人机交互界面友好，达到了较好的性能指标。

另外我们系统还具有自动校准 和手动校准的功能。

关键字： 关键字：等精度测频法 相位测量 程控放大Abstract： system is built upon the core of 89C55 microcontroller (MCU) and ： ThisFPGA, consisting of the following functional blocks:progammable amplifier module, comparator module, frequence and phase difference testing module.We implement the equal accuracy frequency-examining technique and it manages to test the frequency and circle of signal which ranges from 1Hz ~ 35MHz and the amplitude of which ranges from 5mVrms to 5Vrms.We manage to detect the phase difference of signal,the amplitude of which range from 0.5Vrms to 5Vrms and the frequency of which range from 10Hz to100KHz.The function of the system is controlled by certain designed keys,while the LCD display shows the results.The system reaches excellent capability and is friendly interfaced. Our system also has the function of automatic calibration and manual calibration of frequency.Keywords:Equal accuracy frequency-examining method Progammable amplifier Phase difference testing11洒方案设计1.1 理论分析 频率和周期测量方法分析 ① 频率和周期测量方法分析高频标准脉冲采用等精度测频法，其测量原理 时序如图 1.1 所示。
