采暖管道工程及管道工程图快速读图

采暖管道工程及管道工程图快速读图

1.建筑外采暖管道工程基本图示识读
熟知建筑外采暖管道工程图基本图示对建筑外采暖管道工程图特 别重要，其重要性参见下表
表3-11 熟知建筑外采暖管道工程基本图示的重要性
序号
重要性要点
说明
1 能够知道相对应的管道 施工图 采暖系统名称
的名称
2 能够知道相对应的管道施工图的 在建筑外的整体布
概况
局情况
3 能够知道相应的管道的基本走向 管路布置的哪来哪
去
4 能够知道相对应的管道施工图中 系统设施设备和各
的所用建筑物
种井口等
18
建筑外采暖管道工程基本图示的识 读方法如下：
从热源开始，依水或汽的流向先看 热水管或蒸汽管及各热力入口，再看回 水管或冷凝水管，要重点看管道用的管 材、管径、关的走向、关的安装位置和 管道上安装的补偿器及阀门等。
19
2.建筑外采暖管道工程图快速识读 方法与举例
管道工快速识图
1
有关GL、JL、JLA P26-P27 P38-39
2
复习：图3-8
3
第三章 采暖管道工程及管道工程图 快速读图
4
第一节 建筑内采暖管道工程 及管道工程图快速识读
二、建筑内采暖管道工程图快速识读
2.建筑内采暖管道工程图快速识读方法与举例 （1）建筑内采暖管道工程图表示采用管道系统与建筑 紧密结合，反应管道系统的各组成在建筑平面内平面 布置的位置和空间布置的位置，较所对应的基本图示 复杂。它是基本图示的实际用用和具体体现。它也是 施工安装的基本依据。在熟知基本图示的前提下，快 速识读建筑内的方法可用口诀来描述。
1.采暖设计管道从何儿来，又到哪儿去，依水流或汽流流向看清 楚，也可从大管开始再看小管

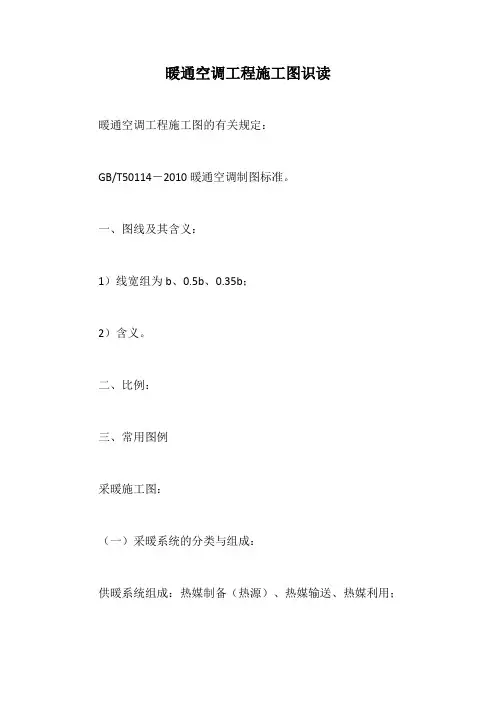

暖通空调工程施工图识读【最新版】

暖通空调工程施工图识读【最新版】

暖通空调工程施工图识读暖通空调工程施工图的有关规定：GB/T50114－2010暖通空调制图标准。

一、图线及其含义：1）线宽组为b、0.5b、0.35b；2）含义。

二、比例：三、常用图例采暖施工图：（一）采暖系统的分类与组成：供暖系统组成：热媒制备（热源）、热媒输送、热媒利用；按供热范围可分为：局部供暖系统、集中供暖；散热方式可分为：对流和辐射供暖二种。

集中供暖系统由三部分组成：热源、热力网（供热管线系统）、热用户（供热、通风空调、热水供应）。

采暖系统的基本形式：室内采暖施工图：室内采暖施工图，是指建筑物内采暖管道的平面图、管道系统图、详图等。

采暖管道、散热器和附件示意性地画在给定的建筑平面图上，系统图则反映系统的全貌，反映出管道与散热器的连接。

（一)采暖设计说明书（二)平面图的识读1.室内供暖平面图分为：2.室内供暖平面图的识读：（1）查明建筑物内散热器的平面位置、种类、片数以及散热器的安装方式。

（2）了解水平干管的布置方式，干管上的阀门、固定支架、补偿器等的平面位置和型号，以及干管的管径。

（3）查清系统立管数量和布置位置。

（4）在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备的位置、型号以及设备上连接管道的平面布置和管道直径。

（5）在蒸汽采暖系统平面图上还标有疏水装置的平面位置、规格尺寸等。

（6）查明热媒入口及入口地沟情况。

（二)平面图的识读图片-底层平面图的识读图片-二层平面图的识读图片-三层平面图的识读图片-四层（三)系统图的识读采暖系统轴测图表示热媒入口至出口的采暖管道、散热设备、主要附件的空间位置和相互关系。

系统轴测图一般为斜等测图。

识读时要掌握的主要内容和注意事项如下：（1）查明管道系统的连接，各段管路的管径大小、坡度、坡向、水平管道和设备的标高，以及立管编号等。

（2）了解散热器的类型、规格及片数。

（3）注意查清其他附件与设备在系统中的位置，凡注明规格尺寸者，都要与平面图和材料表等进行核对（4）查明热媒入口处各种设备、附件、仪表、阀门之间的关系，同时搞清热媒来源、流向、坡度、标高、管径等，如有节点详图时要查明详图编号，以便查找。

建筑采暖工程施工图

建筑采暖工程施工图

2）系统图
系统图又称流程图，也叫系统轴测图，与平面图 配合，表明了整个采暖系统的全貌。供暖工程系统图 应以轴测投影法绘制，并宜用正等轴测或正面斜轴测 投影法。当采用正面斜轴测投影法时，y轴与水平线 的夹角可选用45°或30°。系统图的布置方向一般应 与平面图一致。
系统图包括水平方向和垂直方向的布置情况。
2.比例 总平面图、平面图的比例，宜与工程项目 设计的主导专业一致。
3.图例 采暖与空调水管管道阀门与附件、调控装 置和仪表等，常用图例绘制。
二、 采暖施工图
（一）采暖施工图的组成
采暖工程施工图由文字部分和图示部分组成。文字部 分包括设计施工说明、图纸目录、图例及设备材料表等， 图示部分包括平面图、系统图和详图。
室内供暖平面图表示建筑各层供暖管道与设备的平面 布置。内容包括：
（1）建筑物的平面布置，其中应注明轴线、房间主要 尺寸、指北针，必要时应注明房间名称。建筑（各房间分 布、门窗和楼梯间位置等）。在图上应注明轴线编号、外 墙总长尺寸、地面及楼板标高等与采暖系统施工安装有关 的尺寸。
（2）热力入口位置，供、回水总管名称、管径。
•图3 柱型、圆翼型散热器画法 •图4 光管式、串片式散热器画法
（8） 采暖系统编号、入口编号由系统代号和顺 序号组成。室内采暖系统代号“N”，其画法如图5 所示，其中图(b)为系统分支画法。
•图5 系统代号
（9）竖向布置的垂直管道系统，应标注立管号 ，如图6所示。为避免引起误解,可只标注序号,但 应与建筑轴线编号有明显区别。
（7） 在安装和调整运转时应遵循的标准和规范。 （8）施工注意事项，施工验收应达到的质量要求； 2）图纸目录 包括设计人员绘制部分和所选用的标准图部分。
3）图例

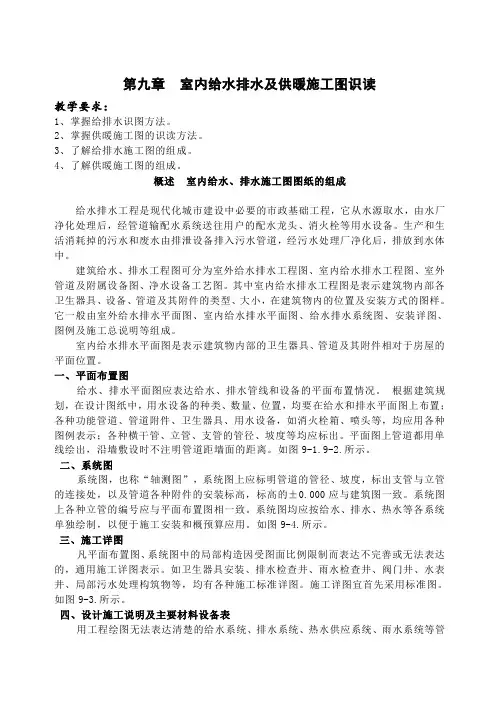

第九章 室内给水排水及供暖施工图识读

第九章 室内给水排水及供暖施工图识读

第九章室内给水排水及供暖施工图识读教学要求：1、掌握给排水识图方法。

2、掌握供暖施工图的识读方法。

3、了解给排水施工图的组成。

4、了解供暖施工图的组成。

概述室内给水、排水施工图图纸的组成给水排水工程是现代化城市建设中必要的市政基础工程，它从水源取水，由水厂净化处理后，经管道输配水系统送往用户的配水龙头、消火栓等用水设备。

生产和生活消耗掉的污水和废水由排泄设备排入污水管道，经污水处理厂净化后，排放到水体中。

建筑给水、排水工程图可分为室外给水排水工程图、室内给水排水工程图、室外管道及附属设备图、净水设备工艺图。

其中室内给水排水工程图是表示建筑物内部各卫生器具、设备、管道及其附件的类型、大小，在建筑物内的位置及安装方式的图样。

它一般由室外给水排水平面图、室内给水排水平面图、给水排水系统图、安装详图、图例及施工总说明等组成。

室内给水排水平面图是表示建筑物内部的卫生器具、管道及其附件相对于房屋的平面位置。

一、平面布置图给水、排水平面图应表达给水、排水管线和设备的平面布置情况。

根据建筑规划，在设计图纸中，用水设备的种类、数量、位置，均要在给水和排水平面图上布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等均应标出。

平面图上管道都用单线绘出，沿墙敷设时不注明管道距墙面的距离。

如图9-1.9-2.所示。

二、系统图系统图，也称“轴测图”，系统图上应标明管道的管径、坡度，标出支管与立管的连接处，以及管道各种附件的安装标高，标高的±0.000应与建筑图一致。

系统图上各种立管的编号应与平面布置图相一致。

系统图均应按给水、排水、热水等各系统单独绘制，以便于施工安装和概预算应用。

如图9-4.所示。

三、施工详图凡平面布置图、系统图中的局部构造因受图面比例限制而表达不完善或无法表达的，通用施工详图表示。

如卫生器具安装、排水检查井、雨水检查井、阀门井、水表井、局部污水处理构筑物等，均有各种施工标准详图。

采暖系统与识图

采暖系统与识图

23 23
机械循环下供下回热水采暖系统
它有如下特点： • （1）在地下室布置供水干管， 管路直接散热给地下室，无 效热损失小。 • （2）在施工中，每安装好一 层散热器即可开始供暖，给 冬季施工带来很大方便。 • （ 3 ） 排除系统中的空气较 困难。
24 24
下供下回式系统排出空气的方式
4 5
5 5
供暖系统的分类（集中供暖）
• 热媒： 热水供暖系统；蒸汽供暖系统；热风 供暖系统。 • 散热方式： 对流供暖－散热器供暖系统； 辐射供暖－金属板辐射或顶棚、地板 辐射。
6 6
*散热器的形式 ： 供暖系统的热媒 ( 蒸汽或热水 ) ，通 过散热设备的壁面，主要以自然对 流传热方式(对流传热量大于辐射传 热量)向房间传热。这种散热设备通 称为散热器。
40
（4）散热器（一般用小长方形表示）的类型、位置和数 量。各种类型的散热器规格和数量标注方法如下： ① 柱型、长翼型散热器只注数量(片数)； ② 圆翼型散热器应注根数、排数，如3×2(每排根数× 排数)； ③ 光管散热器应注管径、长度、排数，如 D108×200×4［管径（mm）×管长（mm）×排数］； ④ 闭式散热器应注长度、排数，如1.0×2［长度（m） ×排数］； ⑤ 膨胀水箱、集气罐、阀门位置与型号； ⑥ 补偿器型号、位置，固定支架位置。
图5-1 热水采暖系统示意图
12 12
热水供暖系统分类：
298
13
1．按系统循环动力的不同，可分为重力(自然)循环 系统和机械循环系统。 2．按供回水干管位置—上供下回式、下供上回式、 下供下回式。 3．按各环路路程—异程式(各环路路程不同)、同程 式(各环路路程相同)。 4 ．按连接散热器立管的数量 — 单管系统和双管系 统。 5.按散热器在立管中连接方式—顺流式、跨越式。 6. 按热媒温度的不同，可分为低温水供暖系统和高 温水供暖系统。 7. 按系统管道敷设方式的不同，可分为垂直式和水 13 平式系统。

采暖工程施工图PPT课件

采暖工程施工图PPT课件
第七节 采暖工程施工图 的表示方法及识读
.
1
前言
内容 采暖工程施工图所含内容 采暖工程施工图的表示方法 采暖工程施工图的识读
要求 掌握采暖工程施工图的表示方法，能读懂施 工图
.
2
一、采暖工程施工图所含内容
图纸目录：包括蓝图明细和所采用的标准图明细。
设计说明：包括设计依据、工程概况、设计范围 及内容、管道材质、接口方式及保温做法、散 热器的规格型号。
详图（大样图）：表示某些部位的详细作法。
.
4
二、采暖工程施工图的表示方法
图例 采暖供水管及立管 采暖回水管及立管 固定支架 散热器 自动排气阀 手动放风门 丝堵或盲板
.
5
采暖工程施工图的表示方法
方形伸缩器 手动集气罐 温度计
.
6
三、采暖工程施工图的识读
识读方法 1）仔细阅读设计说明 弄清以下问题：工程概况、采暖系统包含的内
容、管道布置形式、管道材质及接口方式、防 腐保温要求等。 2）系统图与平面图对照阅读 3）按一定顺序阅读 按水流方向：入户管——水平干管——立干 管——立支管——水平支管——料设备明细表：包括名称、规格型号、数 量。
平面布置图：表明建筑物内管道和设备的平面布 置，主要包括入户管、水平干管、立干管、立 支管、水平支管平面位置、管径、以及立支管 编号；散热器的位置及片数。
.
3
采暖工程施工图所含内容
系统图(轴测图、空视图)：利用轴测作图原 理，在立体空间中反映整个系统情况。图 中注明了入户管、水平管的标高、坡度； 立支管编号；管径等。

建筑工程图识读系列课件水电和暖通施工图

建筑工程图识读系列课件水电和暖通施工图
剖面图及系统轴测图。 • 详图包括构件的安装及加工图。
当构件采用标准图或其它工程的图 纸时，在图纸目录中须有文字说明。 文字说明包括设计所技术采用的气 象资料、工艺标准等基本数据，通 风系统人划分方式，保温、油漆等 统一做法要求，以及风机、水泵、 过滤器等设备的统计表。
管道接头
• 2、基本内容：
管道安装完毕要试压
(2)剖面图
•
剖面图表明管线及设备
在垂直方向的布置及主要尺
寸，阅读时应与平面图对照。
从上图剖面图中，可以看出
凤管暗装在墙内，风口露明
在墙外，送风干管在上面，
送风口沿送风管的上皮布置
多回风干管在下面，回风口
沿回风管的下皮布置。图中
分别注明了风管的上皮或下
皮的标高。对照平面图可以
看出，送回风管断面的宽度
概述
本章对给水排水、供暖、通风、电气 等专业施工图纸作一般性介绍，以使读者了 解这些专业的设备、管线布置情况和要求， 以及施工图的表示方法和特点，并与有关的 土建图纸相互对照，掌握建筑、结构工种与 水、暖、电工种在施工图纸中的相互关系。
第一节 水、暖、电施工图的特点
• 一、图纸的组成
• 水、暖、电施工图一 般也是由基本图和详图 两部分组成。基本图包 括有管道(线路)平面图、 系统轴测图、原理图以 及总说明等，详图表明 各局部的加工和施工的 详细尺寸及要求。
• 表明电气 工程中许多部 位的具体安装 要求和做法， 一般常选用 标·准图。电内电气照明施工图的组成
室内电气照明施工图，主要有表明配电方案和配 电箱、干线、支线型号的系统图，表明配电箱、灯具、 开关、插座和线路等平面位置的平面图。对于复杂的工 程，还应绘制出局部放大图或剖视图。照明安装详图多 选用标准图集。电气照明系统图和平面图是电气施工图 的基本图样，应互相对照，联系起来识读。下面就某宿 舍电气照明施工图，说明其所表达的内容和识读方法

第十四讲供暖系统识图

第十四讲供暖系统识图
第十四讲供暖系统识图
3）底层平面图：除了有标准层平面图相同的内容外，还应表 明与引入口的位置、供、回管的走向、位置及采用的标准 图号（或详图号），回水干管的位置，室内管沟（包括过 门地沟）的位置及主要尺寸，活动盖板和管道支架的设置 位置。
平面图常用的比例有1∶50，1∶100，1∶200等。
（2）轴测图，又称系统图：是表示采暖系统的空间布置情况、 散热器与管道空间连接形式，设备、管道附件等空间关系 的立体图。标有立管编号、管道标高、各管段管径、水平 干管的坡度、散热器的片数（长度）及集气罐、膨胀水箱、 阀件的位置、型号规格等。可了解采暖系统的全貌。比例 与平面图相同。
注在管道上方，斜管道应标注在管道斜上方，竖管道应标 注在管道左侧。当管道规格无法按上述位置标注时，可另 找适当位置标注，但应用引出线示意。同一种管径的管道 较多时，可不在图上标注，但需用文字说明。
第5节 采暖系统施工图
图5 管径标注法
d.管道施工图中注有详细的尺寸，以此作为安装制作的主要 依据。尺寸符号由尺寸界线、尺寸线、箭头和尺寸数字组 成。一般以“mm”为单位，当取其它单位时必须加以注明。
如果有些尺寸线在施工图中注明的不完整，施工、预算时 可根据比例，用比例尺量出。
水节支点管 符c、号.立、管管详、图道干等管要的顺由序大坡到到出小度口、。由用粗到单细认面真识箭读。头表示，坡度符号用“i”表示。箭头指 向低处，箭尾指向高处。 采暖管道系统图通常45°正斜面轴测投影法绘制，布图方法应与平面图一致，并采用与之对应的平面图相同的比例绘制。
（4）设计、施工说明：说明设计图纸无法表示的问题，如热源情况、采暖设计热负荷、设计意图及系统型式、进出口压力差，散热器 的种类、型式及安装要求，管道的敷设方式、防腐保温、水压试验要求，施工中需要参照的有关专业施工图号或采用的标准图号等。

建筑采暖施工图识读

建筑采暖施工图识读

建筑采暖施工图识读10.1 建筑采暖施工图标准图例建筑采暖施工图供暖管道、附件、设备及仪器常用图例如表10.1所示。

表10.1 供暖管道、附件、设备及仪器常用图例续表10.2 建筑采暖施工图的表示方法建筑采暖施工图应按热媒在管内所走的路线顺序识读,即先找到系统热力入口,按水流方向识读。

10.2.1 平面图室内采暖平面图主要表示采暖管道、散热器及附件在建筑平面图上的位置以及它们之间的相互关系,是施工图中的重要图样。

平面图的阅读方法如下:①查明热力入口在建筑平面上的位置、管道直径、热媒来源、流向、参数及其做法等,了解供热总干管和回水干管的出入口位置,供热水水平干管与回水水平干管的分布位置及走向。

热力入口装置一般由减压阀、混水器、疏水阀、分水器、分汽缸、除污器及控制阀门等组成。

如果平面图上注明有热力入口的标准图号,识读时则按给定的标准图号查标准图;如果热力入口有节点图,识读时则按平面图所注节点图的编号查找热力入口大样图进行识读。

若采暖系统为上供下回环形或双管采暖系统,则供热水平干管绘在顶层平面图上,供热立管与供热水平干管相连,回水水平干管绘在底层平面图上,回水立管与回水水平干管相连;若供气(水)干管敷设在中间层或底层,则分别说明是中供式或下供式系统;若散热器出口处和底层干管上出现疏水阀,则表明该系统为蒸汽采暖系统;若干管最高处设有集气罐,则说明为热水采暖系统。

②查看立管的编号,弄清立管的平面位置及其数量:采暖立管一般布置在外墙角,或沿两窗之间的外墙内侧布置。

楼梯间或其他有冻结危险的场所一般均单独设置立管。

双管系统的供气或供水立管一般设置于面向的右侧。

③查看建筑物内散热器的平面布置、种类、数量(片数)以及安装方式(明装、暗装或半暗装),了解散热器与立管的连接情况。

凡有供热立管(供热总立管除外)的地方就有散热器与之相连,并且散热器通常都布置在房间外窗内侧的窗台下(也有少数沿内墙布置),其目的是使室内空气温度均匀。

采暖系统与识图

采暖系统与识图

7 7
热水辐射供暖系统 ：
供暖系统以低温热水(≤60℃）为加热 热媒，以塑料盘管作为加热管，预埋 在地面混凝土层中并将其加热，向外 辐射热量的采暖方式称为低温热水地 面辐射采暖。此时，建筑物部分围护 结构与散热设备合二为一。
8 8
*辐射供暖系统 ：
供暖系统的热媒 (蒸汽、热水、热空气、 燃气或电热 )，通过散热设备的壁面， 主要以辐射方式向房间传热。 散热设备可采用在建筑物的顶棚、墙 面或者地板内埋设管道、风道与加热 电缆的方式；也可采用在建筑物内悬 挂金属辐射板的方式。
19 19
热水供暖系统分类：
298
实际工程应用中，上述各种连接方式可有不同组合，见下图 示:
ห้องสมุดไป่ตู้
20 20
热水供暖系统分类：
298
实际工程应用中，上述各种连接方式可有不同组合，见下图示:
由于同程式系统中每环路路程一致，系统易平衡; 同时双管系统可保证每组散热器进出口水温相同，因 此布置采暖系统时，尽量采用双管同程式。此系统不 足在于比较浪费管材，需要多一段同程管道。
热水采暖系统的热能利用率高，输送时无效热 损失较小，散热设备不易腐蚀，使用周期长，且散 热设备表面温度低，符合卫生要求；系统操作方便， 运行安全，易于实现供水温度的集中调节，系统蓄 热能力高，散热均匀，适于远距离输送。
从卫生条件和节能等考虑，民用建筑应采 用热水作为热媒。热水供暖系统也用在生产厂 房及辅助建筑物中。 11
9 9
*热风供暖系统 ：
通过散热设备向房间输送比室内温度 高的空气，直接向房间供热。利用热 空气向房间供热的系统，称为热风供 暖系统。 热风供暖系统既可以采用集中送风的 方式，也可以利用暖风机加热室内再 循环空气的方式以及风机盘管的方式 向房间供热。

第七节 建筑采暖施工图

第七节 建筑采暖施工图

采暖施工图
建筑采暖工程
二、采暖施工图
图3 柱型、圆翼型散热器画法
采暖施工图
建筑采暖工程
二、采暖施工图
图4 光管式、串片式散热器画法
采暖施工图
建筑采暖工程
二、 采暖施工图
图5 系统代号
采暖施工图
建筑采暖工程
二、采暖施工图
图6 立管号
采暖施工图
建筑采暖工程
二、采暖施工图
3.详图 详图 在供暖平面图和系统图上表达不清楚、 在供暖平面图和系统图上表达不清楚、用文字也无 法说明的地方，可用详图画出。 法说明的地方，可用详图画出。 详图是局部放大比例的施工图，因此也叫大样图。 详图是局部放大比例的施工图，因此也叫大样图。 它能表示采暖系统节点与设备的详细构造及安装尺寸要 例如，一般供暖系统入口处管道的交叉连接复杂， 求，例如，一般供暖系统入口处管道的交叉连接复杂， 因此需要另画一张比例比较大的详图。它包括节点图 节点图、 因此需要另画一张比例比较大的详图。它包括节点图、 大样图和标准图。 大样图和标准图。
采暖施工图
建筑采暖工程
二、 采暖施工图
（7） 按规定对系统图进行编号，并标注散热器的 ） 按规定对系统图进行编号， 数量。柱型、圆翼型散热器的数量应注在散热器内， 数量。柱型、圆翼型散热器的数量应注在散热器内，如 所示； 图3所示；光管式、串片式散热器的规格及数量应注在 所示 光管式、 散热器的上方，如图4所示 所示。 散热器的上方，如图 所示。 （8） 采暖系统编号、入口编号由系统代号和顺序 ） 采暖系统编号、 号组成。室内采暖系统代号“ ，其画法如图 所示， 如图5所示 号组成。室内采暖系统代号“N”，其画法如图 所示， 其中图(b)为系统分支画法 为系统分支画法。 其中图 为系统分支画法。 （9） 竖向布置的垂直管道系统，应标注立管号，如 ） 竖向布置的垂直管道系统，应标注立管号， 所示。 可只标注序号,但应与建筑轴 图6所示。为避免引起误解 可只标注序号 但应与建筑轴 所示 为避免引起误解,可只标注序号 线编号有明显区别。 线编号有明显区别。

采暖施工图

采暖施工图
（2）散热器与管道的连接方式，例如是垂直单管还是水平单管的， 是双管上供或是下供式等。 （3）管路系统中阀门的位置、规格。
（4）集气罐的规格、安装形式（立式或是卧式）。 （5）蒸汽供暖疏水器和减压阀的位置、规格、类型。
（7） 按规定对系统图进行编号，并标注散热器的数量。柱型、 圆翼型散热器的数量应注在散热器内，如图3所示；光管式、串片 式散热器的规格及数量应注在散热器的上方，如图4所示。
（2）水平管道的规格宜标注在管道的上方，竖向管道的规格 宜标注在管道的左侧。
2.图示部分
1）平面图
室内供暖平面图表示建筑各层供暖管道与设备的平面布置。
内容包括：
（1）建筑物的平面布置，其中应注明轴线、房间主 要尺寸、指北针。
（2）热力入口位置，供、回水总管名称、管径。 （3）干、立、支管位置和走向，管径以及立管（平 面图上为小圆圈）编号。
4、散热器类型、规格？
2、供、回水干管沿 水流方向分别有怎 么样的坡度？
3、供水引入管、回 水排出管的直径多 少？标高多少？
采暖系统图
供热方式：
垂直式or水平式？ X供X回？ 单管or双管系统？
采暖施工图常用图例
标高
（1）采暖施工图中需要限定高度的管道和设备，应标注标高，标 高以米为单位。
（2）一般管道标注中心标高，此时不用说明，但标高应标在管段 的始端或末端。
（3）管道标注管外底或顶标高时，应在数字前加“底”或“顶”字样。
（4）散热器宜标注底标高，同一层、同一标高的散热器只标右端 的一组。
（4） 在施工图上无法表达的内容，如管道防腐、保 温的做法等。
（5） 所采用的管道材料及管道连接方式。
（6） 在施工图上未作表示的管道附件安装情况， 如在散热器支管与立管上是否安装阀门等。

供暖工程施工图的识读.

供暖工程施工图的识读.
第八节 供暖工程施工图的识读 （一）供暖施工图的组成
供暖施工图一般分为室管道横纵剖面图、详图及设计施工说明。 室内部分表示一幢建筑物的供暖工程，包括供暖系 统平面图、轴测图、详图及设计、施工说明。 供暖系统施工图图例:（看设计说明，常用的要记 住。）
2、再看室内采暖施工平面图
采暖平面图是室内采暖系统工程的最基本和最 重要的图，它主要表明采暖管道和散热器等的平面 布置和平面位置。要注意以下几点： ①散热器的位置和片数； ②供、回水干管的布置方式及干管上的阀门、 固定支架、伸缩器的平面位置；
③膨胀水箱、集气罐等设施的位置；
④管子在哪些地方走地沟。
采暖系统图主要表示采暖系统管道在空间的走
向，识读采暖管道系统图时，要注意以下几点： ①弄清采暖管道的来龙去脉，包括管道的空间 走向和空间位置，管道直径及管道变径点的位置； ②管道上阀门的位置、规格； ③散热器与管道的连接方式； ④和平面图对照，看哪些管道是明装，哪些管
道是暗装。
3、最后看采暖施工图详图及大样图
在采暖平面图和系统图中表示不清楚又无法用 文字说明的地方，一般可用详图表示。采暖系统施 工图的详图有： ①地沟内支架的安装大样图； ②地沟入口处详图，即热力入口详图； ③膨胀水箱间安装详图等。
(三)举例说明 室内供暖施工图的内容 1. 供暖平面图
(1) 首层平面图
供热总管和回水总管的进出口，并注明管
位置等
管道最高处集气罐、放风装置、膨胀水箱
的位置、标高、型号等
立管的位置及编号 散热器的位置及每组散热器的片数，散热
器的安装与立、支管的连接方式
2. 采暖系统轴测图
采暖系统轴测图表示整个建筑内采暖管道系统的空
间关系，管道的走向及其标高、坡度，立管及散热

暖通工程施工图识读_真题-无答案(7)

暖通工程施工图识读_真题-无答案(7)

暖通工程施工图识读(总分136,考试时间90分钟)一、判断题1. 所有投影线都从一点发出，这种投影法称为正投影。

( )A. 正确B. 错误2. 任何结构的平面立体，均可以直接选轴并沿轴量尺寸作图。

( )A. 正确B. 错误3. 所有建筑物及构配件，在不影响构造处理和施工的情况下，立面图均可绘制一半，并在对称线处画上对称符号。

( )A. 正确B. 错误4. 由于门、窗等的比例小，按投影很难将所有的细部都表达清楚，所以用图例绘制，并且只画出主要轮廓及分格线，门窗框用单线画。

( )A. 正确B. 错误5. 总平面图主要表示在一定规划范围内的新建、拟建建筑的具体位置、朝向、高程、占地面积和周围环境(如道路、绿化景观)等之间的关系，是整个工程的总体布局图，严格来说，总平面图是顶视图。

( )A. 正确B. 错误6. 普通水管短管的三视图画法中，当虚线正好和实线重合时，将它画成实线。

( )A. 正确B. 错误7. 同心变径管是内外表面光滑的空心圆锥台，两个端面是大小相等的同心圆。

( )A. 正确B. 错误8. 风管位置重叠时，若上面风管宽小于下面风管，则上面的大风管用实线画出，下面的小风管用虚线画出。

( )A. 正确B. 错误9. 风管位置重叠时，若上面风管宽不小于下面风管，则两风管都画出来。

( )A. 正确B. 错误10. 一张平面图上可以绘制几种类型管道，给水和排水管道要在一起绘制。

( )A. 正确B. 错误11. 系统图中对用水设备及卫生器具的种类、数量和位置完全相同的支管、立管，可不重复完全绘出，但应用文字标明。

( )A. 正确B. 错误12. 当系统图立管、支管在轴测方向重复交叉影响识图时，可断开移到图面空白处绘制。

( )A. 正确B. 错误13. 建筑居住小区给排水管道，需要绘制系统图。

( )A. 正确B. 错误14. 热水采暖的顶层平面图要标明膨胀水箱集气罐等设备的位置、规格及管道连接情况。

( )A. 正确B. 错误15. 单线系统轴测图是把整个风管系统，包括设备风管和部件，全用轴测图投影方法绘制成立体形象的系统图。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1、图纸组成
完整的室内采暖施工图有图纸目录、说明书、设备材料表、平面图、轴测图和详图等。

1）平面图
在平面图上表明散热设备、管道、阀门、集气罐、除污器、进出口的位置、管径、坡度、坡向、设备的规格型号等。

2）轴测图
根据平面图而绘制的轴测图，表明散热设备、管道、除污器、集气罐等标高、管径、坡度、坡向等。

3）详图
表示管道与墙的间距、管支架、散热器等的具体安装。

4）设计说明书
设计说明书上有热负荷、室内外温度计算参数、流量、所用管材、散热规格、保温刷油以及竣工验收等要求。

2、室内采暖施工图的识读
识读采暖施工图应按热媒在管内所走的路程顺序进行，以便掌握全局；识读其系统图时，应将系统图与平面图结合对照进行，以便弄清整个采暖系统的空间布置关系。

1）平面图的识读
供暖平面图是供暖施工图的主体图纸，它主要表明供暖管道，散热设备及附件在建筑平面图上的位置及其它们之间的相互关系。

识读时，应掌握的主要内容及注意事项如下，
⑴弄清热入口在建筑平面上的位置、管道直径、热媒来源、流向、参数及其做法等。

⑵弄清建筑物内散热设备(散热器、辐射板、暖风机)的平面布置、
种类、数量(片数)以及散热器的安装方式(即明装、半暗装、暗装)。

⑶弄清供水干管的布置方式、干管上阀件附件的布置位置及型号以及干管的直径。

ⅰ全部立管管径均为DN20，接散热器支管管径均为DN15。

ⅱ散热器为四柱型。

ⅲ管道刷一道醇酸底漆，两道银粉漆。

ⅳ管道坡度均为0.002。

ⅴ回水管道过门做法见S14暖通2。

.
⑷按立管编号弄清立管的平面位置及其数量。

⑸对蒸汽供暖系统，应在平面图上查出疏水装置的平面位置及其规格尺寸。

⑹对热水供暖系统，应在平面图上查明膨胀水箱、集气罐等设备的平面位置、规格尺寸。

2）系统图的识读
供暖系统图是表示从热媒入口到热媒出口的供暖管道、散热设备，主要阀件、附件的空间位置及相互关系的图形。

识读时应掌握的主要内容及注意事项如下:
⑴查明热入口装置的组成和热入口处热媒来源、流向、坡向、标高、管径以及热入口采用的标准图号或节点图编号。

⑵弄清各管段的管径、坡度、坡向，水平管道和设备的标高，各立管的编号。

⑶弄清散热器型号规格及数量。

⑷弄清阀件、附件、设备在空间中的位置。

凡系统图已注明规格尺寸的，均须与平面图、设备材料表等进行核对。
