建筑工程概预算：
1. 土建工程费用预算：
- 地基处理费用
- 基础工程费用（如地下室、地下管线、石台阶等）
- 结构工程费用（如混凝土框架、钢筋及砼造等）
- 装饰工程费用（如墙壁、天花板、地板等）
2. 安装工程费用预算：
- 电气工程费用（如电线、开关、插座等设备费用）
- 水暖工程费用（如水管、水龙头、卫生洁具等设备费用） - 暖通工程费用（如空调、暖气等设备费用）
- 通风工程费用（如排风扇、管道等设备费用）
3. 设备器材费用预算：
- 办公设备费用（如计算机、打印机、桌椅等）
- 厨房设备费用（如炉灶、冰箱、洗碗机等）
- 动力设备费用（如发电机、热水器等）
4. 材料费用预算：
- 混凝土材料费用（如水泥、砂石等）
- 钢材费用（如钢筋、钢板等）
- 木材费用（如木板、木方等）
- 砖瓦材料费用（如砖块、瓦片等）
5. 管理费用预算：
- 人工费用（如工程师、技工等）
- 招投标费用
- 运输费用
- 其他杂费（如文件印刷、报销等）
以上仅为建筑工程概预算的一部分，具体费用会根据项目的规模、特点和地区等因素而有所不同。

重视合理预算，有助于控制工程成本并保证项目顺利进行。

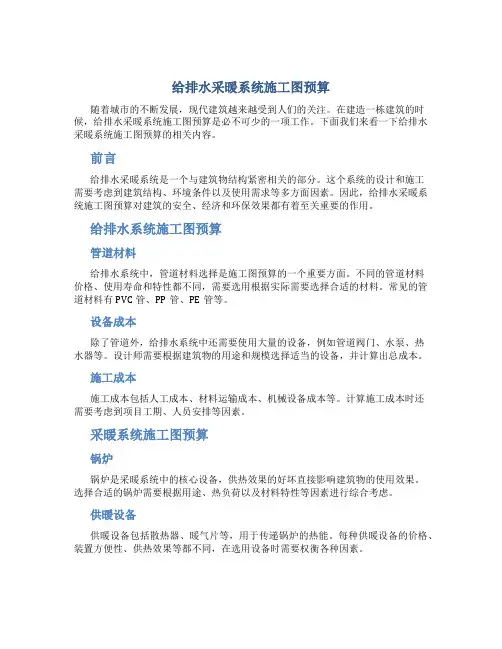

给排水采暖系统施工图预算随着城市的不断发展，现代建筑越来越受到人们的关注。

在建造一栋建筑的时候，给排水采暖系统施工图预算是必不可少的一项工作。

下面我们来看一下给排水采暖系统施工图预算的相关内容。

前言给排水采暖系统是一个与建筑物结构紧密相关的部分。

这个系统的设计和施工需要考虑到建筑结构、环境条件以及使用需求等多方面因素。

因此，给排水采暖系统施工图预算对建筑的安全、经济和环保效果都有着至关重要的作用。

给排水系统施工图预算管道材料给排水系统中，管道材料选择是施工图预算的一个重要方面。

不同的管道材料价格、使用寿命和特性都不同，需要选用根据实际需要选择合适的材料。

常见的管道材料有PVC管、PP管、PE管等。

设备成本除了管道外，给排水系统中还需要使用大量的设备，例如管道阀门、水泵、热水器等。

设计师需要根据建筑物的用途和规模选择适当的设备，并计算出总成本。

施工成本施工成本包括人工成本、材料运输成本、机械设备成本等。

计算施工成本时还需要考虑到项目工期、人员安排等因素。

采暖系统施工图预算锅炉锅炉是采暖系统中的核心设备，供热效果的好坏直接影响建筑物的使用效果。

选择合适的锅炉需要根据用途、热负荷以及材料特性等因素进行综合考虑。

供暖设备供暖设备包括散热器、暖气片等，用于传递锅炉的热能。

每种供暖设备的价格、装置方便性、供热效果等都不同，在选用设备时需要权衡各种因素。

温控设备温控设备包括室内温度控制器、定时器等，用于实现室内温度的自动控制。

这些设备由于需要根据建筑物的不同使用需求进行细致设计，因此价格比较高。

给排水采暖系统施工图预算是建造现代建筑不可缺少的一部分。

在做好预算方案设计的基础上，我们还需要考虑到施工图纸的制作以及施工过程中可能出现的需要进行变更的情况。

同时，我们要不断进行成本管控和技术创新，使得建筑物的环保、经济、安全性得到更好的保障。

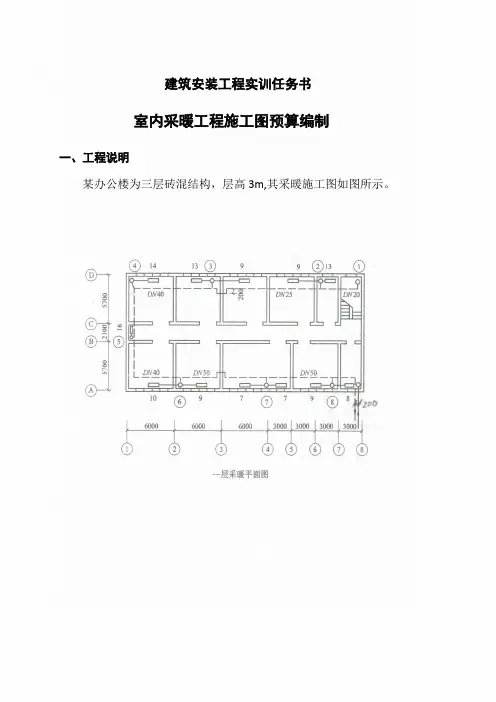

.建筑安装工程实训任务书室内采暖工程施工图预算编制一、工程说明某办公楼为三层砖混结构，层高3m,其采暖施工图如图所示。

.1.本工程采暖管道采用焊接钢管。

当管经大于DN32mm时，采用焊接；管径≤32mm时,采用螺纹连接.2.供、回水管道算至外墙皮1.5m处.从外墙皮1.5m处处进入室内的供回水管道采用岩棉管壳保温,保温厚度错误！未找到引用源。

外缠玻璃丝布并刷两道沥青作保护层。

3.所有管道除锈后，刷一道红丹防锈漆，明装管道再刷两道银粉。

4.散热器采用M132型铸铁散热器设在外墙内侧居中安装。

5.各组散热器均加手动防风阀。

6.集气罐采用自动排气阀，设置于供水干管末端，距末端主管300mm 处，自动排气阀的公称直径为DN25mm，其前端设置截止阀一个。

7.立管中心距内墙外表面净距离均为50mm，水平干管中心距外墙内表面净距离均为100mm。

8.采暖管道穿墙及楼板时应穿镀锌铁皮套管。

套管的直径应比管道直径大两号。

9.管架采用角钢支架L50*5，支架除锈后刷一遍红丹防锈，再刷两遍银粉漆。

10.管道入口处采用Z15F10闸阀；其余均为J11T—16的截止阀。

11.外墙按370mm，内墙按240mm，内墙抹灰层按20mm计算。

12.供暖系统中，①#至⑧#立管管径为DN20,支管管径均为DN15.其余管径见图中标注。

二．编制的依据1.全国统一安装工程预算工程量计算规则。

2.《全国统一安装工程预算定额》第八册“给排水、采暖、燃气工程”，第十一册“刷油、防腐蚀、绝热工程”。

3.某省建筑安装工程费用定额。

4.某市建筑安装工程造价信息。

三．工程量计算（一）管道工程量计算根据施工图样。

依次计算分项工程量。

首先计算外墙需保温的供回水管道：焊接钢管（保温管）DN65：1.5*2=3.00再依次计算室内供水立管、供回水干管，散热器立、支管。

焊接钢管DN65：[0.37m（外墙厚度）+0.02m（外墙的抹灰层厚度）+0.1m （总立管中心至外墙内抹灰面距离）]*2+8.05m（供热水立管）+[13.5(A轴至D轴距离)-0.37 m（2个半外墙）-0.02*2（2个半外墙内抹灰层）-0.2（供热干管两边距内墙长度）]（供水干管DN65部分）+0.19（⑧#立管至⑦轴）+【3.00-0.2-0.31（供水管至⑧轴）】（回水排出管至⑦轴长度）=25.25m焊接钢管DN50：18m（供水干管③轴～⑧轴距离-【（0.37/2）-(0.24/2)】(外墙壁厚和内墙壁厚之差)+0.2*2(方形补偿器两臂)+21m（回水干管②轴～⑦轴距离）-0.19(⑧＃立管～⑦轴距离)*2(②轴～⑥＃立管)+0.2*2(方形补偿器两臂)）=39.36m焊接钢管DN40：12m（①轴～③轴供水干管）-[0.19(③＃立管～轴线③的距离)+0.305（①轴～④＃立管的距离）]+7.8m（B轴～D轴间距）-0.19（⑤＃立管～B轴间距）-0.255（④＃立管～D轴间距）+6M(回水干管①轴至②轴间距)+0.19（⑥#立管～②轴间距）-0.305（回水干管中心至1轴间距）+13.5m（回水干管 A～D轴间距）-0.305.*2（两个干管～外墙轴线间距）+12M（回水干管①轴～③轴间距）-0.305（1轴～回水干管间距） -0.19（③#立管～③轴间距）=49.09m焊接钢管DN32：5.7M（供水干管A轴至B轴间距）-0.305（干管至A 轴间距）+0.19(⑤#立管至B轴)+18m（①轴～④轴间距）+0.2*2（补偿器两臂长）-0.305（供水干管中心至①轴间距）=23.68m焊接钢管DN25：9m（④轴～⑦轴供水干管）-0.19（⑧#立管～⑦轴间距）+0.3m（⑧#立管至自动排气阀）+12m（回水干管③轴～⑥轴间距）+0.19*2（两个立管～内墙间距）+0.2*2（补偿器两臂长）=21.89焊接钢管DN20：6m（回水干管②#立管至①#立管之间）-0.255（1#立管至8轴间距）-0.19(②#立管至⑥轴间距)=5.56m散热器立管计算散热器的立管工程量按供水立管两端的平均标高差计算。

采暖工程采暖工程识图采暖工程施工图的识读1.采暖管道施工图的识读1）设计说明书设计说明书是用来说明设计意图和施工中需要注意的问题，通常在设计说明书中应说明的事项主要有：总耗热量，热媒的来源及参数，各不同房间的温度、相对湿度，采暖管道材料的种类、规格，管道保温材料、保温厚度及保温方法，管道及设备的刷油遍数及要求等。

2）施工图采暖管道施工图，包括管道平面布置图、剖面图、系统图、轴测图和详图。

比较复杂的室外供热管道，还绘制有总断面图和横断面图。

采暖管道详图主要是管道节点详图和标准通用图。

3）设备材料表采暖工程所需要的设备和材料，在施工图册中都列有设备材料清单，以备订货和采购之用。

2.室内采暖施工图的表示方法1）管道与散热器的表示方法采暖管道、散热器、附件及设备在给定的建筑平面图上。

采暖平面图上的管道、散热器和附件等的表示方法都是示意性的，但在系统轴测图上则表示采暖系统的全貌，表示出管道与散热器之间的连接以及排气和疏水等装置。

2）集气罐的表示方法集气罐是热水采暖系统常用的排水装置之一，设置在系统两端或总立管顶端，以及供水干管的始端；集气罐有立式、横式两种，用厚度4.5~8mm的钢板或直径150mm、200mm、250mm的钢管焊接而成。

有些热水采暖系统采用自动排气集气罐，这种集气罐内装有柱形浮标，当热水进入时浮标浮起，顶住放气管；当空气进入罐内时，浮标下沉，放气管打开进气放气。

3.室内采暖管道施工图的识读1）平面图的识读室内采暖平面图主要表示管道、附件及散热器在建筑物平面上的位置以及它们之间的相互关系。

平面图是采暖施工的主要图纸，识读时要掌握的主要内容和注意事项如下：（1）了解建筑物内散热器的位置、种类、片数以及散热器的安装方式（是明装、暗装或半暗装）。

（2）了解水平干管的布置方式、干管上的阀门、固定支架、补偿器等的平面位置和型号以及干管的直径。

（3）通过立管编号查清系统立管数量和布置位置。

（4）在热水采暖系统平面图上还标有膨胀水箱、集气罐等设备的位置、型号以及设备上连接管道的平面布置管道直径。

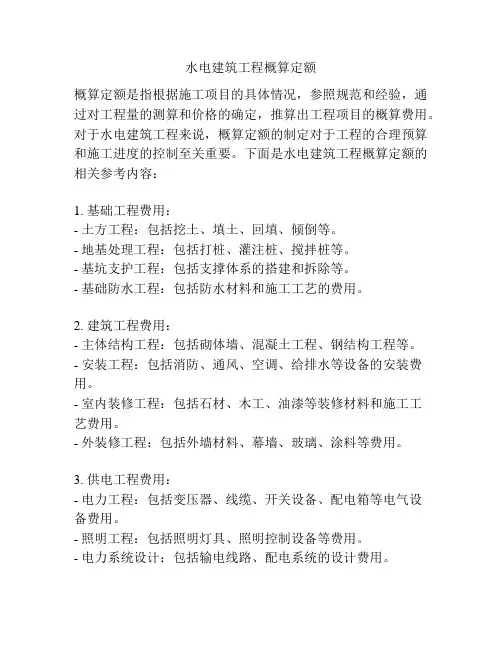

水电建筑工程概算定额概算定额是指根据施工项目的具体情况，参照规范和经验，通过对工程量的测算和价格的确定，推算出工程项目的概算费用。

对于水电建筑工程来说，概算定额的制定对于工程的合理预算和施工进度的控制至关重要。

下面是水电建筑工程概算定额的相关参考内容：1. 基础工程费用：- 土方工程：包括挖土、填土、回填、倾倒等。

- 地基处理工程：包括打桩、灌注桩、搅拌桩等。

- 基坑支护工程：包括支撑体系的搭建和拆除等。

- 基础防水工程：包括防水材料和施工工艺的费用。

2. 建筑工程费用：- 主体结构工程：包括砌体墙、混凝土工程、钢结构工程等。

- 安装工程：包括消防、通风、空调、给排水等设备的安装费用。

- 室内装修工程：包括石材、木工、油漆等装修材料和施工工艺费用。

- 外装修工程：包括外墙材料、幕墙、玻璃、涂料等费用。

3. 供电工程费用：- 电力工程：包括变压器、线缆、开关设备、配电箱等电气设备费用。

- 照明工程：包括照明灯具、照明控制设备等费用。

- 电力系统设计：包括输电线路、配电系统的设计费用。

4. 给水工程费用：- 给水管道工程：包括给水管道、阀门、水表等费用。

- 给水泵房工程：包括水泵、管道、自动控制系统等费用。

- 饮用水处理设备：包括净水器、消毒设备等费用。

5. 排水工程费用：- 排水管道工程：包括排水管道、阀门、排水口等费用。

- 排水泵房工程：包括排水泵、管道、自动控制系统等费用。

- 污水处理设备：包括污水处理站、污水管道、污水处理设备等费用。

6. 消防工程费用：- 消防设备：包括灭火器、消防栓、喷淋系统、报警系统等费用。

- 消防通道：包括疏散楼梯、应急疏散通道等费用。

上述只是水电建筑工程概算定额的一部分内容，实际概算定额还需要根据具体项目进行调整和补充。

在制定概算定额时，需要考虑工程的规模、地理环境、设计要求、施工工艺等因素，确保概算费用的准确性和合理性。

在实际应用中，建筑企业可以根据国家的相关规范与标准，结合自身的经验和实际情况，编制一套适用于自己企业的概算定额参考表，以便在工程立项、设计和施工过程中快速进行初步预算和报价。

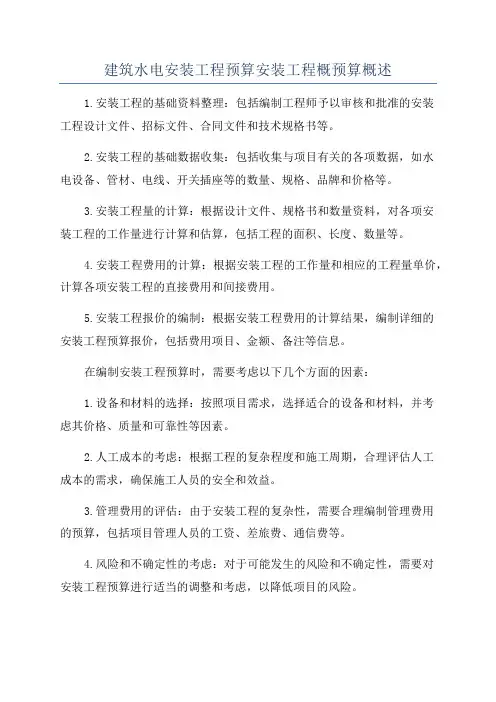

建筑水电安装工程预算安装工程概预算概述
1.安装工程的基础资料整理：包括编制工程师予以审核和批准的安装
工程设计文件、招标文件、合同文件和技术规格书等。

2.安装工程的基础数据收集：包括收集与项目有关的各项数据，如水
电设备、管材、电线、开关插座等的数量、规格、品牌和价格等。

3.安装工程量的计算：根据设计文件、规格书和数量资料，对各项安
装工程的工作量进行计算和估算，包括工程的面积、长度、数量等。

4.安装工程费用的计算：根据安装工程的工作量和相应的工程量单价，计算各项安装工程的直接费用和间接费用。

5.安装工程报价的编制：根据安装工程费用的计算结果，编制详细的
安装工程预算报价，包括费用项目、金额、备注等信息。

在编制安装工程预算时，需要考虑以下几个方面的因素：
1.设备和材料的选择：按照项目需求，选择适合的设备和材料，并考
虑其价格、质量和可靠性等因素。

2.人工成本的考虑：根据工程的复杂程度和施工周期，合理评估人工
成本的需求，确保施工人员的安全和效益。

3.管理费用的评估：由于安装工程的复杂性，需要合理编制管理费用
的预算，包括项目管理人员的工资、差旅费、通信费等。

4.风险和不确定性的考虑：对于可能发生的风险和不确定性，需要对
安装工程预算进行适当的调整和考虑，以降低项目的风险。

5.其他费用的考虑：例如税费、保险费、审计费、法律顾问费等，需要根据实际情况对安装工程预算进行综合考虑。

总之，建筑水电安装工程预算编制是一个复杂而关键的工作，需要准确收集和分析各项数据，并根据实际情况进行合理的评估和预测。

只有做好预算工作，才能确保工程施工的顺利进行和项目经济效益的实现。

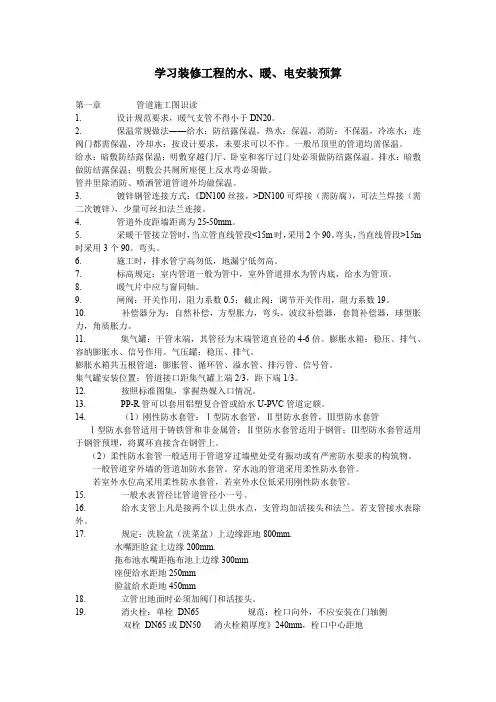

学习装修工程的水、暖、电安装预算第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。

2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

4. 管道外皮距墙距离为25-50mm。

5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m 时采用3个90。

弯头。

6. 施工时，排水管宁高勿低，地漏宁低勿高。

7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8. 暖气片中应与窗同轴。

9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12. 按照标准图集，掌握热媒入口情况。

13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。

定额讲座一、排水、采暖定额（一）总论1.站类管道和室内管道划分：站或机房的外墙皮为界。

2.室内管道与室外管道划分：建筑物外墙皮1.5m为界。

3.室外管道与市政管道划分：钢管《DN150室外，>DN150市政；无缝钢管《Φ159室外,>Φ159市政铸铁《DN250室外，>DN250市政4.操作高度：超高系数>5m ,指操作物或设备安装高度距同层地面距离。

基数：人工工日*超高系数5.高层建筑超高费：檐高>25m，取费基数：人工费*高层建筑超高费6.采暖系统调试费：单位工程人工费*14％（不含热源费用），其中人工费占调试费的78％。

7.脚手架使用费：单位工程人工费*2％（二）室内管道：理解：管道压力、材质、连接方式不同1.管道室压：低层一次试压即可；高层分层试压、单项试压、系统试压和隐蔽工程等。

2.低压镀锌钢管（丝接）DN32以内管卡以包括。

3. 低压镀锌钢管（焊接）不含支吊架，管件已含（成品：弯头，现场加工：三通口开制）4.低压镀锌钢管（法兰连接）需二次镀锌，法兰片、费用未含5.沟槽连接（卡箍连接）用于给排水、消防和燃气机械式或开孔式连接：常用于三通管件：沟槽连接6. 给水铸铁管：常用于埋地入户管（铸铁管较钢管机械强度大，耐腐蚀）7. 排水铸铁管：水平连接>6个大便器或高层建筑必设辅助透气管辅助透气管管件、透其帽、立管检查口以含量形式含在定额里，不须单独计算。

8. 柔性排水铸铁管：橡胶法兰接口A型；W型抱箍连接9.铝塑复合管：黄铜管件连接或卡套式连接，管件之间螺纹连接铝塑复合管和PVC-U给水塑料管已含管件、钢塑转换接头安装费，但未含主材，含量1.01 铝塑复合管DN32以内包含管卡10.U－PVC排水塑料管件已含：透气帽、伸缩节、立检口和大便器连接管（蹲便器）不须单独计算；阻火圈或防火套管需单独提供。

11. PPR管：丝接执行镀锌钢管子目；粘接执行UPVC给水塑料管；热熔焊接执行第八章燃气管道PE管电热熔。
