建筑设计平面图常用尺寸

室内设计cad制图标准室内设计cad制图标准(一)、基本要求1.所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

A.图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。

B.图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。

2.每张图纸须编制图名、图号、比例、时间。

3.打印图纸按需要，比例出图。

(二)、常用制图方式一、常用比例1:1，1:2，1:3，1:4，1:5，1:6，1:10，1:15，1:20，1:25，1:30，1:40，1:50，1:60，1:80，1:100，1:150，1:200，1:250，1:300，1:400，1:500二、线型1.粗实线:0.3mm1)平、剖面图中被剖切的主要建筑构造的轮廓(建筑平面图)2)室内外立面图的轮廓。

3)建筑装饰构造详图的建筑物表面线。

2.中实线:0.15-0.18mm1)平、剖面图中被剖切的次要建筑构造的轮廓线。

2)室内外平顶、立、剖面图中建筑构配件的轮廓线。

3)建筑装饰构造详图及构配件详图中一般轮廓线。

3.细实线:0.1mm1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。

4.细虚线:0.1-0.13mm1)室内平面、顶面图中未剖切到的主要轮廓线。

2)建筑构造及建筑装饰构配件不可见的轮廓线。

3)拟扩建的建筑轮廓线。

4)外开门立面图开门表示方式。

5.细点划线:0.1-0.13mm1.中心线、对称线、定位轴线。

6.细折断线:0.1-0.13mm1.不需画全的断开界线。

三、打印出图笔号1-10号线宽设置1号红色0.1mm2号黄色0.1-0.13mm3号绿色0.1-0.13mm4号浅兰色0.15-0.18mm5号深兰色0.3-0.4mm6号紫色0.1-0.13mm7号白色0.1-0.13mm8.9号灰色0.05-0.1mm10号红色0.6-1mm10号特粗线:1)立面地坪线2)索引剖切符号3)图标上线4)索引图标中表示索引图在本图的短线四、剖切索引符号1.m:ø12mm(在A0、A1、A2、图纸)2.m:ø10mm(在A3、A4图纸)3.特粗线到索引线为剖视方向4.A:字高5mm(在A0、A1、A2、图纸)字高4mm(在A3、A4图纸)5.B-01:字高3mm(在A0、A1、A2、图纸)字高2.5mm(在A3、A4图纸)6.A为索引图号，B-01为索引图纸号，B-01为“”表示索引在本图五、平、立面索引符号1.m:ø12mm(在A0、A1、A2图纸)2.m:ø10mm(在A3、A4图纸)3.A1-A4:字高4mm(在A0、A1、A2图纸)字高3mm(在A3、A4图纸)4.B-01--B-04:字高2.5mm(在A0、A1、A2图纸)字高2mm(在A3、A4图纸)5.箭头为视图方向。

工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。

为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。

一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。

必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。

在特殊情况下，可采用841 x892、1189xl261的幅面。

图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。

需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。

工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。

图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。

制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。

制图作业不用会签栏。

二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。

书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。

字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。

字体的号数就是字体的高度。

图样中的汉字应写长仿宋体，应使用国家公布的简化字。

字宽即为小一号字的高度，例如5号字的字宽为3.5mm。

拉丁字母、阿拉伯数字可按需要写成斜体或直体。

斜体的倾斜度应是对底线逆时针转75°角。

图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。

工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。

为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。

一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。

必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。

在特殊情况下，可采用841 x892、1189xl261的幅面。

图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。

需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。

工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。

图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。

制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。

制图作业不用会签栏。

二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。

书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。

字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。

字体的号数就是字体的高度。

图样中的汉字应写长仿宋体，应使用国家公布的简化字。

字宽即为小一号字的高度，例如5号字的字宽为3.5mm。

拉丁字母、阿拉伯数字可按需要写成斜体或直体。

斜体的倾斜度应是对底线逆时针转75°角。

图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。

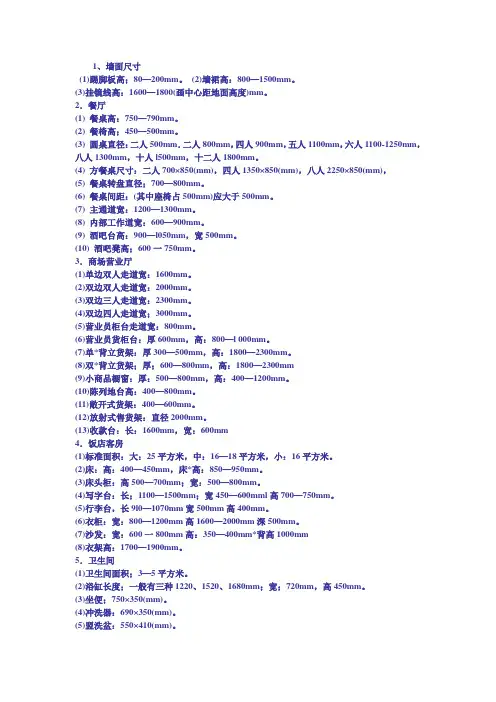

1、墙面尺寸(1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800(画中心距地面高度)mm。

2．餐厅(1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。

(6) 餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。

(8) 内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

(6)营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架：厚300—500mm，高：1800—2300mm。

(8)双*背立货架；厚；600—800mm，高：1800—2300mm(9)小商品橱窗：厚：500—800mm，高：400—1200mm。

(10)陈列地台高：400—800mm。

(11)敞开式货架：400—600mm。

(12)放射式售货架：直径2000mm。

(13)收款台：长：1600mm，宽：600mm4．饭店客房(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。

(2)床：高：400—450mm，床*高：850—950mm。

(3)床头柜：高500—700mm；宽：500—800mm。

工程图纸的基本规格工程图是工程设计的重要技术资料，是施工建造的依据。

为了使工程制图基本统一，国家计划委员会颁布了重新修定的国家标准《房屋建筑制图统一标准》GBJ1-86.，本章介绍标准中关于图纸幅面、图线、比例、字体、尺寸标注等基本规格。

一、图纸幅面绘制图样时，图纸的幅面和图框尺寸必须符合表1-l的规定。

必要时幅面长边可以加长，但非特殊需要，短边不得加长，长边加长后的尺寸见表1-2。

在特殊情况下，可采用841 x892、1189xl261的幅面。

图纸一般都用横式幅面（长边横向），图框格式如图1-1（a）所示，当A4竖式需要在左边装订时，其格式如图1-1(b）所示。

需要缩微摄影及重新放大复制的图纸，应在幅面的一个边上画上一段准确的米制尺度，其总长为1OOmm，分格为1mm ；图框的四个边上均应画上对中标志，它应画在图框线的中点处，其线宽应为0.35mm ，伸入图框内5mm，如图1-1 所示。

工程图纸应有工程名称、图名、图号以及设计人、绘图人、审核人的签名和日期等，把这些会签栏是为各工种负责人签字用的表格（见表1-4)，放在图纸装订边的上端或右端，如图1-1 所示。

图纸标题栏及会签栏的格式与内容都有规定，有的单位也有根据需要自行确定的。

制图作业的图纸标题栏格式与内容另见有关的《作业指示书》。

制图作业不用会签栏。

二、字体工程图样上常用的文字有汉字、阿拉伯数字、拉丁字母，有时也用罗马数字、希腊字母。

书写时必须做到：字体端正、笔划清晰、排列整齐、间隔均匀。

字体大小的高度系列，统一规定为2.5,3.5,5,7,10,14,20mm。

字体的号数就是字体的高度。

图样中的汉字应写长仿宋体，应使用国家公布的简化字。

字宽即为小一号字的高度，例如5号字的字宽为3.5mm。

拉丁字母、阿拉伯数字可按需要写成斜体或直体。

斜体的倾斜度应是对底线逆时针转75°角。

图样上的汉字的字高应不小于3.5mm，阿拉伯数字和拉丁字母的高度应不小于2.5mm。

建筑设计平面图常用尺寸家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240 厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90桌椅子桌类家具高度尺寸：７００ｍｍ、７２０ｍｍ、７４０ｍｍ、７６０ｍｍ四个规格；椅凳类家具的座面高度：４００ｍｍ、４２０ｍｍ、４４０ｍｍ三个规格。

建筑制图国家标准的全然规定
图纸的幅面是指图纸的大小规格。

图框是图纸上绘图区的边界线。

图框的格式有横式和立式两种，如图2-1所示。

图中标题栏是用来标明设计单位、工程名称、设计人员签名、图名和图号等内容的，必须画在图框右下角；标题栏中的文字方向代表瞧图方向。

会签栏是各设计专业负责人签字用的一个表格，画在图框外侧。

图2-1
在绘制图样时应优先选用表1-1中所规定的图纸幅面和图框尺寸。

必要时答应按国标〔GB/T14689-1993〕有关规定加长幅面。

表1-1图纸幅面及图框尺寸 mm
幅面代
号
A0 A1 A2 A3 A4
尺寸〔b×l〕
841×11
89
594×8
41
420×5
94
297×4
20
210×2
97
c 10 5
a 25 mm
2.比例〔GB/T14690—1993〕
比例是指图样中图形与实物相应要素的线性尺寸之比。

绘图所选用的比例是依据图样的用途和被绘对象的复杂程度来确定的。

标注尺寸时，不管选用放大或缩小比例，都必须标注机件的实际尺寸。

原值比例：比值为1的比例，即1:1。

放大比例：比值大于1的比例，如2:1等
缩小比例：比值小于1的比例，如1:5等
表2-2 建筑施工图常用比例
以下为设计师常用的符号图例，在平面图上能够表現出空间配置。

桌子、椅子的高度
餐桌椅的配置空间尺寸
人活动的空间尺寸。

建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。

2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。

3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。

1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。

由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。

2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。

未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。

门的开启线用细实线表示。

3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。

其中1：100使用最多。

1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。

2．表示出所有房间的名称及其门窗的位置、编号、与大小。

3．注出室内外的有关尺寸及室内楼地面的标高。

4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。

5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。

6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。

7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。

8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。

10．底层平面图左下方或右下方画出指北针。

11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。

（一）底层平面图的识读1．了解平面图的图名、比例。

室内空间、家具陈设常用尺寸在装饰工程设计时，必然要考虑室内空间、家具陈设等与人体尺度的关系问题，为了方便装饰室内设计，这里介绍一些常用的尺寸数据。

1、墙面尺寸 (1)踢脚板高；80—200mm。

(2)墙裙高：800—1500mm。

(3)挂镜线高：1600—1800(画中心距地面高度)mm。

2．餐厅(1) 餐桌高：750—790mm。

(2) 餐椅高；450—500mm。

(3) 圆桌直径：二人500mm．二人800mm，四人900mm，五人1100mm，六人1100-1250mm，八人1300mm，十人l500mm，十二人1800mm。

(4) 方餐桌尺寸：二人700×850(mm)，四人1350×850(mm)，八人2250×850(mm)，(5) 餐桌转盘直径；700—800mm。

(6) 餐桌间距：(其中座椅占500mm)应大于500mm。

(7) 主通道宽：1200—1300mm。

(8) 内部工作道宽：600—900mm。

(9) 酒吧台高：900—l050mm，宽500mm。

(10) 酒吧凳高；600一750mm。

3．商场营业厅(1)单边双人走道宽：1600mm。

(2)双边双人走道宽：2000mm。

(3)双边三人走道宽：2300mm。

(4)双边四人走道宽；3000mm。

(5)营业员柜台走道宽：800mm。

(6)营业员货柜台：厚600mm，高：800—l 000mm。

(7)单*背立货架：厚300—500mm，高：1800—2300mm。

(8)双*背立货架；厚；600—800mm，高：1800—2300mm(9)小商品橱窗：厚：500—800mm，高：400—1200mm。

(10)陈列地台高：400—800mm。

(11)敞开式货架：400—600mm。

(12)放射式售货架：直径2000mm。

(13)收款台：长：1600mm，宽：600mm4．饭店客房(1)标准面积：大：25平方米，中：16—18平方米，小：16平方米。

1．《图纸幅面的要求：一个工程设计，应以平、立、剖面图的大小来确定所采用的图的幅面，并在施工图设计之初就基本有图纸张数考虑。

同一个工程设计，一般不应多于两种图的幅面（目录应采用A4幅面），无论采用横幅还是竖幅图的图签均应放在图的右下角。

图纸宽度：在计算机绘图中，建筑均是以1：1以mm为单位来绘制的，所以设置线宽时应根据出图比例来设置，以达到最终出图的线宽是满足规范要求的。

例如：1：100的图纸墙线宽度设为50mm，1：200的图纸设为100mm。

注：最简单的方法，就是将不同粗细的线宽用不同的颜色来表示，将要加粗的线采用同一种颜色，不管出图比例如何变，最终的图线都是标准的粗细。

2．在建筑制图规范中对最终出图的线宽以有所规定，最常用的就是三种粗细的情况“粗、中粗、细”，粗线基本为0.5mm,主要用于〈1〉平、剖面中被剖切的主要构件轮廓线〈2〉建筑立面的外轮廓线〈3〉建筑大样中被剖切的主要部分的轮廓线〈4〉剖切符号。

中粗线基本为0.3mm，主要用于〈1〉建筑大样中被剖切的次要构件的轮廓线。

〈2〉建筑立面图中窗洞及立面主要转折处的阳角线。

细线计算机上设为0，主要用于以上两种情况以外的地方。

另外虚线一般用于表建施中不可见的但又有必要表达出来的轮廓线。

点画线主要用于轴线，中心线，对称线的表达。

立、剖面中的地平线或地面剖切线一般为1mm宽。

3．出图比例：建筑专业常用的比例有：平、立、剖面图1：100，1：150，1.：200（常用于方案图）；大样图1：20，1；30，1：25，1：50；总图1：500，1：1000。

局部放大图（从大样上引出）1：5，1：10 。

注：同一套图中，应尽量统一比例，比如：大样的比例最好不超两种情况。

一般楼梯间，厨房，卫生间大样比例为1：50，其他大样为1：25。

4．字体：建施图上的字体种类不宜过多，相同类别的标注应尽量采用同一种字体和大小。

如：标注房间名称，一般采用5mm高的仿宋字，图纸引注采用4mm高的仿宋字，图名一般为6~10mm高，比例宜注于图纸右侧，且字高应小于图名。
