传统点火系统的组成、工作原理及特性一、组成传统点火系统的组成如图4—1所示各装置在汽车上的布置如图4—2所示各装置的作用如下：1．电源点火系统的电源是蓄电池或发电机，作用是供给点火系统所需的电能。
发动机起动时由蓄电池供电，正常工作时由发电机供电。
2．点火开关接通或断开点火系统初级电路，控制发动机起动、工作和熄火。
3.点火线圈为自耦变压器，将低电压变为能击穿火花塞间隙所需的高电压。
4．分电器分电器由断电器、配电器、点火提前角调节装置和电容器等组成，其功用是接通和断开点火线圈初级电流，使点火线圈次级产生高压电，并按发动机点火顺序将高压电分送到各气缸火花塞，随发动机转速、负荷和燃油牌号的变化，自动或人为地调节点火提前角。
电容器与断电触点并联，以减小触点分开时的火花，延长触点使用寿命。
5．高压导线用以连接点火线圈与分电器中心插孔以及分电器旁电极和各缸火花塞。
6．火花塞将高压电引入气缸燃烧室，产生电火花点燃可燃混合气。
7．附加电阻改善正常工作时的点火性能和起动时的点火性能。
二、工作原理在传统点火系统中，蓄电池或发电机供给12V低电压，经点火线圈和断电器转变为高电压，再经配电器分送到各缸火花塞，使电极间产生电火花。
发动机工作时，断电器轴连同凸轮一起在发动机凸轮轴的驱动下旋转。
断电器凸轮转动时，断电器触点交替地闭合和打开，因此传统点火系统的工作原理可分为触点闭合，初级电流增长；触点打开，次级绕组产生高压；火花塞电极间火花放电三个阶段进行分析。
传统点火系统的工作原理如图4—3所示。
1、触点闭合，初级电流增长的过程点火系统的初级电路包括蓄电池、点火开关、附加电阻、点火线圈初级绕组、分电器的断电触点及电容器。
初级电路等效电路如图4—4所示。
触点闭合时，初级电流由蓄电池附加电阻Rf流过点火线圈初级绕组N1，初级电流按指数规律增长，并逐渐趋于极限值UB/R，初级电流波形如图4—5(a)所示。
对汽车上的点火线圈而言，在触点闭合后约20ms，初级电流就接近于其极限值。

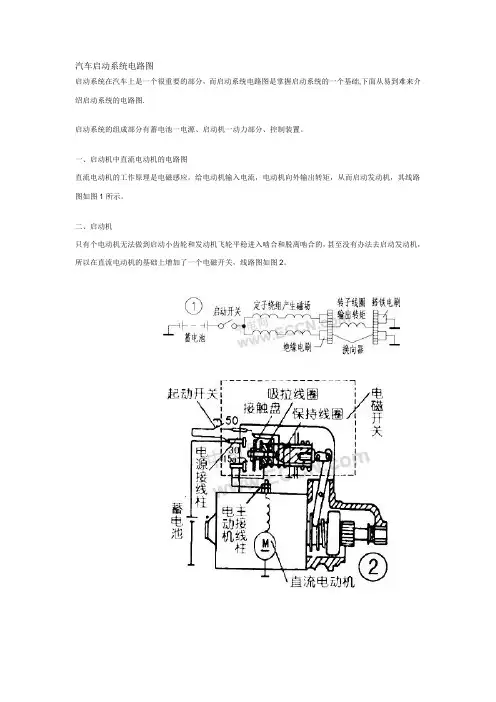

汽车启动系统电路图启动系统在汽车上是一个很重要的部分，而启动系统电路图是掌握启动系统的一个基础,下面从易到难来介绍启动系统的电路图.启动系统的组成部分有蓄电池一电源、启动机一动力部分、控制装置。
一、启动机中直流电动机的电路图直流电动机的工作原理是电磁感应。
给电动机输入电流，电动机向外输出转矩，从而启动发动机，其线路图如图1所示。
二、启动机只有个电动机无法做到启动小齿轮和发动机飞轮平稳进入啮合和脱离啮合的，甚至没有办法去启动发动机，所以在直流电动机的基础上增加了一个电磁开关，线路图如图2。
启动开关闭合后，可移动铁芯在保持和吸拉两个线圈的共同作用下向左移动，带动拨叉使驱动小齿轮向右移动:同时,直流电动机的定子和转子线圈内流经的是小电流,输出转矩小,使驱动小齿轮和飞轮平稳啮合.当铁芯移动到最左侧时，铁芯左端的金属盘同时接触电源接线柱和电动机主接线柱，短路吸拉线圈，电流直接由电源接线柱流到电动机主接线柱，增强了启动时的点火能量和直流电动机的输出转矩,使发动机容易启动。
三、增加了启动继电器的电路图启动开关直接和电磁开关连接，流经的是大电流。
当开关断开时，易产生火花,损害开夭,所以增设了启动继电器，用小电流控制大电流，线路如图3所示.说明：附加电阻接线柱是启动时短路点火系统中的附加电阻,目的是为了增强启动时的点火能量。
原理：小电流经过启动开关、启动继电器中的线圈控制经触电到启动机的大电流，从而保护启动开关。
四、增设了启动复合继电器的电路图为了防止驾驶员在启动结束后没有及时断开启动开关，通过保护继电器自动断开线路，线路图如图4所示.工作原理：当发动机启动后,发电机中性点输出电压，使保护继电器中的线圈流过电流，产生磁场，使K2断开，故启动继电器中的线圈形成断路，使K1断开,从而断开启动机中的电流。
在启动开关没有断开的情况下,保护启动机。
以上是启动机中最常用的电路图，掌握了此电路图,为实际的线路连接和启动系统的故障诊断打下一个基础。

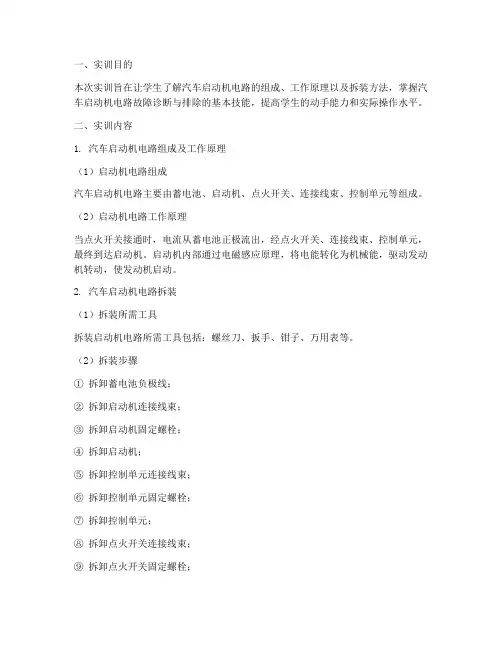

一、实训目的本次实训旨在让学生了解汽车启动机电路的组成、工作原理以及拆装方法，掌握汽车启动机电路故障诊断与排除的基本技能，提高学生的动手能力和实际操作水平。
二、实训内容1. 汽车启动机电路组成及工作原理（1）启动机电路组成汽车启动机电路主要由蓄电池、启动机、点火开关、连接线束、控制单元等组成。
（2）启动机电路工作原理当点火开关接通时，电流从蓄电池正极流出，经点火开关、连接线束、控制单元，最终到达启动机。
启动机内部通过电磁感应原理，将电能转化为机械能，驱动发动机转动，使发动机启动。
2. 汽车启动机电路拆装（1）拆装所需工具拆装启动机电路所需工具包括：螺丝刀、扳手、钳子、万用表等。
（2）拆装步骤① 拆卸蓄电池负极线；② 拆卸启动机连接线束；③ 拆卸启动机固定螺栓；④ 拆卸启动机；⑤ 拆卸控制单元连接线束；⑥ 拆卸控制单元固定螺栓；⑦ 拆卸控制单元；⑧ 拆卸点火开关连接线束；⑨ 拆卸点火开关固定螺栓；⑩ 拆卸点火开关。
3. 汽车启动机电路故障诊断与排除（1）故障现象启动机无法启动、启动无力、启动时伴有异响等。
（2）故障诊断方法① 检查蓄电池电压；② 检查启动机连接线束；③ 检查启动机内部线圈、齿轮等部件；④ 检查控制单元；⑤ 检查点火开关。
（3）故障排除方法① 重新连接蓄电池负极线；② 检查并修复启动机连接线束；③ 检查并修复启动机内部线圈、齿轮等部件；④ 重新连接控制单元连接线束；⑤ 检查并修复控制单元；⑥ 重新连接点火开关连接线束；⑦ 检查并修复点火开关。
三、实训总结通过本次实训，学生掌握了汽车启动机电路的组成、工作原理以及拆装方法，了解了汽车启动机电路故障诊断与排除的基本技能。
在实训过程中，学生积极参与，动手能力得到了锻炼，为今后从事汽车维修工作打下了基础。
四、实训建议1. 加强学生对汽车启动机电路理论知识的讲解，提高学生对启动机电路的认识。
2. 增加实训课时，让学生有更多时间进行实际操作。
3. 在实训过程中，注重培养学生的安全意识，确保实训过程安全有序。

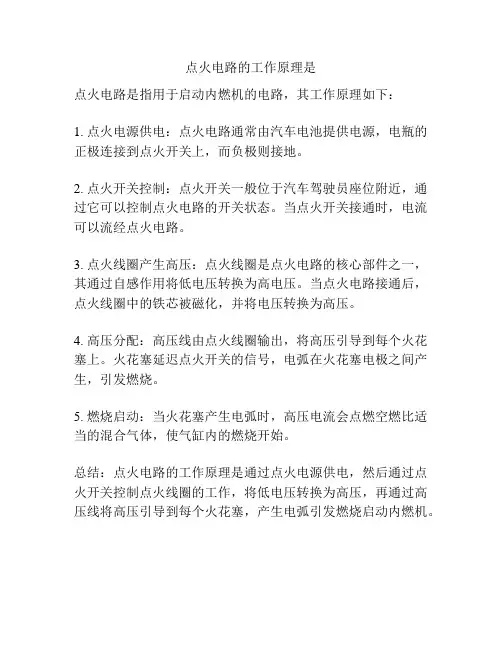

点火电路的工作原理是
点火电路是指用于启动内燃机的电路，其工作原理如下：
1. 点火电源供电：点火电路通常由汽车电池提供电源，电瓶的正极连接到点火开关上，而负极则接地。
2. 点火开关控制：点火开关一般位于汽车驾驶员座位附近，通过它可以控制点火电路的开关状态。
当点火开关接通时，电流可以流经点火电路。
3. 点火线圈产生高压：点火线圈是点火电路的核心部件之一，其通过自感作用将低电压转换为高电压。
当点火电路接通后，点火线圈中的铁芯被磁化，并将电压转换为高压。
4. 高压分配：高压线由点火线圈输出，将高压引导到每个火花塞上。
火花塞延迟点火开关的信号，电弧在火花塞电极之间产生，引发燃烧。
5. 燃烧启动：当火花塞产生电弧时，高压电流会点燃空燃比适当的混合气体，使气缸内的燃烧开始。
总结：点火电路的工作原理是通过点火电源供电，然后通过点火开关控制点火线圈的工作，将低电压转换为高压，再通过高压线将高压引导到每个火花塞，产生电弧引发燃烧启动内燃机。
汽车点火工作原理
汽车点火是一个关键的步骤，它的工作原理如下：
1. 点火开关：当驾驶员将汽车的点火开关扭动到"ON"或"ACC"位置时，电路将会打开。
2. 点火继电器：电路下一步会激活点火继电器。
这个继电器负责给其他系统提供电源，如燃油泵和控制单元。
3. 首次点火：当驾驶员转动点火开关至"START"位置时，电路将会连接到发动机的启动马达。
马达会旋转曲轴，以便给发动机提供足够的动力来启动。
4. 点火线圈：一旦发动机启动并运转，点火线圈将会工作。
点火线圈作用是将电池的低电压升高为发动机所需的高电压。
5. 分配点火：点火线圈会将高电压通过分配器传输到每个汽缸的火花塞。
火花塞的作用是在活塞达到其最高压缩位置时，产生一个火花点燃空气-燃料混合物。
6. 点火时间：发动机控制单元(ECU)会监测发动机的转速和其
他相关参数，并确定何时来点燃每个汽缸的混合物。
ECU会
根据这些参数控制点火线圈的工作时间，确保最佳的点火时机。
综上所述，汽车点火的工作原理是通过点火开关、点火继电器、点火线圈和火花塞，以及发动机控制单元(ECU)的调节来实现的。
汽车的点火原理
汽车的点火原理是通过产生高压电火花，使油气混合物在发动机汽缸中燃烧，从而驱动汽车正常运行。
具体的点火原理包括以下几个步骤：
1. 蓄电池提供电源：汽车蓄电池是整个点火系统的电源，通过蓄电池提供的直流电流，点火系统中的各个部件得以工作。
2. 点火开关：当驾驶员将点火钥匙转动到启动位置时，点火开关会接通电源，使电流进入点火系统。
3. 点火线圈：点火线圈是点火系统中的重要组成部分。
当点火开关接通电源后，点火线圈会在短时间内积累电能，并将电能转化为高压电流。
4. 火花塞：高压电流通过引导线传输到火花塞上，火花塞接收到高压电流后会产生电火花。
5. 燃油喷射系统：在汽缸内，燃油喷射系统会将适量的汽油喷射到火花塞附近，以确保有足够的燃料与电火花混合。
6. 排气门：电火花引燃混合物后，产生爆炸燃烧，生成的燃气推动活塞，驱动曲轴转动。
同时，排气门会打开，将燃烧后的废气排放出汽缸。
通过以上步骤，汽车的点火系统能够实现油气燃烧，推动发动
机运转。
而发动机的运转，进而带动传动系统的工作，实现汽车的正常行驶。
传统点火系统的组成及原理1.点火线圈：点火线圈是点火系统中最核心的部件之一、它是一个电磁感应装置，由一个一次线圈和一个二次线圈组成。
在发动机工作期间，点火线圈将低电压电流转换为高电压电流，并通过导线传递到火花塞上。
2.分电器：分电器是连接点火线圈与火花塞的中间装置。
它主要用于将从点火线圈发出的高压电流分配到各个火花塞上。
分电器通过旋转分配塔和分配槽的设计，使电流从点火线圈通过分电器的中心杆传导到各个火花塞。
3.点火开关：点火开关是控制点火系统工作的开关装置。
它通过连接或断开电路，使点火系统开始或停止工作。
点火开关通常安装在车辆的驾驶室内，方便驾驶员操作。
4.点火盖：点火盖是点火系统中的保护装置。
它位于点火线圈和火花塞之间，防止水分、灰尘和其他杂质进入点火线圈和火花塞，干扰点火系统的正常工作。
整个传统点火系统的工作原理可以简单分为以下几个步骤：1.点火开关通电：当驾驶员启动发动机时，点火开关被接通，电路闭合，点火系统开始工作。
2.点火线圈工作：点火开关闭合后，低电压电流从电瓶上的电路通过点火线圈的一次线圈流过，产生一个磁场。
3.高压电流产生：点火线圈的二次线圈和一次线圈之间存在铁芯，磁场的变化通过感应作用再次转换为二次线圈上的高压电流。
这个高压电流具有足够的能量来产生火花。
4.火花塞点火：高压电流从点火线圈传递到分电器，然后通过分电器的旋转运动分配到各个火花塞上。
当电流进入火花塞时，由于电阻丝的阻碍，电流会产生火花，点燃混合气体。
5.发动机燃烧：火花点燃混合气体后，燃烧会自动进行。
燃烧产生的高压气体推动发动机活塞运动，驱动车辆。
需要注意的是，传统点火系统虽然稳定可靠，但在点火效率、能源利用和环保方面存在一些不足。
因此，近年来逐渐替代传统点火系统的是电子点火系统，其采用电子模块来控制和调整点火时机，具有更高的点火精度和燃烧效率。

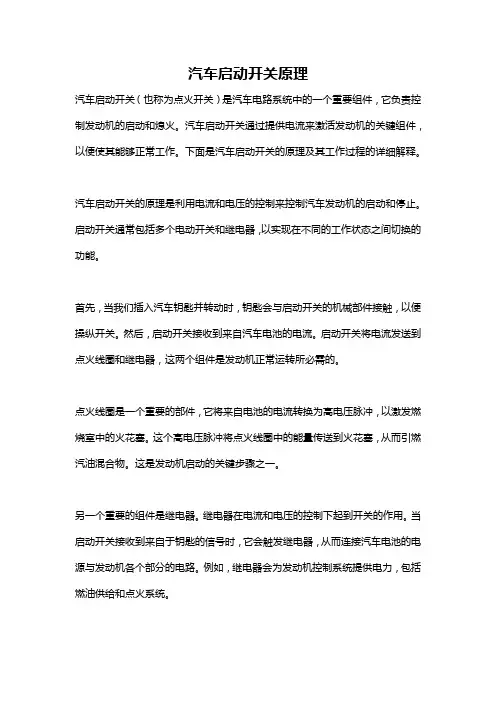

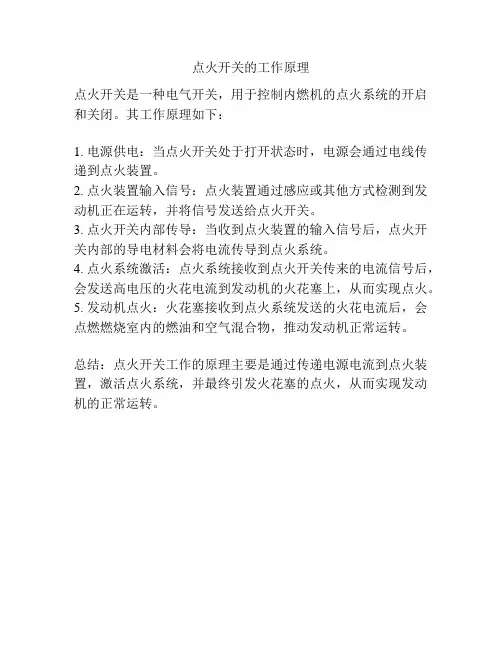

汽车启动开关原理汽车启动开关（也称为点火开关）是汽车电路系统中的一个重要组件，它负责控制发动机的启动和熄火。
汽车启动开关通过提供电流来激活发动机的关键组件，以便使其能够正常工作。
下面是汽车启动开关的原理及其工作过程的详细解释。
汽车启动开关的原理是利用电流和电压的控制来控制汽车发动机的启动和停止。
启动开关通常包括多个电动开关和继电器，以实现在不同的工作状态之间切换的功能。
首先，当我们插入汽车钥匙并转动时，钥匙会与启动开关的机械部件接触，以便操纵开关。
然后，启动开关接收到来自汽车电池的电流。
启动开关将电流发送到点火线圈和继电器，这两个组件是发动机正常运转所必需的。
点火线圈是一个重要的部件，它将来自电池的电流转换为高电压脉冲，以激发燃烧室中的火花塞。
这个高电压脉冲将点火线圈中的能量传送到火花塞，从而引燃汽油混合物。
这是发动机启动的关键步骤之一。
另一个重要的组件是继电器。
继电器在电流和电压的控制下起到开关的作用。
当启动开关接收到来自于钥匙的信号时，它会触发继电器，从而连接汽车电池的电源与发动机各个部分的电路。
例如，继电器会为发动机控制系统提供电力，包括燃油供给和点火系统。
一旦发动机启动，启动开关会自动返回到熄火位置，并切断电源。
但是，启动开关通常还具有其他设置，包括点火开启、点火关断和空档挡位。
这些设置允许驾驶员在不同的状态下控制发动机，比如将发动机保持运行状态或停止运行。
在汽车启动开关的工作过程中，还有一些额外的安全功能。
例如，如果发动机在启动过程中发生故障或出现问题，启动开关会立即切断电流，以防止进一步的损坏。
这是为了保护发动机及其关键部件的安全。
此外，现代汽车启动开关还具备一些先进的功能，例如智能启动系统和远程启动功能。
智能启动系统可以通过识别驾驶员附近的智能钥匙来自动启动发动机，无需插入钥匙进行手动操控。
远程启动功能允许驾驶员通过遥控器或手机应用程序远程启动发动机，以在车辆启动之前预热或冷却车内温度。

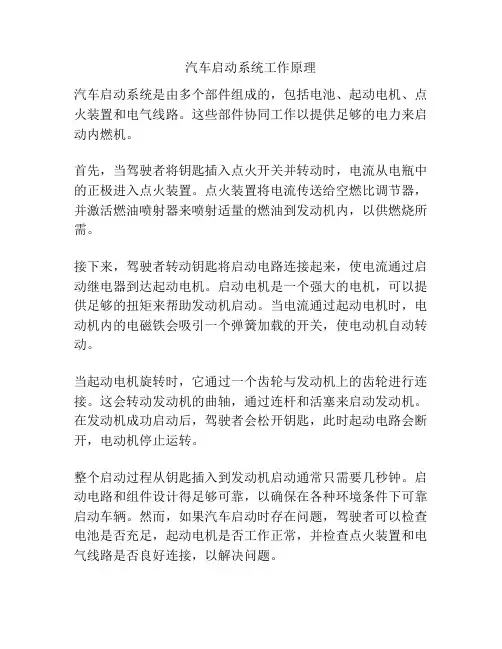

汽车启动系统工作原理
汽车启动系统是由多个部件组成的，包括电池、起动电机、点火装置和电气线路。
这些部件协同工作以提供足够的电力来启动内燃机。
首先，当驾驶者将钥匙插入点火开关并转动时，电流从电瓶中的正极进入点火装置。
点火装置将电流传送给空燃比调节器，并激活燃油喷射器来喷射适量的燃油到发动机内，以供燃烧所需。
接下来，驾驶者转动钥匙将启动电路连接起来，使电流通过启动继电器到达起动电机。
启动电机是一个强大的电机，可以提供足够的扭矩来帮助发动机启动。
当电流通过起动电机时，电动机内的电磁铁会吸引一个弹簧加载的开关，使电动机自动转动。
当起动电机旋转时，它通过一个齿轮与发动机上的齿轮进行连接。
这会转动发动机的曲轴，通过连杆和活塞来启动发动机。
在发动机成功启动后，驾驶者会松开钥匙，此时起动电路会断开，电动机停止运转。
整个启动过程从钥匙插入到发动机启动通常只需要几秒钟。
启动电路和组件设计得足够可靠，以确保在各种环境条件下可靠启动车辆。
然而，如果汽车启动时存在问题，驾驶者可以检查电池是否充足，起动电机是否工作正常，并检查点火装置和电气线路是否良好连接，以解决问题。
