64D半自动闭塞简介第一节半自动闭塞的定义及技术要求一、闭塞定义：为了保证区间列车运行的安全，在一个区间里只允许有一个列车运行；这种用信号和凭证来保证列车安全空间间隔制运行的技术方法称为闭塞。

二、闭塞的分类：目前使用的有：自动闭塞、自动站间闭塞、半自动闭塞，早期使用的有路签路牌闭塞等。

三、半自动闭塞的定义：半自动闭塞是以出站信号机的开放作为占用区间的凭证，列车出发后即自动关闭出站信号机。

办理闭塞手续、开放出站信号和确认列车的完整到达，均靠人工参与；列车的出发、到达，人工办理的信息均靠设备自动传递。

这种由人工办理、确认和设备自动传递信息共同完成闭塞作用的设备称为半自动闭塞。

四、继电半自动闭塞的定义：主要用继电器电路完成半自动闭塞技术要求的设备称为继电半自动闭塞。

五、继电半自动的分类：用于单线区段的64D、64Y，用于双线区段的64F；单线区段还有少量的D66型。

广泛使用的是64D半自动闭塞，目前我段管内半自动闭塞使用的是64D。

六、64D继电半自动闭塞的技术要求：1、只有区间在空闲状态，由发车站发出请求发车信号，并收到接车站同意接车信号之后，发车站的闭塞机才能开通；出站信号才能开放。

接车站发出同意接车信号后，闭塞机即应处于闭塞状态。

2、列车出发以后，进入发车站轨道电路（半自动闭塞用），出站信号机必须自动关闭（与电气集中结合后，出站信号机的关闭时机为列车压入发车进路），这时发车站闭塞机应处于闭塞状态。

3、列车整列进入接车站并出清轨道电路，接车进路解锁后，才能使用复原按钮办理到达复原手续，使闭塞机复原。

4、闭塞机开通后，出站信号机开放前，发车站可以取消闭塞（接车站不可以取消）；但出站信号机开放后，要取消闭塞，为防止列车已经行驶在无法检查的危险区段时，错误地办理取消手续，必须先关闭出站信号机，再严格按照特定的手续，办理取消手续。

5、闭塞机开通后，发车站的出发信号机和接车站的进站信号机开放前，经双方联系认可，可以利用正线进行调车作业。

64型半⾃动闭塞曹妃甸站站间闭塞⽅式为计轴叠加64D型半⾃动闭塞模式，平时使⽤计轴设备，采⽤站间⾃动闭塞⽅式，计轴设备故障或维修时采⽤64D型半⾃动闭塞。

半⾃动闭塞与站间⾃动闭塞可以互相切换。

以曹妃甸北站⾄曹妃甸站为例介绍电路原理。

闭塞⽅式切换办法，由站间⾃动闭塞切换为半⾃动闭塞，两站值班员电话联系确认区间空闲，未办理闭塞，两站同时按下JTZA,JTZAJ吸起，JTZJ吸起，JSYJ 落下，即转换为半⾃动闭塞⽅式。

由半⾃动闭塞切换为站间⾃动闭塞，计轴设备恢复后，两站值班员⼈⼯确认区间空闲，未办理闭塞，同时按下计轴复零按钮（13秒内），使QGJ吸起，两站值班员同时按下计轴使⽤按钮，使JTZJ落下，计轴使⽤继电器吸起，即转换为站间⾃动闭塞⽅式。

计轴复零按钮按下，JFLAJ吸起，JFLJ吸起，13秒后QJFLJ吸起，即切断JFLJ励磁电路。

⼀、半⾃动闭塞模式平时，两站BSJ吸起，FSBJ吸起，JTZJ吸起，其它继电器全部落下。

两站的FBD和JBD都熄灭，办理顺序，曹妃甸站向曹妃甸北站发车：1、曹妃甸站按下BSA，BSAJ1吸起，BSAJ吸起，ZDJ吸起→XZJ吸起光电传输机采集到ZDJ吸起，向曹妃甸北站发送⼀个正极性脉冲，使曹妃甸北站光电传输机驱动ZXJ吸起，电铃鸣响。

曹妃甸站ZDJ励磁电路：KZ→ZXJ53→FXJ53→BSJ22→ZKJ23→TJJ33→BSAJ12→HDJ33→ZDJ1-4→KF,ZDJ线圈上并有电容，缓放⽤。

XZJ励磁电路：KZ→FDJ53→BSJ32→FSBJ22→ZDJ42→XZJ1-4→KF,XZJ线圈上并有电容，缓放⽤。

曹妃甸北站ZXJ（由光电传输机驱动）吸起→HDJ吸起,HDJ线圈上并有电容，缓放⽤。

HDJ励磁电路：KZ→BSJ52→ZXJ12→ZKJ53→TCJ53→HDJ1-4→KF曹妃甸站松开BSA，BSAJ1、BSAJ落下，→ZDJ落下（缓放）使曹妃甸北站ZXJ 落下，电铃停响，并断开HDJ的励磁电路。

64型单线半自动闭塞设备原理及日常维护故障处理一、64D 型单线继电半自动闭塞设备原理第一节概述半自动闭塞设备是区间列车运行的一种联络方法，它以出站信号机的开放作为列车占用区间的凭证，通过相邻两站的半自动闭塞设备相互控制，保证一个区间内的一条线路上，同时只能运行一列列车。

单线区段是指上下行列车通行共用一条线路，双线区段是指上下行列车有各自的通行线路。

我国目前半自动闭塞区段采用的闭塞设备为64D型（单线）、64S型（双线）。

这里主要介绍64D型单线继电半自动闭塞。

一、设备组成图1-1单线断电半自动闭塞设备示意图64D型单线继电半自动闭塞设备是用继电器来完成两站间闭塞的，其设备示意图如图1-1所示。

相邻两站各设一套半自动闭塞设备组合，两站之间通过一对架空外线连接。

其设备主要包括室内设备和室外设备两大部分。

（一）室内设备64D 型单线继电半自动闭塞室内设备主要有闭塞电话、控制按钮（闭塞按钮BSA、复原按钮FUA、事故按钮SGA）、表示灯（接车表示灯JBD和发车表示灯FBD）、电铃及8个单元控制电路组成（旧式闭塞机已经被淘汰）。

8个单元控制电路是：（1）线路继电器电路，包括正线继电器ZXJ、负线继电器FXJ。

（2）信号发送器电路，包括正电继电器ZDJ、负电继电器FDJ。

（3）闭塞继电器BSJ电路。

（4）接车接收器电路，包括回执到达继电器HDJ、同意接车继电器TJJ、通知出发继电器TCJ。

（5）发车接收器电路，包括选择继电器XZJ、准备开通继电器ZKJ、开通继电器KTJ。

（6）复原继电器FUJ电路。

（7）轨道继电器GDJ电路。

（8）表示灯电路，包括接车表示灯JBD和发车表示灯FBD两组六个表示灯。

（二）室外设备室外设备主要有轨道电路、出站信号机和供两站联系用的闭塞外线等。

1．轨道电路为了监督列车的出发和到达，在进站信号机内方设有一段不少于25 m长的轨道电路。

当出发列车占用这段轨道电路时，由于轨道继电器落下，使闭塞机的开通继电器KTJ落下，出发信号机即自动关闭。

64D半自动继电器闭塞简介和常见故障处理1.电路简单说明电路主要有线路继电器电路，脉冲信号继电器电路，发车接收器电路，接车接收器电路，闭塞继电器电路，复原继电器电路，控制台表示灯电路和电铃电路组成。

2. 64D半自动继电器闭塞正常接发车时的动作程序第一步办理请求发车手续：发车站（甲站）按压闭塞按钮BSA，使闭塞按钮继电器BSAJ吸起，接通正电继电器励磁电路，使正电继电器ZDJ吸起，向接车站（乙站）发送正脉冲信号，同时使本站XZJ励磁吸起并自闭。

接车站收到正脉冲信号后正线路继电器ZXJ（乙站）励磁，先使回执到达继电器HDJ吸起，ZXJ缓放落下后与HDJ配合使得乙站的同意接车继电器TJJ励磁并自闭，接通乙站的接车表示灯（JBD）黄(U)灯点亮。

乙站的TJJ吸起与HDJ吸起接点配合使得本站的负电继电器FDJ吸起，向发车站（甲站）发送负脉冲信号，发车站收到负脉冲信号后，负线路继电器FXJ（甲站）励磁，使得甲站的准备开通继电器ZKJ吸起并自闭，ZKJ吸起导致GDJ 吸起点亮发车表示灯FBD黄（U）灯点亮。

请求发车手续结束。

甲站接通公式⑴BSAJ电路KZ—BSA1—BSAJ 1-4线圈—KF⑵ZDJ 电路KZ--ZXJ51-53—FXJ53-51—BSJ21-22--ZKJ21-23---TJJ33-31---BSAJ12-11--HDJ31-33—ZDJ 1-4线圈-–KF⑶XZJ电路KZ—FDJ61-63—BSJ31-32—FSBJ21-22—ZDJ42-41—XZJ3-4线圈—KF⑷FXJ电路Z（乙站）—FDJ32-31—电缆—(进入甲站)FDJ31-33—ZDJ21-23—FXJ线圈—ZXJ线圈—FDJ23-21—ZDJ33-31—（返回乙站）电缆—ZDJ31-33—FDJ21-22—FFXJ继电器吸起，闭塞电铃鸣响⑸ZKJ电路KZ—FDJ61-63—BSJ31-32—FXJ31-32—XZJ31-32—ZKJ线圈—KF⑹GDJ电路KZ—GJF71-72—ZKJ41-42—GDJ1-4线圈--KF⑺FBD电路JZ—TCJ71-73—TJJ71-73—BSJ71-72—KTJ71-73—GDJ71-72—黄灯—JF乙站接通公式⑴ZXJ电路Z（甲站）—ZDJ32-31—电缆—(进入乙站)ZDJ31-33—FDJ21-23—ZXJ线圈—FXJ线圈—ZDJ23-21—FDJ33-31—（返回甲站）电缆—FDJ31-33—ZDJ21-22—F ZXJ继电器吸起，闭塞电铃鸣响⑵HDJ电路kz—BSJ51-52—ZXJ11-12—ZKJ51-53—TCJ53-51—HDJ1-4线圈--KF⑶TJJ 电路KZ-- BSJ51-52—ZXJ11-13—HDJ61-62—FUJ61-63--TJJ1-4线圈--KF⑷JBD电路JZ—TCJ71-73—TJJ71-72—BSJ61-62--FDJ31-33—HDJ53-51—黄灯—JF⑸FDJ电路KZ--ZXJ51-53—FXJ53-51—BSJ21-22—TJJ22-21—HDJ21-21—TCJ21-22--ZDJ1-4线圈-–KF第二步办理同意接车手续：接车站（乙站）按压闭塞按钮BSA，使闭塞按钮继电器BSAJ吸起，接通正电继电器励磁电路，使正电继电器ZDJ吸起，向发车站（甲站）发送正脉冲信号。

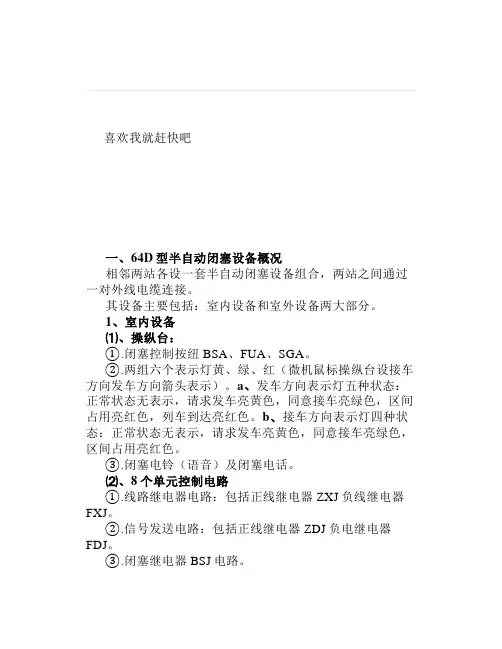

喜欢我就赶快吧一、64D型半自动闭塞设备概况相邻两站各设一套半自动闭塞设备组合，两站之间通过一对外线电缆连接。

其设备主要包括：室内设备和室外设备两大部分。

1、室内设备⑴、操纵台：①.闭塞控制按纽BSA、FUA、SGA。

②.两组六个表示灯黄、绿、红（微机鼠标操纵台设接车方向发车方向箭头表示）。

a、发车方向表示灯五种状态：正常状态无表示，请求发车亮黄色，同意接车亮绿色，区间占用亮红色，列车到达亮红色。

b、接车方向表示灯四种状态：正常状态无表示，请求发车亮黄色，同意接车亮绿色，区间占用亮红色。

③.闭塞电铃（语音）及闭塞电话。

⑵、8个单元控制电路①.线路继电器电路：包括正线继电器ZXJ负线继电器FXJ。

②.信号发送电路：包括正线继电器ZDJ负电继电器FDJ。

③.闭塞继电器BSJ电路。

④.接车接收器电路：包括回执到达继电器HDJ，同意接车继电器TJJ，通知出发继电器TCJ。

⑤.发车接收电路；包括选择继电器XZJ准备开通继电器ZKJ开通继电器KTJ。

⑥.复原继电器FUJ。

⑦.轨道继电器GDJ。

⑧.表示灯电路：包括接车表示灯JBD发车表示灯FBD 两组六个表示灯。

⑶、半自动闭塞室内继电器（共计19台）B1：HDJ、BSJ、KTJ、ZDJ、FUJ、GDJ、FUAJ、SGAJ、BSAJ及整流变压器B2：ZXJ、FXJ、FUJ、ZKJ、XZJ、TJJ、TCJ、JSBJ、FSBJ、DLJC1电容：（供ZDJ、FDJ缓放）C2电容：（供HDJ、ZKJ缓放）C4电容：（供XZJ缓放）3、室外设备室外设备主要包括出站信号机、进站信号机和供两站联系闭塞外线等。

⑴、轨道电路为了监督列车的出发和到达在进站信号机内方设有一段不少于25m的轨道电路,当出发列车占用这段轨道时，接车站接车表示灯、发车站发车表示灯点红灯，并构成复原条件。

⑵、出站信号机作为列车占用区间的凭证，当发车进路已锁闭，并且两站的车站值班员办理闭塞后，才能使发车站的发车接收电路中的开通继电器KTJ↑吸起，出站信号机才能开放。

64D半自动闭塞概念：半自动闭塞是以人工来办理闭塞及开发出站信号机，而由出发列车自动关闭出站信号机并实现区间闭塞的一种闭塞方式。

一、电路的构成原理1、设计原则（1）采用“＋、－、＋”三个不同极性的直流脉冲组成允许发车条件（2）当列车进入发车站GD，是发车站的闭塞机闭塞，同时发出一个“＋”（通知出发）至接车站且该信号将接车站的FUJ电路断开（3）列车完整到达，接车站GD送一个复原“－”后，发车站才解除闭塞（4）区间信号设备满足“故障————安全”的原则，GD电路必须采用闭路式2、信息传递情况（1）请求发车信号＋（2）自动回执信号－（3）同意接车信号＋（4）出车通知信号＋（5）到达复原信号－（6）取消复原信号－（7）事故复原信号－二、办理手续1、正常办理（设甲——发车站、乙———接车站）（1）甲站向乙站请求发车初始状态 JBD FBD 全灭BSA 甲——“请求发车＋”————乙FBD ———“自动回执－”———JBD（2）乙站同意接车甲———“同意接车＋”———乙BSAFBD FBD DL响 JBD JBD 此时甲站乙站区间已开通，甲站出站信号机已开放（3）列车从甲站出此时甲站FBD ,办理发车进路，开放出站信号机甲（出发通知＋） JBD DL响出站信号机关闭 FBD（4）到达乙站准备接车进路乙 JBD FBD 进站信号机关闭（5）到达复原甲 FBD灭“原复达到”乙 FUA（JBD FBD 灭）2、取消复原（1）发这站已发出请求发车信号，其已收到自动回执信号甲 FBD 乙 JBD甲 FUA 办理取消复原（2）发车站收到同意接车信号，但出站信号机未开放甲 FUA 办理取消复原（3）发车站开放出站信号机，但未发车首先确认未发车，其次办理进路解锁，关闭出站信号机，甲 FUA 办理取消复原3、事故复原（1）停电恢复（2）接车站轨道电路故障（3）有区间返回原车站的路用列车条件：1 双方确认空闲2双方确认信号机关闭三、电路动作顺序一、正常办理 BSJ 其余都 JBD FBD均灭甲BSA ZDJ C1充电 ZXJ DL响乙XZJ C2充电 HDJ C2充电BSA ZDJ (缓放） ZXJ DL停TJJ○（吸起自闭 HDJZKJ○ FXJ FDJC2充电 DL 响 C1充电 HDJ FDJ JBD GDJ FXJFBD继电器状态：甲站 XZJ ZKJ GDJ BSJ FBD乙站 TJJ BSJ JBD2、乙站同意接车 TJJ○甲 KTJ○ GJ ZXJ ZDJ BSJ BSA 乙 FBD JBDZXJ ZDJ BSA 继电器状态：甲 BSJ XZJ ZKJ GDJ KTJ FBD乙 TJJ JBD3、列车出发 KTJ DL响甲开放信号 XZJ BSJ ZDJ ZXJ 列车压入GD GDJ FBD TJJ○ZKJ KTJ ZDJ ZXJ TJJ GDJ TCJ○JBD 继电器状态：甲站全落 FBD乙站 TCJ GDJ JBD4、列车到达乙站GDJ HDJ○ FBD出清GDJ继电器状态：甲站全落 FBD乙站 TCJ GDJ HDJ FBD5、到达复原甲 FUJ FXJ FDJ FUA 乙BSJ ○ FBD灭 DL响 FUJ BSJ TCJ GDJ JBD FBD 均灭 HDJ FUJ FXJ FDJ FUA FUJ继电器状态：甲站 BSJ FBD灭乙站 BSJ JBD 灭二、取消复原条件：1区间还没闭塞2列车还没出发（1）甲站收到自动回执信号 FBD 以后此时：甲站 XZJ ZKJ GDJ BSJ FBD乙站 TJJ BSJ JBD甲站乙站FUA FDJ 取消复原 FXJ FUJ TJJ XZJ ZKJ GDJ FBD 灭 DL 响 JBD灭FUA FDJ FXJ FUJ （2）甲站收到乙站的同意接车信号 FBD 未放出站信号机此时：甲站 XZJ ZKJ GDJ BSJ KTJ FBD乙站 TJJ JBD甲站乙站FUA FDJ 取消复原 FXJ FUJ TJJXZJ ZKJ KTJ BSJ○ JBD灭GDJ FBD灭（3）在电气集中车站，甲站开放出站信号机，车未出发前甲站：信号开放 XZJ不能直接以FUA 取消复原，首先人工解锁发车进路，出站信号机关闭 XZJ 、KZ FDJ FUJ BSJ 发车定位5、6 KTJ 电气集中 ZDJ XZJ1-4 KF其余办理方式同前。

64D半自动闭塞简介第一节半自动闭塞的定义及技术要求一、闭塞定义：为了保证区间列车运行的安全，在一个区间里只允许有一个列车运行；这种用信号和凭证来保证列车安全空间间隔制运行的技术方法称为闭塞。

二、闭塞的分类：目前使用的有：自动闭塞、自动站间闭塞、半自动闭塞，早期使用的有路签路牌闭塞等。

三、半自动闭塞的定义：半自动闭塞是以出站信号机的开放作为占用区间的凭证，列车出发后即自动关闭出站信号机。

办理闭塞手续、开放出站信号和确认列车的完整到达，均靠人工参与；列车的出发、到达，人工办理的信息均靠设备自动传递。

这种由人工办理、确认和设备自动传递信息共同完成闭塞作用的设备称为半自动闭塞。

四、继电半自动闭塞的定义：主要用继电器电路完成半自动闭塞技术要求的设备称为继电半自动闭塞。

五、继电半自动的分类：用于单线区段的64D、64Y，用于双线区段的64F；单线区段还有少量的D66型。

广泛使用的是64D半自动闭塞，目前我段管内半自动闭塞使用的是64D。

六、64D继电半自动闭塞的技术要求：1、只有区间在空闲状态，由发车站发出请求发车信号，并收到接车站同意接车信号之后，发车站的闭塞机才能开通；出站信号才能开放。

接车站发出同意接车信号后，闭塞机即应处于闭塞状态。

2、列车出发以后，进入发车站轨道电路（半自动闭塞用），出站信号机必须自动关闭（与电气集中结合后，出站信号机的关闭时机为列车压入发车进路），这时发车站闭塞机应处于闭塞状态。

3、列车整列进入接车站并出清轨道电路，接车进路解锁后，才能使用复原按钮办理到达复原手续，使闭塞机复原。

4、闭塞机开通后，出站信号机开放前，发车站可以取消闭塞（接车站不可以取消）；但出站信号机开放后，要取消闭塞，为防止列车已经行驶在无法检查的危险区段时，错误地办理取消手续，必须先关闭出站信号机，再严格按照特定的手续，办理取消手续。

5、闭塞机开通后，发车站的出发信号机和接车站的进站信号机开放前，经双方联系认可，可以利用正线进行调车作业。

64D半自动闭塞简介第一节半自动闭塞的定义及技术要求一、闭塞定义：为了保证区间列车运行的安全，在一个区间里只允许有一个列车运行；这种用信号和凭证来保证列车安全空间间隔制运行的技术方法称为闭塞。

二、闭塞的分类：目前使用的有：自动闭塞、自动站间闭塞、半自动闭塞，早期使用的有路签路牌闭塞等。

三、半自动闭塞的定义：半自动闭塞是以出站信号机的开放作为占用区间的凭证，列车出发后即自动关闭出站信号机。

办理闭塞手续、开放出站信号和确认列车的完整到达，均靠人工参与；列车的出发、到达，人工办理的信息均靠设备自动传递。

这种由人工办理、确认和设备自动传递信息共同完成闭塞作用的设备称为半自动闭塞。

四、继电半自动闭塞的定义：主要用继电器电路完成半自动闭塞技术要求的设备称为继电半自动闭塞。

五、继电半自动的分类：用于单线区段的64D、64Y，用于双线区段的64F；单线区段还有少量的D66型。

广泛使用的是64D半自动闭塞，目前我段管内半自动闭塞使用的是64D。

六、64D继电半自动闭塞的技术要求：1、只有区间在空闲状态，由发车站发出请求发车信号，并收到接车站同意接车信号之后，发车站的闭塞机才能开通；出站信号才能开放。

接车站发出同意接车信号后，闭塞机即应处于闭塞状态。

2、列车出发以后，进入发车站轨道电路（半自动闭塞用），出站信号机必须自动关闭（与电气集中结合后，出站信号机的关闭时机为列车压入发车进路），这时发车站闭塞机应处于闭塞状态。

3、列车整列进入接车站并出清轨道电路，接车进路解锁后，才能使用复原按钮办理到达复原手续，使闭塞机复原。

4、闭塞机开通后，出站信号机开放前，发车站可以取消闭塞（接车站不可以取消）；但出站信号机开放后，要取消闭塞，为防止列车已经行驶在无法检查的危险区段时，错误地办理取消手续，必须先关闭出站信号机，再严格按照特定的手续，办理取消手续。

5、闭塞机开通后，发车站的出发信号机和接车站的进站信号机开放前，经双方联系认可，可以利用正线进行调车作业。

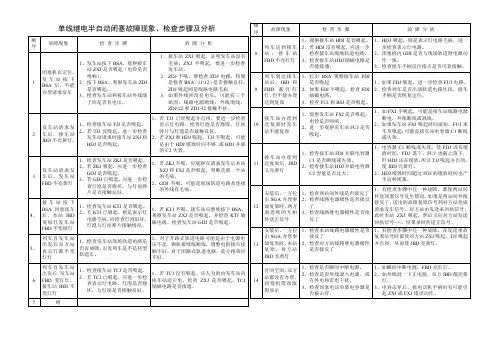

64D半自动闭塞故障处理手册work Information Technology Company.2020YEAR64D继电半自动闭塞故障处理手册目录一、 64D继电半自动闭塞的设备组成 (1)二、 64D继电半自动闭塞正常办理流程图 (1)三、64D继电半自动闭塞常见故障及处理方法 (3)1.发车站按下BSA后不能办理请求发车 (3)2.发车站按下BSA后，JBD不亮黄灯 (4)3.发车站按下BSA后发车站FBD不亮黄灯 (4)4.接车站按下BSA后同意接车后JBD不变绿灯，发车站FBD不变绿灯 (5)5.列车到达后，接车站FBD不亮红灯 (6)6.列车到达后，JBD和FBD都亮红灯，但不能办理到达复原 (6)7.接车站办理到达复原时，发车站不能复原 (6)8.接车站办理到达复原后，JBD又亮黄灯 (6)一、64D继电半自动闭塞的设备组成1.和表示元件：按钮、表示灯、电铃、计数器等，安装在控制台。
