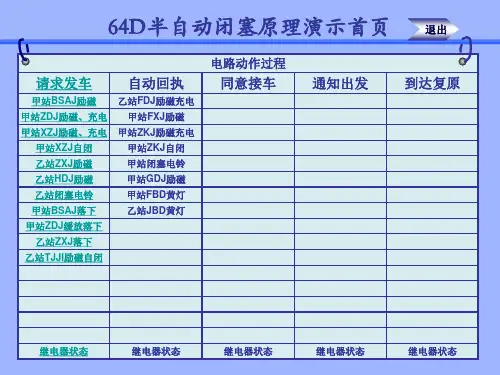

64D半自动闭塞原理演示

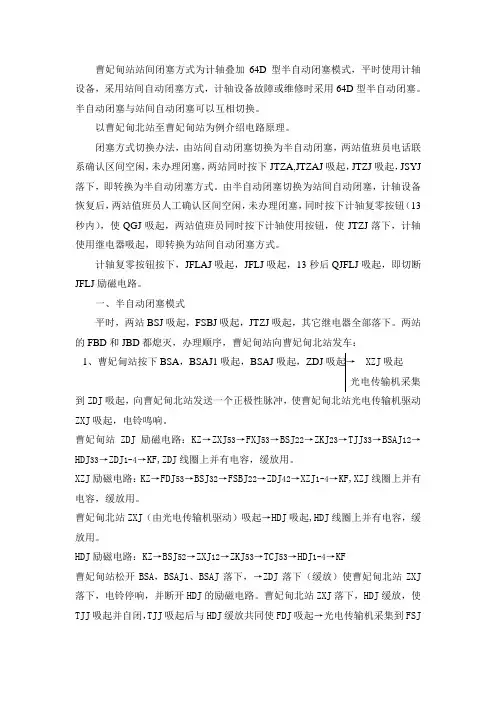

曹妃甸站站间闭塞方式为计轴叠加64D型半自动闭塞模式，平时使用计轴设备，采用站间自动闭塞方式，计轴设备故障或维修时采用64D型半自动闭塞。

半自动闭塞与站间自动闭塞可以互相切换。

以曹妃甸北站至曹妃甸站为例介绍电路原理。

闭塞方式切换办法，由站间自动闭塞切换为半自动闭塞，两站值班员电话联系确认区间空闲，未办理闭塞，两站同时按下JTZA,JTZAJ吸起，JTZJ吸起，JSYJ 落下，即转换为半自动闭塞方式。

由半自动闭塞切换为站间自动闭塞，计轴设备恢复后，两站值班员人工确认区间空闲，未办理闭塞，同时按下计轴复零按钮（13秒内），使QGJ吸起，两站值班员同时按下计轴使用按钮，使JTZJ落下，计轴使用继电器吸起，即转换为站间自动闭塞方式。

计轴复零按钮按下，JFLAJ吸起，JFLJ吸起，13秒后QJFLJ吸起，即切断JFLJ励磁电路。

一、半自动闭塞模式平时，两站BSJ吸起，FSBJ吸起，JTZJ吸起，其它继电器全部落下。

两站的FBD和JBD都熄灭，办理顺序，曹妃甸站向曹妃甸北站发车：1、曹妃甸站按下BSA，BSAJ1吸起，BSAJ吸起，ZDJ吸起→XZJ吸起光电传输机采集到ZDJ吸起，向曹妃甸北站发送一个正极性脉冲，使曹妃甸北站光电传输机驱动ZXJ吸起，电铃鸣响。

曹妃甸站ZDJ励磁电路：KZ→ZXJ53→FXJ53→BSJ22→ZKJ23→TJJ33→BSAJ12→HDJ33→ZDJ1-4→KF,ZDJ线圈上并有电容，缓放用。

XZJ励磁电路：KZ→FDJ53→BSJ32→FSBJ22→ZDJ42→XZJ1-4→KF,XZJ线圈上并有电容，缓放用。

曹妃甸北站ZXJ（由光电传输机驱动）吸起→HDJ吸起,HDJ线圈上并有电容，缓放用。

HDJ励磁电路：KZ→BSJ52→ZXJ12→ZKJ53→TCJ53→HDJ1-4→KF曹妃甸站松开BSA，BSAJ1、BSAJ落下，→ZDJ落下（缓放）使曹妃甸北站ZXJ 落下，电铃停响，并断开HDJ的励磁电路。

64型单线半自动闭塞设备原理及日常维护故障处理一、64D 型单线继电半自动闭塞设备原理第一节概述半自动闭塞设备是区间列车运行的一种联络方法，它以出站信号机的开放作为列车占用区间的凭证，通过相邻两站的半自动闭塞设备相互控制，保证一个区间内的一条线路上，同时只能运行一列列车。

单线区段是指上下行列车通行共用一条线路，双线区段是指上下行列车有各自的通行线路。

我国目前半自动闭塞区段采用的闭塞设备为64D型（单线）、64S型（双线）。

这里主要介绍64D型单线继电半自动闭塞。

一、设备组成图1-1单线断电半自动闭塞设备示意图64D型单线继电半自动闭塞设备是用继电器来完成两站间闭塞的，其设备示意图如图1-1所示。

相邻两站各设一套半自动闭塞设备组合，两站之间通过一对架空外线连接。

其设备主要包括室内设备和室外设备两大部分。

（一）室内设备64D 型单线继电半自动闭塞室内设备主要有闭塞电话、控制按钮（闭塞按钮BSA、复原按钮FUA、事故按钮SGA）、表示灯（接车表示灯JBD和发车表示灯FBD）、电铃及8个单元控制电路组成（旧式闭塞机已经被淘汰）。

8个单元控制电路是：（1）线路继电器电路，包括正线继电器ZXJ、负线继电器FXJ。

（2）信号发送器电路，包括正电继电器ZDJ、负电继电器FDJ。

（3）闭塞继电器BSJ电路。

（4）接车接收器电路，包括回执到达继电器HDJ、同意接车继电器TJJ、通知出发继电器TCJ。

（5）发车接收器电路，包括选择继电器XZJ、准备开通继电器ZKJ、开通继电器KTJ。

（6）复原继电器FUJ电路。

（7）轨道继电器GDJ电路。

（8）表示灯电路，包括接车表示灯JBD和发车表示灯FBD两组六个表示灯。

（二）室外设备室外设备主要有轨道电路、出站信号机和供两站联系用的闭塞外线等。

1．轨道电路为了监督列车的出发和到达，在进站信号机内方设有一段不少于25 m长的轨道电路。

当出发列车占用这段轨道电路时，由于轨道继电器落下，使闭塞机的开通继电器KTJ落下，出发信号机即自动关闭。

64D半自动继电器闭塞简介和常见故障处理1.电路简单说明电路主要有线路继电器电路，脉冲信号继电器电路，发车接收器电路，接车接收器电路，闭塞继电器电路，复原继电器电路，控制台表示灯电路和电铃电路组成。

2. 64D半自动继电器闭塞正常接发车时的动作程序第一步办理请求发车手续：发车站（甲站）按压闭塞按钮BSA，使闭塞按钮继电器BSAJ吸起，接通正电继电器励磁电路，使正电继电器ZDJ吸起，向接车站（乙站）发送正脉冲信号，同时使本站XZJ励磁吸起并自闭。

接车站收到正脉冲信号后正线路继电器ZXJ（乙站）励磁，先使回执到达继电器HDJ吸起，ZXJ缓放落下后与HDJ配合使得乙站的同意接车继电器TJJ励磁并自闭，接通乙站的接车表示灯（JBD）黄(U)灯点亮。

乙站的TJJ吸起与HDJ吸起接点配合使得本站的负电继电器FDJ吸起，向发车站（甲站）发送负脉冲信号，发车站收到负脉冲信号后，负线路继电器FXJ（甲站）励磁，使得甲站的准备开通继电器ZKJ吸起并自闭，ZKJ吸起导致GDJ 吸起点亮发车表示灯FBD黄（U）灯点亮。

请求发车手续结束。

甲站接通公式⑴BSAJ电路KZ—BSA1—BSAJ 1-4线圈—KF⑵ZDJ 电路KZ--ZXJ51-53—FXJ53-51—BSJ21-22--ZKJ21-23---TJJ33-31---BSAJ12-11--HDJ31-33—ZDJ 1-4线圈-–KF⑶XZJ电路KZ—FDJ61-63—BSJ31-32—FSBJ21-22—ZDJ42-41—XZJ3-4线圈—KF⑷FXJ电路Z（乙站）—FDJ32-31—电缆—(进入甲站)FDJ31-33—ZDJ21-23—FXJ线圈—ZXJ线圈—FDJ23-21—ZDJ33-31—（返回乙站）电缆—ZDJ31-33—FDJ21-22—FFXJ继电器吸起，闭塞电铃鸣响⑸ZKJ电路KZ—FDJ61-63—BSJ31-32—FXJ31-32—XZJ31-32—ZKJ线圈—KF⑹GDJ电路KZ—GJF71-72—ZKJ41-42—GDJ1-4线圈--KF⑺FBD电路JZ—TCJ71-73—TJJ71-73—BSJ71-72—KTJ71-73—GDJ71-72—黄灯—JF乙站接通公式⑴ZXJ电路Z（甲站）—ZDJ32-31—电缆—(进入乙站)ZDJ31-33—FDJ21-23—ZXJ线圈—FXJ线圈—ZDJ23-21—FDJ33-31—（返回甲站）电缆—FDJ31-33—ZDJ21-22—F ZXJ继电器吸起，闭塞电铃鸣响⑵HDJ电路kz—BSJ51-52—ZXJ11-12—ZKJ51-53—TCJ53-51—HDJ1-4线圈--KF⑶TJJ 电路KZ-- BSJ51-52—ZXJ11-13—HDJ61-62—FUJ61-63--TJJ1-4线圈--KF⑷JBD电路JZ—TCJ71-73—TJJ71-72—BSJ61-62--FDJ31-33—HDJ53-51—黄灯—JF⑸FDJ电路KZ--ZXJ51-53—FXJ53-51—BSJ21-22—TJJ22-21—HDJ21-21—TCJ21-22--ZDJ1-4线圈-–KF第二步办理同意接车手续：接车站（乙站）按压闭塞按钮BSA，使闭塞按钮继电器BSAJ吸起，接通正电继电器励磁电路，使正电继电器ZDJ吸起，向发车站（甲站）发送正脉冲信号。

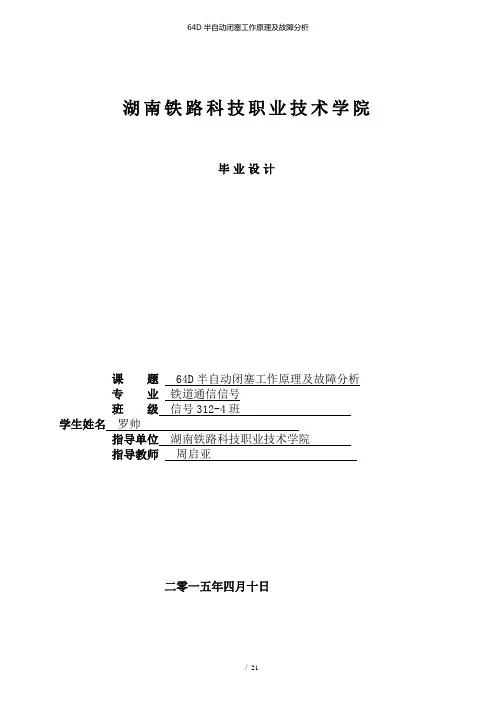

64D半自动闭塞工作原理及故障分析湖南铁路科技职业技术学院毕业设计课题 64D半自动闭塞工作原理及故障分析专业铁道通信信号班级信号312-4班学生姓名罗帅指导单位湖南铁路科技职业技术学院指导教师周启亚二零一五年四月十日摘要本论文通过对《区间信号自动控制》，《车站信号自动控制》等书的学习。

做出有关64D半自动闭塞的工作原理和故障分析，为将来面对各种故障有了更好的应急应对能力。

主要内容包括64D半自动闭塞的构成原理，办理手续原理，组合排列图，组合内部配线表，组合侧面配线表和故障分析。

在分析过程中,力求所用数据正确,并满足相应的技术规范和要求。

半自动闭塞线路中传输的信号是有极性的，在施工、通信线路维护时，外线接线一定要正确，施工维护完毕，一定要认真进行闭塞办理实验。

主备通道应定期进行转换实验，确保通道状态良好，转换实验应天窗点内进行。

关键词：半自动闭塞;配线表;故障分析;工作原理目录第1章半自动闭塞概述 01.164D半自动设计的背景、目的及意义 01.2半自动闭塞的基本概念 01.364D型继电半自动闭塞电路构成原理 (1)第2章 64D型继电半自动闭塞办理与动作原理分析 (4)2.1办理手续 (4)2.264D型继电半自动闭塞在办理过程中的动作分析 (7)第3章 64D型继电半自动闭塞故障分析与处理 (13)3.1故障处理实例 (13)总结16致谢 (16)参考文献17第1章半自动闭塞概述1.1 64D半自动设计的背景、目的及意义19世纪40年代以前，列车运行是采用时间间隔法。

这种方法的主要缺点是不能确保安全。

1842年英国人库克提出了空间间隔法，即先行列车与后续列车间隔开一定空间的运行方法。

因为它能较好地保证行车安全而被广泛采用，逐步形成铁路区间闭塞制度。

1876年电话发明后，不久就有了电话闭塞。

电话（电报）闭塞靠人工保证行车安全，两站间没有设备上的锁闭关系。

1878年英国人泰尔研制成功电气路牌机。

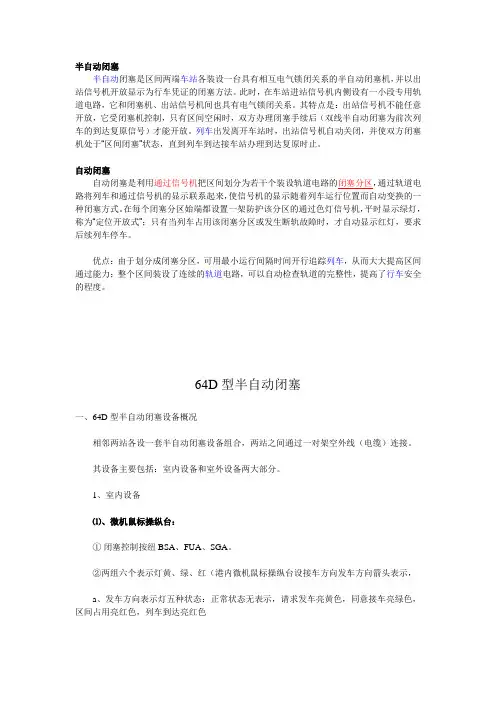

半自动闭塞半自动闭塞是区间两端车站各装设一台具有相互电气锁闭关系的半自动闭塞机，并以出站信号机开放显示为行车凭证的闭塞方法。

此时，在车站进站信号机内侧设有一小段专用轨道电路，它和闭塞机、出站信号机间也具有电气锁闭关系。

其特点是：出站信号机不能任意开放，它受闭塞机控制，只有区间空闲时，双方办理闭塞手续后（双线半自动闭塞为前次列车的到达复原信号）才能开放。

列车出发离开车站时，出站信号机自动关闭，并使双方闭塞机处于“区间闭塞”状态，直到列车到达接车站办理到达复原时止。

自动闭塞自动闭塞是利用通过信号机把区间划分为若干个装设轨道电路的闭塞分区，通过轨道电路将列车和通过信号机的显示联系起来，使信号机的显示随着列车运行位置而自动变换的一种闭塞方式。

在每个闭塞分区始端都设置一架防护该分区的通过色灯信号机，平时显示绿灯，称为“定位开放式”；只有当列车占用该闭塞分区或发生断轨故障时，才自动显示红灯，要求后续列车停车。

优点：由于划分成闭塞分区，可用最小运行间隔时间开行追踪列车，从而大大提高区间通过能力；整个区间装设了连续的轨道电路，可以自动检查轨道的完整性，提高了行车安全的程度。

64D型半自动闭塞一、64D型半自动闭塞设备概况相邻两站各设一套半自动闭塞设备组合，两站之间通过一对架空外线（电缆）连接。

其设备主要包括：室内设备和室外设备两大部分。

1、室内设备⑴、微机鼠标操纵台：①闭塞控制按纽BSA、FUA、SGA。

②两组六个表示灯黄、绿、红（港内微机鼠标操纵台设接车方向发车方向箭头表示，a、发车方向表示灯五种状态：正常状态无表示，请求发车亮黄色，同意接车亮绿色，区间占用亮红色，列车到达亮红色b、接车方向表示灯四种状态：正常状态无表示，请求发车亮黄色，同意接车亮绿色，区间占用亮红色③闭塞电铃（语音）及闭塞电话。

⑵、8个单元控制电路①线路继电器电路：包括正线继电器ZXJ负线继电器FXJ。

②信号发送电路：包括正线继电器ZDJ负电继电器FDJ。

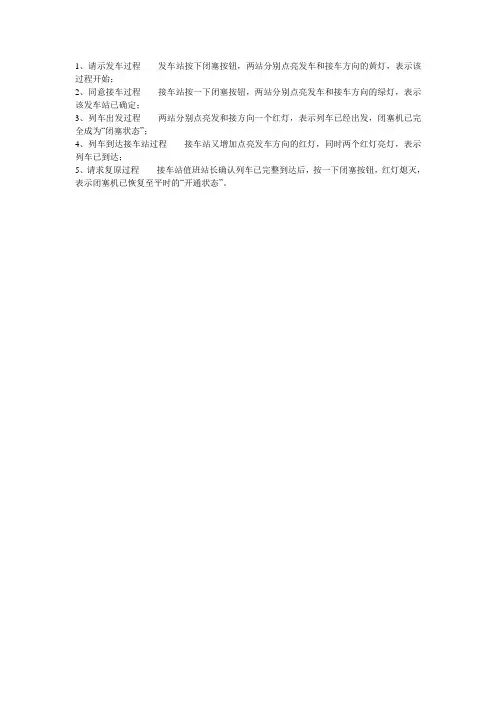

1、请示发车过程------发车站按下闭塞按钮，两站分别点亮发车和接车方向的黄灯，表示该过程开始；
2、同意接车过程------接车站按一下闭塞按钮，两站分别点亮发车和接车方向的绿灯，表示该发车站已确定；
3、列车出发过程------两站分别点亮发和接方向一个红灯，表示列车已经出发，闭塞机已完全成为“闭塞状态”；
4、列车到达接车站过程------接车站又增加点亮发车方向的红灯，同时两个红灯亮灯，表示列车已到达；
5、请求复原过程------接车站值班站长确认列车已完整到达后，按一下闭塞按钮，红灯熄灭，表示闭塞机已恢复至平时的“开通状态”。

64D半自动继电器闭塞简介和常见故障处理1.电路简单说明电路主要有线路继电器电路，脉冲信号继电器电路，发车接收器电路，接车接收器电路，闭塞继电器电路，复原继电器电路，控制台表示灯电路和电铃电路组成。

2. 64D半自动继电器闭塞正常接发车时的动作程序第一步办理请求发车手续：发车站（甲站）按压闭塞按钮BSA，使闭塞按钮继电器BSAJ吸起，接通正电继电器励磁电路，使正电继电器ZDJ吸起，向接车站（乙站）发送正脉冲信号，同时使本站XZJ励磁吸起并自闭。

接车站收到正脉冲信号后正线路继电器ZXJ（乙站）励磁，先使回执到达继电器HDJ吸起，ZXJ缓放落下后与HDJ配合使得乙站的同意接车继电器TJJ励磁并自闭，接通乙站的接车表示灯（JBD）黄(U)灯点亮。

乙站的TJJ吸起与HDJ吸起接点配合使得本站的负电继电器FDJ吸起，向发车站（甲站）发送负脉冲信号，发车站收到负脉冲信号后，负线路继电器FXJ（甲站）励磁，使得甲站的准备开通继电器ZKJ吸起并自闭，ZKJ吸起导致GDJ 吸起点亮发车表示灯FBD黄（U）灯点亮。

请求发车手续结束。

甲站接通公式⑴BSAJ电路KZ—BSA1—BSAJ 1-4线圈—KF⑵ZDJ 电路KZ--ZXJ51-53—FXJ53-51—BSJ21-22--ZKJ21-23---TJJ33-31---BSAJ12-11--HDJ31-33—ZDJ 1-4线圈-–KF⑶XZJ电路KZ—FDJ61-63—BSJ31-32—FSBJ21-22—ZDJ42-41—XZJ3-4线圈—KF⑷FXJ电路Z（乙站）—FDJ32-31—电缆—(进入甲站)FDJ31-33—ZDJ21-23—FXJ线圈—ZXJ线圈—FDJ23-21—ZDJ33-31—（返回乙站）电缆—ZDJ31-33—FDJ21-22—FFXJ继电器吸起，闭塞电铃鸣响⑸ZKJ电路KZ—FDJ61-63—BSJ31-32—FXJ31-32—XZJ31-32—ZKJ线圈—KF⑹GDJ电路KZ—GJF71-72—ZKJ41-42—GDJ1-4线圈--KF⑺FBD电路JZ—TCJ71-73—TJJ71-73—BSJ71-72—KTJ71-73—GDJ71-72—黄灯—JF乙站接通公式⑴ZXJ电路Z（甲站）—ZDJ32-31—电缆—(进入乙站)ZDJ31-33—FDJ21-23—ZXJ线圈—FXJ线圈—ZDJ23-21—FDJ33-31—（返回甲站）电缆—FDJ31-33—ZDJ21-22—F ZXJ继电器吸起，闭塞电铃鸣响⑵HDJ电路kz—BSJ51-52—ZXJ11-12—ZKJ51-53—TCJ53-51—HDJ1-4线圈--KF⑶TJJ 电路KZ-- BSJ51-52—ZXJ11-13—HDJ61-62—FUJ61-63--TJJ1-4线圈--KF⑷JBD电路JZ—TCJ71-73—TJJ71-72—BSJ61-62--FDJ31-33—HDJ53-51—黄灯—JF⑸FDJ电路KZ--ZXJ51-53—FXJ53-51—BSJ21-22—TJJ22-21—HDJ21-21—TCJ21-22--ZDJ1-4线圈-–KF第二步办理同意接车手续：接车站（乙站）按压闭塞按钮BSA，使闭塞按钮继电器BSAJ吸起，接通正电继电器励磁电路，使正电继电器ZDJ吸起，向发车站（甲站）发送正脉冲信号。

64型单线半自动闭塞设备原理及日常维护故障处理、64D 型单线继电半自动闭塞设备原理 第一节概述 半自动闭塞设备是区间列车运行的一种联络方法，它以出站信号机的开放作为列车占用区间的凭证， 通过相邻两站的半自动闭塞设备相互 控制，保证一个区间内的一条线路上，同时只能运行一列列车。

单线区 段是指上下行列车通行共用一条线路， 双线区段是指上下行列车有各自 的通行线路。

我国目前半自动闭塞 区段米用的闭塞设备为 64D 型（单线八64S 型（双 线）。

这里主要介绍 64D 型单线继电半自动闭塞。

一、设备组成64D 型单线继电半自动闭塞设备是用继电器来完成两站间闭塞的， 其设备示意图如图1-1所示。

相邻两站各设一套半自动闭塞设备组合，两站之间通过一对架空外线连接。

其设备主要包括室内设备和室外设备两大部分。

（一）室内设备64D 型单线继电半自动闭塞室内设备主要有闭塞电话、控制按钮（闭塞按钮 BSA 、复原按钮 FUA 、事故按钮 SGA ）、表示灯（接车表 示灯JBD 和发车表示灯FBD ）、电铃及8个单元控制电路组成（旧式闭 塞机已经被淘汰） 。

8 个单元控制电路是：（1、线路继电器电路，包括正线继电器ZXJ 、负线继电器FXJ 。

I ----------------------f 外蝮 I ------------------------- --- -- ---------- ' I ------------------- !~1 --------------------- 1―T ------------ 1甲站乙站图1-1单线断电半自动闭塞设备示意图（2、信号发送器电路，包括正电继电器ZDJ、负电继电器FDJ。

（3、闭塞继电器BSJ电路。

（4、接车接收器电路，包括回执到达继电器HDJ、同意接车继电器TJJ通知出发继电器TCJ。

（5）发车接收器电路，包括选择继电器XZJ 、准备开通继电器ZKJ、开通继电器KTJ。

64型单线半自动闭塞设备原理及日常维护故障处理一、64D 型单线继电半自动闭塞设备原理第一节概述半自动闭塞设备是区间列车运行的一种联络方法，它以出站信号机的开放作为列车占用区间的凭证，通过相邻两站的半自动闭塞设备相互控制，保证一个区间内的一条线路上，同时只能运行一列列车。

单线区段是指上下行列车通行共用一条线路，双线区段是指上下行列车有各自的通行线路。

我国目前半自动闭塞区段采用的闭塞设备为64D型（单线）、64S型（双线）。

这里主要介绍64D型单线继电半自动闭塞。

一、设备组成图1-1单线断电半自动闭塞设备示意图64D型单线继电半自动闭塞设备是用继电器来完成两站间闭塞的，其设备示意图如图1-1所示。

相邻两站各设一套半自动闭塞设备组合，两站之间通过一对架空外线连接。

其设备主要包括室内设备和室外设备两大部分。

（一）室内设备64D型单线继电半自动闭塞室内设备主要有闭塞电话、控制按钮（闭塞按钮BSA、复原按钮FUA、事故按钮SGA）、表示灯（接车表示灯JBD和发车表示灯FBD）、电铃及8个单元控制电路组成（旧式闭塞机已经被淘汰）。

8个单元控制电路是：（1）线路继电器电路，包括正线继电器ZXJ、负线继电器FXJ。

（2）信号发送器电路，包括正电继电器ZDJ、负电继电器FDJ。

（3）闭塞继电器BSJ电路。

（4）接车接收器电路，包括回执到达继电器HDJ、同意接车继电器TJJ、通知出发继电器TCJ。

（5）发车接收器电路，包括选择继电器XZJ、准备开通继电器ZKJ、开通继电器KTJ。

（6）复原继电器FUJ电路。

（7）轨道继电器GDJ电路。

（8）表示灯电路，包括接车表示灯JBD和发车表示灯FBD两组六个表示灯。

（二）室外设备室外设备主要有轨道电路、出站信号机和供两站联系用的闭塞外线等。

1．轨道电路为了监督列车的出发和到达，在进站信号机内方设有一段不少于25 m长的轨道电路。

当出发列车占用这段轨道电路时，由于轨道继电器落下，使闭塞机的开通继电器KTJ落下，出发信号机即自动关闭。
