水锤消除器设备安全操作规程水锤是指在管路中由于快速关闭或开启阀门等操作引起的压力脉动现象。
它不仅会造成管道内部的破坏,还会引起设备的损坏甚至是人身伤害。
为了保障设备和操作人员的安全,特制定水锤消除器设备安全操作规程。
一、设备及其原理水锤消除器是一种在线水锤消除装置,通常安装在长距离输油管道或高速液体输送管道上,可缓解由于阀门突然关闭和打开时所产生的压力脉动,保护各类输送系统在关闭操作时避免压力过大而产生损坏。
水锤消除器主要有三种类型:机械式、气动式和液压蓄能式。
机械式水锤消除器采用惯性力原理,在流体通过管道时通过阀门使流体受到惯性力的控制从而消除水锤。
气动式水锤消除器则通过阀门控制流体流经空气室和液位控制器来达到消除水锤的效果。
液压蓄能式水锤消除器将系统中的多余压力储存到压力罐中,当管道内部压力突变时,储存在压力罐中的液压能量可以及时释放,达到消除水锤的目的。
二、安全操作规程1.操作前应仔细阅读说明书,熟悉设备的结构和工作原理,确保自己对设备的理解正确。
2.安装设备时应根据设备的特点和使用条件进行安装,严格按照使用说明书上的安装方法进行操作。
3.设备运行前应检查各部位的连接是否牢固、漏气、漏油,防止发生漏油灾害。
4.开启设备前,应确保设备连接正常,使用过程中严禁拆卸或更换设备内部零件,不要擅自更改设置参数和工作参数。
5.设备开启前,应确保设备周围无人,防止使用过程中发生人身伤害或设备损坏。
6.在设备运行过程中,如发现温度升高、异常噪音等异常情况,应立即停止使用设备,等待专业技术人员进行检测和维修。
7.在设备清洗和维护时,应首先停止设备运行,切断电源和气源,然后再进行设备清洗和维护操作。
为了避免水锤消除器由于一些不可预见的原因有卡住的情况出现,我们需要将清洗以及维护的步骤都进行详细的操作。
8.特殊情况下,可根据实际需要在规定的范围内调整设备参数,但要在设备运行态结束前恢复到初始设置参数。
9.如遇到设备操作故障、损坏或泄漏事件,应立即停止设备运行,务必做好紧急处置工作,有条件的应请专业技术人员进行维修处理。
碳钢(不锈钢)水锤消除器:活塞式水锤吸纳器上海首地阀门有限公司产品型号:SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。
二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。
活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。
三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力(占管道压力百分数)密封试压强度试压MPa MPa纯净水<=80℃50~70%四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径D螺栓孔中心圆直径D1连接凸出部分直径D2法兰厚度b总高度H螺孔数量直径Z-d mm英寸SD 9015151/2956545142004-φ14SD 902023/41057555163004-φ14SD 90252511158565163204-φ14SD 90323211/214010078183404-φ18SD 9040411/215011085183504-φ18SD 905052165125100204554-φ18SD 90656521/2185145120205054-φ18SD83200160135207458-φ18注:1、法兰连接尺寸参照GB/标准。
2、由于压力表尺寸的变动影响总高度的变动时恕不通知六、安装与维护及注意事项DN15~50为螺纹连接,用标准三通垂直装于管道,用于支管系统消除管道不规则水击波和噪声。
DN50~300为法兰连接,用标准三通外接。
水锤消除器安全操作规定前言水锤消除器是在水力系统中广泛使用的一种设备,主要用于减轻液体管道压力冲击和水锤的作用,保护水力系统的安全稳定运行。
在使用水锤消除器时,为确保操作人员的人身安全和设备的稳定运行,必须遵守以下安全操作规定。
安全操作规定1. 安装规定•在安装水锤消除器时,必须按照设备的安装指导手册进行操作,并确保设备安装牢固、接口密封、阀门开关灵活可靠。
•准确安装水锤消除器的进出口方向,并检查水锤消除器的使用压力是否符合实际要求。
如压力不符合规定,应该采取措施升压或者降低使用压力。
•水锤消除器设备宜安装于坚实、平稳的地方,以防止设备因非正常振动或者设备异常损坏而发生危险事故。
2. 操作规定•在启动水泵或致动泵之前,应该先打开水锤消除器阀门,并缓慢开启泵的阀门,逐渐将泵的流量加大,直到水锤消除器松动,再将泵的阀门逐渐打开。
操作人员应该根据水锤消除器设备的使用说明书认真操作,避免因错误操作而引起危险事故。
•在使用过程中,应定期检查水锤消除器的压力、温度、流量等参数是否正常。
如果出现异常情况,应该及时采取相应的措施进行排除。
•在停止泵的工作时,应及时关闭水锤消除器的阀门,避免水锤消除器在泵停止后发生松动。
若确有必要在泵停止后使用水锤消除器,应将泵的阀门关闭一段时间后再开启。
3. 维护保养规定•在使用水锤消除器过程中,应该定期进行设备的维护保养工作,保证设备的正常运行。
具体工作内容主要包括清洗排污、检查阀门、检查密封、清理滤网等工作。
•维护保养过程中,操作人员应该认真阅读设备的使用说明书,对设备进行规定的清理、维护、检修等工作。
总结针对水锤消除器设备的特殊性,为了确保操作人员的人身安全和设备的稳定运行,应该制定严格的安全操作规定,落实到具体的安装、操作、维护保养等方面。
此外,需要不断提升操作人员的安全和操作技能,提高工作中的自我保护意识,做到严格遵守安全操作规定,预防和避免发生危险事故的发生。
一、水锤消除器(水锤吸纳器、水锤吸收器、水锤防止器)产品概述在供水及一些液体输送过程中,时常会出现因阀门或泵的开、关引起管路中力骤然升高的水击现象,尤其在高层建筑物内最为多见。
这种水击现象也被称为水锤。
它除了会产生烦人的噪声及振动,其严重性更会影响整个管路系统的运行,损坏泵及止回阀等设备。
经过对水锤产生及防护的研究,我厂推出了具有卓越水击吸收力的EN系列水锤消除器。
它能有效的消除不规则水击振荡,减少水锤压力对管路的破坏,并且其独特的设计使之可安装在水平、垂直、甚至倾斜的管路中,装、拆都非常方便。
本品的结构和优点已被广泛接受并使用。
二、产品特点当停泵或阀门关闭时,液体在管中回流所产生的水击压力波经过管道到达EN的多孔内管,并通过孔作用在特制的合成橡胶内胆上,使其向外膨胀。
在胶胆与外壳之间,在压缩气体进行气垫消能,这样使水锤的升压大大缓和。
(外形结构如有变动恕不另行通知)三、型号意义图四、安装示意图公称压力MPa试验压力适合介质适宜温度容气腔压力(占管道压力百分数)密封试压强度试压MPa MPa1.6 1.762.4水<=150℃50~70% 2.5 2.75 3.75六、XS9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸注:1、法兰连接尺寸参照GB/T9113.1-2000标准。
2、由于压力表尺寸的变动影响总高度的变动时恕不通知3.本表仅作参考,实际参数以实样为准。
七、安装与维护及注意事项DN15~50为螺纹连接,用标准三通垂直装于管道,用于支管系统消除管道不规则水击波和噪声。
DN50~300为法兰连接,用标准三通外接。
注意事项1、阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。
2、安装前请确认,水锤消除器气室压力不得高于管道压力3、当扬程50m以上,压力5Kgf/cm2以上时,建议长道管下方及逆止阀止阀上方角处各安装一只水锤消除器。
4、为考虑维修,建议保留10cm阀体与墙面间隙,方便维修动作。

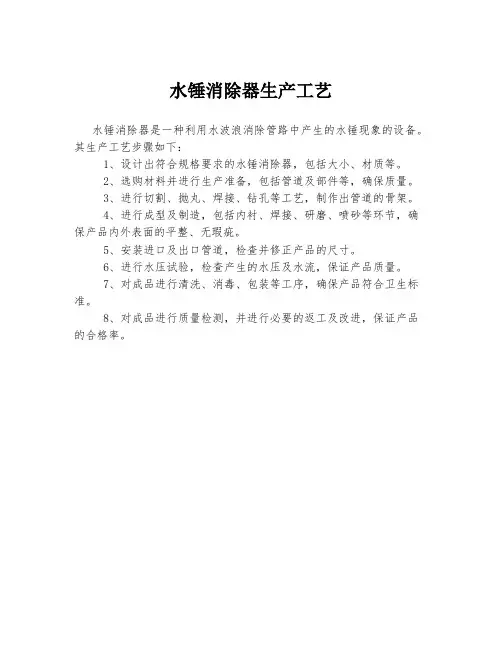

水锤消除器生产工艺
水锤消除器是一种利用水波浪消除管路中产生的水锤现象的设备。
其生产工艺步骤如下:
1、设计出符合规格要求的水锤消除器,包括大小、材质等。
2、选购材料并进行生产准备,包括管道及部件等,确保质量。
3、进行切割、抛丸、焊接、钻孔等工艺,制作出管道的骨架。
4、进行成型及制造,包括内衬、焊接、研磨、喷砂等环节,确保产品内外表面的平整、无瑕疵。
5、安装进口及出口管道,检查并修正产品的尺寸。
6、进行水压试验,检查产生的水压及水流,保证产品质量。
7、对成品进行清洗、消毒、包装等工序,确保产品符合卫生标准。
8、对成品进行质量检测,并进行必要的返工及改进,保证产品的合格率。

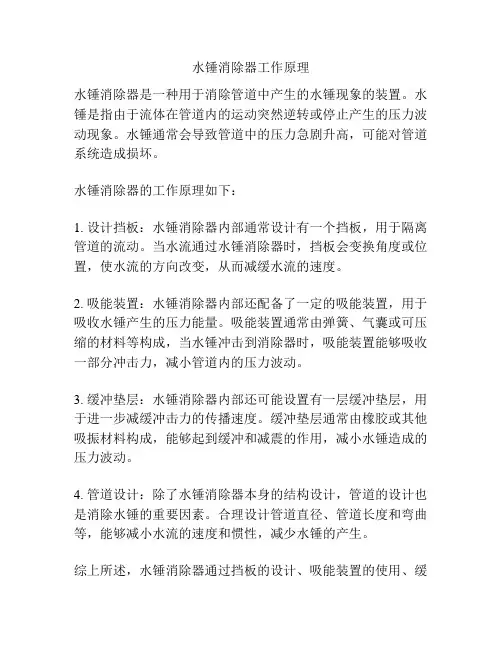

水锤消除器工作原理
水锤消除器是一种用于消除管道中产生的水锤现象的装置。
水锤是指由于流体在管道内的运动突然逆转或停止产生的压力波动现象。
水锤通常会导致管道中的压力急剧升高,可能对管道系统造成损坏。
水锤消除器的工作原理如下:
1. 设计挡板:水锤消除器内部通常设计有一个挡板,用于隔离管道的流动。
当水流通过水锤消除器时,挡板会变换角度或位置,使水流的方向改变,从而减缓水流的速度。
2. 吸能装置:水锤消除器内部还配备了一定的吸能装置,用于吸收水锤产生的压力能量。
吸能装置通常由弹簧、气囊或可压缩的材料等构成,当水锤冲击到消除器时,吸能装置能够吸收一部分冲击力,减小管道内的压力波动。
3. 缓冲垫层:水锤消除器内部还可能设置有一层缓冲垫层,用于进一步减缓冲击力的传播速度。
缓冲垫层通常由橡胶或其他吸振材料构成,能够起到缓冲和减震的作用,减小水锤造成的压力波动。
4. 管道设计:除了水锤消除器本身的结构设计,管道的设计也是消除水锤的重要因素。
合理设计管道直径、管道长度和弯曲等,能够减小水流的速度和惯性,减少水锤的产生。
综上所述,水锤消除器通过挡板的设计、吸能装置的使用、缓
冲垫层的设置以及管道的合理设计等方式来减小管道中产生的水锤现象,保护管道系统的安全运行。

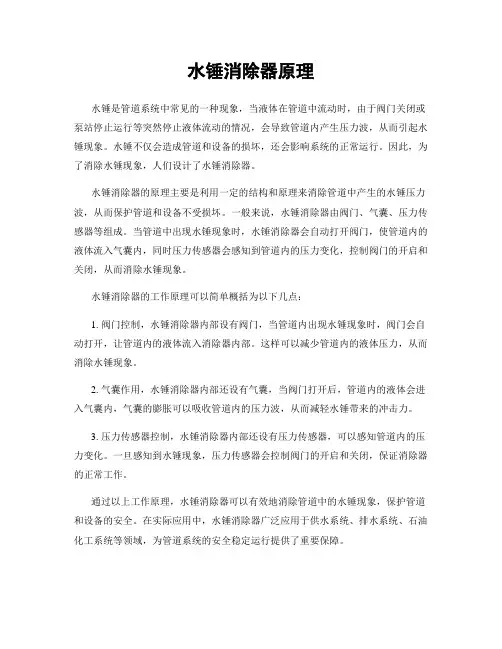

水锤消除器原理水锤是管道系统中常见的一种现象,当液体在管道中流动时,由于阀门关闭或泵站停止运行等突然停止液体流动的情况,会导致管道内产生压力波,从而引起水锤现象。
水锤不仅会造成管道和设备的损坏,还会影响系统的正常运行。
因此,为了消除水锤现象,人们设计了水锤消除器。
水锤消除器的原理主要是利用一定的结构和原理来消除管道中产生的水锤压力波,从而保护管道和设备不受损坏。
一般来说,水锤消除器由阀门、气囊、压力传感器等组成。
当管道中出现水锤现象时,水锤消除器会自动打开阀门,使管道内的液体流入气囊内,同时压力传感器会感知到管道内的压力变化,控制阀门的开启和关闭,从而消除水锤现象。
水锤消除器的工作原理可以简单概括为以下几点:1. 阀门控制,水锤消除器内部设有阀门,当管道内出现水锤现象时,阀门会自动打开,让管道内的液体流入消除器内部。
这样可以减少管道内的液体压力,从而消除水锤现象。
2. 气囊作用,水锤消除器内部还设有气囊,当阀门打开后,管道内的液体会进入气囊内,气囊的膨胀可以吸收管道内的压力波,从而减轻水锤带来的冲击力。
3. 压力传感器控制,水锤消除器内部还设有压力传感器,可以感知管道内的压力变化。
一旦感知到水锤现象,压力传感器会控制阀门的开启和关闭,保证消除器的正常工作。
通过以上工作原理,水锤消除器可以有效地消除管道中的水锤现象,保护管道和设备的安全。
在实际应用中,水锤消除器广泛应用于供水系统、排水系统、石油化工系统等领域,为管道系统的安全稳定运行提供了重要保障。
总之,水锤消除器的原理是利用阀门控制、气囊作用和压力传感器控制等技术手段,消除管道中的水锤现象,保护管道和设备的安全。
在工程实践中,合理选择和使用水锤消除器,对管道系统的安全运行具有重要意义。

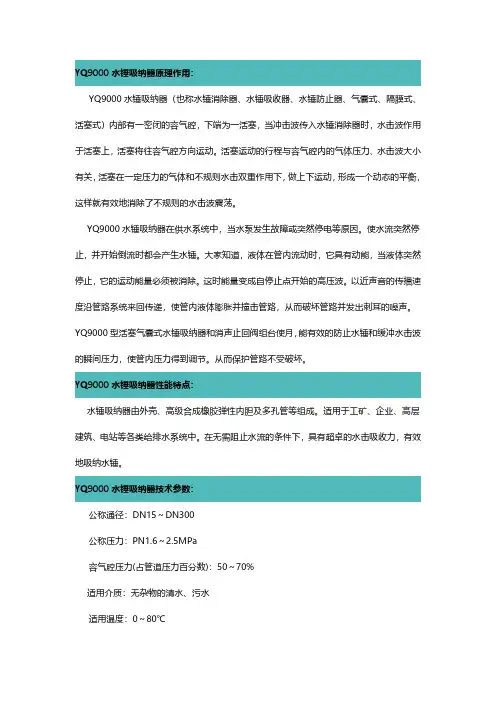

YQ9000水锤吸纳器原理作用:YQ9000水锤吸纳器(也称水锤消除器、水锤吸收器、水锤防止器、气囊式、隔膜式、活塞式)内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。
活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。
YQ9000水锤吸纳器在供水系统中,当水泵发生故障或突然停电等原因。
使水流突然停止,并开始倒流时都会产生水锤。
大家知道,液体在管内流动时,它具有动能,当液体突然停止,它的运动能量必须被消除。
这时能量变成自停止点开始的高压波。
以近声音的传播速度沿管路系统来回传递,使管内液体膨胀并撞击管路,从而破坏管路并发出刺耳的噪声。
YQ9000型活塞气囊式水锤吸纳器和消声止回阀组台使月,能有效的防止水锤和缓冲水击波的瞬间压力,使管内压力得到调节。
从而保护管路不受破坏。
YQ9000水锤吸纳器性能特点:水锤吸纳器由外壳、高级合成橡胶弹性内胆及多孔管等组成。
适用于工矿、企业、高层建筑、电站等各类给排水系统中。
在无需阻止水流的条件下,具有超卓的水击吸收力,有效地吸纳水锤。
YQ9000水锤吸纳器技术参数:公称通径:DN15~DN300公称压力:PN1.6~2.5MPa容气腔压力(占管道压力百分数):50~70%适用介质:无杂物的清水、污水适用温度:0~80℃法兰标准:GB/T17241.6GB/T9113试验标准:GB/T13927API598YQ9000水锤吸纳器部件材质:零件名称阀体/阀盖活塞密封圈材质属性不锈钢铸铜/不锈钢丁腈橡胶YQ9000水锤吸纳器外形尺寸:管径1/2"3/4"1"11/4"11/2"2"21/2" DNmm152025324050651.6MPa200300320340350365465 L2.5MPa220320340355380385485 DN管径3"4"5"6"8"10"12"mm801001251502002503001.6MPa510575600645755855955 L2.5MPa520585600645755855955。

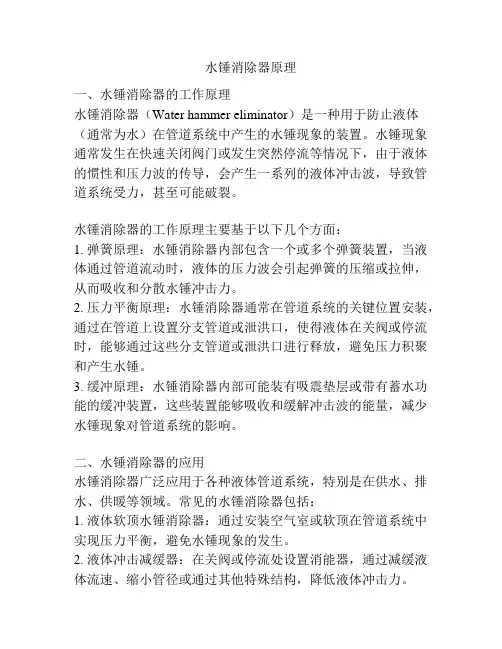

水锤消除器原理
一、水锤消除器的工作原理
水锤消除器(Water hammer eliminator)是一种用于防止液体(通常为水)在管道系统中产生的水锤现象的装置。
水锤现象通常发生在快速关闭阀门或发生突然停流等情况下,由于液体的惯性和压力波的传导,会产生一系列的液体冲击波,导致管道系统受力,甚至可能破裂。
水锤消除器的工作原理主要基于以下几个方面:
1. 弹簧原理:水锤消除器内部包含一个或多个弹簧装置,当液体通过管道流动时,液体的压力波会引起弹簧的压缩或拉伸,从而吸收和分散水锤冲击力。
2. 压力平衡原理:水锤消除器通常在管道系统的关键位置安装,通过在管道上设置分支管道或泄洪口,使得液体在关阀或停流时,能够通过这些分支管道或泄洪口进行释放,避免压力积聚和产生水锤。
3. 缓冲原理:水锤消除器内部可能装有吸震垫层或带有蓄水功能的缓冲装置,这些装置能够吸收和缓解冲击波的能量,减少水锤现象对管道系统的影响。
二、水锤消除器的应用
水锤消除器广泛应用于各种液体管道系统,特别是在供水、排水、供暖等领域。
常见的水锤消除器包括:
1. 液体软顶水锤消除器:通过安装空气室或软顶在管道系统中实现压力平衡,避免水锤现象的发生。
2. 液体冲击减缓器:在关阀或停流处设置消能器,通过减缓液体流速、缩小管径或通过其他特殊结构,降低液体冲击力。
3. 波纹管水锤消除器:利用波纹管的弹性形变特性,缓解水锤冲击波带来的压力变化,达到减震的效果。
总之,水锤消除器通过吸收、分散和缓解液体冲击波的能量,避免水锤现象对管道系统造成的损坏和安全隐患。
它在管道系统中起到稳定水流、保护管道的重要作用。

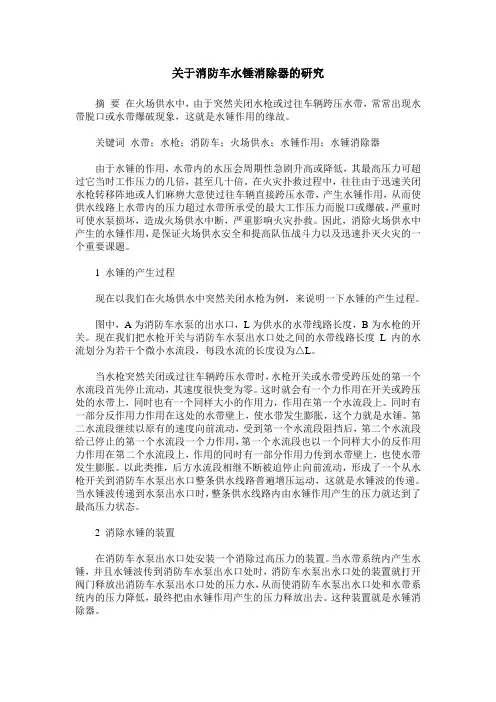

关于消防车水锤消除器的研究摘要在火场供水中,由于突然关闭水枪或过往车辆跨压水带,常常出现水带脱口或水带爆破现象,这就是水锤作用的缘故。
关键词水带;水枪;消防车;火场供水;水锤作用;水锤消除器由于水锤的作用,水带内的水压会周期性急剧升高或降低,其最高压力可超过它当时工作压力的几倍,甚至几十倍。
在火灾扑救过程中,往往由于迅速关闭水枪转移阵地或人们麻痹大意使过往车辆直接跨压水带,产生水锤作用,从而使供水线路上水带内的压力超过水带所承受的最大工作压力而脱口或爆破,严重时可使水泵损坏,造成火场供水中断,严重影响火灾扑救。
因此,消除火场供水中产生的水锤作用,是保证火场供水安全和提高队伍战斗力以及迅速扑灭火灾的一个重要课题。
1 水锤的产生过程现在以我们在火场供水中突然关闭水枪为例,来说明一下水锤的产生过程。
图中,A为消防车水泵的出水口,L为供水的水带线路长度,B为水枪的开关。
现在我们把水枪开关与消防车水泵出水口处之间的水带线路长度L内的水流划分为若干个微小水流段,每段水流的长度设为△L。
当水枪突然关闭或过往车辆跨压水带时,水枪开关或水带受跨压处的第一个水流段首先停止流动,其速度很快变为零。
这时就会有一个力作用在开关或跨压处的水带上,同时也有一个同样大小的作用力,作用在第一个水流段上。
同时有一部分反作用力作用在这处的水带壁上,使水带发生膨胀,这个力就是水锤。
第二水流段继续以原有的速度向前流动,受到第一个水流段阻挡后,第二个水流段给已停止的第一个水流段一个力作用,第一个水流段也以一个同样大小的反作用力作用在第二个水流段上,作用的同时有一部分作用力传到水带壁上,也使水带发生膨胀。
以此类推,后方水流段相继不断被迫停止向前流动,形成了一个从水枪开关到消防车水泵出水口整条供水线路普遍增压运动,这就是水锤波的传递。
当水锤波传递到水泵出水口时,整条供水线路内由水锤作用产生的压力就达到了最高压力状态。
2 消除水锤的装置在消防车水泵出水口处安装一个消除过高压力的装置。

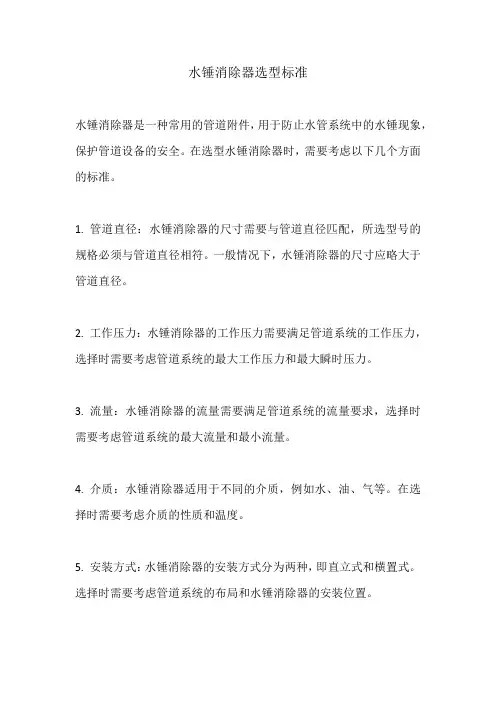

水锤消除器选型标准
水锤消除器是一种常用的管道附件,用于防止水管系统中的水锤现象,保护管道设备的安全。
在选型水锤消除器时,需要考虑以下几个方面的标准。
1. 管道直径:水锤消除器的尺寸需要与管道直径匹配,所选型号的规格必须与管道直径相符。
一般情况下,水锤消除器的尺寸应略大于管道直径。
2. 工作压力:水锤消除器的工作压力需要满足管道系统的工作压力,选择时需要考虑管道系统的最大工作压力和最大瞬时压力。
3. 流量:水锤消除器的流量需要满足管道系统的流量要求,选择时需要考虑管道系统的最大流量和最小流量。
4. 介质:水锤消除器适用于不同的介质,例如水、油、气等。
在选择时需要考虑介质的性质和温度。
5. 安装方式:水锤消除器的安装方式分为两种,即直立式和横置式。
选择时需要考虑管道系统的布局和水锤消除器的安装位置。
6. 材质:水锤消除器的材质需要适应介质的性质和温度,常见的材质有碳钢、不锈钢、铸铁等。
7. 附件:水锤消除器的附件包括进出口法兰、阀门、压力表等,选择时需要考虑附件的种类和数量。
总之,选型水锤消除器需要综合考虑管道系统的工作条件和水锤消除器的性能参数,以确保其工作稳定和安全可靠。
水锤消除器原理
1 水锤消除器
水锤消除器是一种用于消除水锤的设备。
它由一个内藏着流体的
容器、膨胀系统、控制系统等组件组成。
它用于消除给水管道内产生
的水锤和冲击声。
1.1 原理
通过将水锤消除器安装在消除水锤点之前,它可以减少管道内高
水压所产生的冲击波。
水锤消除器的构造非常简单,它有一个可缩放
的膨胀柱和闩锁容器,当水流通过消锤器的时候,水将会排入膨胀柱中,膨胀柱中的流体将吸收水的动能,减少了冲击波的产生。
1.2 优点
水锤消除器能够有效地消除水锤,使管道内水流特性更加稳定,
有效地减轻了管道内冲击压力,减少了管道和附属设备的损坏,从而
使得水的流动不会中断或发生反复,从而节约能源。
1.3 缺点
水锤消除器的安装比较复杂,需要专业的技术人员操作,一次安
装的错误可能会对管道造成更大的破坏,而且其价格较高,不太实用。
2 结论
总而言之,水锤消除器是一种有效的消除水锤的装置,可以有效地消除冲击压力,但是安装比较复杂,且价格较高,这限制了它的实用性。
碳钢(不锈钢)水锤消除器:活塞式水锤吸纳器上海首地阀门有限公司产品型号:SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。
二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。
活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。
三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力(占管道压力百分数)密封试压强度试压MPa MPa1.6 1.762.4纯净水<=80℃50~70%2.5 2.753.75四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径 D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度 b 总高度H 螺孔数量直径Z-d mm 英寸1.6MPaSD9015 15 1/2 95 65 45 14 200 4-φ14 SD9020 20 3/4 105 75 55 16 300 4-φ14 SD9025 25 1 115 85 65 16 320 4-φ14 SD9032 32 1 1/2 140 100 78 18 340 4-φ18 SD9040 40 1 1/2 150 110 85 18 350 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 20 505 4-φ18 SD9080 80 3 200 160 135 20 745 8-φ18 SD9100 100 4 220 180 155 22 765 8-φ18 SD9125 125 5 250 210 185 22 796 8-φ18 SD9150 150 6 285 240 210 24 828 8-φ23 SD9200 200 8 340 295 265 24 918 12-φ23 SD9250 250 10 405 355 320 26 948 12-φ25。
生活给水系统“水锤”的防护措施1.采用恒压控制技术采用PLC自动控制系统,对机泵进行变频调速控制,对整个供水泵房系统操作实行自动控制。
供水管网压力随着工况的变化而不断变化,机泵工频运行时经常出现低压或超压现象,容易产生水锤,导致对管道和设备的破坏,采用PLC自动控制系统,通过对管网压力的检测,反馈控制水泵的开、停和转速调节,控制流量,进而使压力维持一定水平,可以通过控制微机设定机泵供水压力,保持恒压供水,避免了过大的压力波动,使产生水锤的概率减小。
2.采用泄压保护技术2.1 水锤消除器:该设备主要防止停泵水锤,一般安装在水泵出口管道附近,利用管道本身的压力为动力来实现低压自动动作,即当管道中的压力低于设定保护值时,排水口会自动打开放水泄压,以平衡局部管道的压力,防止水锤对设备和管道的冲击,消除器一般可分为机械式和液压式两种,机械式消除器动作后由人工恢复,液压式消除器可自动复位。
2.2 泄压保护阀:该设备安装在管道的任何位置,和水锤消除器工作原理一样,只是设定的动作压力是高压,当管路中压力高于设定保护值时,排水口会自动打开泄压。
3.采用控制流速技术3.1 采用水力控制阀,一种采用液压装置控制开关的阀门,一般安装于水泵出口,该阀利用机泵出口与管网的压力差实现自动启闭,阀门上一般装有活塞缸或膜片室控制阀板启闭速度,通过缓闭来减小停泵水锤冲击,从而有效消除水锤。
3.2 采用快闭式止回阀,该阀结构是在快闭阀板前采用导流结构,停泵时,阀板同时关闭,依靠快闭阀板支撑住回流水柱,使其没有冲击位移,从而避免产生停泵水锤。
4.在管路中各峰点安装可靠的排气阀也是必不可少的措施采取的做法是对供水装置的泵房实施自动控制、变频恒压改造,并配套在机泵出口安装水力控制阀(或快闭式止回阀),在管网各主干管上安装水锤消除器和泄压阀,在各管道波峰点安装自动排气阀,通过以上措施,效果显著。
水锤吸纳器结构
水锤吸纳器是一种用于减弱或消除水锤效应的装置,其主要结构包括以下几个部分:
1. 储水室:水锤吸纳器通常由一个密闭的储水室组成,用于储存液体,通常是水。
2. 膨胀室:与储水室相连的是一个可伸缩的膨胀室,通常由橡胶膜或气囊构成。
3. 进水口:水锤吸纳器上设有进水口,用于将水导入储水室。
4. 出水口:与进水口相对的是出水口,用于将水从储水室排出。
工作原理:
当水锤发生时,液体流动速度突然改变,造成水压迅速增加。
在水锤吸纳器中,当液体进入储水室时,膨胀室内的气囊或橡胶膜会被水压挤压变形,使得膨胀室体积增大,从而吸收了部分水压能量,减缓了水锤现象的发生。
当液体流速减缓或停止时,膨胀室会逐渐恢复原状,将储存的能量释放出来,使系统恢复平稳。
需要注意的是,水锤吸纳器的结构和工作原理可能会有所差异,具体设计也会根据实际应用的需求来进行调整和改进。
水锤吸纳器工作原理
水锤吸纳器(Water hammer absorber)是一种用于减缓水锤现
象的装置。
水锤是指管路中由于液体运行的速度不同时,产生的液体急剧加速或减速引起的压力波动。
当液体突然加速时,会在管路中产生正压力波;当液体突然减速时,会产生负压力波。
这些压力波会沿管路传递,当遇到阻碍或变化时,会发生反射,导致管路中的冲击压力增大,造成管道的振动和损坏。
水锤吸纳器的工作原理是通过安装一个可压缩的空气室来吸收冲击波。
当水流突然加速或减速时,产生的液体压力波会进入水锤吸纳器内部。
空气室内的空气会被压缩,从而缓冲和吸收压力波的能量。
然后,当液体流速恢复正常时,空气室会将储存的能量释放回管道中,使流体压力恢复平稳,从而减缓水锤现象。
水锤吸纳器通常由一个管状容器组成,容器内部分为两个部分:液体部分和气体部分。
液体部分连接至管道中,接收液体压力波,而气体部分则容纳空气用于吸收压力波的能量。
通过使用水锤吸纳器,可以减少水锤对管道和设备的冲击和损坏。
碳钢(不锈钢)水锤消除器:活塞式水锤吸纳器上海首地阀门有限公司产品型号:SD9000?一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。
二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。
活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。
三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力(占管道压力百分数)密封试压强度试压MPa MPa纯净水<=80℃50~70%?四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度b 总高度H 螺孔数量直径Z-d mm 英寸SD9015 15 1/2 95 65 45 14 200 4-φ14 SD9020 20 3/4 105 75 55 16 300 4-φ14 SD9025 25 1 115 85 65 16 320 4-φ14 SD9032 32 1 1/2 140 100 78 18 340 4-φ18 SD9040 40 1 1/2 150 110 85 18 350 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 20 505 4-φ18 SD9080 80 3 200 160 135 20 745 8-φ18 SD9100 100 4 220 180 155 22 765 8-φ18 SD9125 125 5 250 210 185 22 796 8-φ18 SD9150 150 6 285 240 210 24 828 8-φ23 SD9200 200 8 340 295 265 24 918 12-φ23 SD9250 250 10 405 355 320 26 948 12-φ25 SD9300 300 12 460 410 375 28 970 12-φ25?SD9015 15 1/2 95 65 45 14 220 4-φ14 SD9020 20 3/4 105 75 55 16 320 4-φ14SD9025 25 1 115 85 65 16 340 4-φ14SD9032 32 1 1/4 140 100 78 18 350 4-φ18SD9040 40 1 1/2 150 110 85 18 380 4-φ18SD9050 50 2 165 125 100 20 455 4-φ18SD9065 65 2 1/2 185 145 120 22 505 8-φ18SD9080 80 3 200 160 135 24 745 8-φ18SD9100 100 4 235 190 160 24 765 8-φ23SD9125 125 5 270 220 188 26 796 8-φ25SD9150 150 6 300 250 218 28 828 8-φ25SD9200 200 8 360 310 278 30 918 12-φ25SD9250 250 10 425 370 332 32 948 12-φ30SD9300 300 12 485 430 390 34 970 16-φ30注:1、法兰连接尺寸参照GB/标准。

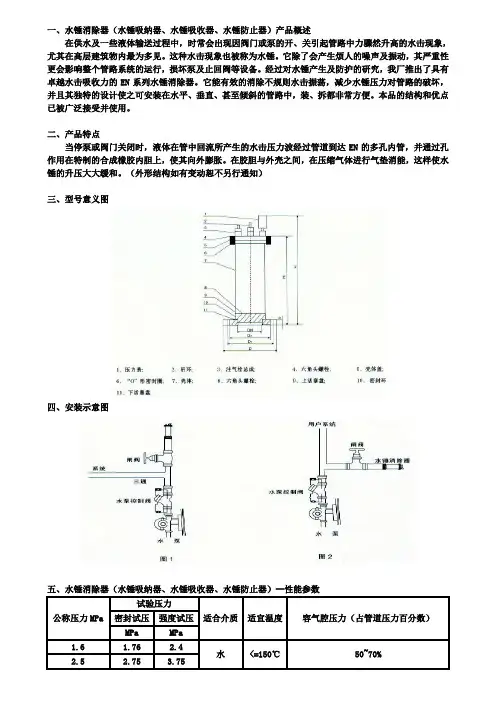

一、水锤消除器(水锤吸纳器、水锤吸收器、水锤防止器)产品概述
在供水及一些液体输送过程中,时常会出现因阀门或泵的开、关引起管路中力骤然升高的水击现象,尤其在高层建筑物内最为多见。
这种水击现象也被称为水锤。
它除了会产生烦人的噪声及振动,其严重性更会影响整个管路系统的运行,损坏泵及止回阀等设备。
经过对水锤产生及防护的研究,我厂推出了具有卓越水击吸收力的EN系列水锤消除器。
它能有效的消除不规则水击振荡,减少水锤压力对管路的破坏,并且其独特的设计使之可安装在水平、垂直、甚至倾斜的管路中,装、拆都非常方便。
本品的结构和优点已被广泛接受并使用。
二、产品特点
当停泵或阀门关闭时,液体在管中回流所产生的水击压力波经过管道到达EN的多孔内管,并通过孔作用在特制的合成橡胶内胆上,使其向外膨胀。
在胶胆与外壳之间,在压缩气体进行气垫消能,这样使水锤的升压大大缓和。
(外形结构如有变动恕不另行通知)
三、型号意义图
四、安装示意图
公称压力MPa
试验压力
适合介质适宜温度容气腔压力(占管道压力百分数)密封试压强度试压
MPa MPa
1.6 1.76
2.4
水<=150℃50~70% 2.5 2.75 3.75
六、XS9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸
注:1、法兰连接尺寸参照GB/T9113.1-2000标准。
2、由于压力表尺寸的变动影响总高度的变动时恕不通知
3.本表仅作参考,实际参数以实样为准。
七、安装与维护及注意事项
DN15~50为螺纹连接,用标准三通垂直装于管道,用于支管系统消除管道不规则水击波和噪声。
DN50~300为法兰连接,用标准三通外接。
注意事项
1、阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。
2、安装前请确认,水锤消除器气室压力不得高于管道压力
3、当扬程50m以上,压力5Kgf/cm2以上时,建议长道管下方及逆止阀止阀上方角处各安装一只水锤消除器。
4、为考虑维修,建议保留10cm阀体与墙面间隙,方便维修动作。
5、若管道内水压力较低,或水锤消除器气室压力较低,皆可帖水锤消除器上方注气栓加入气压或释放气压。
6、水锤消除器气室压力,维持于管道压力50%~70%时水锤消除器效果最佳
7、二次侧为开放压力场合,例定水位阀,卫浴器具,水龙头等注气1-1.3Kgf/cm2较适合.。
