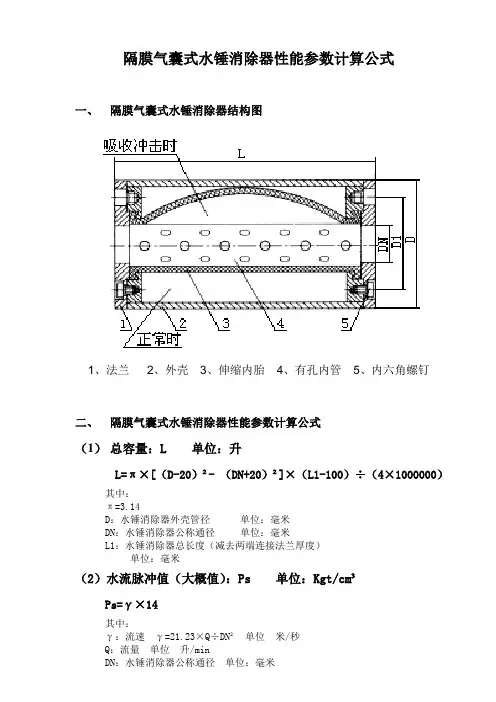

隔膜气囊式水锤消除器性能参数计算公式一、隔膜气囊式水锤消除器结构图1、法兰2、外壳3、伸缩内胎4、有孔内管5、内六角螺钉二、隔膜气囊式水锤消除器性能参数计算公式（1）总容量：L 单位：升L=π×[（D-20）²- （DN+20）²]×（L1-100）÷（4×1000000）其中：π=3.14D：水锤消除器外壳管径单位：毫米DN：水锤消除器公称通径单位：毫米L1：水锤消除器总长度（减去两端连接法兰厚度）单位：毫米（2）水流脉冲值（大概值）：Ps 单位：Kgt/cm³Ps=γ×14其中：γ：流速γ=21.23×Q÷DN² 单位米/秒Q：流量单位升/minDN：水锤消除器公称通径单位：毫米（3）最大冲击压Pb与常压P的关系：Pb/P=（Ps+P）/P其中：Ps：水流脉冲值（大概值）单位：Kgt/cm³（4）水击现象所产生的容量计算：A=（4×1000×λ）÷Q（0.0164L1-t）η其中：λ：容许水击压力（Pm）与常压的比值λ=Pm/P=1.5Q：流量单位升/minL1：水锤消除器总长度（减去两端连接法兰厚度）单位：毫米t：水异类开闭时间 t=0.2秒η：正系数η=0.5以隔膜气囊式水锤消除器DN150为例：（1）总容量：L=3.14×[（D-20）²- （DN+20）²]×（L1-100）÷（4×1000000）=3.14×[（325-20）²- （150+20）²]×（640-100）÷（4×1000000）=27.183（升）其它的性能参数可根据所安装的管道的流量值进行计算，流量与流速成正比关系，流速愈大时则流量愈大。

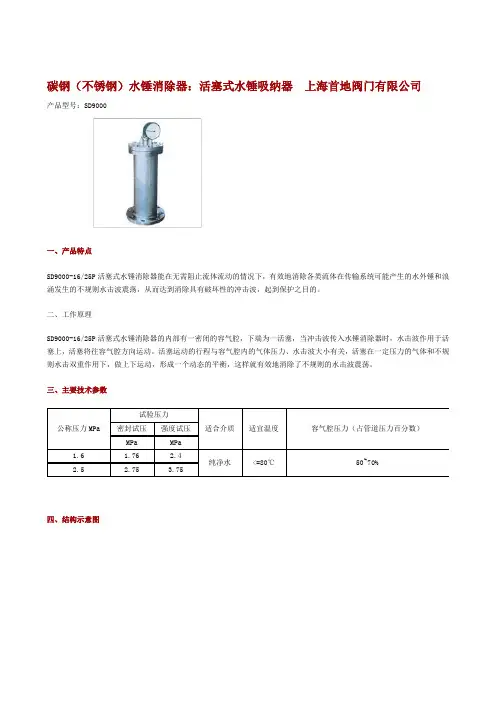

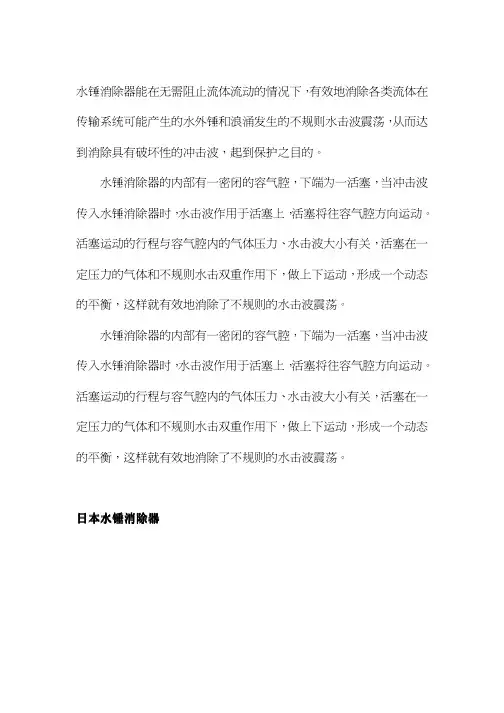

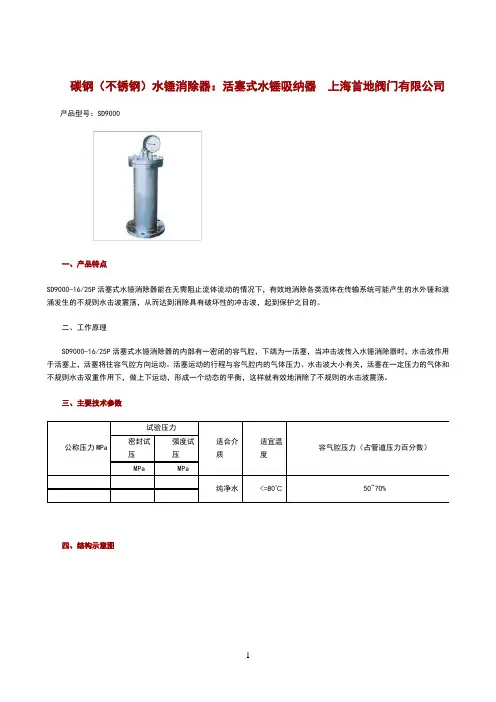

碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、主要技术参数四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸注：1、法兰连接尺寸参照GB/T9113.1-2000标准。

2、由于压力表尺寸的变动影响总高度的变动时恕不通知六、安装与维护及注意事项DN15~50为螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。

DN50~300为法兰连接，用标准三通外接。

1、SD900~16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器，安装示意图如下二例：２、注意事项1、阀体上的压力表，安装前显示阀体气室压力，安装后显示管道压力。

2、安装前请确认，水锤消除器气室压力不得高于管道压力3、当扬程50m以上，压力5Kgf/cm2以上时，建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。

4、为考虑维修，建议保留10cm阀体与墙面间隙，方便维修动作。

5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放气压。

6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果最佳7、二次侧为开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合.。

碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

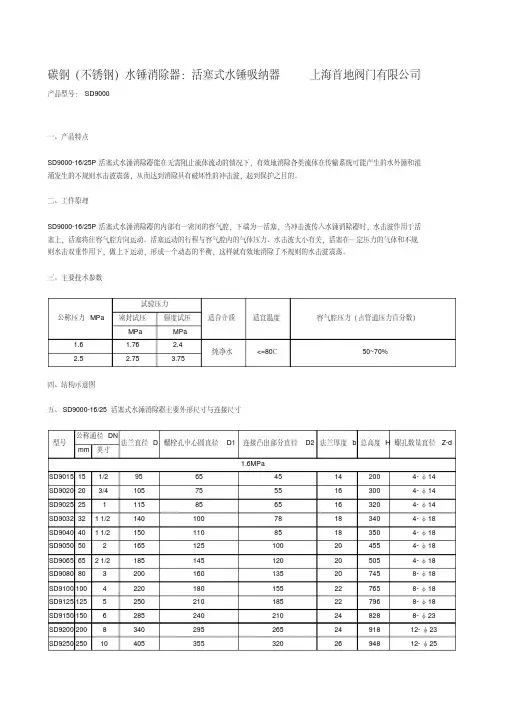

三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力（占管道压力百分数）密封试压强度试压MPa MPa1.6 1.762.4纯净水<=80℃50~70%2.5 2.753.75四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度b 总高度H 螺孔数量直径Z-d mm 英寸1.6MPaSD9015 15 1/2 95 65 45 14 200 4-φ14 SD9020 20 3/4 105 75 55 16 300 4-φ14 SD9025 25 1 115 85 65 16 320 4-φ14 SD9032 32 1 1/2 140 100 78 18 340 4-φ18 SD9040 40 1 1/2 150 110 85 18 350 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 20 505 4-φ18 SD9080 80 3 200 160 135 20 745 8-φ18 SD9100 100 4 220 180 155 22 765 8-φ18 SD9125 125 5 250 210 185 22 796 8-φ18 SD9150 150 6 285 240 210 24 828 8-φ23 SD9200 200 8 340 295 265 24 918 12-φ23 SD9250 250 10 405 355 320 26 948 12-φ25 SD9300 300 12 460 410 375 28 970 12-φ252.5MPaSD9015 15 1/2 95 65 45 14 220 4-φ14 SD9020 20 3/4 105 75 55 16 320 4-φ14SD9025 25 1 115 85 65 16 340 4-φ14SD9032 32 1 1/4 140 100 78 18 350 4-φ18SD9040 40 1 1/2 150 110 85 18 380 4-φ18SD9050 50 2 165 125 100 20 455 4-φ18SD9065 65 2 1/2 185 145 120 22 505 8-φ18SD9080 80 3 200 160 135 24 745 8-φ18SD9100 100 4 235 190 160 24 765 8-φ23SD9125 125 5 270 220 188 26 796 8-φ25SD9150 150 6 300 250 218 28 828 8-φ25SD9200 200 8 360 310 278 30 918 12-φ25SD9250 250 10 425 370 332 32 948 12-φ30SD9300 300 12 485 430 390 34 970 16-φ30注：1、法兰连接尺寸参照GB/T9113.1-2000标准。

水锤消除器安装图精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000?一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力（占管道压力百分数）密封试压强度试压MPa MPa纯净水<=80℃50~70%?四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度b 总高度H 螺孔数量直径Z-d mm 英寸SD9015 15 1/2 95 65 45 14 200 4-φ14 SD9020 20 3/4 105 75 55 16 300 4-φ14 SD9025 25 1 115 85 65 16 320 4-φ14 SD9032 32 1 1/2 140 100 78 18 340 4-φ18 SD9040 40 1 1/2 150 110 85 18 350 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 20 505 4-φ18 SD9080 80 3 200 160 135 20 745 8-φ18 SD9100 100 4 220 180 155 22 765 8-φ18 SD9125 125 5 250 210 185 22 796 8-φ18 SD9150 150 6 285 240 210 24 828 8-φ23 SD9200 200 8 340 295 265 24 918 12-φ23 SD9250 250 10 405 355 320 26 948 12-φ25 SD9300 300 12 460 410 375 28 970 12-φ25?SD9015 15 1/2 95 65 45 14 220 4-φ14 SD9020 20 3/4 105 75 55 16 320 4-φ14 SD9025 25 1 115 85 65 16 340 4-φ14 SD9032 32 1 1/4 140 100 78 18 350 4-φ18 SD9040 40 1 1/2 150 110 85 18 380 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 22 505 8-φ18 SD9080 80 3 200 160 135 24 745 8-φ18SD9100 100 4 235 190 160 24 765 8-φ23SD9125 125 5 270 220 188 26 796 8-φ25SD9150 150 6 300 250 218 28 828 8-φ25SD9200 200 8 360 310 278 30 918 12-φ25SD9250 250 10 425 370 332 32 948 12-φ30SD9300 300 12 485 430 390 34 970 16-φ30注：1、法兰连接尺寸参照GB/标准。

碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力（占管道压力百分数）密封试压强度试压MPa MPa纯净水<=80℃50~70%四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径D螺栓孔中心圆直径D1连接凸出部分直径D2法兰厚度b总高度H螺孔数量直径Z-d mm英寸SD 9015151/2956545142004-φ14SD 902023/41057555163004-φ14SD 90252511158565163204-φ14SD 90323211/214010078183404-φ18SD 9040411/215011085183504-φ18SD 905052165125100204554-φ18SD 90656521/2185145120205054-φ18SD83200160135207458-φ18注：1、法兰连接尺寸参照GB/标准。

2、由于压力表尺寸的变动影响总高度的变动时恕不通知六、安装与维护及注意事项DN15~50为螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。

DN50~300为法兰连接，用标准三通外接。

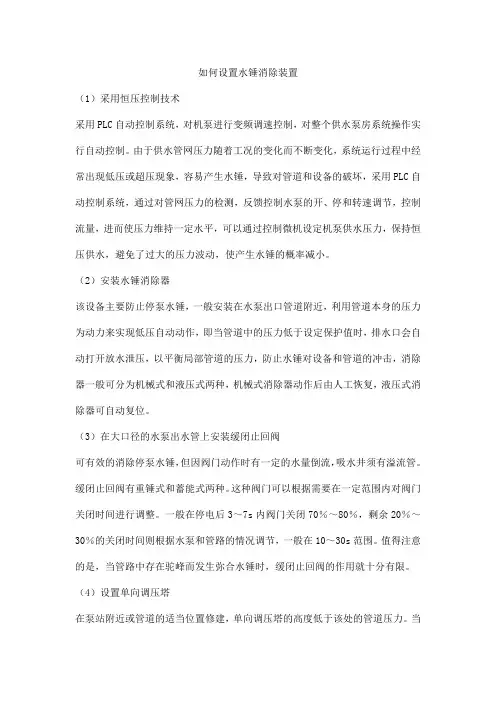

如何设置水锤消除装置（1）采用恒压控制技术采用PLC自动控制系统，对机泵进行变频调速控制，对整个供水泵房系统操作实行自动控制。

由于供水管网压力随着工况的变化而不断变化，系统运行过程中经常出现低压或超压现象，容易产生水锤，导致对管道和设备的破坏，采用PLC自动控制系统，通过对管网压力的检测，反馈控制水泵的开、停和转速调节，控制流量，进而使压力维持一定水平，可以通过控制微机设定机泵供水压力，保持恒压供水，避免了过大的压力波动，使产生水锤的概率减小。

（2）安装水锤消除器该设备主要防止停泵水锤，一般安装在水泵出口管道附近，利用管道本身的压力为动力来实现低压自动动作，即当管道中的压力低于设定保护值时，排水口会自动打开放水泄压，以平衡局部管道的压力，防止水锤对设备和管道的冲击，消除器一般可分为机械式和液压式两种，机械式消除器动作后由人工恢复，液压式消除器可自动复位。

（3）在大口径的水泵出水管上安装缓闭止回阀可有效的消除停泵水锤，但因阀门动作时有一定的水量倒流，吸水井须有溢流管。

缓闭止回阀有重锤式和蓄能式两种。

这种阀门可以根据需要在一定范围内对阀门关闭时间进行调整。

一般在停电后3～7s内阀门关闭70％～80％，剩余20％～30％的关闭时间则根据水泵和管路的情况调节，一般在10～30s范围。

值得注意的是，当管路中存在驼峰而发生弥合水锤时，缓闭止回阀的作用就十分有限。

（4）设置单向调压塔在泵站附近或管道的适当位置修建，单向调压塔的高度低于该处的管道压力。

当管道内压力低于塔内水位时，调压塔向管道补水，防止水柱拉断，避免弥合水锤。

但其对停泵水锤以外的水锤如关阀水锤的降压作用有限。

此外单向调压塔采用的单向阀的性能要绝对可靠，一旦该阀门失灵，可能导致发生较大的水锤。

（5）在泵站内设置旁通管（阀）在泵系统正常运行时，由于水泵压水侧水压高于吸水侧的水压，止回阀关闭。

当事故断电突然停泵后，水泵站出口处压力急剧降低，而吸水侧压力则猛升。

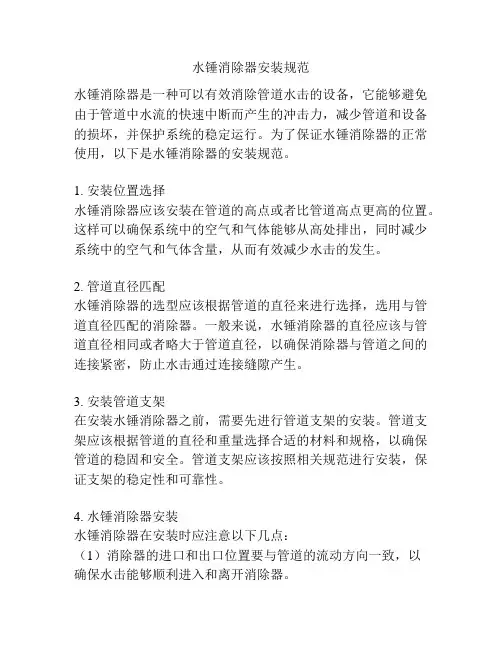

水锤消除器安装规范水锤消除器是一种可以有效消除管道水击的设备，它能够避免由于管道中水流的快速中断而产生的冲击力，减少管道和设备的损坏，并保护系统的稳定运行。

为了保证水锤消除器的正常使用，以下是水锤消除器的安装规范。

1. 安装位置选择水锤消除器应该安装在管道的高点或者比管道高点更高的位置。

这样可以确保系统中的空气和气体能够从高处排出，同时减少系统中的空气和气体含量，从而有效减少水击的发生。

2. 管道直径匹配水锤消除器的选型应该根据管道的直径来进行选择，选用与管道直径匹配的消除器。

一般来说，水锤消除器的直径应该与管道直径相同或者略大于管道直径，以确保消除器与管道之间的连接紧密，防止水击通过连接缝隙产生。

3. 安装管道支架在安装水锤消除器之前，需要先进行管道支架的安装。

管道支架应该根据管道的直径和重量选择合适的材料和规格，以确保管道的稳固和安全。

管道支架应该按照相关规范进行安装，保证支架的稳定性和可靠性。

4. 水锤消除器安装水锤消除器在安装时应注意以下几点：（1）消除器的进口和出口位置要与管道的流动方向一致，以确保水击能够顺利进入和离开消除器。

（2）消除器的进口和出口应与管道之间采用合适的连接方式，如法兰连接、螺纹连接等，并确保连接紧密，防止漏水和漏气。

（3）消除器的安装位置应调整合适，以确保消除器能够正常工作。

一般来说，水锤消除器应安装在水泵出口、阀门前或管道弯头处等水击易发生的位置。

5. 排气在安装完成后，需要对系统进行排气。

排气可以通过管道上的排气阀实现，打开排气阀使空气和气体排出系统，并确保系统内没有空气和气体存在。

排气完成后，关闭排气阀。

6. 检查和调试安装完成后，需要对水锤消除器进行检查和调试。

检查消除器的连接是否牢固，是否有漏水或漏气现象。

同时，需要通过实际运行对系统进行调试，观察消除器的工作情况和效果。

如有异常情况，需要及时进行调整和修复。

7. 安全注意事项在安装水锤消除器时，需要注意以下几点：（1）安全操作：安装过程中要注意个人安全，佩戴防护装备，并遵守相关安全操作规定。

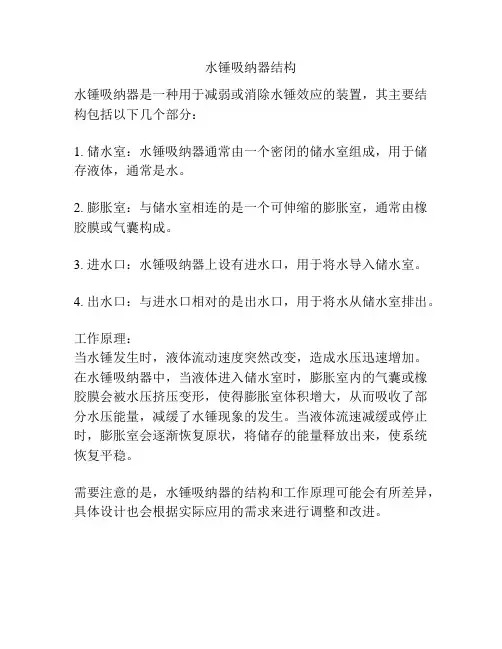

水锤吸纳器结构
水锤吸纳器是一种用于减弱或消除水锤效应的装置，其主要结构包括以下几个部分：
1. 储水室：水锤吸纳器通常由一个密闭的储水室组成，用于储存液体，通常是水。

2. 膨胀室：与储水室相连的是一个可伸缩的膨胀室，通常由橡胶膜或气囊构成。

3. 进水口：水锤吸纳器上设有进水口，用于将水导入储水室。

4. 出水口：与进水口相对的是出水口，用于将水从储水室排出。

工作原理：
当水锤发生时，液体流动速度突然改变，造成水压迅速增加。

在水锤吸纳器中，当液体进入储水室时，膨胀室内的气囊或橡胶膜会被水压挤压变形，使得膨胀室体积增大，从而吸收了部分水压能量，减缓了水锤现象的发生。

当液体流速减缓或停止时，膨胀室会逐渐恢复原状，将储存的能量释放出来，使系统恢复平稳。

需要注意的是，水锤吸纳器的结构和工作原理可能会有所差异，具体设计也会根据实际应用的需求来进行调整和改进。

碳钢（不锈钢）水锤消除器：活塞式水锤吸纳器上海首地阀门有限公司产品型号：SD9000一、产品特点SD9000-16/25P活塞式水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

二、工作原理SD9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端为一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。

活塞运动的行程与容气腔内的气体压力、水击波大小有关，活塞在一定压力的气体和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

三、主要技术参数公称压力MPa试验压力适合介质适宜温度容气腔压力（占管道压力百分数）密封试压强度试压MPa MPa1.6 1.762.4纯净水<=80℃50~70%2.5 2.753.75四、结构示意图五、SD9000-16/25活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径DN法兰直径 D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度 b 总高度H 螺孔数量直径Z-d mm 英寸1.6MPaSD9015 15 1/2 95 65 45 14 200 4-φ14 SD9020 20 3/4 105 75 55 16 300 4-φ14 SD9025 25 1 115 85 65 16 320 4-φ14 SD9032 32 1 1/2 140 100 78 18 340 4-φ18 SD9040 40 1 1/2 150 110 85 18 350 4-φ18 SD9050 50 2 165 125 100 20 455 4-φ18 SD9065 65 2 1/2 185 145 120 20 505 4-φ18 SD9080 80 3 200 160 135 20 745 8-φ18 SD9100 100 4 220 180 155 22 765 8-φ18 SD9125 125 5 250 210 185 22 796 8-φ18 SD9150 150 6 285 240 210 24 828 8-φ23 SD9200 200 8 340 295 265 24 918 12-φ23 SD9250 250 10 405 355 320 26 948 12-φ25。

如何设置水锤消除装置(1)采用恒压控制技术采用PLC自动控制系统，对机泵进行变频调速控制，对整个供水泵房系统操作实行自动控制。

由于供水管网压力随着工况的变化而不断变化，系统运行过程中经常出现低压或超压现象，容易产生水锤，导致对管道和设备的破坏，采用PLC自动控制系统，通过对管网压力的检测，反馈控制水泵的开、停和转速调节，控制流量，进而使压力维持一定水平，可以通过控制微机设定机泵供水压力，保持恒压供水，避免了过大的压力波动，使产生水锤的概率减小。

(2)安装水锤消除器该设备主要防止停泵水锤，一般安装在水泵出口管道附近，利用管道本身的压力为动力来实现低压自动动作，即当管道中的压力低于设定保护值时，排水口会自动打开放水泄压，以平衡局部管道的压力，防止水锤对设备和管道的冲击，消除器一般可分为机械式和液压式两种，机械式消除器动作后由人工恢复，液压式消除器可自动复位。

(3)在大口径的水泵出水管上安装缓闭止回阀可有效的消除停泵水锤,但因阀门动作时有一定的水量倒流，吸水井须有溢流管。

缓闭止回阀有重锤式和蓄能式两种。

这种阀门可以根据需要在一定范围内对阀门关闭时间进行调整。

一般在停电后3〜7s内阀门关闭70%〜80%,剩余20%〜30%的关闭时间则根据水泵和管路的情况调节，一般在10〜30s范围。

值得注意的是，当管路中存在驼峰而发生弥合水锤时，缓闭止回阀的作用就十分有限。

(4)设置单向调压塔在泵站附近或管道的适当位置修建，单向调压塔的高度低于该处的管道压力。

当管道内压力低于塔内水位时，调压塔向管道补水,防止水柱拉断,避免弥合水锤。

但其对停泵水锤以外的水锤如关阀水锤的降压作用有限。

此外单向调压塔采用的单向阀的性能要绝对可靠，一旦该阀门失灵，可能导致发生较大的水锤。

(5)在泵站内设置旁通管(阀)在泵系统正常运行时，由于水泵压水侧水压高于吸水侧的水压，止回阀关闭。

当事故断电突然停泵后，水泵站出口处压力急剧降低，而吸水侧压力则猛升。
