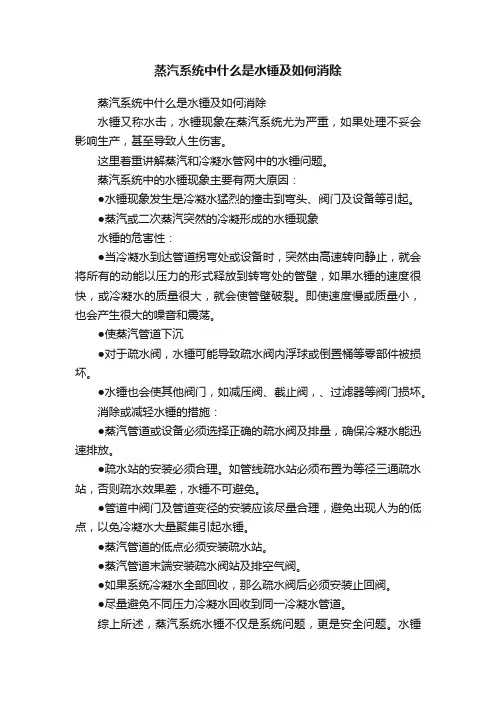

蒸汽系统中什么是水锤及如何消除
蒸汽系统中什么是水锤及如何消除
水锤又称水击,水锤现象在蒸汽系统尤为严重,如果处理不妥会影响生产,甚至导致人生伤害。
这里着重讲解蒸汽和冷凝水管网中的水锤问题。
蒸汽系统中的水锤现象主要有两大原因:
●水锤现象发生是冷凝水猛烈的撞击到弯头、阀门及设备等引起。
●蒸汽或二次蒸汽突然的冷凝形成的水锤现象
水锤的危害性:
●当冷凝水到达管道拐弯处或设备时,突然由高速转向静止,就会将所有的动能以压力的形式释放到转弯处的管壁,如果水锤的速度很快,或冷凝水的质量很大,就会使管壁破裂。
即使速度慢或质量小,也会产生很大的噪音和震荡。
●使蒸汽管道下沉
●对于疏水阀,水锤可能导致疏水阀内浮球或倒置桶等零部件被损坏。
●水锤也会使其他阀门,如减压阀、截止阀,、过滤器等阀门损坏。
消除或减轻水锤的措施:
●蒸汽管道或设备必须选择正确的疏水阀及排量,确保冷凝水能迅速排放。
●疏水站的安装必须合理。
如管线疏水站必须布置为等径三通疏水站,否则疏水效果差,水锤不可避免。
●管道中阀门及管道变径的安装应该尽量合理,避免出现人为的低点,以免冷凝水大量聚集引起水锤。
●蒸汽管道的低点必须安装疏水站。
●蒸汽管道末端安装疏水阀站及排空气阀。
●如果系统冷凝水全部回收,那么疏水阀后必须安装止回阀。
●尽量避免不同压力冷凝水回收到同一冷凝水管道。
综上所述,蒸汽系统水锤不仅是系统问题,更是安全问题。
水锤
不仅会大幅增加设备和系统的维修保养与停机时间,严重影响正常生产,给企业造成经济损失。
甚至有时会引发重大安全事故,对人员造成伤害。

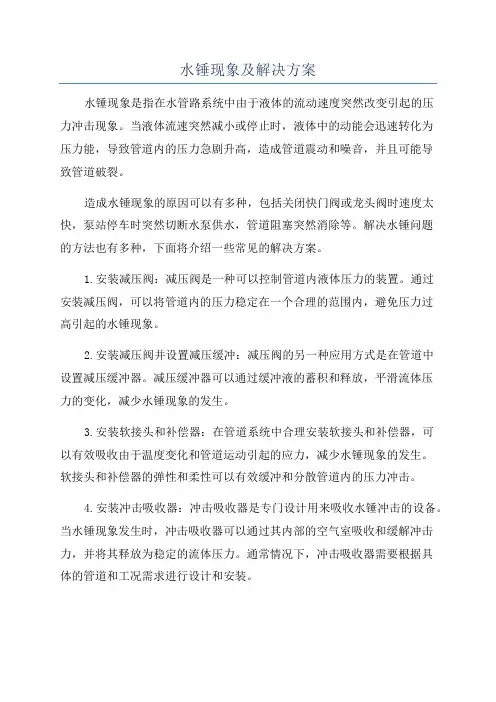

水锤现象及解决方案水锤现象是指在水管路系统中由于液体的流动速度突然改变引起的压力冲击现象。
当液体流速突然减小或停止时,液体中的动能会迅速转化为压力能,导致管道内的压力急剧升高,造成管道震动和噪音,并且可能导致管道破裂。
造成水锤现象的原因可以有多种,包括关闭快门阀或龙头阀时速度太快,泵站停车时突然切断水泵供水,管道阻塞突然消除等。
解决水锤问题的方法也有多种,下面将介绍一些常见的解决方案。
1.安装减压阀:减压阀是一种可以控制管道内液体压力的装置。
通过安装减压阀,可以将管道内的压力稳定在一个合理的范围内,避免压力过高引起的水锤现象。
2.安装减压阀并设置减压缓冲:减压阀的另一种应用方式是在管道中设置减压缓冲器。
减压缓冲器可以通过缓冲液的蓄积和释放,平滑流体压力的变化,减少水锤现象的发生。
3.安装软接头和补偿器:在管道系统中合理安装软接头和补偿器,可以有效吸收由于温度变化和管道运动引起的应力,减少水锤现象的发生。
软接头和补偿器的弹性和柔性可以有效缓冲和分散管道内的压力冲击。
4.安装冲击吸收器:冲击吸收器是专门设计用来吸收水锤冲击的设备。
当水锤现象发生时,冲击吸收器可以通过其内部的空气室吸收和缓解冲击力,并将其释放为稳定的流体压力。
通常情况下,冲击吸收器需要根据具体的管道和工况需求进行设计和安装。
5.控制关闭阀门的速度:关闭阀门时要慢而平稳地关闭,避免突然关闭。
可以使用缓慢关闭装置或控制系统来控制阀门的动作速度,减少水锤现象的发生。
6.增加管道的阻尼:在管道中增加阻尼材料或异材料层,可以有效减少管道震动和噪音,降低水锤现象的发生。
此外,对于一些特殊情况,还可以采取其他措施来解决水锤问题,例如增加管道的直径,调整管道的坡度,安装阀门和阀门组合等。
总之,针对不同的管道系统和工况需求,可以选择适当的解决方案来减少水锤现象的发生。
在设计和安装过程中,需要考虑管道系统的压力稳定性和流体动力学特性,并根据实际情况进行综合考虑和优化设计。
什么是压力管道的水击(水锤)现象?有何危害?如何消除?
在压力管道中,由于液体流速的急剧改变,从而造成瞬时压力显著、反复、迅速变化的现象,称为水击,也称水锤。
引起水击的基本原因是:当压力管道的阀门突然关闭或开启时,当水泵突然停止或启动时,因瞬时流速发生急剧变化,引起液体动量迅速改变,而使压力显著变化。
管道上止回阀失灵,也会发生水击现象。
在蒸汽管道中,若暖管不充分,疏水不彻底,导致送出的蒸汽部分凝结成水,体积突然缩小,造成局部真空,周围介质将高速向此处冲击,也会发出巨大的音响和振动。
水击现象发生时,压力升高值可能为正常压力的好多倍,使管壁材料承受很大应力;压力的反复变化,会引起管道和设备的振动,严重时会造成管道、管道附件及设备的损坏。
消除或减轻水击危害的基本方法有:
(1) 缓慢开启或关闭阀门;
(2) 尽量缩短阀件与容器间的管道长度;
(3) 止回阀应动作灵活,不应出现忽开忽关现象;
(4) 管道就装设安全阀、空气阀或蓄能器;
(5) 蒸汽管道送汽前要充分暖管,彻底疏水,然后缓慢开启阀门送汽。

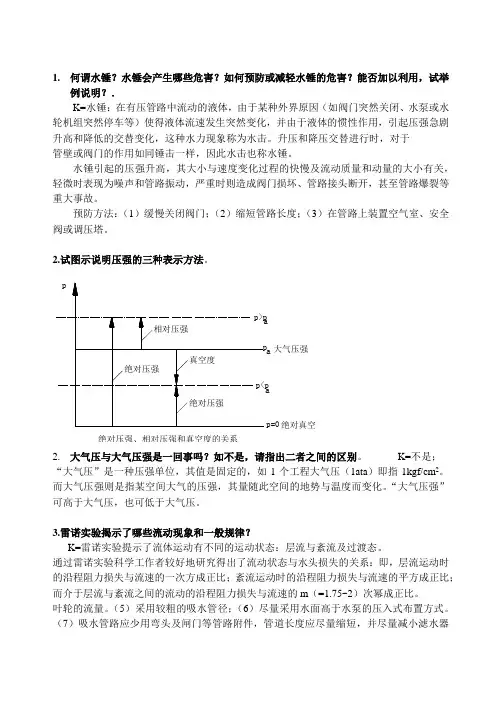

1.何谓水锤?水锤会产生哪些危害?如何预防或减轻水锤的危害?能否加以利用,试举例说明?.K=水锤:在有压管路中流动的液体,由于某种外界原因(如阀门突然关闭、水泵或水轮机组突然停车等)使得液体流速发生突然变化,并由于液体的惯性作用,引起压强急剧升高和降低的交替变化,这种水力现象称为水击。
升压和降压交替进行时,对于管壁或阀门的作用如同锤击一样,因此水击也称水锤。
水锤引起的压强升高,其大小与速度变化过程的快慢及流动质量和动量的大小有关,轻微时表现为噪声和管路振动,严重时则造成阀门损坏、管路接头断开,甚至管路爆裂等重大事故。
预防方法:(1)缓慢关闭阀门;(2)缩短管路长度;(3)在管路上装置空气室、安全阀或调压塔。
K=不是;“大气压”是一种压强单位,其值是固定的,如1个工程大气压(1ata)即指1kgf/cm2。
而大气压强则是指某空间大气的压强,其量随此空间的地势与温度而变化。
“大气压强”可高于大气压,也可低于大气压。
3.雷诺实验揭示了哪些流动现象和一般规律?K=雷诺实验提示了流体运动有不同的运动状态:层流与紊流及过渡态。
通过雷诺实验科学工作者较好地研究得出了流动状态与水头损失的关系:即,层流运动时的沿程阻力损失与流速的一次方成正比;紊流运动时的沿程阻力损失与流速的平方成正比;而介于层流与紊流之间的流动的沿程阻力损失与流速的m(=1.75~2)次幂成正比。
叶轮的流量。
(5)采用较粗的吸水管径;(6)尽量采用水面高于水泵的压入式布置方式。
(7)吸水管路应少用弯头及闸门等管路附件,管道长度应尽量缩短,并尽量减小滤水器和底阀的阻力(或取消底阀4.何谓水泵的汽蚀?有哪些危害?如何预防?K=当水泵的叶轮入口处的最低压力等于或低于当时水温的饱和蒸汽压力p V时,则将有蒸汽及溶解在液体中的气体大量在逸放出来,形成很多由蒸汽与气体混合的小气泡。
这些气泡随液体至高压区,由于气泡周围的压强大于气泡内的汽化压强,气泡受压而破裂,并重新凝结;液体质点从四周向气泡中心加速冲来。

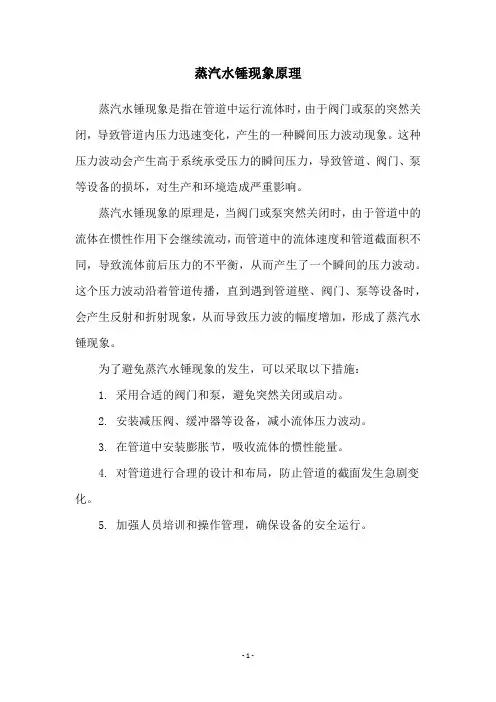

蒸汽水锤现象原理
蒸汽水锤现象是指在管道中运行流体时,由于阀门或泵的突然关闭,导致管道内压力迅速变化,产生的一种瞬间压力波动现象。
这种压力波动会产生高于系统承受压力的瞬间压力,导致管道、阀门、泵等设备的损坏,对生产和环境造成严重影响。
蒸汽水锤现象的原理是,当阀门或泵突然关闭时,由于管道中的流体在惯性作用下会继续流动,而管道中的流体速度和管道截面积不同,导致流体前后压力的不平衡,从而产生了一个瞬间的压力波动。
这个压力波动沿着管道传播,直到遇到管道壁、阀门、泵等设备时,会产生反射和折射现象,从而导致压力波的幅度增加,形成了蒸汽水锤现象。
为了避免蒸汽水锤现象的发生,可以采取以下措施:
1. 采用合适的阀门和泵,避免突然关闭或启动。
2. 安装减压阀、缓冲器等设备,减小流体压力波动。
3. 在管道中安装膨胀节,吸收流体的惯性能量。
4. 对管道进行合理的设计和布局,防止管道的截面发生急剧变化。
5. 加强人员培训和操作管理,确保设备的安全运行。
- 1 -。

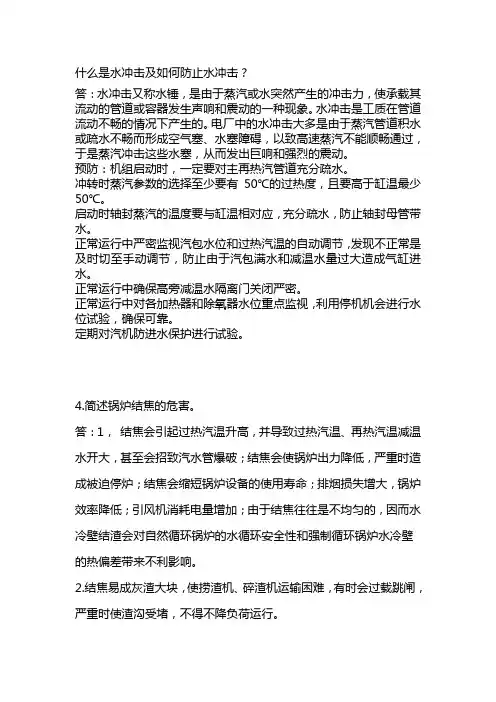

什么是水冲击及如何防止水冲击?答:水冲击又称水锤,是由于蒸汽或水突然产生的冲击力,使承载其流动的管道或容器发生声响和震动的一种现象。
水冲击是工质在管道流动不畅的情况下产生的。
电厂中的水冲击大多是由于蒸汽管道积水或疏水不畅而形成空气塞、水塞障碍,以致高速蒸汽不能顺畅通过,于是蒸汽冲击这些水塞,从而发出巨响和强烈的震动。
预防:机组启动时,一定要对主再热汽管道充分疏水。
冲转时蒸汽参数的选择至少要有50℃的过热度,且要高于缸温最少50℃。
启动时轴封蒸汽的温度要与缸温相对应,充分疏水,防止轴封母管带水。
正常运行中严密监视汽包水位和过热汽温的自动调节,发现不正常是及时切至手动调节,防止由于汽包满水和减温水量过大造成气缸进水。
正常运行中确保高旁减温水隔离门关闭严密。
正常运行中对各加热器和除氧器水位重点监视,利用停机机会进行水位试验,确保可靠。
定期对汽机防进水保护进行试验。
4.简述锅炉结焦的危害。
答:1,结焦会引起过热汽温升高,并导致过热汽温、再热汽温减温水开大,甚至会招致汽水管爆破;结焦会使锅炉出力降低,严重时造成被迫停炉;结焦会缩短锅炉设备的使用寿命;排烟损失增大,锅炉效率降低;引风机消耗电量增加;由于结焦往往是不均匀的,因而水冷壁结渣会对自然循环锅炉的水循环安全性和强制循环锅炉水冷壁的热偏差带来不利影响。
2.结焦易成灰渣大块,使捞渣机、碎渣机运输困难,有时会过载跳闸,严重时使渣沟受堵,不得不降负荷运行。
3.结焦若熔合成大块时,因重力从上部落下,导致砸坏冷灰斗水冷壁。
低负荷会因掉大块焦而引起燃烧不稳甚至熄火。
4.若造成水冷壁全部结焦时,只有停炉进行人工清焦。
5.锅炉的大焦块掉在捞渣机后,瞬间产生大量的水蒸气,破坏捞渣机的水封,同时使炉底漏入大量冷风,造成燃烧器区域(尤其是下排燃烧器区域)煤粉火焰着火状况的严重恶化,使炉膛负压产生剧烈波动(超限)而引起锅炉灭火。
5.锅炉紧急停炉条件有哪些?答:MFT达动作条件而拒动作。

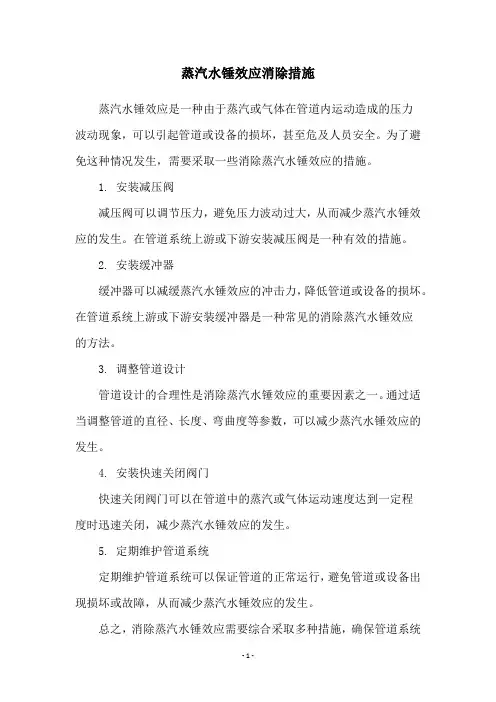

蒸汽水锤效应消除措施
蒸汽水锤效应是一种由于蒸汽或气体在管道内运动造成的压力
波动现象,可以引起管道或设备的损坏,甚至危及人员安全。
为了避免这种情况发生,需要采取一些消除蒸汽水锤效应的措施。
1. 安装减压阀
减压阀可以调节压力,避免压力波动过大,从而减少蒸汽水锤效应的发生。
在管道系统上游或下游安装减压阀是一种有效的措施。
2. 安装缓冲器
缓冲器可以减缓蒸汽水锤效应的冲击力,降低管道或设备的损坏。
在管道系统上游或下游安装缓冲器是一种常见的消除蒸汽水锤效应
的方法。
3. 调整管道设计
管道设计的合理性是消除蒸汽水锤效应的重要因素之一。
通过适当调整管道的直径、长度、弯曲度等参数,可以减少蒸汽水锤效应的发生。
4. 安装快速关闭阀门
快速关闭阀门可以在管道中的蒸汽或气体运动速度达到一定程
度时迅速关闭,减少蒸汽水锤效应的发生。
5. 定期维护管道系统
定期维护管道系统可以保证管道的正常运行,避免管道或设备出现损坏或故障,从而减少蒸汽水锤效应的发生。
总之,消除蒸汽水锤效应需要综合采取多种措施,确保管道系统
的安全稳定运行。
管道“交响曲”——水锤现象
水锤现象是在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波,就象锤子敲打一样,并伴随着“bang bang”的声,所以叫水锤。
水流冲击波来回产生的力,有时会很大,从而
破坏阀门和恒盛泵业的船用齿轮泵。
水锤的危害很大,因为水锤现象发生时,整个管道和相关部件
的压力会急剧增大,超过正常使用压力的几倍甚至十几倍,压强过高,会造成管道、零件和船用齿轮泵的严重损坏。
消除和减轻水锤危害的方法
1、如果蒸汽主管有水锤发生,需立刻缓慢的关闭阀门,切断蒸汽流动,水锤就可能停止,等水锤停止了,再慢慢的打开阀门。
2、如果在蒸汽管道末端已发生水锤现象,在末端安装疏水阀排水即可。
3、如果是冷凝水倒流造成的水锤,加装止回阀即可解决。
4、尽量缩短阀件与容器间的管道长度。
5、管道上装设安全阀、排空阀或蓄能器。
其实解决水锤现象的原则就是选择正确类型和正确型号的疏水阀,正确布置管道,即可解决大部分的水锤问题。
别让管道“交响曲”奏响,影响恒盛船用齿轮泵的使用寿命。
蒸汽水锤效应消除措施蒸汽水锤是指由于蒸汽管道中水锤现象引起的压力冲击。
它会导致管道和设备的损坏,所以必须采取一些消除措施。
以下是一些常见的蒸汽水锤效应消除措施:1.安装缓冲罐:缓冲罐是用来吸收和缓冲水锤冲击的。
在蒸汽系统中合理布置并安装缓冲罐可以有效地消除蒸汽水锤。
缓冲罐容积应根据系统容积和水锤冲击力大小来确定,以保证其有效缓冲能力。
2.安装减压阀和减压器:在蒸汽系统中,合理的减压系统可以有效防止和减少水锤现象的发生。
安装减压阀和减压器,可以控制蒸汽压力的升降,减少水锤的产生。
3.安装减压止回阀:在蒸汽系统中,适时安装减压止回阀可以有效防止蒸汽水锤。
减压止回阀具有减压、防止反向流动的功能,能够有效地消除蒸汽水锤现象。
4.增加管道支架和减少振动:安装适当的管道支架和减振装置可以有效减少管道的振动和摆动,从而减少水锤的发生。
通过增加管道的支持点和合理布置减振装置,可以使管道更加稳固,减少水锤的影响。
5.加强管道系统的维护:定期检查和维护蒸汽管道系统,修复管道的漏水和损坏,清洁和排除堵塞,以保持系统的正常运行和防止水锤的产生。
6.控制蒸汽流量:控制蒸汽流量是避免水锤现象的关键。
合理控制蒸汽的流速和流量,可以减少管道中的压力变化,从而有效地避免蒸汽水锤的发生。
总之,在蒸汽系统中,采取合适的措施来消除蒸汽水锤是非常重要的。
通过安装缓冲罐、减压阀和减压器、减压止回阀,加强管道支架和减振装置的使用,以及定期检查和维护管道系统,可以有效防止和消除蒸汽水锤,保护管道和设备的安全运行。
蒸汽凝液管道出现水锤的原因及处理措施你知道吗?蒸汽凝液管道在运行过程中,偶尔会出现一种“啪啪”作响的现象,听起来就像是管道里发生了小爆炸,简直吓人一跳!这个现象就叫做水锤,也可以叫做“水击”或者“水锤效应”。
哎呀,这可不是电影里的特效,是真的能对管道系统造成大麻烦的。
水锤的出现,可能让管道嘎嘎作响,甚至把管道弄得像变形金刚一样弯曲、破裂,那可是要掉一地眼泪的。
所以今天就来聊聊这个水锤到底是怎么回事,为什么会发生,以及该怎么处理,免得以后再被吓到。
水锤是啥?简单来说,就是蒸汽管道里水气混合,突然产生巨大的冲击力,结果就好像是水在管道里打架,发出“砰砰”的声音。
就像咱们常说的,管道里本来是蒸汽,结果水气一股脑儿地跟着跑,等到水和蒸汽发生“亲密接触”时,蒸汽突然失去动力,水就得跑得快。
这一冲,水锤效应就诞生了。
这种“亲热”会让管道里面的气体和水出现剧烈的压力波动,冲击力大到让管道都颤抖。
这时候,管道要是没有足够的强度,搞不好就直接给你搞个“爆炸现场”!水锤发生的原因,说简单也不简单。
最常见的情况,就是管道里的水或者凝液没来得及完全排出,蒸汽进来了,这时,蒸汽压强一大,水一时半会儿没反应过来,整个系统就会发生突如其来的变化。
再比如,蒸汽冷凝物在管道里积攒太多,没及时排放,导致水在流动时像火箭一样蹿起来,这时产生的冲击力就像海浪一样猛烈。
还有一个原因,就是系统启动或者关闭时,阀门关得太急,或者管道里的蒸汽流速突然变化,水没来得及消失,就碰上来了,这也是引发水锤的一个大元凶。
讲到这里,咱们不禁要问:哎呀,这水锤真的这么严重吗?管道会爆炸什么的,不是开玩笑吧?水锤带来的影响不仅仅是噪音那么简单。
严重了,它不仅会损坏管道,还可能会损坏设备,甚至对生产安全造成威胁。
比如,管道的连接处可能被震松,设备的工作压力突然升高,甚至会导致蒸汽系统失效,造成生产停滞,损失可大了。
所以啊,咱们千万不能掉以轻心,得想办法提前预防和解决。
蒸汽水锤效应消除措施
蒸汽水锤是管道系统中常见的问题之一,它是由于管道内的高速流动液体突然停止或改变方向所产生的瞬间压力波。
这种压力波会造成管道系统中的压力急剧上升,甚至会导致管道的损坏。
下面介绍一些消除蒸汽水锤效应的措施:
1. 安装蒸汽水锤消除器。
蒸汽水锤消除器是一种能够吸收压力
波的设备,它通常安装在管道系统的转角处或者高速流体流动的位置。
2. 减缓流速。
流速是影响蒸汽水锤的一个重要因素,如果流速
过快,蒸汽水锤的压力波就会更加严重。
因此,在管道系统中减缓流速可以有效减少蒸汽水锤的效应。
3. 减少管道系统中的死角。
死角是管道系统中容易产生蒸汽水
锤的地方,因为在这些地方流体的流动会发生急剧的改变。
因此,在设计管道系统时需要尽量减少死角的存在。
4. 定期维护管道系统。
管道内部的积垢、结垢等问题也会影响
流体的流动,加剧蒸汽水锤的效应。
因此,定期清洗、检查管道系统可以有效减少蒸汽水锤的发生。
5. 使用减压阀。
减压阀可以在管道系统中控制压力的变化,减
少蒸汽水锤的效应。
在一些需要频繁启停的系统中,使用减压阀可以有效保护管道系统的安全。
- 1 -。
水锤是个什么东西?如何消除或避免?在泵房及管道系统安装完毕,往往会发现在系统运行时,当在停泵、停电的一刹那,管道系统会有一个很大的水的冲击力,冲击着水泵、阀门和管路,有的可能水击很轻,但有的却很严重,更甚者会产生严重的质量事故,例如:阀门阀瓣、水泵叶片、管道系统等被水击击碎、击破,这种破坏就是水锤导致的。
什么是水锤现象?水锤是在突然停电或者在阀门关闭太快时,由于压力水流的惯性,产生水流冲击波,就象锤子敲打一样,所以叫水锤。
水流冲击波来回产生的力,有时会很大,从而破坏阀门和水泵。
水锤效应”是指在水管内部,管内壁光滑,水流动自如。
当打开的阀门突然关闭,水流对阀门及管壁,主要是阀门会产生一个压力。
由于管壁光滑,后续水流在惯性的作用下,迅速达到最大,并产生破坏作用,这就是流体力学当中的“水锤效应”,也就是正水锤。
在供水管道建设中都要考虑这一因素。
相反,关闭的阀门在突然打开后,也会产生水锤,叫负水锤,也有一定的破坏力,但没有前者大。
电动水泵机组突然停电或启动时,同样也会引起压力的冲击和水锤效应。
这种压力的冲击波沿管道传播,极易导致管道局部超压而造成管道破裂、损坏设备等,故水锤效应防护成为供水工程关键性的工艺技术之一。
水锤产生的条件1、阀门突然开启或关闭;2、水泵机组突然停车或开启;3、单管向高处输水(供水地形高差超过20米);4、水泵总扬程(或工作压力)大;5、输水管道中水流速度过大;6、输水管道过长,且地形变化大。
水锤效应的危害水锤引起的压强升高,可达管道正常工作压强的几倍,甚至几十倍。
这种大幅度的压强波动,对管路系统造成的危害主要有:1、引起管道强烈振动,管道接头断开;2、破坏阀门,严重的压强过高造成管道爆管,供水管网压力降低;3、反之,压强过低又会导致管子的瘪塌,还会损坏阀门和固定件;4、引起水泵反转,破坏泵房内设备或管道,严重的造成泵房淹没,造成人身伤亡等重大事故,影响生产和生活。
消除或减轻水锤的防护措施对于水锤的防护措施很多,但需根据水锤可能产生的原因,采取不同的措施。
蒸汽水锤效应消除措施
蒸汽水锤效应是由于锅炉或管道中的蒸汽被突然关闭阀门或泄压阀时产生的压力波导致的。
这种压力波会穿过管道并产生巨大的冲击力,可能会导致管道破裂或设备损坏。
为了消除蒸汽水锤效应,需要采取以下措施:
1. 安装蒸汽水锤吸收器:蒸汽水锤吸收器可以缓冲压力波的冲击力,减少管道和设备的损坏。
这些吸收器通常安装在管道上,并且可以根据需要进行定制。
2. 逐步关闭阀门:为了避免产生蒸汽水锤效应,应该逐步关闭阀门,而不是突然关闭。
逐步关闭阀门可以减缓蒸汽流量的变化,从而减少压力波的产生。
3. 安装减压阀:在管道中安装减压阀可以平衡管道中的压力,从而减少压力波的产生。
这些减压阀可以根据需要调整,以确保管道中的压力始终保持稳定。
4. 定期维护管道和设备:定期检查管道和设备的状态以确保其正常运行非常重要。
任何管道泄漏或设备损坏都可能导致蒸汽水锤效应的产生。
及时维修或更换这些设备可以减少风险。
5. 培训工作人员:所有工作人员都应该接受关于蒸汽水锤效应的培训,并了解如何避免其产生以及如何采取应对措施。
这将有助于减少管道和设备的损坏,同时提高工作安全性。
- 1 -。
什么是水锤?水锤是由于管道内流体的方向或流速突然改变导致管道内压力瞬时增加而产生的。
因为压力的增加能严重到使管道破裂或损坏设备,所以水锤是非常危险的。
原因管道内流体包括两种能量:势能和动能。
动能归因于速度,势能归因于压力。
如果忽略摩擦,管道内长度方向上各个点的流体动能和势能之和是一定的。
通过改变流体流速来改变动能将使管道内压力改变。
如果流体的流速减小(减小动能),流体的压力将增加(势能增加)。
当阀门关闭太快,管道内流体突然停止流动时,水锤很容易发生。
当水锤发生的时候,管道来回产生的振动波抵得上声波在液体中的速度(70度时在水中的速度超过4800英尺/秒)。
当遇到前面的障碍时(通常是泵或阀门),这些波回来,然后向前,再回来,直到压力相等。
另外,阀门的突然关闭会使液体柱施加给阀体一个瞬时的压力。
这个水柱的突然隔离导致两个现象同时发生:阀门上游端的压力增加,阀门下游端的压力减少。
阀门下游端的流体将尽力继续流动,形成真空,可能导致管道破裂。
如果这个管道是在下坡上,这个问题将更严重。
为了防止阀体附近的压力突然改变,可以在阀门的下游安装空气和真空破坏阀,或排气阀让空气进到管道内防止真空产生。
因此,阀门适当的开关对管道的安全是必须的。
在管道的下游关阀门会使上游产生压力波动。
在比振动波传到管到末端,然后再回来还短的时间内关闭阀门,叫做“突然阀门关闭”。
突然阀门关闭将使流速快速改变,导致压力剧烈变化。
水锤的其它原因◇快速的泵启动能导致下游没有流体的空间快速的破裂◇快速的泵关闭能导致吸入口流体压力剧烈升高,排放口压力剧烈下降。
其中排放口压力的剧烈下降通常是主要的问题。
当排放口压力降到大气压时,会导致气压的隔离。
◇阀门的砰的关闭(由于突然的减速,阀门可能很快的砰的关闭)◇管道中“气袋”的移动。
空气是可压缩的,如果沿着管道移动,将会象“弹簧”一样,在管道的低点被压缩,在高点被膨胀。
压缩和膨胀产生压力的变化如果足够大,可能产生严重的水锤压力◇当隔离的水柱再以高流速进入时,水柱隔离也能导致严重的水锤。
当采用异步电机供水时,异步电机在全压起动时,从静止状态加速到额泄转速所需时间极短。
这就意味着在极短的时间里,水的流量从零猛到额左流量。
由于流体具有具有动能和一定程度的压缩性,因此在极短的时间内流量的巨大变化将引起对管逍的压强过高和过低的冲击。
压力冲击将使管壁受力而产生噪声,犹如锤子敲击管道一样,故称为水锤效应。
水锤效应有极大的破坏性:压强过高,将引起管子的破裂,反之,压强过低又会导致管子的瘪塌,还会损坏阀门和固泄件。
水力发电厂的水轮机在进水叶动作时也会发生这种现象•据我老师说他还碰到过进水叶因关闭过快而引起压水管爆裂的事故.水锤效应是一种形象的说法.它是指给水泵在起动和停车时,水流冲击管道,产生的一种严重水击。
由于在水管内部,管内壁是光滑的,水流动自如。
当打开的阀门突然关闭或给水泵停车,水流对阀门及管壁,主要是阀门或泵会产生一个压力。
由于管壁光滑,后续水流在惯性的作用下,水力迅速达到最大,并产生破坏作用,这就是水利学当中的“水锤效应”,也就是正水锤。
相反,关闭的阀门任突然打开或给水泵启动后,也会产生水锤,叫负水锤,但没有前者大。
列一种关于水锤效应的说法:异步电动机在全压启动时.从静I匕状态加速到额怎转速,水的流量从零猛增到额左流量.由于流体具有动量和一左程度的可压缩性,因此,在极短时间内流量的巨大变化将引起对管道的压强过髙或过低的冲击,并产生空化现象•压力冲击将使管壁受力而产生噪音,就像锤子敲击管子一样,称为水锤效应.采用恒压供水,可以通过对时间的预置来延长启动和停车过程,使动态转矩大为减小,从而从根本上消除水锤效应.实际上,水锤岀现在起泵和停泵两种情况下。
停泵时,如果是扬程很高,泵通过关断电源自然停止,水会逆向砸下来,形成水锤。
解决的办法是采用变频器或软起动器,用变频器最好,要多舒缓都可以,但是如果不需要调速,成本就高了,用软起动器就可以了,大多数软起动器具有软起和软停双重功能。
水锤产生的另一个原因是水管中有空气,空气柱在突然降压时会膨胀,推动水柱运动,这样气推水,水推气,形成水锤,形成大的破坏力。
蒸汽系统中什么是水锤及如何消除
水锤又称水击,水锤现象在蒸汽系统尤为严重,如果处理不妥会影响生产,甚至导致人生伤害。
这里着重讲解蒸汽和冷凝水管网中的水锤问题。
蒸汽系统中的水锤现象主要有两大原因:
●水锤现象发生是冷凝水猛烈的撞击到弯头、阀门及设备等引起。
●蒸汽或二次蒸汽突然的冷凝形成的水锤现象
水锤的危害性:
●当冷凝水到达管道拐弯处或设备时,突然由高速转向静止,就会将所有的动能以压力的形式释放到转弯处的管壁,如果水锤的速度很快,或冷凝水的质量很大,就会使管壁破裂。
即使速度慢或质量小,也会产生很大的噪音和震荡。
●使蒸汽管道下沉
●对于疏水阀,水锤可能导致疏水阀内浮球或倒置桶等零部件被损坏。
●水锤也会使其他阀门,如减压阀、截止阀,、过滤器等阀门损坏。
消除或减轻水锤的措施:
●蒸汽管道或设备必须选择正确的疏水阀及排量,确保冷凝水能迅速排放。
●疏水站的安装必须合理。
如管线疏水站必须布置为等径三通疏水站,否则疏水效果差,水锤不可避免。
●管道中阀门及管道变径的安装应该尽量合理,避免出现人为的低点,以免冷凝水大量聚集引起水锤。
●蒸汽管道的低点必须安装疏水站。
●蒸汽管道末端安装疏水阀站及排空气阀。
●如果系统冷凝水全部回收,那么疏水阀后必须安装止回阀。
●尽量避免不同压力冷凝水回收到同一冷凝水管道。
综上所述,蒸汽系统水锤不仅是系统问题,更是安全问题。
水锤不仅会大幅增加设备和系统的维修保养与停机时间,严重影响正常生产,给企业造成经济损失。
甚至有时会引发重大安全事故,对人员造成伤害。
