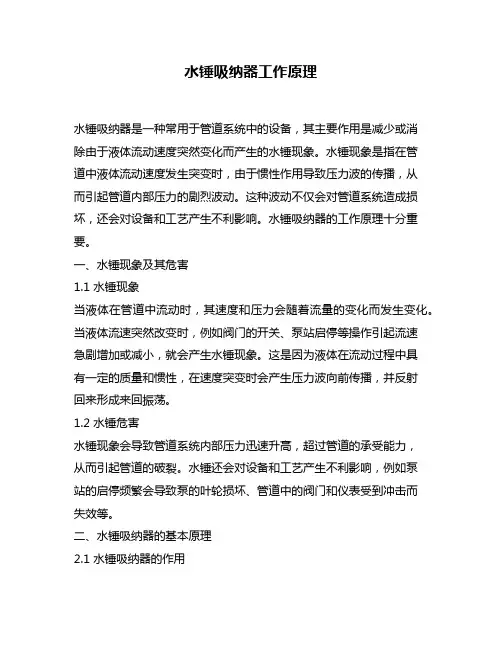

YQ9000水锤吸纳器原理作用

水锤吸纳器工作原理水锤吸纳器是一种常用于管道系统中的设备，其主要作用是减少或消除由于液体流动速度突然变化而产生的水锤现象。

水锤现象是指在管道中液体流动速度发生突变时，由于惯性作用导致压力波的传播，从而引起管道内部压力的剧烈波动。

这种波动不仅会对管道系统造成损坏，还会对设备和工艺产生不利影响。

水锤吸纳器的工作原理十分重要。

一、水锤现象及其危害1.1 水锤现象当液体在管道中流动时，其速度和压力会随着流量的变化而发生变化。

当液体流速突然改变时，例如阀门的开关、泵站启停等操作引起流速急剧增加或减小，就会产生水锤现象。

这是因为液体在流动过程中具有一定的质量和惯性，在速度突变时会产生压力波向前传播，并反射回来形成来回振荡。

1.2 水锤危害水锤现象会导致管道系统内部压力迅速升高，超过管道的承受能力，从而引起管道的破裂。

水锤还会对设备和工艺产生不利影响，例如泵站的启停频繁会导致泵的叶轮损坏、管道中的阀门和仪表受到冲击而失效等。

二、水锤吸纳器的基本原理2.1 水锤吸纳器的作用水锤吸纳器主要通过改变液体流动速度和压力分布，减少或消除液体流动中产生的压力波。

它可以吸收由于流速突变引起的压力波，并将其能量转化为其他形式。

2.2 水锤吸纳器的结构水锤吸纳器一般由容积腔、进口阀门、出口阀门和空气室组成。

容积腔用于存储液体，在流速突变时起到缓冲作用；进口阀门和出口阀门用于控制液体进入和离开容积腔；空气室则用于提供空气垫，以减少液体流动中产生的压力波。

三、水锤吸纳器工作原理3.1 液体进入水锤吸纳器当液体进入水锤吸纳器时，首先经过进口阀门进入容积腔。

进口阀门的开启速度可以根据实际需要进行调节，以控制液体的流速。

3.2 液体在容积腔中的缓冲作用液体在容积腔中会产生一定的压力，这是因为液体具有一定的质量和惯性。

当液体流速突变时，容积腔会起到缓冲作用，使得液体流动速度和压力分布逐渐平稳过渡，减少了压力波的产生。

3.3 空气室提供空气垫水锤吸纳器中的空气室起到重要作用。

水锤原理
水锤是由于液体的不可压缩性质所引起的一种现象。

当液体管道中的流动速度突然改变时，液体中的流速和压力也会发生相应的改变。

当流速突然减小或者停止时，液体中的动能会迅速转化为压力能，导致管道内压力突然增加。

由于液体的不可压缩性质，这种压力波以横波形式沿着管道传递，形成了水锤现象。

水锤的产生原因主要有两个方面。

首先，当液体管道中的流速突然减小或者停止时，液体中的动能无法迅速消失，导致液体中的压力急剧增加。

其次，由于管道内液体的不可压缩性，液体的体积无法迅速减小，造成液体分子之间的碰撞和撞击，增加了管道内的压力。

水锤的危害主要表现在两个方面。

第一，水锤会导致管道内的压力突然增加，可能会超过管道的承受能力，引发管道破裂或者泄漏。

第二，水锤还会导致管道内的压力波向两侧传播，引起管道的振荡和颤动，甚至引发管道系统的损坏和破坏。

为了避免水锤的发生，可以采取一些措施。

首先，可以在管道中设置减压阀或者减压装置，以平衡管道中的压力，并减少流速的突变。

其次，可以在管道中设置缓冲水箱或者减压缸，用来吸收和平衡液体中的压力波，减小或者消除水锤的影响。

此外，设计管道时应合理考虑流体力学性质，避免尖锐的弯头或者阻塞物，保持流体的平稳流动，减少水锤的发生风险。

综上所述，水锤是由于液体的不可压缩性质所引起的一种现象，
当液体管道中的流速突然改变时，液体中的流速和压力也会发生相应的改变，从而引发压力波的传递和液体管道的振荡。

为防止水锤的发生，应采取相应的措施来平衡管道的压力和流速，以减小水锤的影响。

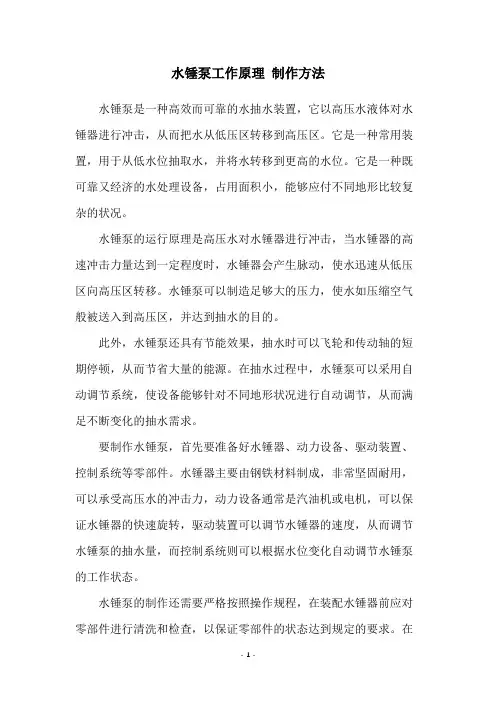

水锤泵工作原理制作方法
水锤泵是一种高效而可靠的水抽水装置，它以高压水液体对水锤器进行冲击，从而把水从低压区转移到高压区。

它是一种常用装置，用于从低水位抽取水，并将水转移到更高的水位。

它是一种既可靠又经济的水处理设备，占用面积小，能够应付不同地形比较复杂的状况。

水锤泵的运行原理是高压水对水锤器进行冲击，当水锤器的高速冲击力量达到一定程度时，水锤器会产生脉动，使水迅速从低压区向高压区转移。

水锤泵可以制造足够大的压力，使水如压缩空气般被送入到高压区，并达到抽水的目的。

此外，水锤泵还具有节能效果，抽水时可以飞轮和传动轴的短期停顿，从而节省大量的能源。

在抽水过程中，水锤泵可以采用自动调节系统，使设备能够针对不同地形状况进行自动调节，从而满足不断变化的抽水需求。

要制作水锤泵，首先要准备好水锤器、动力设备、驱动装置、控制系统等零部件。

水锤器主要由钢铁材料制成，非常坚固耐用，可以承受高压水的冲击力，动力设备通常是汽油机或电机，可以保证水锤器的快速旋转，驱动装置可以调节水锤器的速度，从而调节水锤泵的抽水量，而控制系统则可以根据水位变化自动调节水锤泵的工作状态。

水锤泵的制作还需要严格按照操作规程，在装配水锤器前应对零部件进行清洗和检查，以保证零部件的状态达到规定的要求。

在
安装完成后，要进行性能测试，以确保水锤泵的正常工作。

水锤泵是一种高效而可靠的水抽水装置，它产生脉动力，把水从低压区转移到高压区，具有节能效果，可以针对不同地形状况进行自动调节，具有承受高压水的能力，制作方法则主要是准备好所需的零部件，按照操作规程进行制作，最后要进行性能测试，确保水锤泵的正常工作。

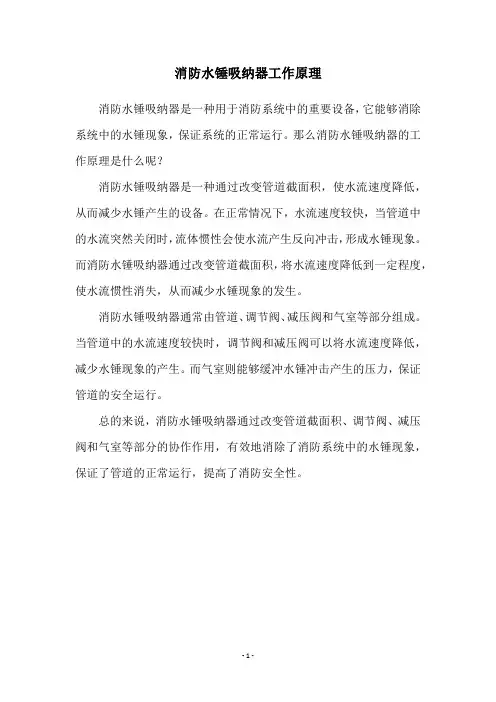

消防水锤吸纳器工作原理
消防水锤吸纳器是一种用于消防系统中的重要设备，它能够消除系统中的水锤现象，保证系统的正常运行。

那么消防水锤吸纳器的工作原理是什么呢？
消防水锤吸纳器是一种通过改变管道截面积，使水流速度降低，从而减少水锤产生的设备。

在正常情况下，水流速度较快，当管道中的水流突然关闭时，流体惯性会使水流产生反向冲击，形成水锤现象。

而消防水锤吸纳器通过改变管道截面积，将水流速度降低到一定程度，使水流惯性消失，从而减少水锤现象的发生。

消防水锤吸纳器通常由管道、调节阀、减压阀和气室等部分组成。

当管道中的水流速度较快时，调节阀和减压阀可以将水流速度降低，减少水锤现象的产生。

而气室则能够缓冲水锤冲击产生的压力，保证管道的安全运行。

总的来说，消防水锤吸纳器通过改变管道截面积、调节阀、减压阀和气室等部分的协作作用，有效地消除了消防系统中的水锤现象，保证了管道的正常运行，提高了消防安全性。

- 1 -。

水锤消除器工作原理
水锤消除器是一种用于消除管道中产生的水锤现象的装置。

水锤是指由于流体在管道内的运动突然逆转或停止产生的压力波动现象。

水锤通常会导致管道中的压力急剧升高，可能对管道系统造成损坏。

水锤消除器的工作原理如下：
1. 设计挡板：水锤消除器内部通常设计有一个挡板，用于隔离管道的流动。

当水流通过水锤消除器时，挡板会变换角度或位置，使水流的方向改变，从而减缓水流的速度。

2. 吸能装置：水锤消除器内部还配备了一定的吸能装置，用于吸收水锤产生的压力能量。

吸能装置通常由弹簧、气囊或可压缩的材料等构成，当水锤冲击到消除器时，吸能装置能够吸收一部分冲击力，减小管道内的压力波动。

3. 缓冲垫层：水锤消除器内部还可能设置有一层缓冲垫层，用于进一步减缓冲击力的传播速度。

缓冲垫层通常由橡胶或其他吸振材料构成，能够起到缓冲和减震的作用，减小水锤造成的压力波动。

4. 管道设计：除了水锤消除器本身的结构设计，管道的设计也是消除水锤的重要因素。

合理设计管道直径、管道长度和弯曲等，能够减小水流的速度和惯性，减少水锤的产生。

综上所述，水锤消除器通过挡板的设计、吸能装置的使用、缓
冲垫层的设置以及管道的合理设计等方式来减小管道中产生的水锤现象，保护管道系统的安全运行。

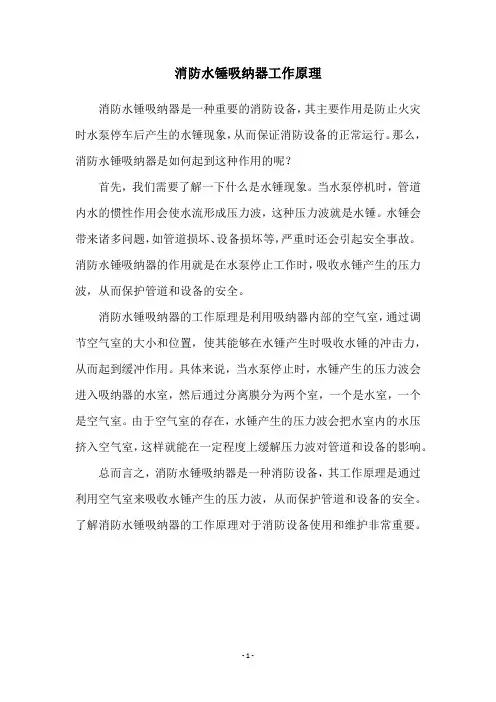

消防水锤吸纳器工作原理
消防水锤吸纳器是一种重要的消防设备，其主要作用是防止火灾时水泵停车后产生的水锤现象，从而保证消防设备的正常运行。

那么，消防水锤吸纳器是如何起到这种作用的呢？
首先，我们需要了解一下什么是水锤现象。

当水泵停机时，管道内水的惯性作用会使水流形成压力波，这种压力波就是水锤。

水锤会带来诸多问题，如管道损坏、设备损坏等，严重时还会引起安全事故。

消防水锤吸纳器的作用就是在水泵停止工作时，吸收水锤产生的压力波，从而保护管道和设备的安全。

消防水锤吸纳器的工作原理是利用吸纳器内部的空气室，通过调节空气室的大小和位置，使其能够在水锤产生时吸收水锤的冲击力，从而起到缓冲作用。

具体来说，当水泵停止时，水锤产生的压力波会进入吸纳器的水室，然后通过分离膜分为两个室，一个是水室，一个是空气室。

由于空气室的存在，水锤产生的压力波会把水室内的水压挤入空气室，这样就能在一定程度上缓解压力波对管道和设备的影响。

总而言之，消防水锤吸纳器是一种消防设备，其工作原理是通过利用空气室来吸收水锤产生的压力波，从而保护管道和设备的安全。

了解消防水锤吸纳器的工作原理对于消防设备使用和维护非常重要。

- 1 -。

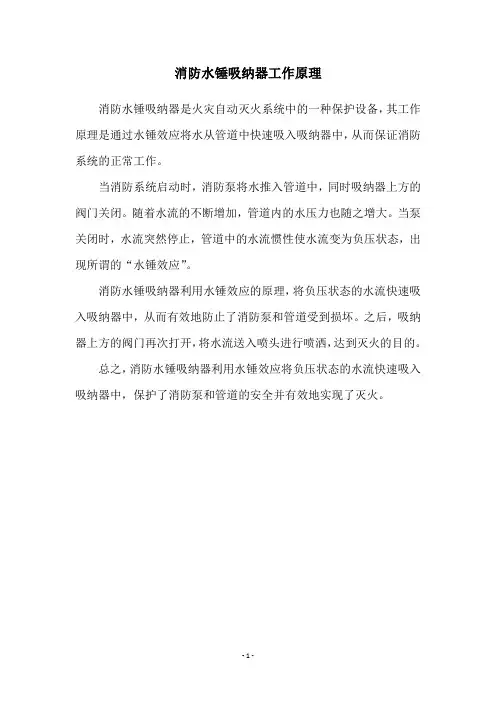

消防水锤吸纳器工作原理
消防水锤吸纳器是火灾自动灭火系统中的一种保护设备，其工作原理是通过水锤效应将水从管道中快速吸入吸纳器中，从而保证消防系统的正常工作。

当消防系统启动时，消防泵将水推入管道中，同时吸纳器上方的阀门关闭。

随着水流的不断增加，管道内的水压力也随之增大。

当泵关闭时，水流突然停止，管道中的水流惯性使水流变为负压状态，出现所谓的“水锤效应”。

消防水锤吸纳器利用水锤效应的原理，将负压状态的水流快速吸入吸纳器中，从而有效地防止了消防泵和管道受到损坏。

之后，吸纳器上方的阀门再次打开，将水流送入喷头进行喷洒，达到灭火的目的。

总之，消防水锤吸纳器利用水锤效应将负压状态的水流快速吸入吸纳器中，保护了消防泵和管道的安全并有效地实现了灭火。

- 1 -。

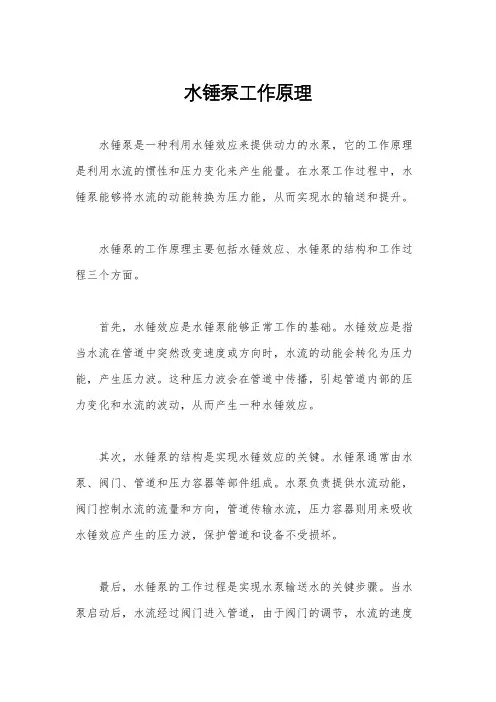

水锤泵工作原理
水锤泵是一种利用水锤效应来提供动力的水泵，它的工作原理是利用水流的惯性和压力变化来产生能量。

在水泵工作过程中，水锤泵能够将水流的动能转换为压力能，从而实现水的输送和提升。

水锤泵的工作原理主要包括水锤效应、水锤泵的结构和工作过程三个方面。

首先，水锤效应是水锤泵能够正常工作的基础。

水锤效应是指当水流在管道中突然改变速度或方向时，水流的动能会转化为压力能，产生压力波。

这种压力波会在管道中传播，引起管道内部的压力变化和水流的波动，从而产生一种水锤效应。

其次，水锤泵的结构是实现水锤效应的关键。

水锤泵通常由水泵、阀门、管道和压力容器等部件组成。

水泵负责提供水流动能，阀门控制水流的流量和方向，管道传输水流，压力容器则用来吸收水锤效应产生的压力波，保护管道和设备不受损坏。

最后，水锤泵的工作过程是实现水泵输送水的关键步骤。

当水泵启动后，水流经过阀门进入管道，由于阀门的调节，水流的速度
和流量会发生变化，从而产生水锤效应。

压力波在管道中传播，一部分能量被压力容器吸收，另一部分能量则被输送到需要的地方，实现了水的提升和输送。

总的来说，水锤泵的工作原理是利用水锤效应来实现水的提升和输送。

通过合理设计水锤泵的结构和工作过程，可以有效利用水流的动能，提高水泵的工作效率和输送能力。

水锤泵在工业生产和民用供水中有着广泛的应用，是一种高效节能的水泵设备。

水锤吸纳器应用技术规程概述及解释说明引言部分的内容：1.1 概述水锤吸纳器是一种常见的液体管道控制装置，它通过消除或减少液压水锤现象对管道系统产生的冲击力和振动，起到稳定和保护管道的作用。

在工程应用中，水锤吸纳器广泛应用于供水、给排水、石油化工等领域，它不仅能有效解决液体管道系统中的水锤问题，还能提高系统的安全性和运行稳定性。

1.2 文章结构本文主要分为引言、水锤吸纳器基本原理、设计和选择水锤吸纳器的要点、安装和维护水锤吸纳器注意事项以及结论等几个部分。

首先介绍了文章的概述，然后详细阐述了水锤现象的解释以及水锤吸纳器的工作原理和分类与应用场景。

接着讨论了设计和选择水锤吸纳器时需要考虑的关键参数，并介绍了吸收峰值压力计算方法和选型准则。

然后重点讨论了安装和维护水锤吸纳器时需要注意的事项，包括安装位置选择与布置技巧、吸纳器运行状态监测方法以及维护保养要点与周期。

最后，总结了本文的主要观点和结论。

1.3 目的本文旨在全面介绍水锤吸纳器的应用技术规程，解释其基本原理，并明确设计、选择、安装和维护水锤吸纳器时需要注意的关键要点。

通过本文的阐述，读者能够对水锤吸纳器有一个更全面和深入的认识，掌握其正确应用的技术规程，以实现液体管道系统稳定运行和提高工程安全性的目标。

2. 水锤吸纳器基本原理2.1 水锤现象解释水锤是由于流体运动中的瞬态变化引起的一种压力波振荡现象。

当管道中的流速突然改变或流动方向发生改变时，会产生水锤现象。

例如，在关闭一个快速运动的阀门时，流体会因为无法及时停止而导致压力增加，从而形成一个往返移动的压力波。

2.2 水锤吸纳器工作原理水锤吸纳器是一种能够减缓甚至消除水锤现象的装置。

它通常由一个管道系统和一个气囊组成。

当水流速度突然发生变化时，气囊可以通过空气被挤压或膨胀来调节系统内部的压力，并吸收和缓冲水锤带来的冲击波。

通过这种方式，水锤对管道系统和设备的损坏可以大大降低。

2.3 水锤吸纳器分类与应用场景根据其结构和使用方式，水锤吸纳器可以分为几种类型，包括液垫式、旱堂式、阻尼式和气垫式等。

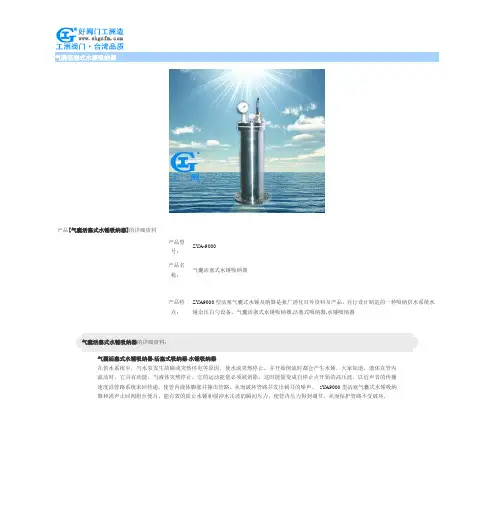

气囊活塞式水锤吸纳器产品[气囊活塞式水锤吸纳器]的详细资料产品型号：ZYA-9000产品名称：气囊活塞式水锤吸纳器产品特点：ZYA9000型活塞气囊式水锤及纳器是我厂消化目外资料及产品，自行设计制造的一种吸纳供水系统水锤余压白勺设备。

气囊活塞式水锤吸纳器,活塞式吸纳器,水锤吸纳器气囊活塞式水锤吸纳器的详细资料：气囊活塞式水锤吸纳器,活塞式吸纳器,水锤吸纳器在供水系统中，当水泵发生故障或突然停电等原因．使水流突然停止，并开始倒流时都会产生水锤。

大家知道，液体在管内流动时，它具有动能，当液体突然停止，它的运动能量必须被消除。

这时能量变成自停止点开始的高压波．以近声音的传播速度沿管路系统来回传递，使管内液体膨胀并撞击管路，从而破坏管路并发出刺耳的噪声。

zYA9000型活塞气囊式水锤吸纳器和消声止回阀组台使月，能有效的防止水锤和缓冲水击波的瞬间压力，使管内压力得到调节。

从而保护管路不受破坏.一、主要零部件材料零件名称阀体、阀盖活塞密封圈主要材料不锈钢铸铜、不锈钢丁腈橡胶二、结构特点不锈钢园柱体气缸+一个GST型导向环，不锈钢活塞+两个密封圉+硅润滑油，免维修。

活塞活动，气囊胀缩、气垫消能，吸纳水锤。

三、工作原理在ZYA9000型活塞气囊式水锤吸纳器工作时．气缸内充满一定压力的气体．月标准三通垂直装于管路中。

在正常情况下．当水流压力低于气缸内压力时，活塞不会产生运动，吸纳器对管路不产生影响，管路液体正常流动。

当管路水流压力高于气缸内压力时，能对水击波的瞬产压力提供有效的缓冲，从而使管内压力得到调节。

四、技术参数公称压力：PNl 6—2 5M Pa公称通径：1 5～300容气腔压力(占管道压力百分数)50～70％适用介质无杂物的清水、污水适用介质温度0～80℃法兰标准：68／T l 7241 6 68／T 91 1 3试验标准：GB／T l 3927 APl 598五、主要外形连接尺寸DN 管径1/2”3/4”1” 11/4”11/2”2” 21/2”mm 15 20 25 32 40 50 65 L 1.6MPa 200 300 320 340 .350 365 4652.5MPa 220 320 340 355 380 385 485DN 管径3” 4” 5” 6” 8” 10” 12”mm 80 100 125 150 200 250 300 L 1.6MPa 510 575 600 645 755 855 9552.5MPa 520 585 600 645 755 855 955其它阀系列价格供用户或设计院工程项目做预算管夹阀价格表口径手动电动DN50 450 1350 DN65 690 1575 DN80 1020 3375 DN100 1500 4050 DN125 1950 4500 DN150 **** **** DN200 4350 8400 DN250 7050 9750 DN300 12450 17700 DN350 21450 71700 DN400 29250 35400电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀VA7010DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72（风机管盘）1.6mpa≤180℃DN25 127.5 37.5 78 75 72HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900产品名称通径DN工作压力（mpa）1.6（Z）2.5（c)Y416XY110X 减压稳压阀25/110 225 270 32/110 285 345 40/110 315 382.5 50/110 345 42050 585 70565 630 75080 757.5 900 100 915 1095 125 1470 1770 150 1800 21750JM744X气动，液动快开排80 825 990 100 900 1080 125 1575 1890泥阀150 **** ****200 1950 2340250 3150 3780300 4650 5580产品名称公称通径工作压（mpa）1.0/1.6CARX 复合式排气阀DN20DN25DN32DN40 507 DN50 507 DN65 591 DN80 637.5 DN100 675 DN125 862.5 DN150 1125 DN200 2250产品名称公称通径工作（mpa）1.0/1.6排气阀DN40 216 DN50 216 DN65 262.5 DN80 300 DN100 328.5 DN125 337.5 DN150 394.5 DN200 694.5 DN250 1125 DN300 1500 DN350底阀价格底阀H42F-6P口径4Ni 8Ni 普料DN15DN20DN25DN32DN40 172.5 217.5 135 DN50 240 277.5 150 DN65 315 382.5 210 DN80 457.5 517.5 277.5 DN100 525 570 307.5 DN125 720 900 540 DN150 **** ****.5 757.5 DN200 1650 2182.5 1140 DN250 2400 2775 1650 DN300 3450 3975 2625型号口径单位单价（元）双门底阀DN40 只255 DN50 只300 DN80 只495电动二通阀价格名称型号通径价格三速温控开关液晶显示温控开关大中小电动二通阀（风机管盘）VA70101.6mpa≤180℃DN15 87 37.5 78 75 72DN20 87 37.5 78 75 72DN25 127.5 37.5 78 75 72 HYDF1.6mpa≤120℃DN15 97.5 34.5 78 75 72DN20 97.5 34.5 78 75 72DN25 127.5 34.5 78 75 72名称通径价格电动二通阀配套驱动器，传感器，变压器，温度控制器DN25 600 DN32 630 DN40 675 DN50 720 DN65 1125 DN80 1575 DN100 1725 DN125 2100 DN150 23400 DN200 3450 DN250 5250 DN300 7800 DN350 9750 DN400 12900呼吸阀阻火器价格型号呼吸阀GFQ-2 阻火呼吸阀ZFQ-1 呼吸阀QZF-89 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 187.5 450 255 502.5 ／／DN32 262.5 585 315 675 ／／DN40 277.5 660 330 705 ／／DN50 315 727.5 360 795 765 1905 DN65 397.5 922.5 465 1125 1005 2505 DN80 465 1170 555 1327.5 1080 2760 DN100 585 1417.5 705 1590 1215 3120 DN125 727.5 2100 915 2280 2085 4485 DN150 952.5 2415 1125 2670 2715 5880 DN200 1425 3367.5 1635 3795 3135 8625 DN250 1897.5 4560 2250 5355 4485 11115 DN300 3360 6555 3825 7905 5700 15015型号管道阴火器GYW-1 管道阻火器GZW-1 阻火器ZGB-1 口径铸钢不锈钢铸钢不锈钢铸钢不锈钢DN25 210 420 240 555 210 420 DN32 285 675 315 900 255 570 DN40 315 765 345 1005 270 600 DN50 360 870 390 1170 315 690DN65 420 1125 465 1635 345 840 DN80 555 1380 600 1815 450 1035 DN100 660 1635 720 2250 555 1305 DN125 810 2325 1005 3795 660 1980 DN150 **** **** 1350 4830 915 2325 DN200 1635 4320 1980 6645 1290 3150 DN250 2325 5865 2670 9495 1635 4395阻火透气帽公称通径铝合金铸钢不锈钢单价（元）单价（元）DN40 105 150 420 DN50 105 195 450 DN80 210 375 780 DN100 345 450 990 DN150 825 810 1635 DN200 1020 1065 2595型号公称通径铸钢不锈钢单价（元）单价（元）网型阻火器HGS一07DN25 382.5 570 DN40 630 1050 DN50 697.5 1125 DN65 900 1695 DN80 1035 1905 DN100 1417.5 2505 DN150 **** **** DN200 4050 7245 DN250 4275 10530 DN300 6007.5 13455管道砾石阻火器口径DN25 DN50 0N65 DN80 DN100 DN150 铸钢375 600 690 780 1080 1635流量计价格名称通径价格LDE智能型DN15 3300电磁流量计DN20 3300 DN25 3300 DN32 3450 DN40 3450 DN50 3450 DN65 3450 DN80 3450 DN100 3600 DN125 3750 DN150 4050 DN200 4800 DN250 5700 DN300 7200 DN350 7800 DN400 9300 DN500 10800 DN600 13500 DN700 16500 DN800 21750 DN900 24750 DN1000 28500 DN1200 36000名称通径价格涡街流量计DN25 3450 DN32 3525 DN40 3600 DN50 3750 DN65 3900 DN80 4275 DN100 4500 DN125 5250 DN150 6300 DN200 8250 DN250 9750 DN300 11700水处理器价格多功能微电子水处理器DN20 1125 DN25 1125 DN32 1200 DN40 1200 DN50 1200 DN65 1275 DN80 1350 DN100 1500 DN125 1650 DN150 1875 DN200 2400 DN250 3000 DN300 3600 DN350 4200 DN400 5700 DN450 6750 DN500 8400 DN600 9000 DN700 12750 DN800 16500 DN900 21000 DN1000 24750名称通径价格内磁水处理器DN25 1500 DN32 1650 DN40 1725 DN50 1950DN6522502550 DN80 2550 DN100 3000 DN125 3750 DN150 4350 DN200 5700DN250 7350DN300 8700DN400 11250DN500 14250DN600 18000 橡胶接头价格KXT(JGD)可曲挠橡胶接头规格单球单球翻边单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPa DN25 61.5 61.5 118.5DN32 99 99 165 65×50 313.5 DN40 108 108 174 111 80×65 394.5 DN50 115.5 115.5 214.5 120 165 100×65 435 DN65 151.5 151.5 280.5 162 202.5 100×80 472.5 DN80 169.5 169.5 313.5 175.5 250.5 100×125 571.5 DN100 198 198 346.5 208.5 292.5 100×150 708 DN125 300 300 561 334.5 442.5 125×150 708 DN150 351 351 750 417 457.5 538.5 200×100 1170 DN200 487.5 544.5 1125 624 690 703.5 200x125 1170 DN250 646.5 792 1560 867 952.5 1056 200x150 1170 DN300 888 1015.5 2205 1224 1350 1287 250×125 1497 DN350 1023 1270.5 2352 1306.5 1440 2118 250×150 1497 DN400 1339.5 1639.5 3255 1809 1995 2178 250×200 1497 DN450 1617 2178 4200 22885.5 2565 0 300X200 1665 DN500 1815 2722.5 5460 3033 3337.5 4290 300×250 1665 DN600 2392.5 8070 4483.5 4935 6154.5 350X200 1873.5KXT(JGD) 可曲挠橡胶接头规格单球单球翻边单球翻边双球变径球l.OMPa 1.6MPa 2.5MPa l.OMPa 1.6MPa 1.OMPa规格型号1.OMPaDN700 3157.5 9892.5 5494.5 6045 7590 350*300 1873.5 DN800 4290 12022.5 6679.5 7350 8745 400*300 2068.5 DN900 5313 7986 8790 0 400*350 2236.5 DN1000 6135 9438 10380 12243 1200*800 32670DN1100 82500 备注以上产品橡胶为天然胶， 法兰锻钢。

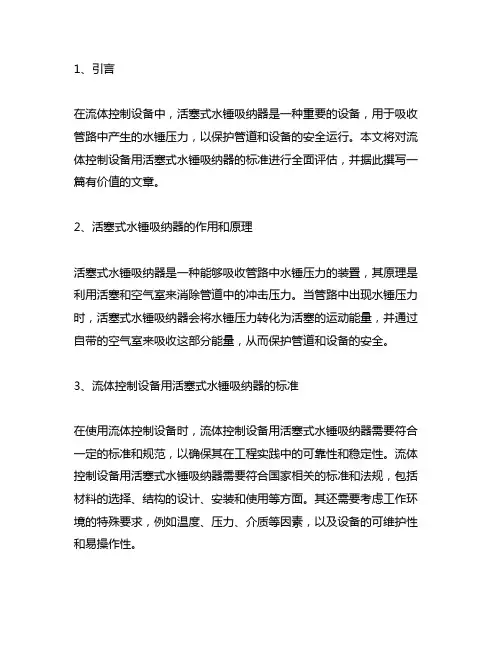

1、引言在流体控制设备中，活塞式水锤吸纳器是一种重要的设备，用于吸收管路中产生的水锤压力，以保护管道和设备的安全运行。

本文将对流体控制设备用活塞式水锤吸纳器的标准进行全面评估，并据此撰写一篇有价值的文章。

2、活塞式水锤吸纳器的作用和原理活塞式水锤吸纳器是一种能够吸收管路中水锤压力的装置，其原理是利用活塞和空气室来消除管道中的冲击压力。

当管路中出现水锤压力时，活塞式水锤吸纳器会将水锤压力转化为活塞的运动能量，并通过自带的空气室来吸收这部分能量，从而保护管道和设备的安全。

3、流体控制设备用活塞式水锤吸纳器的标准在使用流体控制设备时，流体控制设备用活塞式水锤吸纳器需要符合一定的标准和规范，以确保其在工程实践中的可靠性和稳定性。

流体控制设备用活塞式水锤吸纳器需要符合国家相关的标准和法规，包括材料的选择、结构的设计、安装和使用等方面。

其还需要考虑工作环境的特殊要求，例如温度、压力、介质等因素，以及设备的可维护性和易操作性。

4、个人观点和理解在我看来，流体控制设备用活塞式水锤吸纳器的标准对于保障设备和管道的安全运行至关重要。

通过严格执行相关标准和规范，可以有效预防管路中的水锤压力，并提高设备的可靠性和稳定性。

流体控制设备用活塞式水锤吸纳器的标准应该得到重视，并不断进行更新和完善，以适应不同工程环境和需求。

5、总结和回顾在本文中，我们对流体控制设备用活塞式水锤吸纳器的标准进行了全面评估，并撰写了一篇有价值的文章。

通过对活塞式水锤吸纳器的作用和原理进行介绍，我们了解了其在管道工程中的重要性。

对流体控制设备用活塞式水锤吸纳器的标准进行了探讨，强调了其在工程实践中的重要性。

本文还共享了个人观点和理解，强调了对标准的重视和更新完善的必要性。

6、结尾通过本文对流体控制设备用活塞式水锤吸纳器的全面评估和文章撰写，相信读者对该主题有了更深入的理解。

在未来的工程实践中，将严格执行相关标准和规范，以提高设备和管道的安全性和可靠性。

水锤泵工作原理
水锤泵是一种利用水锤现象来产生水流的设备，其工作原理基于液体在管道中流动时的动能和压力变化。

在水锤泵中，水流经过突然关闭的阀门后，会产生压力波，这种压力波会传播到管道的另一端，并产生一种反向的液体流动。

这种反向流动会推动管道中的水流，从而实现水泵的作用。

当水泵启动时，水流被推送到管道中，然后通过阀门进入管道系统。

当阀门突然关闭时，水流的动能会导致管道中的压力迅速升高，形成压力波。

这种压力波会沿着管道传播到管道的另一端，然后反射回来。

当反射波回到管道的源头时，会产生一个负压区域，这种负压会导致水流向管道的另一端移动，从而产生一种反向流动。

这种反向流动会继续推动管道中的水流，直到水流的能量耗尽。

在这个过程中，水泵会不断地将水流推送到管道中，从而保持水流的持续流动。

水锤泵的工作原理就是利用这种水流的动能和压力变化来产生持续的水流。

水锤泵在工业领域中具有广泛的应用，特别是在需要稳定水流的场合。

例如，水锤泵常常被用于给水系统、消防系统和工业生产中的水流控制等方面。

由于水锤泵能够产生持续的水流，因此在需要稳定水流的场合具有重要的作用。

总的来说，水锤泵利用水流的动能和压力变化来产生持续的水流，
其工作原理基于水流在管道中流动时的特性。

水锤泵在工业领域中具有重要的应用价值，能够满足稳定水流的需求，为工业生产和生活提供便利。

水锤泵工作原理水锤泵是一种利用水锤效应进行水泵输送的设备，它的工作原理是利用水锤效应产生的压力波来推动水流，从而实现水的输送。

水锤泵在工业、农业和民用领域都有着广泛的应用，下面我们来详细介绍一下水锤泵的工作原理。

首先，我们来了解一下水锤效应。

水锤效应是指当液体在管道中突然停止或改变流速时，由于惯性作用而产生的压力波。

当水流突然停止时，流体的动能无法立即消失，导致管道中产生了一个负压区域，这会引起管道中的水产生回流现象，从而形成一个压力波。

这个压力波会沿着管道传播，直到达到管道的另一端。

利用这个压力波，我们可以实现水的输送。

水锤泵利用水锤效应进行水的输送。

它由水泵、阀门和管道组成。

当水泵开始工作时，水流会通过管道被输送到需要的地方。

当需要停止水流时，阀门会突然关闭，导致水流的突然停止。

这时就会产生水锤效应，形成压力波沿着管道传播。

当这个压力波到达管道的另一端时，它会推动管道内的水流继续向前，从而实现了水的输送。

除了作为水泵的一种工作原理，水锤效应还有其他一些应用。

比如在水力发电站中，水锤效应可以用来调节水轮机的转速，保护水轮机和发电设备不受压力冲击。

此外，水锤效应还可以用来测量管道中的水流速度和压力，对管道进行故障检测和维护。

总之，水锤泵利用水锤效应进行水的输送，其工作原理是利用水锤效应产生的压力波来推动水流。

水锤泵在工业、农业和民用领域都有着广泛的应用，其工作原理的了解对于水泵的选型和使用具有重要的指导意义。

希望本文的介绍能够帮助大家更好地理解水锤泵的工作原理，为相关领域的工作提供一定的参考。

水锤吸纳器结构
水锤吸纳器是一种用于减弱或消除水锤效应的装置，其主要结构包括以下几个部分：
1. 储水室：水锤吸纳器通常由一个密闭的储水室组成，用于储存液体，通常是水。

2. 膨胀室：与储水室相连的是一个可伸缩的膨胀室，通常由橡胶膜或气囊构成。

3. 进水口：水锤吸纳器上设有进水口，用于将水导入储水室。

4. 出水口：与进水口相对的是出水口，用于将水从储水室排出。

工作原理：
当水锤发生时，液体流动速度突然改变，造成水压迅速增加。

在水锤吸纳器中，当液体进入储水室时，膨胀室内的气囊或橡胶膜会被水压挤压变形，使得膨胀室体积增大，从而吸收了部分水压能量，减缓了水锤现象的发生。

当液体流速减缓或停止时，膨胀室会逐渐恢复原状，将储存的能量释放出来，使系统恢复平稳。

需要注意的是，水锤吸纳器的结构和工作原理可能会有所差异，具体设计也会根据实际应用的需求来进行调整和改进。

水锤消除器原理
1 水锤消除器
水锤消除器是一种用于消除水锤的设备。

它由一个内藏着流体的
容器、膨胀系统、控制系统等组件组成。

它用于消除给水管道内产生
的水锤和冲击声。

1.1 原理
通过将水锤消除器安装在消除水锤点之前，它可以减少管道内高
水压所产生的冲击波。

水锤消除器的构造非常简单，它有一个可缩放
的膨胀柱和闩锁容器，当水流通过消锤器的时候，水将会排入膨胀柱中，膨胀柱中的流体将吸收水的动能，减少了冲击波的产生。

1.2 优点
水锤消除器能够有效地消除水锤，使管道内水流特性更加稳定，
有效地减轻了管道内冲击压力，减少了管道和附属设备的损坏，从而
使得水的流动不会中断或发生反复，从而节约能源。

1.3 缺点
水锤消除器的安装比较复杂，需要专业的技术人员操作，一次安
装的错误可能会对管道造成更大的破坏，而且其价格较高，不太实用。

2 结论
总而言之，水锤消除器是一种有效的消除水锤的装置，可以有效地消除冲击压力，但是安装比较复杂，且价格较高，这限制了它的实用性。

水锤泵的i工作原理
水锤泵的工作原理
水锤泵是一种特殊的叶轮泵，它有效地提高了水泵的性能，其基本原理是：将水流进入泵体，叶轮把进来的水流加速并排入排水管，当水流的速度增大时就会产生一种称为水锤的冲击现象，而这种水锤的冲击就是水锤泵的基本工作原理。

水锤泵的工作原理是：当水流的速度越来越快，水流会产生一种叫做水锤的冲击，它会影响叶轮的工作，使叶轮的运动变得更加连续，从而使泵的性能更加高效。

水锤泵的叶轮设计有利于将来自机械能的能量，转换成流体的动能，然后将其转换成压力，用以把多余的水流排出管道。

水锤泵的特点是：
1、具有高效率：水锤泵的叶轮可以有效地将水流的能量转化成压力，从而提高泵的效率。

2、具有低噪音：水锤泵的叶轮设计，可以减少水流的抖动，从而降低噪音。

3、具有良好的耐磨性：水锤泵的叶轮采用优质材料制造，耐磨性更强，使用寿命更长。

4、具有高效的汽泡抑制能力：水锤泵的叶轮设计可以有效地阻止水中的汽泡，从而提高泵的效率。

水锤泵（水锤试验机）的工作原理小编我试着简述一下水锤泵的工作原理，希望能对大家有所帮助。

在这个图中，右边粗水管中水流因落差（一般大于1米即可）快速流动。

单向阀1当水流速度达到一定的时候由绿色位置闭合到红色位置（这里我简略地画了一下，闭合的原因是射流原理。

你可以上网自己查一下射流原理）。

由于单向阀1的突然闭合，快速流动的水在惯性作用下瞬间产生了一个很大的压力，这个压力向四周作用，这种现象叫“水锤现象”。

如果你在城市生活过，或许会有自来水管激烈振动的经历，就是这个原因造成。

由图中我们看到，在粗水管左边有一个出口，在压力作用下水顶开单向阀2，单向阀由绿色位置打开到红色位置。

水流进入密封的储能罐。

以上我们称为一个冲程。

一个冲程结束后，由于粗水管中的冲击压力（水锤）已经释放到储能罐，并且水流也停止，单向阀1弹开（我省略了单向阀上的弹簧，我想这对你的理解不会造成麻烦），开始下一个冲程。

同时，在单向阀2这边，水锤过去以后，单向阀2在储能气瓶里的压力作用下恢复到绿色位置，储能罐中的水只能通过左边的细水管向上排出。

当若干个冲程之后，储能罐中压缩空气储存的能量足以将水推向很高很高的地方。

或许你又会追问能提升到多高呢？我不是不想回答，而是这里涉及的知识远远超出连初中物理都没有机会学习的你的理解范畴。

不信我给你列出计算式子：假定粗管道断面积为A，管长为L，管道液体的初始流速为V，液体密度为ρ，压力波从排水冲击阀门传至上游供水池的进水口的时间为T，对这段时间运用动量方程：ΔP·A·T=ρALV所以ΔP=ρLV/T=CρV式中C=L/T，为压力波在水中的传播速度，取C=1400m/s。

可以计算水从2m高处经粗管进入水锤泵后，突然关闭单向阀1产生的最大升高压力ΔP，并由能量守恒定律求水流初始速度V：mgH=mV·V/2，则V=(2gH)0.5=(2*9.8*2)0.5≈6.3m/s所以,突然关闭单向阀1时产生的最大升高压力ΔP为:ΔP=CρV=1400*1000*6.3=8.8Mpa在生产实践中，2m的落差可以产生接近90m的升高压力，也就是说用2米高的水流通过水锤泵可以把水送到90米左右高的地方。
