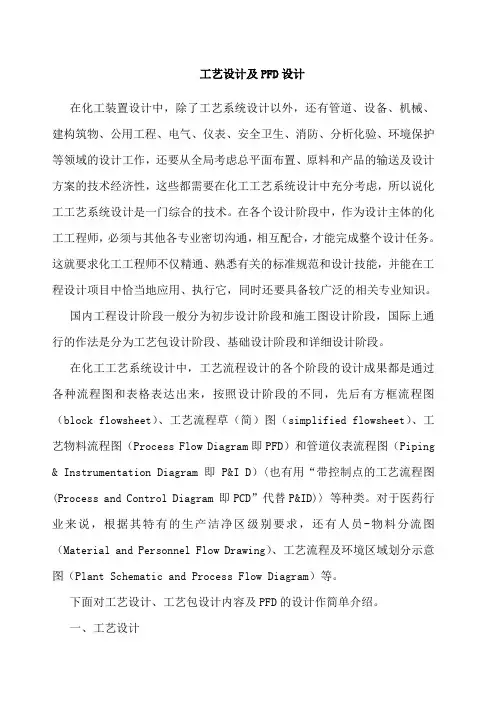

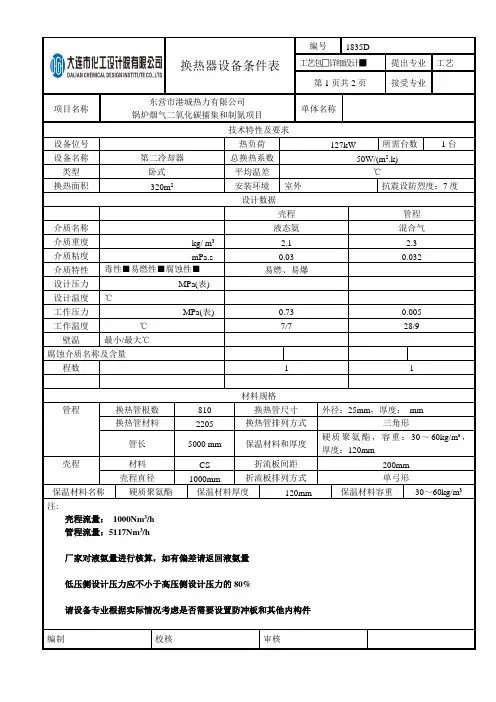

工艺设计及PFD设计在化工装置设计中，除了工艺系统设计以外，还有管道、设备、机械、建构筑物、公用工程、电气、仪表、安全卫生、消防、分析化验、环境保护等领域的设计工作，还要从全局考虑总平面布置、原料和产品的输送及设计方案的技术经济性，这些都需要在化工工艺系统设计中充分考虑，所以说化工工艺系统设计是一门综合的技术。
在各个设计阶段中，作为设计主体的化工工程师，必须与其他各专业密切沟通，相互配合，才能完成整个设计任务。
这就要求化工工程师不仅精通、熟悉有关的标准规范和设计技能，并能在工程设计项目中恰当地应用、执行它，同时还要具备较广泛的相关专业知识。
国内工程设计阶段一般分为初步设计阶段和施工图设计阶段，国际上通行的作法是分为工艺包设计阶段、基础设计阶段和详细设计阶段。
在化工工艺系统设计中，工艺流程设计的各个阶段的设计成果都是通过各种流程图和表格表达出来，按照设计阶段的不同，先后有方框流程图（block flowsheet）、工艺流程草（简）图（simplified flowsheet）、工艺物料流程图（Process Flow Diagram即PFD）和管道仪表流程图（Piping & Instrumentation Diagram 即P&I D）〈也有用“带控制点的工艺流程图(Process and Control Diagram 即PCD”代替P&ID)〉等种类。
对于医药行业来说，根据其特有的生产洁净区级别要求，还有人员-物料分流图（Material and Personnel Flow Drawing）、工艺流程及环境区域划分示意图（Plant Schematic and Process Flow Diagram）等。
下面对工艺设计、工艺包设计内容及PFD的设计作简单介绍。
一、工艺设计1、工艺专业设计和工艺包从广义上讲工艺设计应包含工艺专业设计和工艺包设计两方面的内容。
工艺专业设计的主要任务是对一个化工产品的生产流程先进行基本的计算，在此基础上给有关专业提出条件，在有关专业的参与下以工艺专业为主，完成PFD(工艺物料流程图 Process Flow Diagram)的设计任务。

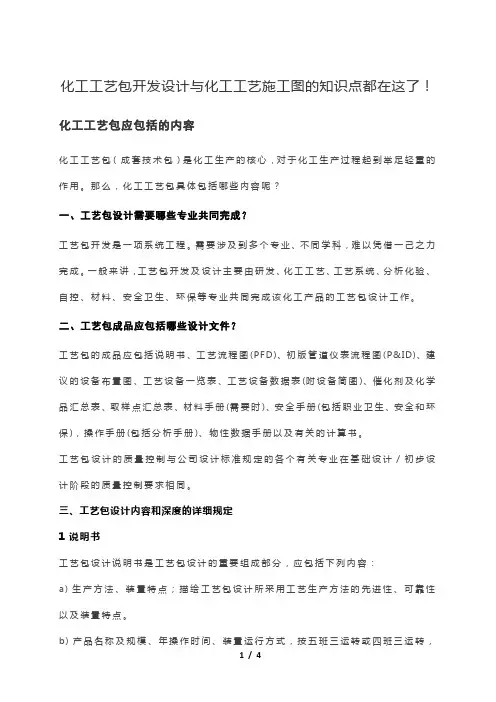

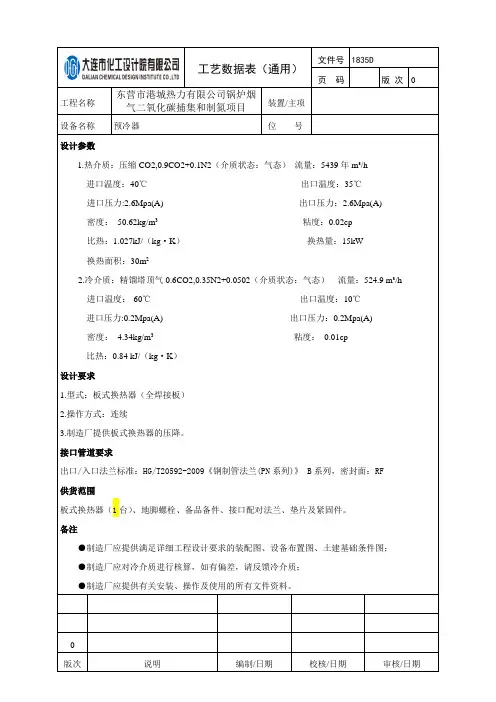

化工工艺包开发设计与化工工艺施工图的知识点都在这了！化工工艺包应包括的内容化工工艺包（成套技术包）是化工生产的核心，对于化工生产过程起到举足轻重的作用。
那么，化工工艺包具体包括哪些内容呢？一、工艺包设计需要哪些专业共同完成？工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。

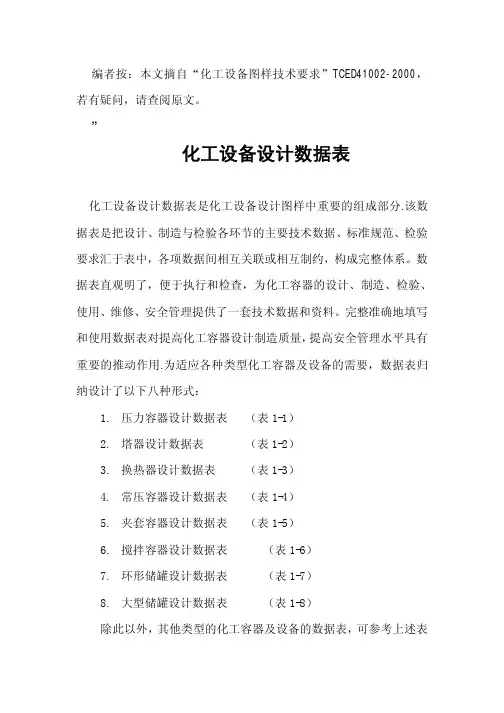

二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1 说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a) 生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b) 产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
公司（工厂）变更管理制度1目的变更管理是指企业内部任何与过程安全相关的扩建、改造、停用、拆除或非同类替换的改变。
包括工艺、设备、仪表、电气、公用工程、备件、材料、化学品、生产组织方式和人员、组织机构等方面进行改变而采取的一系列措施，达到控制变更风险的目的。
2变更范围公司所有涉及工艺、设备、仪表、电气、公用工程、备件、危险化学品、材料、生产组织方式、人员安排、组织机构等方面发生变化。

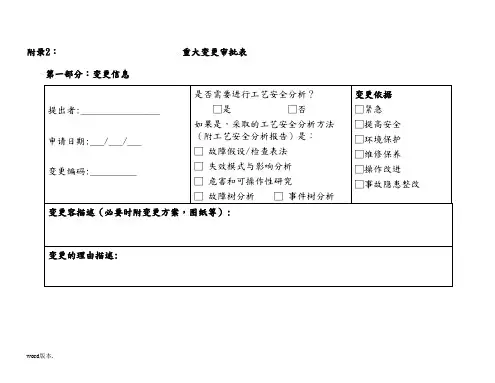

3变更内容及责任部门变更内容分为工艺技术变更、设备设施的变更、管理变更及其它变更，其主要内容及责任部门见下表：4变更管理的分级4.1根据变更带来的工艺危害、安全健康、设计复杂程度、环境影响、财务影响等多方面因素可将变更分为一般变更和重大变更。
4.2重大变更：可能导致生产工艺不稳定、风险等级提高，带来事故发生、出现人员伤害、造成严重环境污染,或者企业不能接受的财产损失等潜在后果的变更;如：工艺变更、主要原辅材料的变更、重要设备设施及重要辅助设备设施的变更、重要环保设备设施的变更；关键装置重点部位人员变更、主要技术负责人和技术人员变更；4.3一般变更：不属于重大变更的变更；如：不涉及修改操作规程、不影响企业人员安全健康、不涉及环境影响的变更，或者涉及修改操作规程但不涉及重要工艺变化、变更对人员安全和健康的影响轻微并可控统称为一般变更。
5变更程序5.1变更申请：任何部门单位在变更前都要办理申请手续；通过预评估后，由变更单位申报变更申请单；写明原因、目的、变更类别、预计实施时间、变更内容及实施方案、变更后预期达到效果、需要更新文件资料等。
5.2风险评估：变更风险包括变更实施过程中风险和变更实施后风险；变更实施过程风险评估可在作业管理中进行辨识和管控。
变更实施后风险应从变更带来的潜在后果严重性和可能性两个方面；后果严重性包括：①变更后系统中物质危害特性；②变更后系统内最严苛的工艺运行条件；③变更后对系统上下游的影响或相关设备运行的影响。

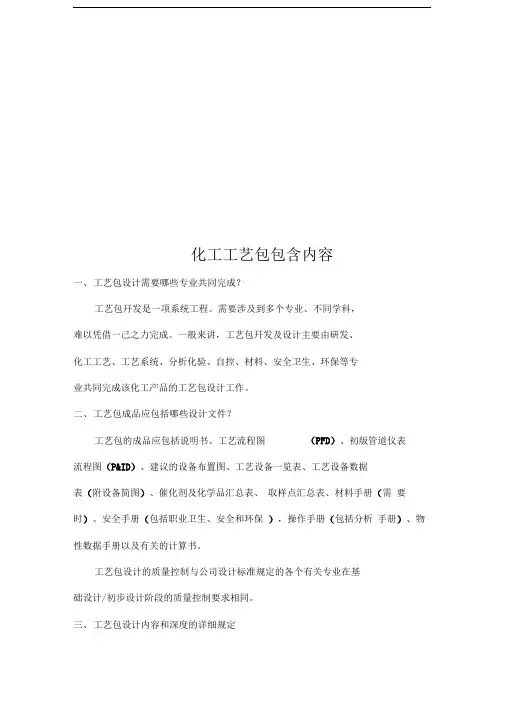

化工工艺包包含内容一、工艺包设计需要哪些专业共同完成？工艺包幵发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包幵发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图（PFD）、初版管道仪表流程图（P&ID）、建议的设备布置图、工艺设备一览表、工艺设备数据表（附设备简图）、催化剂及化学品汇总表、取样点汇总表、材料手册（需要时）、安全手册（包括职业卫生、安全和环保），操作手册（包括分析手册）、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计/初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a）生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b）产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c）按工艺过程的先后顺序，列出组成装置各工段的名称。
d）列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式（包括主、副反应），说明所采用的催化剂。
按照工艺过程顺序，分工段及系统（塔系统、反应器系统、压缩机系统）详细叙述工艺流程。
分工段及系统（塔系统、反应器系统、压缩机系统）列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
列出产品规格、产品产量及原料消耗量的期待值和保证值。
列出主要的公用工程消耗指标。
分工段及系统（塔系统、反应器系统、压缩机系统）详细叙述工艺控制原理，并对工艺安全联锁系统加以说明。
化工工艺包包含内容文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）工艺包开发是一项系统工程。
需要涉及到多个专业、不同学科，难以凭借一己之力完成。
一般来讲，工艺包开发及设计主要由研发、化工工艺、工艺系统、分析化验、自控、材料、安全卫生、环保等专业共同完成该化工产品的工艺包设计工作。
二、工艺包成品应包括哪些设计文件？工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保)，操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计／初步设计阶段的质量控制要求相同。
三、工艺包设计内容和深度的详细规定1?说明书工艺包设计说明书是工艺包设计的重要组成部分，应包括下列内容：a)?生产方法、装置特点；描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)?产品名称及规模、年操作时间、装置运行方式，按五班三运转或四班三运转，或者其他方式运转。
c)按工艺过程的先后顺序,列出组成装置各工段的名称。
d)列出产生三废的装置设备名称以及三废名称、数量、组成及排放形式，有关三废综合利用和处理的说明。
（1）设计基础分别列出有关原料、催化剂及化学品的名称及规格。
分别列出水、电、气、汽等公用工程的名称及规格。
（2）工艺设计叙述工艺过程原理，列出工艺过程所涉及的化学反应方程式(包括主、副反应)，说明所采用的催化剂。
按照工艺过程顺序，分工段及系统(塔系统、反应器系统、压缩机系统)详细叙述工艺流程。
分工段及系统(塔系统、反应器系统、压缩机系统)列出各主要点的正常操作条件，如温度、压力、流量、组成及主要的控制指标。
列出产品规格、产品产量及原料消耗量的期待值和保证值。
