水准测量外业流程

等外水准测量实习报告篇一：二等水准测量实习报告一、实习的目的及任务要求1、实习目的：1)了解精密水准仪的特殊结构的作用和水准尺注记特点；2)通过水准环线的施策，掌握二等精密水准测量的观测和记录，是所学知识得到应用；3）熟悉精密水准测量的作业组织和一般作业规定；2、实习任务1)每6人为一实习小组，每组选定三个闭合水准环线，每人完成一个水准网的观测记录、打伞、扶尺、量距的作业；2)每人独立完成计算闭合水准环线闭合差，水准网平差计算。

二、水准测量实习内外业的全部过程1.外业过程1)了解测区情况，布设水准点2）进行水准测量精密水准测量中采用如下的观测程序，往测奇数测站的观测程序为：后前前后往测偶数测站的观测程序为：前后后前，返测时奇偶测站观测程序与往测时正好相反。

3）记录观测数据，计算前后视距差及基本分化加常数和辅助分化的差值等，查看观测数据是否超限。

2.内业过程1）整理外野观测数据，计算各测段的高差及两水准点见的距离。

2）将观测数据整理成数据文件，利用科傻软件进行评差处理。

3）查看平差结果对结果进行分析，输出报表，整理成果。

二、作业方案1.组织方案一）作业人员本小组共有六名同学。

在组长的安排下轮流观测，测量人员一名，扶尺人员两名，记录数据一名，数据检核人一名。

二）仪器设备及工具二等水准测量所用到的仪器设备及工具：S1精密水准议一台、铟钢水准标尺一副、尺垫两只、竹竿四根，自备铅笔和记录手簿2.技术方案1)视线高度不得低于，视线长度一般不超过50m，在某些特殊情况下视线可适当缩短，前后视距差应小于1m，测段累积差小于3m。

2）一测段的测站数布置成偶数，仪器和前后标尺应尽量在一直线上。

3）观测时要注意消除视差，气泡严格居中，各种螺旋均应以旋进方向终止。

4）视距读至1mm，基辅分划读至，基辅高差之差＜。

5）上丝与下丝的平均值与中丝基本分划之差，应≤。

6）各项记录正确整齐、清晰、严禁涂改。

原始读数的米、分米值有错时，可以整齐地划去，现场更正，但厘米及其以下读数一律不得更改，如有读错记错，必须重测，严禁连环涂改。

一测绘基本概念测绘学研究的对象是地球整体及其表面和外层空间中的各种自然物体和人造物体的有关信息。

它研究的内容是对这些与地理空间有关的信息进行采集、处理、管理、更新和利用。

它既要研究测定地面点的几何位置、地球形状、地球重力场，以及地球表面自然形态和人工设施的几何形态；又要结合社会和自然信息的地理分布，研究绘制全球和局部地区各种比例尺的地形图和专题地图的理论和技术。

二、测绘学的主要任务主要任务是测图和测设两大内容。

1、将地面上存在的各种地形、地物利用测量的方法确定具体位置并用规定的符号与一定比例绘制成图的各种，称为测图。

2 、将各种工程设计的点位用测量方法测设到实地。

称为测设（又称放样）。

三、测绘学的分科伴随着社会的进步，科学技术的发展，各方面对测量的要求不断变化和提高，测绘学的分科也越来越细，诸如以下学料：⑴大地测量学：研究和测定地球的形状、大小和地球重力场，以及测定特定地面上点的空间位置。

⑵工程测量学：研究工程建设和资源开发中，在规划、设计、施工和运营管理各个阶段进行的控制测量、地形测绘和施工放样、变形监测的理论、技术和方法的学科。

⑶地图制图学：研究用地图图形信息反映自然界和人类社会各种现象的空间分布、相互联系及其动态变化。

⑷海洋测绘：研究以海洋水体和海底为对象所进行的测量和海图编制理论、方法的学科。

测量学是一门理论性、实践性、应用性很强的学科，除了懂得理论知识外，还要很强的实践能力。

才能对测量有个全面的、系统的认识。

测量工作的主要任务是按照《工程测量规范》规定提供点位的空间信息，在工作中稍有不慎，发生错误，将造成很大损失，这是绝对不允许的。

因此在测量中要注意一下几个方面：养成认真细致的工作习惯，尽可能减少粗差；坚持按照规范作业的原则，以保持测量工作和成果的严肃性；树立和加强检核工作的责任感，以保证数据的正确性；测量工作都是外业工作，工作环境较差。

因而要有团结集体精神和吃苦耐劳的工作作风，以保证测量工作的顺利进行和成果的高质量。

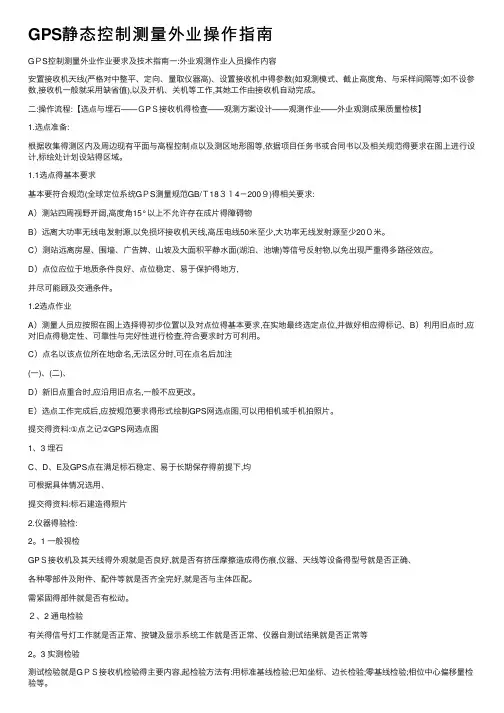

GPS静态控制测量外业操作指南GＰS控制测量外业作业要求及技术指南⼀:外业观测作业⼈员操作内容安置接收机天线(严格对中整平、定向、量取仪器⾼)、设置接收机中得参数(如观测模式、截⽌⾼度⾓、与采样间隔等;如不设参数,接收机⼀般就采⽤缺省值),以及开机、关机等⼯作,其她⼯作由接收机⾃动完成。

⼆:操作流程:【选点与埋⽯——ＧPＳ接收机得检查——观测⽅案设计——观测作业——外业观测成果质量检核】1.选点准备:根据收集得测区内及周边现有平⾯与⾼程控制点以及测区地形图等,依据项⽬任务书或合同书以及相关规范得要求在图上进⾏设计,标绘处计划设站得区域。

1.1选点得基本要求基本要符合规范(全球定位系统GＰS测量规范GB/Ｔ18３１4－200９)得相关要求:A）测站四周视野开阔,⾼度⾓15°以上不允许存在成⽚得障碍物B）远离⼤功率⽆线电发射源,以免损坏接收机天线,⾼压电线50⽶⾄少,⼤功率⽆线发射源⾄少20０⽶。

C）测站远离房屋、围墙、⼴告牌、⼭坡及⼤⾯积平静⽔⾯(湖泊、池塘)等信号反射物,以免出现严重得多路径效应。

D）点位应位于地质条件良好、点位稳定、易于保护得地⽅,并尽可能顾及交通条件。

1.2选点作业A）测量⼈员应按照在图上选择得初步位置以及对点位得基本要求,在实地最终选定点位,并做好相应得标记、B）利⽤旧点时,应对旧点得稳定性、可靠性与完好性进⾏检查,符合要求时⽅可利⽤。

C）点名以该点位所在地命名,⽆法区分时,可在点名后加注(⼀)、(⼆)、D）新旧点重合时,应沿⽤旧点名,⼀般不应更改。

E）选点⼯作完成后,应按规范要求得形式绘制GPS⽹选点图,可以⽤相机或⼿机拍照⽚。

提交得资料:①点之记②GPS⽹选点图1、3 埋⽯C、D、E及GPS点在满⾜标⽯稳定、易于长期保存得前提下,均可根据具体情况选⽤、提交得资料:标⽯建造得照⽚2.仪器得验检:2。

1 ⼀般视检GPＳ接收机及其天线得外观就是否良好,就是否有挤压摩擦造成得伤痕,仪器、天线等设备得型号就是否正确、各种零部件及附件、配件等就是否齐全完好,就是否与主体匹配。

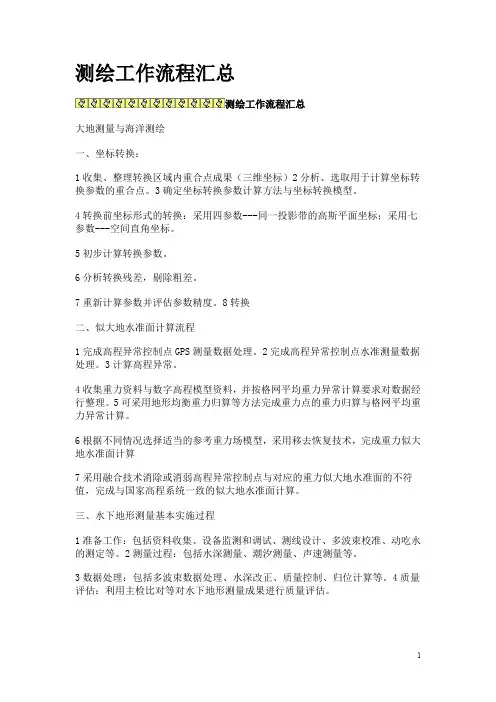

测绘工作流程汇总测绘工作流程汇总大地测量与海洋测绘一、坐标转换：1收集、整理转换区域内重合点成果（三维坐标）2分析、选取用于计算坐标转换参数的重合点。

3确定坐标转换参数计算方法与坐标转换模型。

4转换前坐标形式的转换：采用四参数---同一投影带的高斯平面坐标；采用七参数---空间直角坐标。

5初步计算转换参数。

6分析转换残差，剔除粗差。

7重新计算参数并评估参数精度。

8转换二、似大地水准面计算流程1完成高程异常控制点GPS测量数据处理。

2完成高程异常控制点水准测量数据处理。

3计算高程异常。

4收集重力资料与数字高程模型资料，并按格网平均重力异常计算要求对数据经行整理。

5可采用地形均衡重力归算等方法完成重力点的重力归算与格网平均重力异常计算。

6根据不同情况选择适当的参考重力场模型，采用移去恢复技术，完成重力似大地水准面计算7采用融合技术消除或消弱高程异常控制点与对应的重力似大地水准面的不符值，完成与国家高程系统一致的似大地水准面计算。

三、水下地形测量基本实施过程1准备工作：包括资料收集、设备监测和调试、测线设计、多波束校准、动吃水的测定等。

2测量过程：包括水深测量、潮汐测量、声速测量等。

3数据处理：包括多波束数据处理、水深改正、质量控制、归位计算等。

4质量评估：利用主检比对等对水下地形测量成果进行质量评估。

5图形绘制：对测点平面坐标、水深进行转换，获得图形绘制要求的坐标系系统和垂直基准下的成果，用于水下地形图绘制；根据比例尺设计图幅、进行水下地形图绘制。

6成果提交：资料整理、汇编和提交。

四、海图制作----海图总体设计1海图图幅设计：根据制图区域范围，确定海图图幅规格、图幅数量和对海图的分幅，以及确定每一幅海图的标题、图号及图面配置。

图面配置一般包括标题内容和位置、各种图表、说明文字以及方位圈配置的位置等。

2确定海图的数学基础：主要包括海图比例尺、投影、坐标系统及深度、高程基准。

3构思海图内容及表示方法：包括海图内容的选择，确定地理要素的制图综合原则和指标、设计和选择表示方法，确定地名的采用原则四、海图制作----海图制作流程1编辑准备阶段：即海图总体设计；2数据输入阶段：将所使用的图形、数字、文字输入计算机的过程。

水准测量实习报告时间过得真快，一段时间的实习生活已经结束了，回顾过去的实习经历，倍感充实，收获良多，是时候写一篇实习报告好好总结一下了。

但很多人说起写实习报告都是毫无头绪吧！下面是小编收集整理的水准测量实习报告范文（通用5篇），希望能够帮助到大家。

水准测量实习报告1一、实习时间和实习地点实习时间为七天，在这七天里不包括周末，周末正常休息。

实习的地点为校内的公路上。

20xx年6月1日至20xx年6月10日二、实习目的和任务实习的目的(一)掌握水准仪的安置、瞄准、精平、读数、。

首先，是安置水准仪，张开三脚架，调节其长度，使架头大致的水平，压紧脚架，将仪器从箱中取出，放在脚架上，并把连接螺旋拧紧。

其次，是进行粗平，先将三个脚螺旋的高度调成一样，并处于剧中的位置，然后用手前后左右的移动脚架的一条腿，使圆气泡大致居中，旋转角螺旋，使气泡居中。

然后，在读数之前，应用微倾螺旋调整管水准器泡居中，使实现精确水平。

最后，是读数转动目镜调焦螺旋，使十字丝清晰。

转动仪器，用仪器的粗瞄准器瞄准标尺，拧紧制动螺旋。

转动物镜调焦螺旋，使水准尺分化清晰，再旋转水平微动螺旋，使十字丝的竖丝贴近水准尺的边缘。

转动微倾螺旋，使符合水准器气泡影像严格符合。

先估读毫米数，然后米、分米、厘米共四位数一起读出，以毫米为单位。

(二)熟悉微倾式水准仪及自动安平水准仪的基本构造和性能，使用方法水准仪主要是有望远镜、水准器、基座三部分组成。

望远镜由物镜、目镜、调焦螺旋、和十字丝分划板组成。

物镜：将远处的目标在十字丝附近形成缩小而明亮的实像。

调焦螺旋：通过其改变等效焦距，再通过目镜的作用，就可以清晰的看到放大的十字丝和目标影像。

十字丝分划板：其中横丝是用来测高差，而上下两条短丝称为视距丝，用来测量距离。

视准轴望远镜的物镜光心与十字丝中心的连线。

视场：望远镜静止不动时，通过望远镜所能看到的空间。

视差：当望远镜瞄准目标后，眼睛在目镜处上下左右的做少量的移动，发现十字丝和目标有着相对的运动。

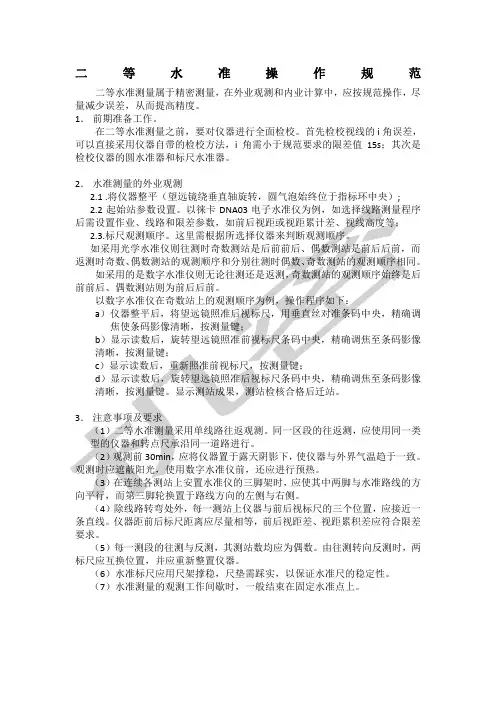

二等水准操作规范
二等水准测量属于精密测量，在外业观测和内业计算中，应按规范操作，尽量减少误差，从而提高精度。

1．前期准备工作。

在二等水准测量之前，要对仪器进行全面检校。

首先检校视线的i角误差，可以直接采用仪器自带的检校方法，i角需小于规范要求的限差值15s；其次是检校仪器的圆水准器和标尺水准器。

2．水准测量的外业观测
2.1 .将仪器整平（望远镜绕垂直轴旋转，圆气泡始终位于指标环中央）;
（4）除线路转弯处外，每一测站上仪器与前后视标尺的三个位置，应接近一条直线。

仪器距前后标尺距离应尽量相等，前后视距差、视距累积差应符合限差要求。

（5）每一测段的往测与反测，其测站数均应为偶数。

由往测转向反测时，两标尺应互换位置，并应重新整置仪器。

（6）水准标尺应用尺架撑稳，尺垫需踩实，以保证水准尺的稳定性。

（7）水准测量的观测工作间歇时，一般结束在固定水准点上。

4．各项限差要求
每千米水准测量偶然中误差M
满足精度要求：其计算公式为
△应
如果超限应重测。

其中：△-测段往返测高差不符值，单位mm；R-测段长度，单位km；n-测段数。

5.数据处理
水准测量作业结束后，要进行整体严密平差计算，可以用武汉大学科傻平差软件进行平差处理。

实习一水准仪的安臵与读数一、实习目的(1) 了解水准仪的原理、构造(2) 掌握水准仪的使用方法二、仪器设备水准仪 1 台、水准尺 2 把、记录板 1 个三、实习任务每组每位同学完成整平水准仪 2 次、读水准尺读数 4 次四、实习要点及流程(1) 要点：水准仪安臵时，要掌握水准仪圆水准气泡的移动方向始终与操作者左手旋转脚螺旋的方向一致的这条规律。

读数时，要记住水准尺的分划值是 1cm ，要估读至 mm 。

(2) 流程：安臵水准仪—整平仪器——读取水准尺上读数—记录五、实习记录1、水准仪由、、组成。

2、水准仪粗略整平的步骤是：3、水准仪照准水准尺的步骤是：4、水准尺读数步骤是：5、A 点处的水准尺读数是B 点处的水准尺读数是假设H A=10.000m，则h AB= ，H B= 。

6、消除视差的方法是：实习二等外闭合水准路线测量一、实习目的（1）学会在实地如何选择测站和转点，完成一个闭合水准路线的布设。

（2）掌握等外水准测量的外业观测方法。

二、仪器设备自动安平水准仪 1 台、水准尺 2把、记录板 1 个。

三、实习任务每组完成一条由 4 个点组成的闭合水准路线的观测任务。

四、实习要点及流程（1）要点：水准仪要安置在离前、后视点距离大致相等处，用中丝读取水准尺上的读数至毫米。

（2）流程：如下图已知 H BM = 50.000m ，要求按等外水准精度要求施测，求点 1、2 、3 的高程。

五、实习记录普通水准测量记录表日期： _______ 天气： _____ 仪器型号： ____ 组号： ________ 观测者： ________ 记录者： ________ 立尺者： ____________实习三经纬仪的安置与使用一、实习目的（1）了解经纬仪的构造和原理。

（2）掌握经纬仪整平、对中、读数的方法。

二、仪器设备每组经纬仪 1 台、测钎 2 个、记录板 1 个。

三、实习任务每组每位同学完成经纬仪的整平、对中、瞄准、读数工作各一次。

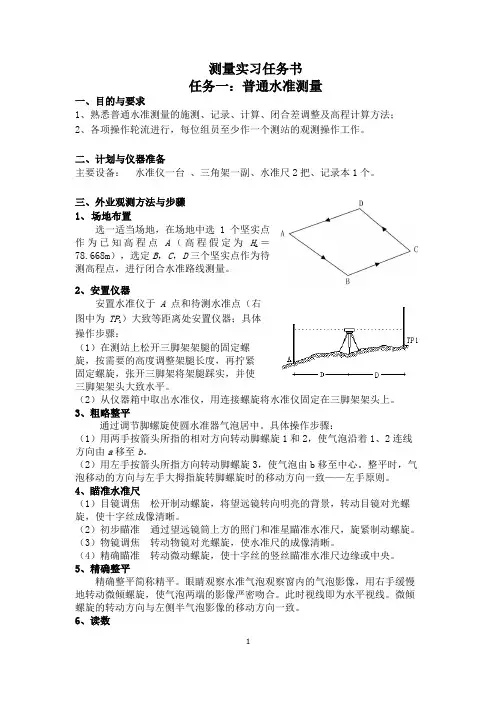

测量实习任务书任务一：普通水准测量一、目的与要求1、熟悉普通水准测量的施测、记录、计算、闭合差调整及高程计算方法；2、各项操作轮流进行，每位组员至少作一个测站的观测操作工作。

二、计划与仪器准备主要设备：水准仪一台、三角架一副、水准尺2把、记录本1个。

三、外业观测方法与步骤1、场地布置选一适当场地，在场地中选1个坚实点作为已知高程点A（高程假定为H A＝78.668m），选定B，C，D三个坚实点作为待测高程点，进行闭合水准路线测量。

2、安置仪器安置水准仪于A点和待测水准点（右图中为TP1）大致等距离处安置仪器；具体操作步骤：（1）在测站上松开三脚架架腿的固定螺旋，按需要的高度调整架腿长度，再拧紧固定螺旋，张开三脚架将架腿踩实，并使三脚架架头大致水平。

（2）从仪器箱中取出水准仪，用连接螺旋将水准仪固定在三脚架架头上。

3、粗略整平通过调节脚螺旋使圆水准器气泡居中。

具体操作步骤：（1）用两手按箭头所指的相对方向转动脚螺旋1和2，使气泡沿着1、2连线方向由a移至b。

（2）用左手按箭头所指方向转动脚螺旋3，使气泡由b移至中心。

整平时，气泡移动的方向与左手大拇指旋转脚螺旋时的移动方向一致——左手原则。

4、瞄准水准尺（1）目镜调焦松开制动螺旋，将望远镜转向明亮的背景，转动目镜对光螺旋，使十字丝成像清晰。

（2）初步瞄准通过望远镜筒上方的照门和准星瞄准水准尺，旋紧制动螺旋。

（3）物镜调焦转动物镜对光螺旋，使水准尺的成像清晰。

（4）精确瞄准转动微动螺旋，使十字丝的竖丝瞄准水准尺边缘或中央。

5、精确整平精确整平简称精平。

眼睛观察水准气泡观察窗内的气泡影像，用右手缓慢地转动微倾螺旋，使气泡两端的影像严密吻合。

此时视线即为水平视线。

微倾螺旋的转动方向与左侧半气泡影像的移动方向一致。

6、读数后视A点的水准尺，精平后读取后视读数a，记入手薄；前视B点的水准尺，精平后读取前视读数b，记入手薄。

读数注意事项：符合水准器气泡居中后，应立即用十字丝中丝在水准尺上读数。

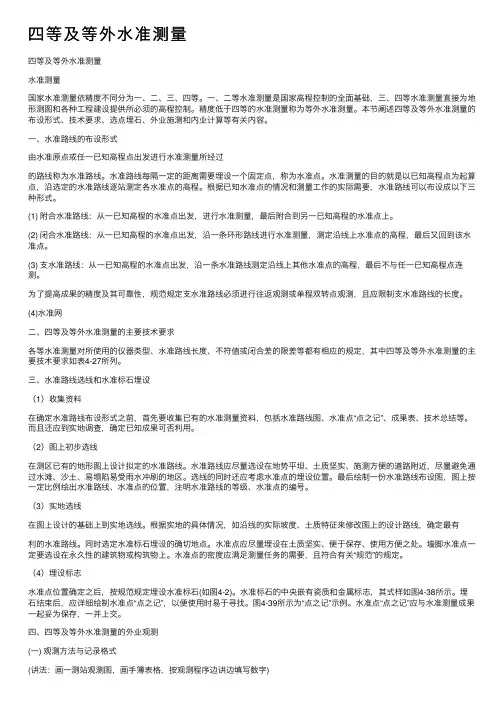

四等及等外⽔准测量四等及等外⽔准测量⽔准测量国家⽔准测量依精度不同分为⼀、⼆、三、四等。

⼀、⼆等⽔准测量是国家⾼程控制的全⾯基础，三、四等⽔准测量直接为地形测图和各种⼯程建设提供所必须的⾼程控制。

精度低于四等的⽔准测量称为等外⽔准测量。

本节阐述四等及等外⽔准测量的布设形式、技术要求、选点埋⽯、外业施测和内业计算等有关内容。

⼀、⽔准路线的布设形式由⽔准原点或任⼀已知⾼程点出发进⾏⽔准测量所经过的路线称为⽔准路线。

⽔准路线每隔⼀定的距离需要埋设⼀个固定点，称为⽔准点。

⽔准测量的⽬的就是以已知⾼程点为起算点，沿选定的⽔准路线逐站测定各⽔准点的⾼程。

根据已知⽔准点的情况和测量⼯作的实际需要，⽔准路线可以布设成以下三种形式。

(1) 附合⽔准路线：从⼀已知⾼程的⽔准点出发，进⾏⽔准测量，最后附合到另⼀已知⾼程的⽔准点上。

(2) 闭合⽔准路线：从⼀已知⾼程的⽔准点出发，沿⼀条环形路线进⾏⽔准测量，测定沿线上⽔准点的⾼程，最后⼜回到该⽔准点。

(3) ⽀⽔准路线：从⼀已知⾼程的⽔准点出发，沿⼀条⽔准路线测定沿线上其他⽔准点的⾼程，最后不与任⼀已知⾼程点连测。

为了提⾼成果的精度及其可靠性，规范规定⽀⽔准路线必须进⾏往返观测或单程双转点观测，且应限制⽀⽔准路线的长度。

(4)⽔准⽹⼆、四等及等外⽔准测量的主要技术要求各等⽔准测量对所使⽤的仪器类型、⽔准路线长度、不符值或闭合差的限差等都有相应的规定，其中四等及等外⽔准测量的主要技术要求如表4-27所列。

三、⽔准路线选线和⽔准标⽯埋设（1）收集资料在确定⽔准路线布设形式之前，⾸先要收集已有的⽔准测量资料，包括⽔准路线图、⽔准点“点之记”、成果表、技术总结等。

⽽且还应到实地调查，确定已知成果可否利⽤。

（2）图上初步选线在测区已有的地形图上设计拟定的⽔准路线。

⽔准路线应尽量选设在地势平坦、⼟质坚实、施测⽅便的道路附近，尽量避免通过⽔滩、沙⼟、易塌陷易受⾬⽔冲刷的地区。

选线的同时还应考虑⽔准点的埋设位置。
