第二章基本放大电路自测题一、在括号内用“ ”或“×”表明下列说法是否正确。
<1)只有电路既放大电流又放大电压,才称其有放大作用;< )<2)可以说任何放大电路都有功率放大作用;< )<3)放大电路中输出的电流和电压都是由有源元件提供的;< )<4)电路中各电量的交流成份是交流信号源提供的;< )<5)放大电路必须加上合适的直流电源才能正常工作;< )<6)因为放大的对象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都毫无变化;< )<7)只要是共射放大电路,输出电压的底部失真都是饱和失真。
< )解:<1)×<2)√ <3)× <4)×<5)√ <6)×<7)×二、试分析图T2.2所示各电路是否能够放大正弦交流信号,简述理由。
设图中所有电容对交流信号均可视为短路。
图T2.2解:<a)不能。
因为输入信号被V B B短路。
<b)可能。
<c)不能。
因为输入信号作用于基极与地之间,不能驮载在静态电压之上,必然失真。
<d)不能。
晶体管将因发射结电压过大而损坏。
<e)不能。
因为输入信号被C2短路。
<f)不能。
因为输出信号被V C C短路,恒为零。
<g)可能。
<h)不合理。
因为G-S间电压将大于零。
<i)不能。
因为T截止。
三、在图T2.3所示电路中,已知V C C=12V,晶体管的 =100,=100k Ω。
填空:要求先填文字表达式后填得数。
<1)当=0V时,测得U B E Q=0.7V,若要基极电流I B Q=20μA,则和R W之和R b=≈kΩ;而若测得U C E Q=6V,则R c=≈kΩ。
<2)若测得输入电压有效值=5mV时,输出电压有效值=0.6V,则电压放大倍数=≈。
三极管放大电路输入电阻输出电阻解释说明1. 引言1.1 概述三极管放大电路是一种常见的电子电路,它在电子设备中起着重要的作用。
通过对输入信号进行放大,三极管放大电路可以将弱信号增加到足够大小以驱动其他元件或者传递给下一个级联的放大器。
为了深入理解三极管放大电路的工作原理和特性,我们需要探讨其输入电阻和输出电阻。
1.2 文章结构本文主要分为五个部分进行说明。
首先,在引言部分将对文章内容进行概述并介绍目的;然后,我们将详细讨论三极管放大电路的基本原理及其输入电阻和输出电阻;接着,我们将对输入电阻进行定义与计算方法、影响因素分析以及应用实例介绍;随后,我们将对输出电阻进行类似地解释说明;最后,我们会总结本文,并展望未来关于三极管放大电路的研究方向。
1.3 目的本文旨在帮助读者更好地理解三极管放大器中输入电阻和输出电阻的概念、特性和应用,并具体解释其计算方法、影响因素以及相关实例。
通过本文的阅读,读者将能够更全面地了解三极管放大电路,并为相关电子设备的设计和应用提供参考。
2. 三极管放大电路2.1 基本原理三极管放大电路是一种常见的电子放大器。
它由一个三极管、若干个电阻和电容等基本元件组成。
通过合理的接线和参数设置,可以实现信号的放大和处理。
在三极管放大电路中,信号源连接到输入端,输出端连接到负载。
当输入信号进入电路时,它会经过放大器和其他元件的作用发生变化,并在输出端产生放大后的信号。
2.2 输入电阻输入电阻是指三极管放大电路对外部信号源的输入阻力。
简而言之,它代表了电路对外部信号源提供了多少“阻止力”。
在三极管放大电路中,输入信号经过耦合元件(如电容)后进入基极,在基极处又由于二极管内部结构所决定存在着一个共射效应或共基效应。
这些效应导致了输入电阻的形成。
输入电阻可以通过以下公式计算:输入电阻(Rin)= ΔVbe / ΔIb其中,ΔVbe表示基极-发射区间的压降变化量,ΔIb表示基极输入直流偏置变化量。

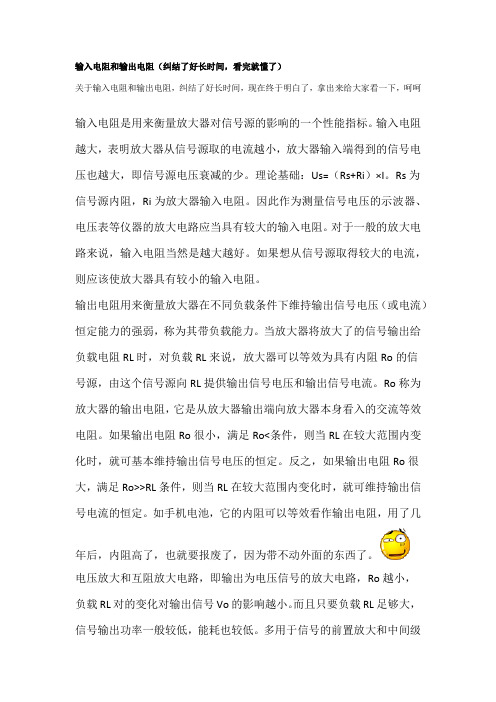

输入电阻和输出电阻(纠结了好长时间,看完就懂了)关于输入电阻和输出电阻,纠结了好长时间,现在终于明白了,拿出来给大家看一下,呵呵输入电阻是用来衡量放大器对信号源的影响的一个性能指标。
输入电阻越大,表明放大器从信号源取的电流越小,放大器输入端得到的信号电压也越大,即信号源电压衰减的少。
理论基础:Us=(Rs+Ri)×I。
Rs为信号源内阻,Ri为放大器输入电阻。
因此作为测量信号电压的示波器、电压表等仪器的放大电路应当具有较大的输入电阻。
对于一般的放大电路来说,输入电阻当然是越大越好。
如果想从信号源取得较大的电流,则应该使放大器具有较小的输入电阻。
输出电阻用来衡量放大器在不同负载条件下维持输出信号电压(或电流)恒定能力的强弱,称为其带负载能力。
当放大器将放大了的信号输出给负载电阻RL时,对负载RL来说,放大器可以等效为具有内阻Ro的信号源,由这个信号源向RL提供输出信号电压和输出信号电流。
Ro称为放大器的输出电阻,它是从放大器输出端向放大器本身看入的交流等效电阻。
如果输出电阻Ro很小,满足Ro<条件,则当RL在较大范围内变化时,就可基本维持输出信号电压的恒定。
反之,如果输出电阻Ro很大,满足Ro>>RL条件,则当RL在较大范围内变化时,就可维持输出信号电流的恒定。
如手机电池,它的内阻可以等效看作输出电阻,用了几年后,内阻高了,也就要报废了,因为带不动外面的东西了。
电压放大和互阻放大电路,即输出为电压信号的放大电路,Ro越小,负载RL对的变化对输出信号Vo的影响越小。
而且只要负载RL足够大,信号输出功率一般较低,能耗也较低。
多用于信号的前置放大和中间级放大。
对于一般的放大电路来说,输出电阻当然越小越好。
电流放大和互导放大电路,即输出为电流信号的放大电路,与受控电流源并联的Ro越大,负载RL的变化对输出电流Io的影响越小。
则与前两种相比当供电电源相同时,可得到较大输出电流信号,所以功率可能到达较大的值,对供电电源的能耗较大。

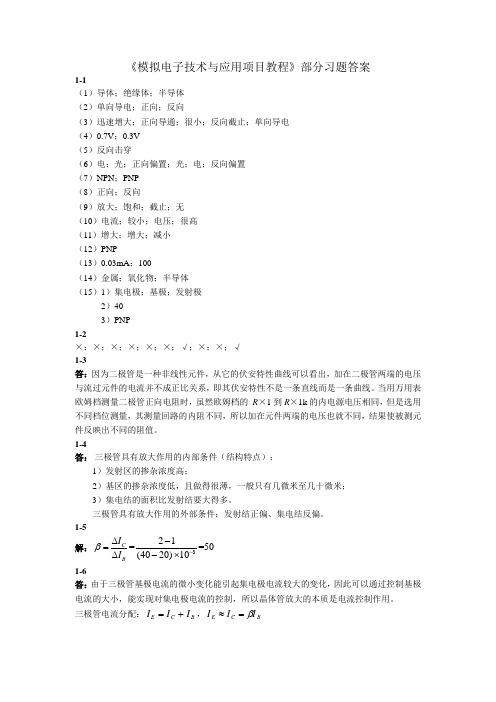

《模拟电子技术与应用项目教程》部分习题答案1-1(1)导体;绝缘体;半导体 (2)单向导电;正向;反向(3)迅速增大;正向导通;很小;反向截止;单向导电 (4)0.7V ;0.3V (5)反向击穿(6)电;光;正向偏置;光;电;反向偏置 (7)NPN ;PNP (8)正向;反向(9)放大;饱和;截止;无 (10)电流;较小;电压;很高 (11)增大;增大;减小 (12)PNP (13)0.03mA ;100(14)金属;氧化物;半导体 (15)1)集电极;基极;发射极2)40 3)PNP 1-2×;×;×;×;×;×;√;×;×;√ 1-3答:因为二极管是一种非线性元件,从它的伏安特性曲线可以看出,加在二极管两端的电压与流过元件的电流并不成正比关系,即其伏安特性不是一条直线而是一条曲线。
当用万用表欧姆档测量二极管正向电阻时,虽然欧姆档的 R ×1到R ×1k 的内电源电压相同,但是选用不同档位测量,其测量回路的内阻不同,所以加在元件两端的电压也就不同,结果使被测元件反映出不同的阻值。
1-4答: 三极管具有放大作用的内部条件(结构特点):1)发射区的掺杂浓度高;2)基区的掺杂浓度低,且做得很薄,一般只有几微米至几十微米;3)集电结的面积比发射结要大得多。
三极管具有放大作用的外部条件:发射结正偏、集电结反偏。
1-5 解:321==50(4020)10C B I I β-∆-=∆-⨯ 1-6 答:由于三极管基极电流的微小变化能引起集电极电流较大的变化,因此可以通过控制基极电流的大小,能实现对集电极电流的控制,所以晶体管放大的本质是电流控制作用。
三极管电流分配:B C E I I I +=,B C E I I I β=≈解:a )VD 导通,32A=1mA 210I =⨯ b )1VD 导通, 2VD 截止,R 310A=5mA 210I =⨯,2VD 0.1mA I =,12VD R VD 4.9mA I I I =-= c )1VD 导通,2VD 截止,I R =0.1mA 1-8解:a )由图知VD 截止,则o 12V u =-b )由图知1VD 优先导通,2VD 截止,则o 4.5V u =- 1-9解:a )由图知,1VS 、2VS 反偏,均处于稳压状态,则o Z1Z215V U U U =+=b )由图知,1VS 正偏,2VS 反偏,则1o VS Z210.7V U U U =+=c )由图知,1VS 、2VS 反偏,则o Z15V U U == 1-10解:a )1VD 导通,2VD 截止,o 0V u = b )1VD 、2VD 均截止,o 12V u =- 1-11解:1)当A B 0V V V ==时,A VD 、B VD 均导通,由于二极管为理想二极管,则F 0V V =。
模拟电子技术基础第四版习题解答Document serial number【NL89WT-NY98YT-NC8CB-模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答第1章常用半导体器件自测题一、判断下列说法是否正确,用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素,可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子,所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时,结电流为零。
( √ )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压,才能保证其R大的特点。
( √)GSU大于零,则其输入电阻会明显变小。
(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。
(l) PN 结加正向电压时,空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时,能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值,设二极管导通电压U D=。
图解:U O1=, U O2=0V, U O3=, U O4=2V, U O5=, U O6=-2V。
四、已知稳压管的稳压值U Z=6V,稳定电流的最小值I Zmin=5mA。
求图所示电路中U O1和U O2各为多少伏。
(a) (b)图解:左图中稳压管工作在击穿状态,故U O1=6V。
右图中稳压管没有击穿,故U O2=5V。
五、电路如图所示,V CC =15V ,=100,U BE =。
三极管放大电路输入输出电阻计算三极管是一种常见的电子元件,广泛应用于各种放大电路中。
在三极管放大电路中,输入输出电阻是一个重要的参数,它决定了电路的输入和输出特性。
本文将从三极管的基本工作原理、输入输出电阻的定义和计算方法等方面进行详细介绍,帮助读者更好地理解和应用三极管放大电路。
一、三极管的基本工作原理三极管是一种半导体器件,由三个掺杂不同的半导体材料层构成。
其中,掺杂浓度最高的被称为发射区(Emitter),掺杂浓度次之的被称为基区(Base),掺杂浓度最低的被称为集电区(Collector)。
三极管的工作原理是利用外加电压控制发射区和集电区之间的电流,从而实现对电流的放大作用。
在正常工作状态下,三极管的基区和集电区之间形成一个正向偏置的二极管结,发射区和基区之间形成一个正向偏置的二极管结。
当外加正向偏置电压时,发射区和基区之间的二极管结导通,同时集电区和基区之间的二极管结截断。
由于发射区和集电区之间的电流放大作用,使得从集电区到发射区的电流得到放大,实现了信号的放大作用。
二、输入输出电阻的定义在三极管放大电路中,输入输出电阻是指在电路的输入端或输出端加上一个测试信号时,测试信号源所感受到的等效电阻。
输入电阻是指当输入端加上一个测试信号时,测试信号源所感受到的等效电阻;输出电阻是指当输出端加上一个测试信号时,测试信号源所感受到的等效电阻。
输入输出电阻是衡量电路输入输出特性的重要参数,它直接影响电路的输入输出特性,是电路设计中需要考虑的关键参数之一。
三、输入输出电阻的计算方法1.输入电阻的计算方法输入电阻是指在输入端加上一个测试信号时,测试信号源所感受到的等效电阻。
在三极管放大电路中,输入电阻可以通过以下方法进行计算。
首先将输入端接地,然后加上一个测试信号源,并测出输入端的电压。
接着去掉测试信号源,用一个理想的电压源代替,在理想电压源的电压不变的情况下,测出输入端的电流。
输入电阻就等于理想电压源的电压除以测出的输入端电流。
关键点是输入电阻是和信号源电阻是并联的关系,给信号源并联上一个非常大的电阻,假设信号源电压不变,则通过输入电阻的电流非常小,即上面所说的从信号源取得的电流非常小,与信号源并联上此输入电阻后,二者差的越大,则二者的等效并联电阻值越接近信号源电阻,从而信号源上的电压虽然有所降低,但越接近最初的值,假设输入电阻无穷大,即断路,则相当于没有给信号源并联电阻,电压就是初值,不会衰减,这就是上面所说的信号源电压衰减的少。
输出电阻用来衡量放大器带负载能力的强弱。
当放大器将放大了的信号输出给负载电阻RL时,对负载RL来说,放大器可以等效为具有内阻Ro的信号源,由这个信号源向RL提供输出信号电压和输出信号电流。
Ro称为放大器的输出电阻,它是从放大器输出端向放大器本身看入的交流等效电阻。
如果输出电阻Ro很小,满足R0<<RL条件,则当RL 在较大范围内变化时,就可基本维持输出信号电压的恒定。
反之,如果输出电阻Ro很大,满足Ro>>RL条件,则当RL在较大范围内变化时,就可维持输出信号电流的恒定。
放大器在不同负载条件瞎维持输出信号电压(或电流)恒定的能力称为带负载能力。
而输出电阻Ro就是表征这种能力的一个性能指标。
关键点是把放大器等效为了具有内阻的信号源,而将负载并联到了信号源内阻上,这样分析同输入电阻方法相同。
共集电极放大器又称为射极跟随器,具有很大的输入电阻和较小的输出电阻(一般为几欧或几百欧)。
为了降低输出电阻值,可选用B值大的管子,较小的输出电阻,说明具有很强的带负载能力,负载在较大范围内变化时,基本可以维持输出信号电压的恒定。
共集电极电路不能放大电压信号(总是小于1),但可以放大电流信号,放大功率。
该电路常应用于多级放大电路中高输入阻抗的输入级,低输出阻抗的输出级,或者作为实现阻抗变换的缓冲级。
比如在线阵CCD输出后进行相关双采样前需接一级射极跟随器来增大电流,提高驱动后级电路的能力。
一、填空题:(要求)1、电子电路中常用的半导体器件有二极管、稳压管、双极型三极管和场效应等。
制造这些器材的主要材料是半导体,例如和等。
半导体中中存在两种载流子:和。
纯净的半导体称为,它的导电能力很差。
掺有少量其他元素的半导体称为杂质半导体。
杂质半导体分为两种:型半导体——多数载流子是;型半导体——多数载流子是。
当把P型半导体和N型半导体结合在一起时,在两者的交界处形成一个结,这是制造半导体器件的基础。
2、三极管的共射输出特性可以划分为三个区:区、区和区。
为了对输入信号进行线形放大,避免产生严重的非线形性失真,应使三极管工作在区内。
当三极管的静态工作点过分靠近区时容易产生截止失真,当三极管的静态工作点靠近区时容易产生饱和失真。
3、半导体二极管就是利用一个加上外壳,引出两个电极而制成的。
它的主要特点是具有性,在电路中可以起整流和检波等作用。
半导体二极管工作在区时,即使流过管子的电流变化很大,管子两端的电压变化也很小,利用这种特性可以做成。
4、场效应管利用栅源之间电压的效应来控制漏极电流,是一种控制器件。
场效应管分为型和型两大类。
5、多极放大电路常用的耦合方式有三种:耦合、耦合和耦合。
6、在本征半导体中加入价元素可形成N型半导体,加入价元素可形成P型半导体。
7、集成运放中常用的偏置电路有电流源、电流源和电流源等。
8、不同类型的反馈对放大电路产生的影响不同。
正反馈使放大倍数;负反馈使放大倍数;但其他各项性能可以获得改善。
直流负反馈的作用是,交流负反馈能够。
9、电压负反馈使输出保持稳定,因而了放大电路的输出电阻;而电流负反馈使输出保持稳定,因而了输出电阻。
串联负反馈了放大电路的输入电阻;并联负反馈则了输入电阻。
在实际的负反馈放大电路中,有以下四种基本的反馈组态:式、式、式和式。
10、将一个RC低通电路与一个RC高通电路联在一起,可以组成带通滤波器;将一个RC低通电路与一个RC高通电路联在一起,可以组成带阻滤波器。
戴维宁定理指出:“一个含独立电源、线性电阻和受控源的一端口,对外电路来说,可以用一个电压源和电阻的串联组合等效置换,此电压源的激励电压等于一端口的开路电压,电阻等于一端口内全部独立源置零后的输入电阻。
Req=0 无伴电压源只存在戴维南等效电路
Req=∞无伴电流源只存在诺顿等效电路
2.1 等效变换化法:
不含受控源的二端网络除源后,其电路可以看成由电阻按不同方式连接而成的纯电阻电路。
求解该二端网络的等效电阻可采用电阻的串并联等效变化或△一Y 变化法直接求取。
例l:求图1所示电路的戴维南等效电阻,其中:Us1=Us2=40V, R1=R2= R4=4ΩR3= 2Ω,R5=8Ω
解:分析图l电路知:不含受控源,将所有电源置零后,电路变成纯电阻电路,可以直接通过串并联等效变化求端口等效电阻。
Req=[(R1∥R2 )+R3)]∥R4+ R5=10Ω
a. 等效变换法适用于不含控制源且结构比较简单的二端网络,对于结构复杂的网络也适用,只是计算过程步骤繁琐.
2.2开路短路法:
开路短路法指二端网络的等效电阻等于该端口的开路电压u oc与该端口的短路电流i sc之比。
注意:短路电流由开路电压正极流向负极。
开路电压:
u oc=10V
短路电流:
i+0.5i=10
i sc=20/3A
Req= u oc / i sc=1.5Ω
a.(受控)独立源处理方法:
(受控)电流源不等于短路。
其有压降。
(受控)电压源不等于开路。
其有电流。
处理方法有2中:
1.避开
如:回路电流法和节点电压法中让(受控)电流源,(受控)电压源做单独回路。
2.设出(受控)电流源上压降。
(受控)电压源上电流。
b.开路短路法是依据戴维南和诺顿定理。
当二端网络的开路电压为零时(不含独立源是其中一种情况),不能利用此法。
因为开路电压为零,等效电阻不能够确定。
2.1输入电阻法:
戴维南定理指出一个含独立电源、线性电阻和受控源的一端口对外电路,其等效电阻等于一端口的全部独立电源置零后的输入电阻。
输入电阻等于端口外加电压源与端口的输入电流之比。
例3:利用输入电阻法求解例2所示戴维南等效电阻。
解:根据输入电阻法原则,端口内电源置零,外加电压源,可以得出电路图3。
u=i+0.5i
Req= u/ i=1.5Ω
2.4外特性法:
线性二端网络外特性指其端口电压和端口电流之间的关系。
(不需将独立源置零)由戴维南定理知,线性二端网络等效电路如图4、图5所示。
在不同端口电压和电流参考方下,
其端口外特性可由公式(1)和(2)分别来描述。
图4:
u=u s-R eq i
u=-u s-R eq i
图5:
u=u s+R eq i
u=-u s+R eq i
归纳图4、图5外特性可以看出:二段网络等效电路的外特性可以表示为:
u=u s+R eq i
其中u为端口电压,为u s等效电源,由分析知,其可正可负。
i为流过端口的电流,同理,其也可正可负。
R eq为端口等效戴维南电阻。
如果计算出儿网络等效电路外特性的u、i关系表达式,即可求出等效电阻。
如果外特性表达式为u=u s,此时,二端网络等效为一个理想电源其等效电阻R eq=0.
例4:求图6所示电路的等效电阻。
解假设端口电压为u,i1是流过电压源的电流。
u=10+6i-6 i1
i1=i-u/6
解得:u=5V 、
这时二端网络等效为一个理想电压源,因此:Req=0。
