熔断器隔离开关的作用熔断器隔离开关是电力系统中重要的保护设备，主要用于故障的检测和故障区域的隔离，以提高系统的可靠性和安全性。
它能够迅速切断故障电路，防止故障扩大，并隔离故障区域，确保正常电路的正常运行。
下面将详细介绍熔断器隔离开关的作用。
1.保护电器设备：熔断器隔离开关可以快速切断电路，防止设备受到过负荷、短路和接地故障等损坏。
当电流超过设定值时，熔断器可以熔断熔丝，切断电流，起到保护设备的作用。
同时，熔断器还可以限制电流的大小，保持电器设备的正常运行。
2.隔离故障区域：熔断器隔离开关可以迅速切断故障电路，阻止故障电流扩散到其他正常电路中，避免故障造成的严重后果。
一旦发生故障，运行状况良好的线路能够被及时隔离，以确保电力系统的连续供电。
3.提高系统的可靠性：熔断器隔离开关的及时切断故障电路可以减少事故范围，避免电力系统的连锁故障。
它具有快速断电、碎瓦燃烧以及自动割指示故障位置等功能，能够准确地定位故障，提高系统的可靠性。
4.保护人身安全：熔断器隔离开关在发生故障时能够迅速切断电流，防止电流对人体造成伤害。
这种保护机制可以确保人员的安全，避免触电事故的发生。
5.方便检修和维护：熔断器隔离开关具有可拆卸的特点，可以方便地进行检修和维护。
当发生故障时，只需更换熔丝即可恢复正常运行，维修成本相对较低。
6.自保护功能：熔断器隔离开关本身具有自我保护功能，能够在电流超过额定值时熔断熔丝，防止进一步破坏设备。
这种自保护机制使得熔断器隔离开关在使用中更加安全可靠。
7.降低火灾风险：熔断器隔离开关的快速切断电流可以有效降低电路过载和短路引起的火灾风险。
当电流超过额定值时，熔断器能够迅速熔断熔丝，切断电流，防止电线、电缆等线路过载引起的火灾。
总之，熔断器隔离开关在电力系统中具有重要的作用。
它能够保护电器设备，隔离故障区域，提高系统的可靠性和安全性，保护人身安全，方便检修和维护，具备自我保护功能，降低火灾风险等。
因此，在电力系统的设计和运行中，合理使用熔断器隔离开关是十分必要的。

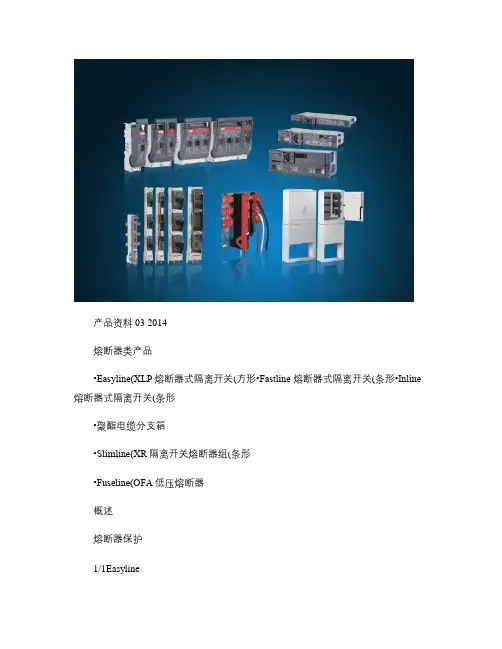

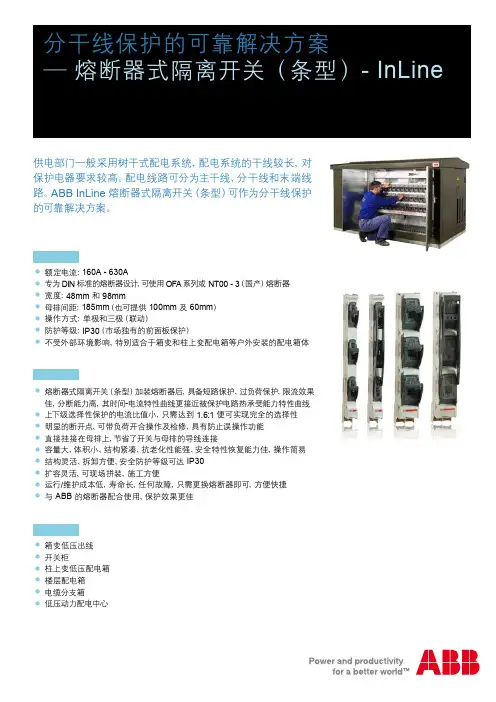

产品资料03 2014熔断器类产品•Easyline(XLP熔断器式隔离开关(方形•Fastline 熔断器式隔离开关(条形•Inline 熔断器式隔离开关(条形•聚酯电缆分支箱•Slimline(XR隔离开关熔断器组(条形•Fuseline(OFA低压熔断器概述熔断器保护1/1Easyline(XLP 熔断器式隔离开关(方形为您设计的新一代熔断器式隔离开关2/2产品概述2/3技术数据2/5附件2/7订货资料2/9安装方式2/12尺寸图2/13Fastline 熔断器式隔离开关(条形产品概述3/2模块介绍3/5技术数据3/9订货资料3/10尺寸图3/12Inline 熔断器式隔离开关(条形产品概述4/2模块4/3附件4/5技术资料及安装方式4/9订货资料4/10尺寸图4/12聚酯电缆分支箱产品概述5/2订货资料5/3外形尺寸5/4Slimline(XR 隔离开关熔断器组(条形最佳方案是您的明智之选6/2技术数据6/3产品概述6/4附件6/16订货资料6/22外形尺寸图6/33Fuseline(OFA 低压熔断器产品概述7/2订货资料7/6曲线图7/7外形尺寸图 7/8目录1234567ABB | 熔断器类产品 | 1SXF300002C2001 1/11概述熔断器保护高性价比熔断器系统的总成本很低。
熔丝价格低廉,但却可耐受很高等级的故障和故障电流。
熔断器组投入运行后,只有熔丝需更换。
因为熔丝更换简便快速,所以如果采用熔断器组,设备停机时间和维护时间都可大大降低。
因为熔断元件位于圆柱体内,因此操作不受周围环境的影响。
其保护特性稳定可靠,多年不变。
熔断器对网络和设备的动态应力取决于短路时的允通能量(i2t。
短路电流很高时,与其它方案相比,熔断器的保护性能最佳。
因为熔断器本体填充了石英砂,因此短路时既不会释放气体,也不会产生电弧。
因而对电网的影响较小,对人员安全的防护等级也更高。
熔断器保护功能 - 简单可靠- 高性价比- 选型简便快速- 无需计算工具- 当需要提高功率时,无需改变现有结构- 无活动元件- 响应快,动作时间短- 无灭弧室- 短路时无气体释放无论考虑最大允许分断电流(峰值允通电流还是能量值,熔断器都是一种卓越的短路保护元件。
abb隔离开关说明书一、产品概述abb隔离开关是一种用于切断和隔离电路的电气设备。
本产品设计精巧，安装方便，具有高可靠性和安全性能，可广泛应用于低压配电系统中。
本说明书将详细介绍abb隔离开关的特点、技术参数、安装要求及使用方法，方便用户正确使用该设备并确保电气设备的正常运行。
二、产品特点1. 高可靠性：abb隔离开关采用优质的导电材料和高级绝缘材料制造，确保其在长时间使用过程中不易老化和损坏。
2. 安全可靠：该设备具备良好的隔离性能，能够有效切断电路并保护人身安全。
同时，abb隔离开关在设计过程中考虑了防误操作的因素，有效避免了因误操作导致的电击事故。
3. 操作简便：abb隔离开关具有简洁明了的操作界面，用户只需按照说明书操作即可完成开关的开启和切换操作。
4. 节能环保：本产品在正常使用过程中无需外部能源供应，不会产生额外的能源消耗，符合节能环保要求。
三、技术参数名称：abb隔离开关额定电压：AC220V/380V额定电流：10A/20A/32A/63A工作温度：-20℃~+40℃绝缘电阻：≥100MΩ机械寿命：10000次防护等级：IP65四、安装要求1. 安装位置：abb隔离开关应安装在通风良好、干燥的室内环境中，位置选定要远离易燃易爆物品和腐蚀性物质，以免影响设备的正常运行。
2. 安装固定：请使用符合国家标准的配件进行固定，并确保设备不会因外界震动而脱落或松动。
3. 电源连接：在连接电源之前，请务必确认电源已切断，并按照符合国家相关标准的接线方法进行连接。
接线过程需注意导线的规格和截面积要符合设备的要求，确保电气连接的可靠性。
4. 接地保护：在安装abb隔离开关的过程中，请确保设备的接地线与地线连接牢固可靠，以提供必要的电气保护。
五、使用方法1. 开关动作：通过操作装置将abb隔离开关切换至所需位置。
开关切换过程中，请确保操作装置与开关本体之间的连接稳固，并避免过度用力造成损坏。
2. 检查开关状态：在操作abb隔离开关后，请检查开关的位置是否与所需状态一致，以确保电路的安全隔离。
ABB 隔离开关操作步骤说明一、隔离开关各部件图例说明 1.总图说明图1①手动操作孔②合闸按钮④分闸按钮⑤当地、远动转换开关⑥加热电源开关⑦控制电源开关⑧电机电源开关③停止按钮⑨温湿度控制器⑩总电源开关2.分部说明图2①手动操作孔：摇把插入电动机构蜗杆时（面板手动操作孔内），顺时针操作为手动合闸，逆时针操作为手动分闸。
图3②合闸按钮：电动合闸时的操作按钮；③停止按钮：电动分、合闸时，需要中途停止时，切断控制电源的操作按钮；④分闸按钮：电动分闸时的操作按钮。
图4⑤当地、远动转换开关：白色标记方向打在1档处为“就地”现场人员电动操作档位；白色标记方向打在0档处为“停”现场人员手动操作档位；白色标记方向打在2档位为“远控”电调远动操作档位。
图5⑥加热电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑦控制电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑧电机电源开关：向上为“ＯＮ”（打开），向下为“ＯＦＦ”（关闭）；⑨温湿度控制器：显示温度、湿度，若温湿度不在环境工作温湿度下，可自动/手动操作（-5℃至20℃）加热。
图6⑩总电源开关：向左为“ＯＮ”（打开），向右为“ＯＦＦ”（关闭）。
二、隔离开关操作步骤说明1.电动操作流程1.1检查总电源开关（⑩），开关状态应处于“ＯＮ”。
1.２检查加热电源开关（⑥）、控制电源开关（⑦）、电机电源开关（⑧），开关状态应处于“ＯＮ”。
1.３检查当地、远动转换开关（⑤），档位应打在1档“就地”。
1.４分、合闸操作1.４.1开关合闸：按下红色合闸按钮（②）。
1.４.２开关分闸：按下绿色合闸按钮（④）。
1.４.３分、合闸停止：在分、合闸过程中，需要中途停止时，按下黑色停止按钮（③）。
注意：电动操作完毕后，应将当地、远动转换开关（⑤），档位打在“2”“远控”电调远动操作档位。
（其它操作开关不能再进行操作，开关状态均应处于“ＯＮ”）2.手动操作流程电动分、合闸操作，开关拒动时，应进行手动分、合闸操作：2.1检查总电源开关（⑩），开关状态应处于“ＯFF”。

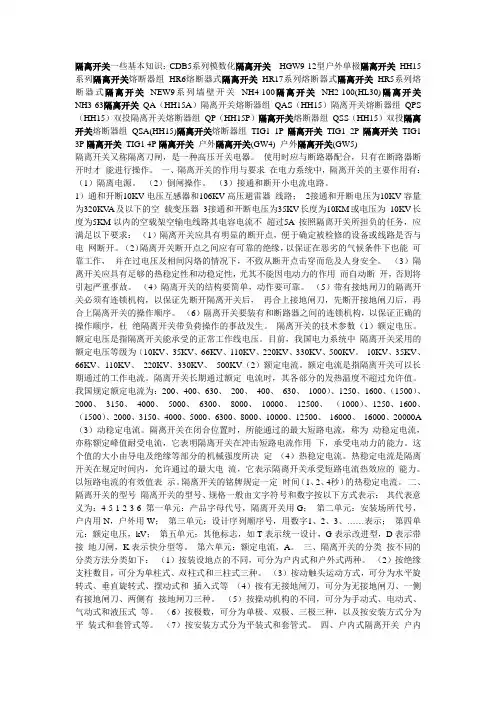

隔离开关一些基本知识：CDB5系列模数化隔离开关HGW9-12型户外单极隔离开关HH15系列隔离开关熔断器组HR6熔断器式隔离开关HR17系列熔断器式隔离开关HR5系列熔断器式隔离开关NEW9系列墙壁开关NH4-100隔离开关NH2-100(HL30)隔离开关NH3-63隔离开关QA（HH15A）隔离开关熔断器组QAS（HH15）隔离开关熔断器组QPS （HH15）双投隔离开关熔断器组QP（HH15P）隔离开关熔断器组QSS（HH15）双投隔离开关熔断器组QSA(HH15)隔离开关熔断器组TIG1 1P隔离开关TIG1 2P隔离开关TIG1 3P隔离开关TIG1 4P隔离开关户外隔离开关(GW4) 户外隔离开关(GW5)隔离开关又称隔离刀闸，是一种高压开关电器。
使用时应与断路器配合，只有在断路器断开时才能进行操作。
一、隔离开关的作用与要求在电力系统中，隔离开关的主要作用有：（1）隔离电源。
（2）倒闸操作。
（3）接通和断开小电流电路。
1）通和开断10KV电压互感器和106KV高压避雷器线路；2接通和开断电压为10KV容量为320KV A及以下的空载变压器3接通和开断电压为35KV长度为10KM或电压为10KV长度为5KM以内的空载架空输电线路其电容电流不超过5A 按照隔离开关所担负的任务，应满足以下要求：（1）隔离开关应具有明显的断开点，便于确定被检修的设备或线路是否与电网断开。
（2）隔离开关断开点之间应有可靠的绝缘，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪烙的情况下，不致从断开点击穿而危及人身安全。
（3）隔离开关应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。
（4）隔离开关的结构要简单，动作要可靠。
（5）带有接地闸刀的隔离开关必须有连锁机构，以保证先断开隔离开关后，再合上接地闸刀，先断开接地闸刀后，再合上隔离开关的操作顺序。
（6）隔离开关要装有和断路器之间的连锁机构，以保证正确的操作顺序，杜绝隔离开关带负荷操作的事故发生。
abb隔离开关原理
ABB隔离开关是一种用于切断和分离电气设备的开关设备。
它的原理是通过控制一个隔离刀片的位置来实现切断电路的目的。
ABB隔离开关的结构包括开关本体、隔离刀片和操作机构。
其中，开关本体是一个由导电材料制成的外壳，用于保护内部的电气元件。
隔离刀片是在开关中起到切断和连接电路的作用，它可以将电路进行分离，阻断电器设备与电源之间的电流通路。
操作机构则用于控制隔离刀片位置的切换。
在工作时，当隔离刀片处于闭合状态时，电路可以正常通电。
而当需要切断电路时，操作人员可以通过操作机构将隔离刀片旋转至打开状态，从而切断与电气设备的连接。
当隔离刀片打开时，断路器和其他电器元件就可以安全进行检修和维护工作。
在完成维护后，操作人员再将隔离刀片旋转至闭合状态，使电路重新通电。
ABB隔离开关的主要特点是具备可靠的切断电路功能和良好
的隔离效果，可以保证电器设备和人员的安全。
另外，它的操作机构通常配备了指示灯，以便操作人员能够清晰地看到开关的状态。
总而言之，ABB隔离开关通过控制隔离刀片的位置来切断和
分离电路，保证电器设备和人员的安全。
它是一种常用的开关设备，广泛应用于工业、商业和住宅等各种场所。
ABB的隔离开关是一种用于隔离电路的安全设备，具有可靠的隔离功能和高的电气性能。
以下是ABB隔离开关的说明书：
1. 安装前准备
在安装ABB隔离开关之前，需要先检查设备是否符合安装要求，并确保安装地点的环境符合设备的要求。
此外，还需要准备好必要的工具和材料，如螺丝刀、扳手等。
2. 安装步骤
(1) 确定安装位置：根据电路图和设备说明书，确定隔离开关的安装位置，并标记好安装孔位。
(2) 安装支架：根据安装孔位，使用螺丝刀和扳手将支架安装在墙壁、地面或其他支撑表面上。
(3) 安装开关：将隔离开关插入支架上的安装孔中，并用螺丝刀和扳手将其固定。
(4) 连接电路：将隔离开关与电路连接，并按照设备说明书中的要求进行接线。
(5) 测试：在安装完成后，进行测试，确保隔离开关的隔离功能和电气性能符合要求。
3. 使用注意事项
(1) 在使用ABB隔离开关时，需要按照设备说明书中的要求进行操作，避免误操作导致设备损坏或人身伤害。
(2) 在隔离开关的隔离状态下，需要采取必要的安全措施，如切断电源等，以确保人身安全。
(3) 在隔离开关的接通状态下，需要确保电路的安全性能符合要求，避免电路故障导致设备损坏或人身伤害。
(4) 在使用ABB隔离开关时，需要定期进行维护和保养，以确保设备的正常运行和使用寿命。
以上是ABB隔离开关的说明书。
在使用隔离开关时，需要严格按照设备说明书中的要求进行操作，确保设备的安全性能和可靠性。
