低压熔断器式隔离开关的应用

低压配电设计规范中关于隔离开关的功能说明
一、GB50054-2011《低压配电设计规范》标准中关于隔离开关和隔离电器的术语定义：
2.0.34隔离开关：在断开位置上能满足对隔离器的隔离要求的开关。

2.0.35隔离电器：具有隔离功能的电器。

隔离开关通常也称为隔离器，其代表的产品包括转换开关、组合开关、照明开关等。

二、GB50054-2011《低压配电设计规范》标准正文3.1.10条规定了“隔离器、熔断器和连接片，严禁作为功能性开关电器”，标准条文说明中3.1.10条明确“隔离器、熔断器以及连接片不具有接通断开负荷电流的功能，所以不能作为功能性开关电器。

如果装设错误，将可能造成人身和财产损失，因此本条规定为强制性条文，必须严格执行”。

隔离开关能够带电操作，但不能带负荷操作。

带电操作是指隔离开关上可以有电压存在，不能带负荷操作是指隔离开关操作时不能连接负载设备，最多只能连接空载线路。

隔离开关的作用是断开无负荷电流的电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专门的灭弧装置，不能切断负荷电流和短路电流，所以必须是电路在断路器断开电路的情况下才可以操作隔离开关。

一般送电操作时：先合隔离开关，后合断路器或负荷类（负荷开关、起动器等）开关；
隔离开关断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

带负荷操作就是操作、触动、开断正在有电流通过的电器或线缆。

不允许带负荷操作隔离开关，隔离开关没有消弧装置，其技术条件中也没有断流能力的要求，用它切断负荷电流，会产生弧光短路，造成设备烧毁等大事故，同时由于强烈电弧发出大量热和光，还会电击和电伤操作人员。

断路器和隔离开关的区别断路器和隔离开关是两种常用的电气设备，用于在电路中进行电流的控制和隔离。

尽管它们的功能有些相似，但在操作原理、应用范围和性能等方面存在着一些区别。

本文将对断路器和隔离开关进行比较，以帮助读者更好地了解它们之间的差异。

一、操作原理的差异断路器是一种用于控制电路中电流的开关设备，它采用熔断器或电磁式触发器等机构，能够在电路发生过载、短路或其他故障时自动切断电路。

断路器的工作原理是利用熔断器熔断或电磁力的作用，在故障发生时迅速打开断路器，切断电流，从而保护电路和设备免受过载或短路的损害。

隔离开关是一种用于隔离电路的开关设备，它能够使电路与外部电源隔离开来，从而对电源进行安全维修或维护。

隔离开关的工作原理是通过机械开关的操作，将电路与电源完全断开，使电压和电流无法到达负载部分，从而实现电气隔离的效果。

隔离开关通常用于需要对电路进行检修、更换元件或进行维护操作时使用。

二、应用范围的差异断路器广泛应用于各种电路中，特别是在低压和中压电力系统中。

它们可以在普通家庭、商业建筑和工业设备中找到。

断路器的主要功能是保护电路和设备免受电流过载或短路引起的损坏。

在电流超过额定值或电流短路时，断路器会迅速打开并切断电路，以确保电路的安全运行。

断路器还可以手动操作，使用户能够控制电路的开关状态。

隔离开关主要用于维修、维护或检修电路时，以确保安全工作环境。

在进行电气维修或维护时，通常需要切断电源，以避免电源的误接或电流的侵入。

隔离开关可以完全隔离电源和电路，从而确保操作人员的安全。

此外，隔离开关还可以用于设备维修、元件更换和电路测试等场合。

隔离开关通常被广泛应用于工业、矿山和建筑等领域，以确保操作人员的安全和设备的正常维护。

三、性能特点的差异断路器的主要性能特点是其断开电路的能力和过载保护功能。

它们通常能够承受一定程度的短路电流，并能够迅速切断电路，以保护电路和设备的安全。

断路器还具有可靠性高、寿命长和操作方便的特点，广泛地应用于各种电气系统中。

低压刀开关、刀熔开关及负荷开关
低压刀开关按其极数可分单极刀开关、双极刀开关和三极刀开关；按灭弧装置可分不俗灭
弧罩和带灭弧窜的刀斤关；按其操作方式分单投JJ开关和双投刀开关。

低压刀开关都是开启的。

不带灭弧军的刀开关个能带负荷操作，只作隔离开关使用，带灭
弧罩的HDl3型刀升关可以通断策的负仙屯沥。

其钢栅片灭弧罩能使负荷电流产生的电弧有效熄火，伯个能切除短路电流。

A VX代理
如图4—17所示为HDl3型刀开关的外形结构图。

低压刀开关全型号的表示和含义如下
低压刀熔开关又称熔断器式刀开关，俗称刀熔开关，是低压刀开关与低压熔断器组合而成
的开关电器。

最常见的HH3型刀开关如图4—18所示，是将HD型刀开关的闸刀换以RTO 型
熔断器的具有刀形触头的熔管．具有JJ开关和熔断器的双重功能。

采用这种组合型开关电器．
可以简化配电装置的结构，目前已广泛应用于低压动力配电屏中。

低压刀熔开义全型号的表示和含义如下：
低压负伤升关，由带灭弧装量的刀开关均熔断器串联组合而成，外装封闭式铁壳或开肩式
胶盖‘，低压负荷外关具有带灭弧罩的刀升关和熔断器的双重功能，既可带负荷操作，又能进行
短路保护，熔体熔断后，钽电容更换熔体即可恢复供电。

如图4—19所示为封闭式负荷开关俗称铁夫开关的结构图，如图4—20所示为开启式负付开关俗称瓷底胶盖刀开关的结构图。

低压负荷开关全型号的表示和含义如下：
wxq$#。

断路器、隔离开关、负荷开关、熔断器的区别在电气领域中，断路器、隔离开关、负荷开关和熔断器是常见的设备，用于保护电路和电气设备。

尽管它们的主要目标是保护电路免受过载和短路等故障的影响，但它们在操作原理和应用范围上存在一些差异。

本文将介绍这些设备的区别。

断路器断路器是一种自动的电气保护设备，用于保护电气回路免受过电流和过热的影响。

它能在电路中检测到故障发生时迅速切断电源，以防止过电流引起火灾或其它损坏。

断路器通常由一个电磁铁和一些释放机构组成，使其能够自动打开电路并切断电源。

断路器有不同的额定电流和断路容量，以适应不同电路的需求。

当电流超过断路器的额定电流时，电磁铁会触发释放机构，将断路器打开切断电源。

断路器还可以进行手动操作，以实现对电路的控制。

隔离开关隔离开关，又称为刀开关，是一种用于隔离电路的电气开关。

与断路器不同，隔离开关只负责将电路与电源隔离，无法在故障发生时自动切断电源。

它常用于维修或检修电气设备前，将设备与电源隔离，以确保工作人员的安全。

隔离开关通常采用带有可拆卸手柄的单刀、双刀结构。

手柄的拔出使接线柱与电源断开，从而隔离电路。

隔离开关的额定电压和额定电流必须与电路相匹配。

负荷开关负荷开关是一种主要用于手动控制电路的开关。

它具有开和闭的功能，可以手动操作以打开或关闭电路。

负荷开关适用于低压电力系统，用于分配和控制电流。

负荷开关通常由一个可手动操作的开关机构和一个电流传感器组成。

通过手动操作开关机构，可以打开或关闭电路。

负荷开关的电流传感器可以实时监测电流情况，并在超过额定电流时触发保护装置进行切断。

熔断器熔断器是一种过电流保护设备，广泛应用于电气回路中。

它可以根据电路中的电流大小进行自动断开。

熔断器的主要部分是一个熔断体，当电流超过额定值时，熔断体会因过热而熔断，切断电路。

熔断器有不同的额定电流和断路容量，以适应不同电路的需求。

当电流超过熔断器的额定电流时，熔断体会迅速熔断，并打开电路。

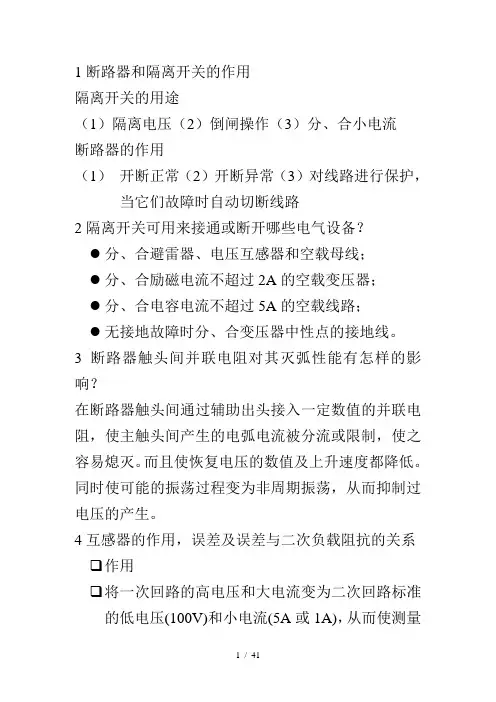

1断路器和隔离开关的作用隔离开关的用途（1）隔离电压（2）倒闸操作（3）分、合小电流断路器的作用（1）开断正常（2）开断异常（3）对线路进行保护，当它们故障时自动切断线路2隔离开关可用来接通或断开哪些电气设备？●分、合避雷器、电压互感器和空载母线；●分、合励磁电流不超过2A的空载变压器；●分、合电容电流不超过5A的空载线路；●无接地故障时分、合变压器中性点的接地线。

3断路器触头间并联电阻对其灭弧性能有怎样的影响？在断路器触头间通过辅助出头接入一定数值的并联电阻，使主触头间产生的电弧电流被分流或限制，使之容易熄灭。

而且使恢复电压的数值及上升速度都降低。

同时使可能的振荡过程变为非周期振荡，从而抑制过电压的产生。

4互感器的作用，误差及误差与二次负载阻抗的关系❑作用❑将一次回路的高电压和大电流变为二次回路标准的低电压(100V)和小电流(5A或1A)，从而使测量仪表和保护装置标准化、小型化，并使其结构轻巧、价格便宜和便于屏内安装。

将二次设备与高压部分隔离，且互感器二次侧均接地，保护了人员和二次设备的安全。

电流互感器误差的定义(1)电流误差fi ：为二次电流的测量值乘以额定电流比所得的值与实际一次电流之差，占后者的百分数。

因为 所以 2)相位误差δi ：二次流出电流与一次同名端流入电流的相角差。

二次流出电流超前一次同名端流入电流为正。

b 、二次负载阻抗及功率因数对误差的影响二次负载阻抗Z2l 与误差成正比，因此二次侧接入的仪表或继电器及连接导线的总阻抗不能大于额定二次阻抗，以保证其准确级。

当Z2l 的功率因数角Ф增大时，电流误差fi 增大，相角差δi 减小。

电磁式电压互感器与电磁式电流互感器的比较(1)电流互感器一次绕组与一次电路串联；电压互感器一次绕组与一次电路并联。

(2)电流互感器一次绕组少，二次绕组多；电压互感器(%)100 112⨯-=I I I K f i i 12N N K i ≈(%)100111122⨯-=N I N I N I f i (%)100) sin( 1110⨯+-=αψN I N I f i )('3440) cos( 1110⨯+=αψδN I N I i一次绕组多二次绕组少。

真空断路器、隔离开关、负荷开关作用与区别详解-民熔什么是负荷开关？它是一种简单的灭弧装置，能带负载开闭电路。

它能接通或断开一定的负载电流和过载电流，但不能断开短路电流。

必须与高压熔断器串联使用，并借助熔断器切断短路电流。

负荷开关功能：1）关闭和关闭以进行合作。

由于具有一定的灭弧能力，可用于开闭负载电流和小于一定倍数（通常为3-4倍）的过载电流；也可用于开闭空载变压器、较长的空载线路，有时也可用于开闭大容量电容器组。

2）替代品。

负荷开关与限流熔断器串联使用可替代断路器。

也就是说，负荷开关承受的过载电流小于分合的一定倍数，限流熔断器承受的过载电流和分合的短路电流较大。

3）由负荷开关和限流熔断器串联而成的负荷开关，在国家标准中称为“负荷开关-熔断器组合装置”。

保险丝可以安装在负载开关的电源侧或负载开关的接收侧。

当不需要频繁更换熔断器时，应采用前一种布置方式，以负荷开关作为隔离开关的功能，隔离加在限流熔断器上的电压。

什么是隔离开关？是一种无灭弧装置的控制装置。

其主要功能是隔离电源，保证其他电气设备的安全维护。

因此，不允许带负荷运行。

但是，在某些条件下，允许打开或关闭低功率电路。

它是高压开关中最常用的电气设备隔离开关功能：一。

开通后，应建立可靠的绝缘间隙，将检修的设备或线路与电源分开，并有明显的断开点，以保证检修人员和设备的安全。

2。

根据操作需要，更换线路。

三。

用于开闭线路中的小电流，如套管、母线、连接器、短电缆的充电电流、开关均压电容器的电容电流、双母线连接时的循环电流、电压互感器的励磁电流等。

四。

根据不同结构型式的具体情况，可用于开闭某容量变压器的空载励磁电流。

高压隔离开关按安装方式的不同可分为室外高压隔离开关和室内高压隔离开关。

户外高压隔离开关是指能承受风、雨、雪、污染、冷凝、结冰、厚厚霜冻等影响，适合安装在露台上的高压隔离开关。

根据绝缘杆的不同结构，可分为单极型隔离开关、双极型隔离开关和三极型隔离开关。

配电变压器低压隔离开关熔断器组常见故障及应对方法摘要：随着我国社会经济建设的发展，城市工业的发展和日常生活用电的增加，配电设备运行的安全性和可靠性要求越来越高。

因此，本文重点研究了配电变压器低压隔离开关熔断器组的常见故障现象，并提出了相应的有效对策。

供业界参考和参考。

关键词：配电变压器；低压隔离开关熔断器组；故障；应对方法城市户外配电变压器采用HRW1-630A低压隔离开关熔断器组，安装在变压器的低压出口侧，作为变压器的主要保护。

但是，在日常运行中，隔离开关熔断器组经常会出现一些故障，如刀开关动静电接触加热和燃烧，绝缘支撑瓷柱在运行过程中损坏，当保险丝通过正常工作电流或故障电流时，它不能正常从保险丝中间吹出并烧毁定影门的触点[1]。

在下文中，通过一些故障分析，提出了技术改进措施，以提高设备的安全运行水平。

1.低压隔离开关熔断器组的作用低压隔离开关熔断器组由隔离刀闸和低压熔断器组成，由绝缘陶瓷柱支撑，通过熔断器组底部固定在变压器低压插座的横担上。

当变压器过载且低压线路短路时，保险丝熔断，保护变压器。

隔离开关需要在低压线路中断电或维修，或者出现高压降和电源故障。

它可以断开变压器的负载电流并具有明显的断点[2]。

2.保护装置故障2.1配电变压器低压隔离开关熔断器组常见故障及发生原因2.1.1在正常操作期间，隔离开关动态和静态接触会烧坏。

原因主要是可动刀闸调节紧固螺钉生锈，接触氧化，不能及时调整，触点不到位或触点松动，接触电阻大，当工作电流通过时，触点被加热并且刀被烧毁。

2.1.2绝缘支撑瓷柱损坏，由于可动刀闸的旋转轴处的氧化腐蚀，接触和氧化的动静触头，调节螺钉生锈无法及时调整，摩擦力过大，且大拉动刀闸时需要操作力，这常常会导致冲击损坏瓷柱。

2.1.3保险丝的刀片烧掉，当安装板时，紧固螺钉的垫圈太小而不能确保与刀闸的导电表面完全紧密接触，并且由于弯曲保险丝的安装，周边接触表面具有大的间隙；在日常运行中，雨水侵蚀，熔断器和铜导电表面材料不同，容易产生氧化和电腐蚀，接触面电阻增加，工作电流通过时热量熔化，刀闸便会被烧毁。

1.隔离开关： 隔离开关具有明显断开点，不能分断电流，作为检修时分断电路使用。

隔离开关是一种没有灭弧装置的开关设备，主要用来断开无负荷电流的电路，隔离电源，在分闸状态时有明显的断开点，以保证其他电气设备的安全检修。

在合闸状态时能可靠地通过正常负荷电流及短路故障电流。

因它没有专门的灭弧装置，不能切断负荷电流及短路电流。

因此，隔离开关只能在电路已被断路器断开的情况下才能进行操作，严禁带负荷操作，以免造成严重的设备和人身事故。

只有电压互感器、避雷器、励磁电流不超过2A 的空载变压器，电流不超过5A 的空载线路，才能用隔离开关进行直接操作。

刀闸与隔离开关不同。

断路器：断路器用于接通和分断电路，能断开短路电流，作为短路保护和过载保护元件，可以理解为具有灭弧装置，可以带负荷断开电路的隔离开关。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

空气开关为断路器的一种，以空气作为绝缘介质的断路器。

熔断器：熔断器是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。

俗称的保险丝。

漏电保护器：漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路。

常见的配电箱里电器装置，首先知道是什么，为什么要装这种装置，安装完后怎么做才能起作用。

弄懂这三点，自然就弄懂了配电箱。

刀闸和隔离开关同属刀型开关。

无论外形、结构原理、操作方法都很相似。

但它们有截然不同之点，必须严格区分。

刀闸是一种最简单的开关电器，用于开断500伏以下电路，它只能手动操作。

由于电路开断时常有电弧，所以，装有灭弧装置或快断触头。

为了增大灭弧能力，其刀一般都较短。

隔离开关有高压、低压、单极、三极、室内、室外之分，它没有专门的灭弧装置，不能用来接通、切断负荷电流和短路电流，只能在电气线路切断的情况下，才能进行操作。

•研究与探讨•翌代建妮电扎顾E祠No.7Vol.II(Serial No.127)2020提高熔断器式隔离开关使用类别的探讨刘辉，柳金森，陈鑫浩，王兴利，高柏勇（浙江天正电气股份有限公司，浙江温州325604）摘要：介绍了熔断器式隔离开关的结构及工作原理，针对提高熔断器式隔离开关使用类别,对其灭弧系统、触头系统进行改进，详细阐述了改进后的灭弧系统、触头系统设计原理,试验结果表明试品状态良好，性能提升显著。

关键词：熔断器式隔离开关；分断能力；灭弧室；静触头；使用类别中图分类号：TM56文献标志码：B文章编号：1674-8417（2020）7-0013-04 DOI：10.16618/ki.1674-8417.2020.07.004刘辉（1988—）,男，工程师，从事低压开关电器产品的设计研发。

0引言熔断器式隔离开关是集熔断器、隔离器、开关为一体的组合电器，主要用于低压配电柜、配电箱等具有高短路电流的配电电路和电动机保护电路中，具有过载保护、短路保护、隔离等作用。

随着国家电网改造、升级、容量提升等需要,对配电柜内保护使用的熔断器式隔离开关提出更高要求，如高分断能力、小型化、高使用类别等。

本文在熔断器式隔离开关体积不变的情况下对触头系统、灭弧系统等开关结构进行改进,以提高其使用类别，使其适用于电动机保护等,在近年国网公司编制的《10kv—体化柱上变台和配电一二次成套设备典型设计及检测规范》中作为进线开关推广应用。

1熔断器式隔离开关使用类别分类及用途熔断器式隔离开关根据熔断器在产品结构中的布局方式分为条形熔断器式隔离开关、方形熔断器式隔离开关。

条形熔断器式隔离开关多安装于低压电缆分支箱母线系统（100或185mm 模数的母线系统）；方形熔断器式隔离开关多安装于低压综合配电箱中，通过安装母线底座应用于60mm母线系统。

熔断器式隔离开关如图1所示。

图1熔断器式隔离开关根据GB/T14048.3—2017（低压开关设备和控制设备第3部分:开关、隔离器、隔离开关以及熔断器组合电器》⑴，熔断器式隔离开关使用类别如表1所示。

隔离开关、熔断器性能及在低压配电中的应用摘要：在低压配电系统中，降低故障发生率，保障人身安全，应对配电线路提供必要保护手段。

为了有效保证安全用电，可靠供电以及提升合理经济性，迫切需要客观选择使用熔断器与隔离开关（以下简称开关）。

本文围绕这一问题，对二者的性能以及实际应用深刻分析。

关键词：隔离开关；熔断器；低压配电；应用引言：在低压配电系统中，主要将低压断路器与低压熔断器做为保护电器。

其是当线路发生故障时，防止发生电击与电气火灾事故的关键元件。

根据使用场合，科学地选择参数，进一步达到预期目标。

我国曾经认为，断路器性能明显优于熔断器，相应减少了使用数量，需要对这种片面认识及时改正。

一、隔离开关性能与操作应用（一）开关作用主要功能是对电压有效隔离。

由于不具备灭弧装置，当负荷或短路产生较大电流时，不能通过开关直接进行合闸与断开操作。

应使用于开合避雷器、电抗器等无法形成电弧的切断操作，或者与断路器配合，进行不带电操作。

将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

（二）开关操作顺序1.闭合开关第一，只有相应回路的断路器确实在断开位置，才可以闭合开关，此时操作应迅速且利落，防止对设备造成损坏，避免机构发生变形。

在手动传动或操作绝缘杆时可以进行类似操作。

第二，闭合开关后，相关人员对铜触头紧合程度严格检查，检查闭合到位与否。

2.断开开关第一，开始操作需要迅速且有力进行分离操作。

在缺少断路器配合的情况下，应对小电流直接断开，例如切断线路架空的充电电流，在这一情况下，应保持较快且果断的速度断开开关，若速度缓慢，则容易发生拉弧现象。

第二，结束操作后，对开关断开位置反复检查，尽可能在设计位置拉开触头，提升安全水平[1]。

3.失误开合开关第一，误合闸开关时，禁止再次拉开开关，主要是由于这项操作类似于带负荷操作开关，增加了生三相电弧事故几率，导致人员与设备发生损失。

正泰-智慧能源解决方案提供商 l 568
开关电器类HR20
系列户外熔断器式隔离开关 H R20系列户外熔断器式隔离开关适用于交流50Hz 、额定电压500V 及以下的配电线路，作为变压器低压侧的短路保护与过负荷保护，在一定条件下可以通断空载变压器、空载线路及额定工作电流。

符合标准：GB/T 14048.3、IEC 60947-3。

HR20-□/3 H
有“H ”为硅橡胶柱，无“H ”为瓷柱
极数
约定发热电流(A )
设计序号
户外熔断器式隔离开关
主要技术参数(见表1和表2)
3.1 周围空气温度不高于+40℃，不低于-5℃。

3.2 安装地点的海拔不超过2000m 。

3.3 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相 对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取特殊的措施。

3.4 周围环境的污染等级为3级。

3.5 开关应安装在无显著摇动、冲击振动的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐 蚀金属和破坏绝缘的气体和尘埃。

表2
569 l 正泰-智慧能源解决方案提供商
配电电器
订货时应提供下述内容：
6.1 产品型号、额定电压、额定电流、数量等。

6.2 出厂之各种型号刀开关不配备熔丝片，用户可到当地机电公司自行采购相应规格的熔丝片。

6.3 订货单位须注明产品的型式特征、电压等级、电流等级等，特殊订货请咨询我公司技术部门。

例如：HR 20-630/3 10台。

真空断路器、隔离开关、负荷开关作用与区别详解-民熔什么是负荷开关？是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

负荷开关的作用：1）开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小于一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2）替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3）负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

什么是隔离开关？是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。
