HR6 熔断器式隔离开关教学教材
- 格式:doc
- 大小:226.50 KB
- 文档页数:5

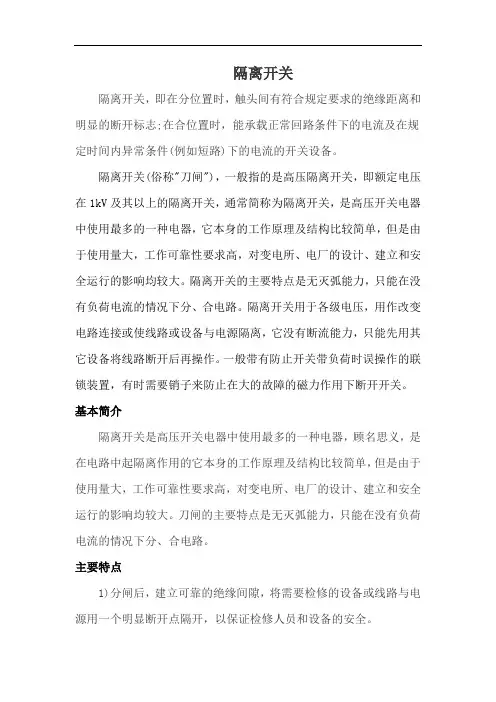

隔离开关授课教案授课教案隔离开关操作培训教案授课教案隔离开关培训前言:隔离开关是将接触网设备在有电压而无负荷情况下切断或闭合线路用的一种电气设备。
隔离开关安装在电分段处,和分段绝缘器配合使用起供电分段的作用,和吸流变压器配置以便于吸流变压器的检修。
一、隔离开关的类型及结构1、类型:接触网采用电力系统中的35kV单级隔离开关和电气化铁道专用耐污型单极隔离开关,按其用途分为带接地刀闸和不带接地刀闸两种。
其型号分别为GW4-35、GW4-35D、GW4-25/630T、GW4-25/630TD。
其中符号的意义:G—隔离开关;W—户外型;4—产品序号;35、25—额定电压为35kV、25kV;D—带接地刀闸;T—铁路专用;630—额定电流(A)接操作次数的多少分为经常操作和不经常操作两种。
经常操作的隔离开关安装在车站货线、机车整备线和库线等处。
选用带接地刀闸的GW4-35D或GW4-25/630TD型开关,当开关打开的同时,接地刀闸将接通停电侧刀闸,以保证装卸货物和检修机车人员的安全。
不经常操作的隔离开关,安装在绝缘锚段关节,分相电分段和馈线等处,采用不带接地刀闸的GW4-35、GW4-25/630T型开关。
2、结构:上述几种开关的主体结构基本相同,只是带接地刀闸的隔开多了一套接地刀闸的联动装置。
它们是由金属底座、绝缘瓷柱、导电刀闸、接地刀闸和操作机构组成。
开关的分、合过程是操作手动机构,经传动杆转动主轴上的瓷柱,并带动导电刀闸水平转动90°。
图6.1单极隔离开关构造示意图1——导电刀闸;2——瓷柱;3——交叉连杆;4——底座;5——传动杆;6——操动机构;7——4孔O°设备线夹。
对带接地刀闸的隔离开关,当主刀闸打开的同时,接地刀闸闭合,当主刀闸闭合时,接地刀闸打开。
3、隔离开关的操作机构:㈠隔离开关的操作机构分为三种:操作棒操作、摇把手柄操作、电动操作①早期的GW4-35D隔开是采用操作棒操作的。
授课教师授课班级三机制授课课时1课时授课形式多媒体授课章节名称第一章熔断器使用教具瓷插式熔断器、螺旋式熔断器(实物)学习目标1、熟悉常用低压熔断器的种类、结构、特点、用途、型号、规格、文字与图形符号。
2、掌握低压熔断器的选用方法和故障处理方法教学重点1、熔断器的用途、常用品种型号、文字与图形符号2、熔断器的选择方法及故障处理教学难点熔断器的主要技术参数教学思路及方法实物观察、讨论法更新、补充、删节内容熔断器的分类课外作业简述异步电动机所用熔断器的选用原则。
导语在日常生活中,我们经常听到保险丝,究竟它为何物?它又如何起到保险作用?今天我们一起探索它授课主要内容或板书设计课题:熔断器一、熔断器的定义:熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。
使用时串联在被保护的电路中。
二、熔断器的保护原理:三、熔断器的结构:熔断体、载熔件、底座四、熔断器的参数:额定电压、额定电流、五、熔断器的类型:瓷插式,螺旋式、螺旋式快速熔断器六、熔断器的选用:1)对于普通负载七、熔断器的使用:串联八、课后作业:简述熔断器熔体的选用原则。
课堂教学安排教学过程主要教学内容及步骤熔断器的定义熔断器的结构熔断器的参数熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。
使用时串联在被保护的电路中。
1、熔断器的结构与主要技术指标(1)熔断器的结构主要由熔体、安装熔体的熔管和熔座三部分组成。
(2)熔断器的主要技术参数1)额定电压熔断器的额定电压是指能保证熔断器长期正常工作的电压。
2)额定电流熔断器的额定电流是指保证熔断器能长期正常工作的电流。
它与熔体的额定电流是两个不同的概念。
熔体的额定电流是指在规定的工作条件下,长时间通过熔体而熔体不熔断的最大电流值。
通常,一个额定电流等级的熔断器可以配用若干个额定电流等级的熔体,但熔体的额定电流不能大于熔断器的额定电流值。
3)4)分断能力在规定的使用和性能条件下,熔断器在规定电压下能分断的预期分断电流值。
H R6熔断器式隔离开
关
HR6 熔断器式隔离开关
●产品介绍
适用范围
HR6系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流380V和660V(45~62Hz),约定发热电流至630A的具有高短路电流的配电电路和电动机电路中,作为电源开关、隔离开关、应急开关,并作为电路保护用,但一般不作为直接开闭单台电动机之用。
符合标准:GB14048.3 、 IEC60947-3
正常工作条件
1.周围空气温度不高于+40℃,不低于-5℃。
2.安装地点的海拔不超过2000m。
3.湿度:最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
4.周围环境的污染等级为3级。
5.开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
结构特征
1.开关由底座、盖和灭弧室等部分组成,均由耐弧塑料制成,为全塑型结构。
静触头直接装在底座上,灭弧室拆装方便,每个灭弧室都有内室和外室二部份,采用多片金属灭弧栅,增强了灭弧能力,提高了触头寿命。
2.NT型熔断体装在盖的内部,盖可沿支持件呈扇形旋转,具有较大的电隔离距离以满足隔离开关的要求,盖可以方便地从底座上拆下,使得安装和更换熔断体很方便。
底座上具有两组安装孔,能满足各种开关柜内及面板上安装的要求。
开关的两侧面,根据需要可装辅助触头,发出指示开关分合状态的信号。
型号及含义
HR6熔断器式隔离开关
一:开关简介
HR6系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流400V和660V(45N~62Hz),约定发热电流至630A的具有高短路电流的配电电路和电动机电路中,作为电源开关、隔离开关、应急开关、并作电路保护之用,但一般不作为直接开闭单台电动机之用。
开关符合IEC60947-3、GBI4048.3标准。
二:型号及含义
一些常见HR6熔断器式隔离开关规格型号有:HR6-160/3,HR6-250/3.HR6-400/3,HR6-630/3
三:结构特征
HR6熔断器式隔离开关由底座、盖和灭弧室等部分组成,均由耐弧塑料制成,为全塑型结构。
静触头直接装在底座上,灭弧室拆装方便,每个灭弧室都有内室和外室两部分,采用多片金属灭弧栅,增强了灭弧能力,提高了触头寿命。
NT型熔断体装在盖的内部,盖可沿支持件呈扇形旋转,具有较大的电隔离距离以满足隔离开关的要求,盖可以方便的从底座上拆下,使得安装和更换熔断体很方便。
底座上具有两组安装孔,能满足各种开关柜内及面板上安装的要求。
开关的两侧面,根据需要可装辅助触头,发出指示开关分合状态的信号。
四:主要参数
1.开关与熔断体的配用关系
2。
HR6开关主要技术参数
型号HR6-160 HR6-250 HR6-400 HR6-630
额定绝缘电压(V)660 660 660 660
约定发热电流(A)100 250 400 630
额定工作电
流(A)
440V 160 250 400 630
660V 100 200 315 425
额定接通和
分断能力
(A)
(1.05Ue
时)
400V,COSΦ=0.35
AC-23B
接通1280 2000 3200 5040
分断960 1500 2400 3780 660V,
COSΦ=0.65 AC-
22B
接通480 750 1200 1890
分断480 750 1200 1890
额定熔断短路电流(kA)50 50 50 50
最大预期峰值电流(kA) 100 100 100 100
污染等级 3 3 3 3
安装类别ⅢⅢⅢⅢ
3。
辅助开关额定电压交流400V,约定发热电流6A,使用类别为AC-15,额定控制容量300VA。
五:外形与安装尺寸。
