玻璃杯 标准

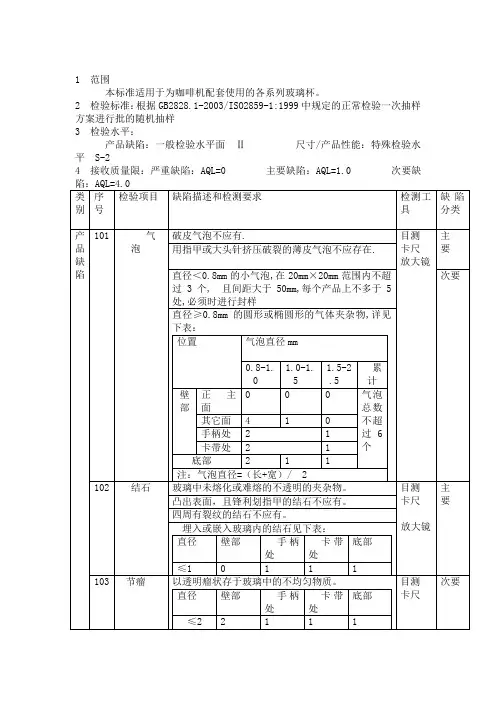

1 范围

本标准适用于为咖啡机配套使用的各系列玻璃杯。

2 检验标准：根据GB2828.1-2003/ISO2859-1:1999中规定的正常检验一次抽样

方案进行批的随机抽样

3 检验水平：

产品缺陷：一般检验水平面 Ⅱ 尺寸/产品性能：特殊检验水平 S-2

4 接收质量限：严重缺陷：AQL=0 主要缺陷：AQL=1.0 次要缺陷：AQL=4.0

类别 序号 检验项目 缺陷描述和检测要求 检测工具 缺陷分类

产品缺陷 101 气泡

破皮气泡不应有. 目测

卡尺

放大镜 主要

用指甲或大头针挤压破裂的薄皮气泡不应存在.

直径＜0.8mm的小气泡,在20mm×20mm范围内不超过3个, 且间距大于50mm,每个产品上不多于5处,必须时进行封样 次要

直径≥0.8mm的圆形或椭圆形的气体夹杂物,详见下表：

位置

气泡直径mm

0.8-1.0 1.0-1.5 1.5-2.5 累计

壁部

正主面 0 0 0 气泡总数不超过6个 其它面 4 1 0

手柄处 2 1

卡带处 2 1

底部 2 1 1

注：气泡直径=（长+宽）/ 2

102 结石

玻璃中未熔化或难熔的不透明的夹杂物。 目测

卡尺

放大镜 主要 凸出表面，且锋利划指甲的结石不应有。

四周有裂纹的结石不应有。

埋入或嵌入玻璃内的结石见下表：

直径 壁部 手柄处 卡带处 底部

≤1 0 1 1 1

103 节瘤 以透明瘤状存于玻璃中的不均匀物质。

直径 壁部 手柄处 卡带处 底部

≤2 2 1 1 1 目测

卡尺

次要 104 条纹

与周围玻璃有明显的不同的折射的细条纹，是由于玻璃不均匀产生的。

目测 次要

明显的、多结的和绳状的不应存在；其它的可以进行封样。

105 裂纹 一种延伸的可贯穿于产品厚度的裂纹，不应存在。 目测 主要

水晶玻璃杯和普通玻璃杯区别

水晶玻璃杯是我们玻璃杯当中的一种特别的类别，因为水晶玻璃杯看起来会更加的高贵，很多人都会使用水晶玻璃杯盛酒，是在喝葡萄酒的时候，盛夏时节，我们经常会发现水晶玻璃杯的存在，不过水晶玻璃杯和普通玻璃杯区别在哪里呢?我们又该如何的进行挑选呢?水晶玻璃杯和普通玻璃杯之间是有着明显的区别的，下面请的专家为大家详细的去介绍一下关于水晶玻璃杯方面的知识。

普通玻璃制品色泽暗淡、折光率差、做工粗糙、手感差，甚至部分地方还有气泡，轻轻敲击声音沉闷。水晶玻璃制品相对普通玻璃制品色泽光亮、折光率强、做工考究、手感好，看上去像水晶做成的，轻轻敲击有清脆的金属声音。含铅水晶玻璃制品与无铅水晶玻璃制品相比，要略显得厚重。

如何判断水晶玻璃杯是否含铅?外观手感可区分：买水晶玻璃餐具可以通过声音、手感、外观等对玻璃、含铅水晶玻璃、无铅水晶玻璃进行区别。

水晶玻璃容器又分两种：无铅水晶玻璃和含铅水晶玻璃。由于普通玻璃的色泽、质感、光泽度都不太理想。在玻璃中加入铅的成分，可以提高玻璃的折光率，看上去就如同水晶做出的，故称为水晶玻璃，一些各种造型的摆件、水晶玻璃杯、水晶灯等等就是由含铅玻璃制成的。欧盟标准中把水晶玻璃杯分为无铅、中铅和高铅3种。中铅玻璃杯的氧化铅含量达到24%;高铅玻璃杯的氧化铅含量达到36%。

如果水晶玻璃容器按照欧盟标准生产，不管哪种产品，里面含有多少铅，国际上都有严格的规定，对人体应该都是安全的。但由于我国缺乏标准，不能排除个别厂家生产的随意性大，产品质量难以保证的情况。

在区别水晶玻璃杯和普通玻璃杯的时候，水晶玻璃杯是一种高鹏硅胶玻璃杯，区别起来是需要有一定的专业知识的，水晶玻璃杯往往是比较上档次的，主要是用来喝酒才会选择水晶玻璃杯，水晶玻璃杯虽然是玻璃杯当中的一种，我们在区分的时候可以按照上面的内容去进行区分。在这里提醒大家，平时喝水的时候，我们最常见的就是玻璃杯，在挑选玻璃杯的时候也是需要注意的，应该从手感和硬度以及触觉和色泽方面进行区别，挑选自己比较适合的一款玻璃杯。

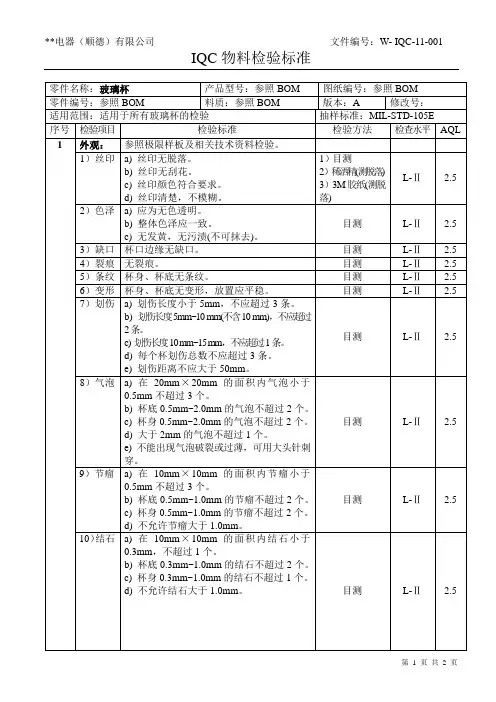

**电器（顺德）有限公司 文件编号：W- IQC-11-001

IQC物料检验标准

第 1 页 共 2 页

零件名称：玻璃杯 产品型号：参照BOM 图纸编号：参照BOM

零件编号：参照BOM 料质：参照BOM 版本：A 修改号：

适用范围：适用于所有玻璃杯的检验 抽样标准：MIL-STD-105E

序号 检验项目 检验标准 检验方法 检查水平 AQL

1 外观： 参照极限样板及相关技术资料检验。

1）丝印 a) 丝印无脱落。

b) 丝印无刮花。

c) 丝印颜色符合要求。

d) 丝印清楚，不模糊。 1）目测

2）稀洒精(测脱落)

3）3M胶纸(测脱落) L-Ⅱ 2.5

2）色泽 a) 应为无色透明。

b) 整体色泽应一致。

c) 无发黄，无污渍(不可抹去)。 目测 L-Ⅱ 2.5

3）缺口 杯口边缘无缺口。 目测 L-Ⅱ 2.5

4）裂痕 无裂痕。 目测 L-Ⅱ 2.5

5）条纹 杯身、杯底无条纹。 目测 L-Ⅱ 2.5

6）变形 杯身、杯底无变形，放置应平稳。 目测 L-Ⅱ 2.5

7）划伤 a) 划伤长度小于5mm，不应超过3条。

b) 划伤长度5mm~10 mm(不含10 mm)，不应超过2条。

c) 划伤长度10 mm~15 mm，不应超过1条。

d) 每个杯划伤总数不应超过3条。

e) 划伤距离不应大于50mm。 目测 L-Ⅱ 2.5

8）气泡 a) 在20mm×20mm的面积内气泡小于0.5mm不超过3个。

b) 杯底0.5mm~2.0mm的气泡不超过2个。

c) 杯身0.5mm~2.0mm的气泡不超过2个。

d) 大于2mm的气泡不超过1个。

e) 不能出现气泡破裂或过薄，可用大头针刺穿。 目测 L-Ⅱ 2.5

9）节瘤 a) 在10mm×10mm的面积内节瘤小于0.5mm不超过3个。

b) 杯底0.5mm~1.0mm的节瘤不超过2个。

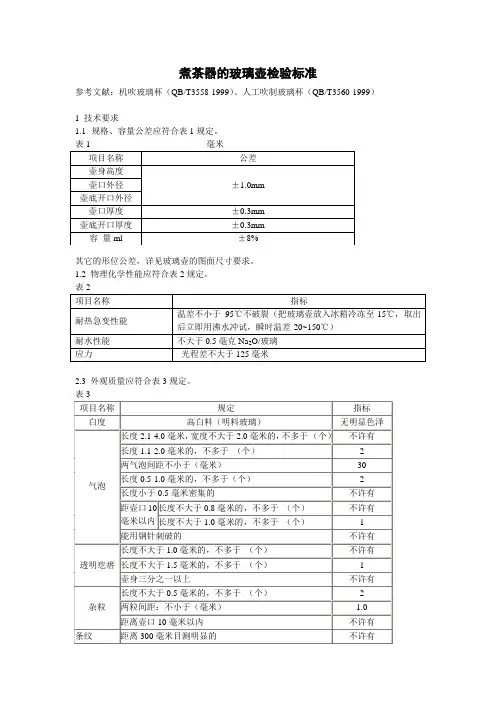

煮茶器的玻璃壶检验标准

参考文献：机吹玻璃杯（QB/T3558-1999）、人工吹制玻璃杯（QB/T3560-1999）

1 技术要求

1.1 规格、容量公差应符合表1规定。

表1 毫米

其它的形位公差，详见玻璃壶的图面尺寸要求。

1.2 物理化学性能应符合表2规定。

表2

2.3 外观质量应符合表3规定。

表3

项目名称 规定 指标

白度 高白料（明料玻璃） 无明显色泽

气泡 长度2.1-4.0毫米，宽度不大于2.0毫米的，不多于 （个） 不许有

长度1.1-2.0毫米的，不多于 （个） 2

两气泡间距不小于（毫米） 30

长度0.5-1.0毫米的，不多于（个） 2

长度小于0.5毫米密集的 不许有

距壶口10毫米以内 长度不大于0.8毫米的，不多于 （个） 不许有

长度不大于1.0毫米的，不多于 （个） 1

能用钢针刺破的 不许有

透明疙瘩 长度不大于1.0毫米的，不多于 （个） 不许有

长度不大于1.5毫米的，不多于 （个） 1

壶身三分之一以上 不许有

杂粒 长度不大于0.5毫米的，不多于 （个） 2

两粒间距：不小于（毫米） 1.0

距离壶口10毫米以内 不许有

条纹 距离300毫米目测明显的 不许有 项目名称 公差

壶身高度

±1.0mm 壶口外径

壶底开口外径

壶口厚度 ±0.3mm

壶底开口厚度 ±0.3mm

容 量ml ±8%

项目名称 指标

耐热急变性能 温差不小于95℃不破裂（把玻璃壶放入冰箱冷冻至-15℃，取出后立即用沸水冲试，瞬时温差-20~150℃）

耐水性能 不大于0.5毫克Na2O/玻璃

应力 光程差不大于125毫米

壶口圆度 不大于 （毫米） 0.5

壶身高低偏斜 不大于 （毫米） 1.0

壶口（壁）厚度 不小于 （毫米） 2.0
