1一、产品型号含义

1、 QJZ-30、60、80、120、200/1140（660、380）系列矿用隔爆兼本质安全型真空电磁起动器(以

下简称起动器)，产品执行标准：MT111-1998《矿用防爆型低压交流真空电磁起动器》；

Q/HX-17-2010《QJZ系列矿用隔爆兼本质安全型真空电磁起动器》。

产品型号及其含义： Q J Z - □ / □

额定工作电压(V)

额定工作电流(A)

真 空

隔爆兼本质安全型

起动器

二、产品用途和工作条件

1、起动器按照国家标准GB3836.1～4-2000的规定制造的隔爆兼本质安全型、“Ⅰ”类煤矿

用电气设备。其防爆标志为Ｅx，防爆型式代号为d[ib]，使用类别代号为Ⅰ类。

2、QJZ-30、60、80、120、200/1140（660、380）系列矿用隔爆兼本质安全型真空电磁起动

器主要适用于含有爆炸性气体（甲烷）和煤尘的矿井中，作为远距离或直接控制交流50Hz、电

压至1140V的矿用隔爆三相鼠笼型异步电动机的起动与停止。并可在停止时、对电动机的控制

电源进行换相操作。

3、起动器具有过载、断相、短路、漏电闭锁及过电压吸收保护功能。

4、起动器可实现单机远控、近控、双机联锁控制以及多台起动器的正序起动。

5、起动器应在下列条件下可靠工作：

(1)海拔不超过2000米，周围环境压力为(0.8-1.1)×105Pa；

(2)周围环境温度为-5℃～+40℃；

(3)周围空气相对湿度不大于95%(25℃)；

(4)须能防止水或其他液体浸入起动器内部； 2(5)无剧烈振动、颠簸以及与水平面的安装倾斜在15°以下的环境中；

三、主要技术参数

1、主要电气性能参数见表1

表1 当η×COSφ=0.75时控制电动机最大功率KW

型号

额定电压V

额定电流A

380V 660V 1140V

QJZ-30 30 11 20 35

QJZ-60 60 23 40 70

QJZ-80 80 32 55 94

QJZ-120 120 47 82 142

QJZ-200

380V

660V

1140V

200 79 137 237

2.线路电压在额定值75～110%时，起动器应能可靠工作；

3.远控电缆长度≤350m,分布电感≤1mH/Km,分布电容≤0.1uF/Km；

4.漏电闭锁检测回路开路电压≤DC10V，短路电流≤1mA；

四、结构与性能概述

1、 方壳：

1.1起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前

门及电器件装配等部分组成。外壳的前门为平面止口式，当前门右侧中部的机械闭锁杆解

锁后，可以抬起、起动器左侧固定铰链上的操作手把，将门抬起约40毫米后（注意不要过

于抬高），前门即可打开。开门时，用手平提铰链上的手把，转动前门即可关闭（转动前门

时，注意操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。

1.2本体装配分为

A正面装有：

(1) 交流真空接触器CKJ5-125一台；

(2) 电动机综合保护器BJ(ZDB-250C、ABD8-80、120A）一只； 3(3) 阻容吸收装置RC一只；

(4) 险器F1（EUSE）一只；

(5) 本安控制继电器JHK一只；

(6) 中间继电器JZC4-22 一只；

(7) 钮子开关K-1（TEN1321）一只；

B反面装有：

(1) 控制变压器BK-200VA/1140、660（660、380）/36V（180VA）、36V(20VA)一只；

(2) 熔断器RL5-660(1140V）一只；

(3) 隔离换向开关DH2(GHK)-200/1.14一只；

(4) 急停按钮JA（LX-01K）一只；

C前门板：

(1) 起动按钮QA（LAY37）、停止按钮TA（LAY37）各一只；

(2) 保护器显示器ZDB-250C

1.3外壳上装有：

(1)急停按钮之间的机械闭锁装置；

(2)接线腔装有主电路进线端子3个、出线端子3个；

控制线接线端子排、其中K1-K3、K12、K13为本安端子；

K4、K9为AC36V电源端子；

1.4前门上装有：

(1)起动按钮QA和停止兼复位按钮TA；

(8) 信号显示窗XS组件，装有电源、运行指示及过载、短路、断相、漏电、等故障显示。

五、电气原理（电气原理图附后）

4矿用隔爆兼本质安全型真空电磁起动器有以下几种操作方式。

5．1起起器有远控和近控两种起动方式。

A：远控操作：将主腔内远近控钮子开关K打至远控位置，接线腔内K1、K2、K3引出与防爆两

钮开关连接（参照远距离控制原理图）。当隔离开关闭合后，BJ保护器得电，投入漏电闭锁检测。

出线侧或电缆、负荷绝缘阻值附合1140V、40K+20%（660V、22K+20%、380V、7K+20%），BJ保护

器显示正常→同时BJ-1闭合、为开关正常运行作准备（绝缘电阻低于以上值时，保护呈漏电闭

锁状态。拒绝起动）。

A． 1 （BJ保护器BJ-1闭合）按下远控起动按钮YQ，J1继电器得电→J1-1闭合→J2继电器得

电→J2-2闭合→JZC4得电吸合→JZC4-1闭合→CKJ5得电吸合→CKJ5-3闭合并自保→CKJ5-4

闭合→负合得电运行→同时JZC4-2、JZC4-3、CKJ5-2断开。

A． 2（BJ保护器BJ-1闭合）按下远控停止按钮YT，J1断电，J1-1断开→J2继电器断电，J2-2

断开→JZC4断电，J2-2断开→CKJ5断电，主回路与控制回路断开负荷停止运行→CKJ5-4断

开→同时JZC4-2、JZC4-3、CKJ5-2、闭合，投入漏电闭锁检测。

B． 近控操作：将主腔内远近控钮子开关K打至近控位置。近控按钮是本机按钮。QA起动、TA

停止、起动停止原理同远控。

5．2、故障：在工作中一旦发生断相、过载、短路等故障，则保护器接点BJ保护器BJ-1

断开→J1断电，J1-1断开→J2继电器断电，J2-2断开→JZC4断电，JZC4-1断开→CKJ5断电，

主回路与控制回路断开负荷停止运行→CKJ5-3、CKJ5-4断开→同时JZC4-2、JZC4-3、CKJ5-2闭

合，BJ保护投入漏电闭锁检测。

5．3、保护器的试验和复位（注：ABD8保护试验针对方壳前门设有试验开关。）

(1)保护器的试验不允许在起动器运行条件下进行。

(2)保护器的试验通过前门上的试验开关HZ5B进行, 试验项目可将旋钮指针旋指到某故障

标示位置上，相应的故障显示在显示窗上显出，但断相、过载、故障为延时显示，试验过后按

动前门上的停止兼复位按钮TA进行复位，但(过载)不能手动复位，而是自动复位，其复位时间

为1-2分钟。

(3)保护器的(漏电)故障，是指漏电闭锁而言，指起动器在未吸合前对其负荷线路的对地绝缘 5进行检测，若低于闭锁值则起动器拒绝起动。

六、保护特性及操作说明

6.1、保护功能特点及主要参数

6.1.1、保护器特点：此保护装置采用10位A/D采集信号，使测量精度显著提高。

采用晶振计时，故所有定时限、反时限延时准确无误。具有：欠压、过压、短路、过载、断相、

漏电闭锁、故障原因记忆查询等多种保护功能。显示采用2×4汉字液晶显示器，通过外壳上2

个按钮就可实现全部操作（如参数整定，试验，查询，密码设定等），无需打开箱门，其参数的

设置和查询均用中文显示。就如同你轻点鼠标，操作个人电脑一样方便直观。

此保护装置拥有超强的记忆功能：保存30次的故障记录以供查阅，能记录故障原因故障

发生时三相电流值，电网电压值，按后进先出顺序排列，并自动编号，记满30次后将自动清除

前29次记录。显示器备有背光的液晶屏，在暗处特别醒目，使您一眼可见当前的工作状态。丰

富各种参数选项，方便用户在各种特殊环境下使用。具有短路试验、电子微调功能，允许用户

最精确的校准电流，电压值，使保护运行在最佳状态。

6.1.2、主要参数：

6.1.2.1、漏电闭锁保护：在起动器未合闸前能对其负载侧供电线路对地绝缘情况进行检测，当

绝缘电阻低于40KΩ+20%(1140V)、22KΩ+20%(660V)、7KΩ+20%(380V)时能可靠地实现漏电闭锁

功能，使起动器不能合闸，当主电路绝缘阻值上升到闭锁值的1.5倍时，自动解除漏电闭锁，

起动器合闸后应能自动断开该检测线路。

6.1.2.2、电压等级：线电压（伏）电压等级选择整定分档可调。标称值分别为380V、660V、1140V，

使用时，请根据实际电网电压选择正确的现实模式（例：若用于660V起动器上请选中660V显

示模式）。精度：±8%。

6.1.2.3、额定电流Ie：额定电流整定分档可调。标称值范围可在5A-250A内调整，步长为5A。

用户可根据实际的负荷电流，选择对应的额定电流档，必要时可选择略大一点即可。要求250A

的互感器比必须整定在250A，其余型号类推整定。

6.1.2.4、过载保护：负载电流超过额定电流整定标称值的1.1倍时报警，并开始实施反时限延

时。负载电流超过额定电流整定值的倍数越大，动作延时越短。对于出现的断续过载时，能对

过载能量进行释放和积累运算同时，执行反时限保护。过载延时整定分档可调。分为：1、2、3、

4档。注意：档位越小延时时间越短。

过载电流与延时时间的反时限特性符合下表二： 整 定 档位 延时时间

过载电流 1 2 3 4

1.05×Ie ∞ ∞ ∞ ∞

1.20×Ie 3＇-8＇ 8＇-12＇ 12＇-16＇ 16＇-20＇

1.50×Ie 110＂-130＂ 130＂-150＂ 150＂-170＂ 170＂-3＇

2.00×Ie 30＂-50＂ 50＂-70＂ 70＂-90＂ 90＂-110＂

4.00×Ie 10＂-15＂ 15＂-20＂ 20＂-25＂ 25＂-30＂

6.00×Ie 可返回时间

3＂-5＂ 可返回时间

5＂-8＂ 可返回时间

8＂-15＂ 可返回时间

15＂-17＂

其中Ie代表起动器上整定的额定电流，根据负载的额定电流大小整定，若额定电流Ie档位整

合集下载

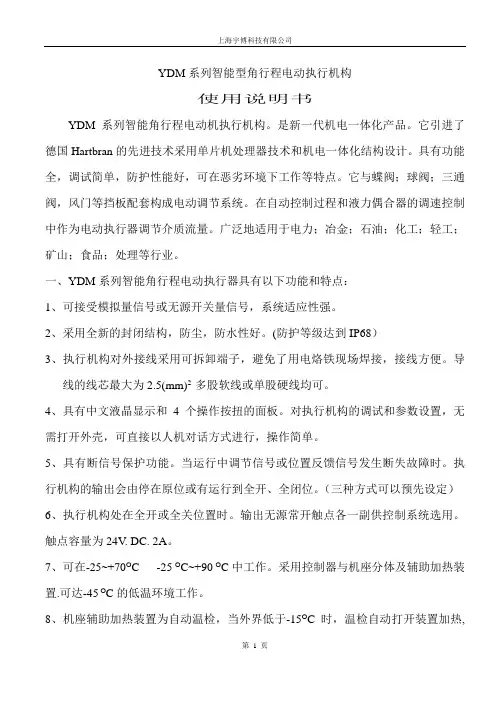

YDM系列智能型角行程电动执行机构 说明书
