QBZ系列矿用隔爆型真空电磁起动器
使 用 说 明 书
执行标准：MT111-1998
Q/BD19-2006
八达电气有限公司
目 录
一、概述 ...................................... 错误!未定义书签。
二、结构特征与工作原理 ........................ 错误!未定义书签。
三、技术特性 .................................. 错误!未定义书签。
四、安装、调试 ................................ 错误!未定义书签。
五、使用操作 .................................. 错误!未定义书签。
六、故障原因分析与排除方法 .................... 错误!未定义书签。
八、运输贮存 .................................. 错误!未定义书签。
九、开箱及检查 ................................ 错误!未定义书签。
十、订货须知 .................................. 错误!未定义书签。
十一、图纸 .................................... 错误!未定义书签。

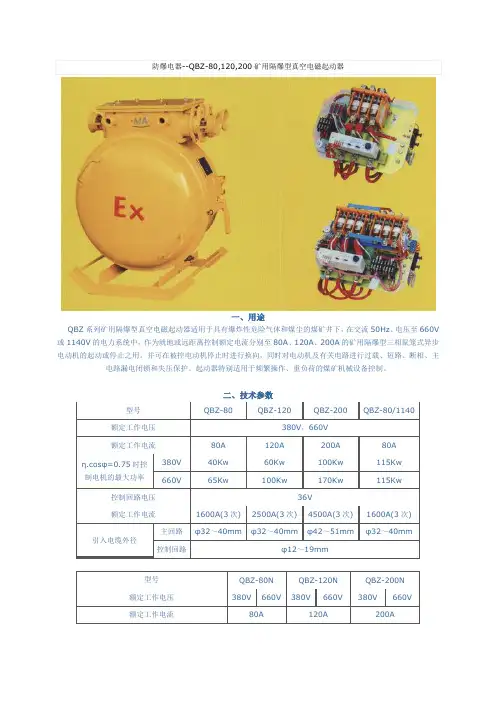

一、概述
产品特点
QBZ系列矿用隔爆型真空电磁起动器用于三相鼠笼型异步电动机进行直接或远距离起动、停止和反转控制。
主要用途及适用范围
起动器适用于煤矿井下和其它周围介质中含有甲烷和爆炸性气体的环境中，在交流50HZ、电压至1140V、660V、380V、电流为额定值的供电线路中，对三相鼠笼型异步电动机进行直接或远距离起动、停止及反转控制并对电动机及有关电路进行过载、短路、欠压、过压等进行保护，同时对负荷电路绝缘状况实现漏电闭锁保护。
品种、规格
1.3.1额定频率：交流50HZ；
1.3.2额定电压：1140V、660V、380V；
1.3.3额定电流：25A、30A、60A、80A、120A、200A；
1.3.4起动器按用途分为：
1.3.4.1真空电磁起动器
1.3.4.2真空可逆电磁起动器
1.3.4.3煤矿风机用真空电磁起动器
1.3.5规格
产品型号 额定电压（V） 额定电流（A） 额定功率（cosΦ×η=）KW
QBZ-25/660（380） 660/380 25 20/12
QBZ-25/660（380）N 660/380 25 20/12
QBZ-30/660（380） 660/380 30 25/14
QBZ-30/660（380）N 660/380 30 25/14
QBZ-80/660（380） 660/380 80 65/40
QBZ-80/660（380）N 660/380 80 65/40
QBZ-120/660（380） 660/380 120 100/55
QBZ-120/660（380）N 660/380 120 170/100
QBZ-200/660（380） 660/380 200 100/55
QBZ-30/1140（660） 1140/660 30 30/20
QBZ-30/1140（660）N 1140/660 30 30/20
QBZ-60/1140（660） 1140/660 60 80/50
QBZ-60/1140（660）N 1140/660 60 80/50 QBZ-80/1140（660） 1140/660 80 110/65
QBZ-80/1140（660）N 1140/660 80 110/65
QBZ-80/1140（660）F 1140/660 80 110/65
QBZ-120/1140(660) 1140/660 120 170/100
QBZ-120/1140（660）N 1140/660 120 170/100
QBZ-200/1140(660) 1140/660 200 290/170
型号说明：
1.4.1型号含义
Q B Z-
□ /
□ N F
风机用
可逆
额定电压
额定电流
真空
隔爆型
起动器
1.4.2 防爆型式：矿用隔爆型
1.4.3防爆标志：“ExdI”
1.4.4外形尺寸及重量
型 号 外形尺寸（㎜） 重量（㎏） 长 宽 高
QBZ-25
QBZ-30/660（380） 561 264 564 50
QBZ-30/1140（660）
QBZ-60 587 387 647 90
QBZ-80 660 420 740 108
QBZ-80N 610 500 765 112
QBZ-80F 660 420 740 108 QBZ-120 680 515 765 122
QBZ-120N 680 515 765 126
QBZ-200 680 515 765 134
使用环境条件
1.5.1海拔高度不超过2000米；大气压力范围 80~110KPa；
1.5.2周围环境温度为-5℃～+40℃；
1.5.3周围空气相对湿度不大于95%（+25℃时）；
1.5.4有甲烷与煤尘爆炸性介质的煤矿井下；
1.5.5无显著震动和冲击；
1.5.6与垂直面的安装倾斜度不超过15°；
1.5.7无足以破坏绝缘的气体和蒸汽；
1.5.8能防止滴水和液体侵入；
1.5.9污染等级为3级；
1.5.10安装类别为Ⅲ类。
二、结构特征与工作原理
结构特征
起动器由隔爆外壳与真空本体两大部分组成。
起动器的隔爆外壳由园形主腔、矩形接线腔、门盖、电缆引入装置及拖架等组成，其中主腔与接线腔为二个独立的隔爆部分，开盖时需按下机壳右侧的停止按钮，同时转动隔离开关手把至分闸位置时，用一字螺丝刀旋出闭锁杆，逆时针旋转门盖才能打开。
工作原理
2.2.1 QBZ-25、QBZ-30、QBZ-60、 QBZ-80， QBZ-120， QBZ-200起动器原理：
起动前— 合上隔离换向开关GHK，控制变压器JYB有电、电子保护器JDB正常工作，进行漏电闭锁检测，若主回路负荷侧漏电检测正常则电子保护器的常开触点JDB闭合，为起动器起动作好准备。
起动—先把远、近控钮子开关K拔至相应的远、近控位置，按近控或远控起动按钮QA，中间继电器ZJ吸合，ZJ1闭合真空接触器CKJ吸合、主电路接通，真空接触器的辅助常开触点CKJ4闭合自保，维持主控制回路的接通。在起动过程中，主回路负荷侧检漏回路在真空接触器吸合以前被提前断开，保证主回路的电压不会串入到电子保护中去。
停止—按近控或远控停止按钮TA，ZJ失电，ZJ1打开，接触器跳闸。
为了保证主回路电压不串进保护器内，串接一个断开主回路时延时闭合的CJK5常闭接点。
2.2.2 QBZ-25N、QBZ-30N、QBZ-60N、QBZ-80N， QBZ-120N起动器原理
起动前—隔离开关QS合上，控制变压器JYB有电，电子保护器JDB进行漏电闭锁检测，如果主回路负荷侧绝缘电阻值高于闭锁值，则电子保护器的常开触点闭合，为起动作好准备。
起动—如按远方正向起动按钮SB3，则正向控制继电器K1吸合K1-2常开触点闭合，使正向真空接触器KM1线圈得电吸合，KM1-2自保，主回路接通。如按远方反向起动按钮SB4，则K2吸合，K2-2接通，使真空接触器KM2吸合，KM2-2自保，主回路反向接通并维持。
在起动过程中，主回路接通以前，漏电检测回路提前断开，主回路的电压不会串进保护器内。
停止—接远方或外壳上的停止按钮SB2、SB1，K1（K2）失电，K1-2（K2-2）打开，KM1（KM2）跳闸。
可逆控制的两个真空接触器之间有电气和机械联锁，不会同时吸合而造成主回路短路事故。
2.2.3 QBZ-80F风机用起动器：
该起动器原理基本上与QBZ-80起动器相同，增加了一外切换控制器QH-11，使用在双局扇双电源供风、供电系统中，可起到主、辅机相互切换的功能。当主机出现故障或停电时，辅机自动投入运行，而主机故障排除后，又自动返回主机运行，辅机停止运行，实现供电、供风联锁。
起动器额定电压等级：
起动器额定电压分为两个级别：1140（660）V、660（380）V，用户可根据电网的实际电压等级选用起动的额定电压。
三、技术特性
额定工作制
8h工作制
3.1.2 不间断工作制
3.1.3 断续周期工作制,通电持续率为40%。
在控制电源额定电压的75～110%之间的任何电压下，起动器应能可靠吸合；当不低于60%额定电压时，处于吸合状态下的起动器不应释放；释放电压不低于20%额定控制电源电压。
起动器具有过电压吸收装置和过载保护、短路保护，断相保护、漏电闭锁和过压欠压保护等功能。
起动器采用了JDB电机综合保护器，保护性能应符合下表规定： 保护类别 序号 整定电流倍数 动作时间 起始状态 复位方式 复位时间
过
载
保
护 1
2
3
4
长期不动作
5～20min
1～3min
8～16S 热态
热态
冷态 自动
自动
自动 ＜2min
＜2min
＜2min
断
相
保
护 5 两相
另一相 0 ＜20min 热态 自动
两相
另一相 不动作 冷态 自动
短
路
保
护 6 8～10 ~ 冷态 手动
或断电
漏电闭锁 7 电动机工作电压为1140V时，一相对地绝缘电阻低于40KΩ+20%，实施闭锁。
四、安装、调试
安装
4.1.1在安装起动器前仔细阅读使用说明书，同时检查，核对其技术参数，确定该产品是否能满足使用要求。
4.1.2进行外观检查，特别是各隔爆接合面的完好情况，以及各紧固螺栓的松紧情况，检查机械联锁是否可靠，并打开大盖检查电气连接有无异常现象及主腔内是否存在其它散落异物。
4.1.3出厂时电源电压等级是连接在高电压位置，如与使用电压不符时，请调整到相应的电压端子上，同时，保护器漏电闭锁的电压连接也要进行调整。
4.1.4 QBZ-25、30、60、80、120、200起动器控制方式如需要远控，则把钮子开关K拔向“远控”位置。
4.1.5起动器接线腔两侧的进出线引入装置及控制回路进出线压紧螺母，暂不使用的均应用金属垫圈、堵板和密封圈进行可靠密封。防爆接合面在使用中严禁碰伤，注意表面清洁，定期涂上204-1置换型防锈油。
