QJZ2—400（315、200） /1140（660）
矿用隔爆兼本质安全型真空电磁起动器
使
用
说
明
书
南京双京电器有限责任公司 2008年 7 月
1
注 意 事 项
1 安装使用前请详细阅读使用说明书！
2 严禁带电开盖！
3 严禁损伤防爆面！
4 在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
5 在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
6 起动器在远控时不准使用接地芯线作为本安控制回路控制线。
2 一 概述
1.主要用途及适用范围
QJZ2—400（315、200）/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的供电系统中，控制额定电流至400A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
2. 型号的组成及代表意义
Q J Z 2– □ / □
额定工作电压，V
额定工作电流，A
真空
隔爆兼本质
起动器
起动器
3. 隔爆型式与防爆标志为: 矿用隔爆兼本质安全型 标志为: Exd[ib]I
4 本产品执行标准： Q/320123LFC31-2008 MT111 - 1998
QJZ-200、315/400/1140(660V)智能矿用隔爆
兼本质安全型真空电磁起动器使用说明
1、用途
QJZ-200、315/400/1140(660V)智能矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）使用于含有爆炸性气体（甲烷）和爆炸性危险气体（甲烷）和煤尘的矿井中，可直接起动、停止额定电压1140V或660V频率50Hz,电流至400A的矿用隔爆型三相鼠笼式异步电动机，同时对电动机及控制电路进行保护。起动器应在停机时进行换向，并具有远控、程控功能。
起动器留有甲烷检测窗口，当外接甲烷传感器时，可检测采掘工作面的甲烷浓度，当其超限时，，起动器断电。起动器具有电流检测功能，输出脉冲频率信号200~1000Hz。根据用户需要可选择通讯接口RS85。
2、正常工作条件
1.1海拔高度不超过2000米。
1.2周围空气温度上限为+40℃,下限为-5℃；
1.3周围空气相对湿度不大于95%(+25℃时)；
1.4在无剧烈振动、颠簸以及与水平面的安装倾斜度不超过15°；
1.5在无足以破坏绝缘和腐蚀金属的气体或蒸汽场所；
1.6在有防雨（滴水）设备以及没有经常充满水蒸气的环境中；
1.7污染等级：3级；
1.8安装类别:Ⅲ类。
3、主要技术性能指标。
型号 额定电压（伏） 额定电流（安） 当η*cos=0.75时能控制鼠笼型电动机功率（千瓦） 引入电缆的外径（毫米） 质量
（公斤）
1140V 660V 电力线路 控制线路
QJZ-200、315、400/1140 1140、660 200 60～290 35～170
Ф32～Ф72 Ф14.5～Ф21 330 315 60～460 35～270
400 60～590 35～340
3.1极限分断能力：4500A
3.2机械寿命：100万次；电寿命（AC4）：3万次
3.3隔离开关分断能力：1200A；
3.4工作制：八小时工作制及断续周期工作制；

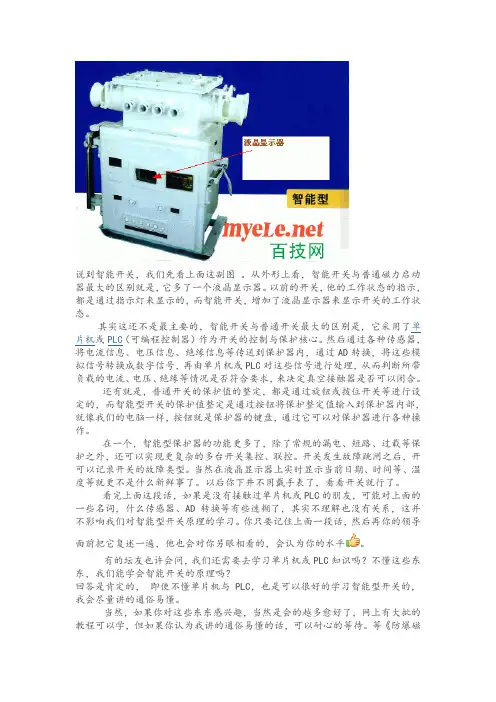

说到智能开关，我们先看上面这副图
。从外形上看，智能开关与普通磁力启动器最大的区别就是，它多了一个液晶显示器。以前的开关，他的工作状态的指示，都是通过指示灯来显示的，而智能开关，增加了液晶显示器来显示开关的工作状态。
其实这还不是最主要的，智能开关与普通开关最大的区别是，它采用了单片机或PLC（可编程控制器）作为开关的控制与保护核心。然后通过各种传感器，将电流信息、电压信息、绝缘信息等传送到保护器内，通过AD转换，将这些模拟信号转换成数字信号，再由单片机或PLC对这些信号进行处理，从而判断所带负载的电流、电压、绝缘等情况是否符合要求，来决定真空接触器是否可以闭合。
还有就是，普通开关的保护值的整定，都是通过旋钮或拨位开关等进行设定的，而智能型开关的保护值整定是通过按钮将保护整定值输入到保护器内部，就像我们的电脑一样，按钮就是保护器的键盘，通过它可以对保护器进行各种操作。
在一个，智能型保护器的功能更多了，除了常规的漏电、短路、过载等保护之外，还可以实现更复杂的多台开关集控、联控。开关发生故障跳闸之后，开可以记录开关的故障类型。当然在液晶显示器上实时显示当前日期、时间等、温度等就更不是什么新鲜事了。以后你下井不用戴手表了，看看开关就行了。
看完上面这段话，如果是没有接触过单片机或PLC的朋友，可能对上面的一些名词，什么传感器、AD转换等有些迷糊了，其实不理解也没有关系，这并不影响我们对智能型开关原理的学习。你只要记住上面一段话，然后再你的领导面前把它复述一遍，他也会对你另眼相看的，会认为你的水平。
有的坛友也许会问，我们还需要去学习单片机或PLC知识吗？不懂这些东东，我们能学会智能开关的原理吗？
回答是肯定的， 即使不懂单片机与PLC，也是可以很好的学习智能型开关的，我会尽量讲的通俗易懂。
当然，如果你对这些东东感兴趣，当然是会的越多愈好了，网上有大批的教程可以学，但如果你认为我讲的通俗易懂的话，可以耐心的等待。等《防爆磁力启动器原理与维修》教程结束之后，我会讲《单片机入门》及《PLC入门》。目前百技网也有这两个板块，但由于我目前的精力主要在防爆开关教程上，所以那两个板块还不是太活跃。
使用前请详细阅读说明书
1
执行标准：MT111-1998
Q/ZY04-2007
QJZ-400(315、200)/1140（660）
矿用隔爆兼本质安全型真空电磁起动器
使
用
说
明
书
河南省济源市中原防爆电器有限公司 ZYFB中原防爆使用前请详细阅读说明书
2
目 录
一、 产品特点 ………………………………………………3
二、 适用范围 ………………………………………………3
三、 产品型号含义 ……………………………………………3
四、 特点 ………………………………………………3
五、 功能 ………………………………………………4
六、 主要技术参数 ……………………………………4
七、 操作指南 ………………………………………………7
八、 电气工作原理 ………………………………………………12
九、 外型尺寸及重量 ………………………………………………12
十、 标志、包装、运输 ………………………………………………12
十一、售后服务 ………………………………………………13
十二、常见故障及处理方法 ………………………………………………13
十三、电器元件明细表 ………………………………………………14
十四、 附图 ………………………………………………15
使用前请详细阅读说明书
3
一、产品特点
QJZ-(200、315)400/1140、(660)矿用隔爆兼本质安全型真空电磁起动器，它适应于煤矿井下交流50HZ电压380V、660V或1140V、额定电流至400A的线路中，直接或远距离起动和停止矿用隔爆型三相鼠笼式感应电动机。
该起动器采用平移式快开门结构，机芯设计为手车式结构，并有内置导轨，可方便地拉出机芯。保护装置具有欠压、短路、过载、断相、漏电闭锁、漏气闭锁、风电闭锁等保护功能，能方便的实现远控/近控、单台/联台的转换操作，同时还具有故障记忆、时间、等多种扩展功能，若特殊指定还能具有485联网通讯功能。是一种适合在煤炭工业中推广使用的保护装置。
