在开关使用安装前，应仔细阅读本使用说明书
QJZ — / 1140（660）S 200300400
矿用隔爆兼本质安全型双速电动机真空电磁起动器
使 用 说 明 书
哈尔滨煤矿电器厂
在开关使用安装前，应仔细阅读本使用说明书
一、用途及使用条件
1、用途： QJZ— 200、300、400 /1140（660）S矿用隔爆兼本质安全型双速电动机真空电磁起动器（以下简称起动器）适用于煤矿井下和其它周围介质含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、1140V或660V，电流至200A、300A、400A的线路中，对三相鼠笼型双速感应电动机进行起动和停止控制。 起动器使用PIR — 400SH智能型单片机综合保护器，具有过载、相不平衡、漏电闭锁、短路等保护及相应的故障显示。显示采用10×5汉字字符液晶显示器，配合菜单式人机交互界面，操作直观简便。 起动器的控制电路使用XD-3型本质安全型先导组件，使其远方控制电路为本质安全型电路。 2、工作条件 a、 环境温度－5～40℃； b、 海拔高度不超过2,000m，气压为0.8×105 ~ 1.1×105 Pa； c、 周围空气相对湿度不大于95%（+25℃）； d、 在有沼气爆炸性混合物的矿井中； e、 在无显著摇动与冲击振动的地方； f、 在无破坏绝缘的气体或蒸汽的环境中； g、 与水平面的安装倾斜度不超过15°； h、 在无滴水的地方； i、 污染等级3级； j、 防护等级IP54； k、 安装类别 Ⅲ 类。
3、防爆型式及防爆标志
防爆型式：矿用隔爆兼本质安全型 防爆标志：Exd[ib]Ⅰ
4、产品型号及其含义 起动器的型号及其含义如下： Q J Z — 200、300、400 / 1140（660） S 双速 额定工作电压，V 额定工作电流，A 真空 隔爆兼本安型 起动器 5、执行标准：
Q/HMD 017－2008 矿用隔爆兼本质安全型双速电动机真空电磁起动器
QJZ系列矿用隔爆兼本质安全型
多回路真空电磁起动器
使用说明书
常州联力自动化科技有限公司
2012年4月 QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器使用说明书
1
QJZ系列
矿用隔爆兼本质安全型多回路真空电磁起动器
1 概述
QJZ系列矿用隔爆兼本质安全型多回路真空电磁起动器适用于煤矿甲烷爆炸性环境中，在交流50Hz、电压1140V（660V）供电系统中，可分别对额定功率120KW以下的三相交流电动机四台直接起动、停止，工作可靠、操作方便。具有过载、短路等多种保护。
2 适用范围
a） 海拔高度不超过2000m；
b） 周围空气温度为（-5～+40）℃；
c） 周围空气相对湿度24h内平均值不超过95%（+25℃时）；
d） 在煤矿甲烷爆炸性环境中；
e） 无破坏绝缘的气体或蒸汽的环境中；
f） 无显著摇动和冲击振动的地方；
g） 能防止滴水的地方；
h） 与水平面安装倾斜度不超过15°；
3 主要技术特征
3.1本开关主要用于起动、停止额定电压1140V（660V），本系列起动器共分两种：
一. 4路40A输出；二. 4路80A输出。
3.2 外形尺寸： 1233×556×809mm。见图1
3.3 防爆型式：矿用隔爆型Ex d[ib]Ⅰ Mb
3.4 短路保护：由ARM保护单元实现。
3.5 过载保护：根据电机容量设定额定电流，过载保护由ARM保护单元实现。
3.6漏电闭锁：动作值及动作时间见表1
表1
主电路额定工作电压（V） 漏电闭锁动作值
（kΩ）
1140 40 +20%
660 22 +20%
漏电闭锁：在分闸状态下，主回路对地绝缘阻值下降到表1漏电闭锁动作值以下时，漏电闭锁动作，开关禁止合闸。当主回路对地绝缘阻值恢复到漏电闭锁动作值1.5倍以上时应自动解锁。
门盖的液晶显示器实时显示各回路的电流电压，如有故障会切断控制回路，故障预警和断开主回路。

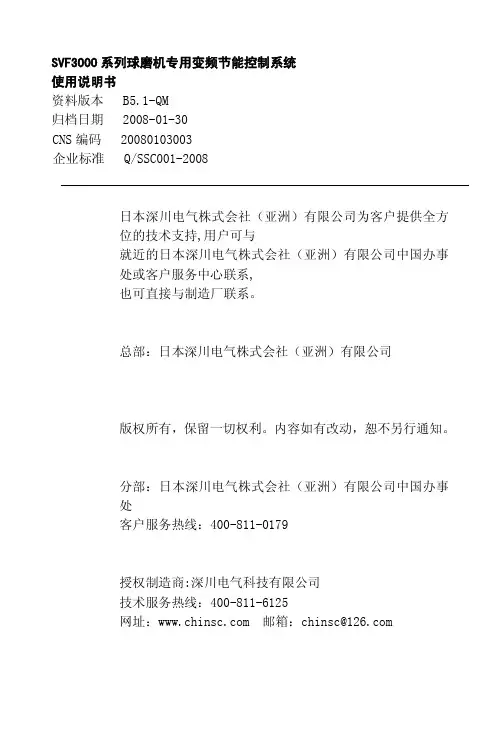

SVF3000系列球磨机专用变频节能控制系统
使用说明书
资料版本 B5.1-QM
归档日期 2008-01-30
CNS编码 20080103003
企业标准 Q/SSC001-2008
日本深川电气株式会社（亚洲）有限公司为客户提供全方
位的技术支持,用户可与
就近的日本深川电气株式会社（亚洲）有限公司中国办事
处或客户服务中心联系,
也可直接与制造厂联系。
总部：日本深川电气株式会社（亚洲）有限公司
版权所有，保留一切权利。内容如有改动，恕不另行通知。
分部：日本深川电气株式会社（亚洲）有限公司中国办事
处
客户服务热线：400-811-0179
授权制造商:深川电气科技有限公司
技术服务热线：400-811-6125
网址： 邮箱：chinsc@
1 一、概述…………………………………………………………1
二、产品使用环境………………………………………………1
三、产品型号说明………………………………………………2
四、节能原理和技术特点………………………………………3
五、设备的安装使用和维护……………………………………4
1、安装检查……………………………………………….…4
2、设备的安装…………………………………………….…4
3、设备的使用………………………………………….……4
4、设备维护……………………………………………….…7
5、球磨机变频系统维护注意事项……………………….…８
六、故障的判断与排除 …………………………………………9
七、订货注意事项………………………………………………10
八、控制电气原理图……………………………………………11
九、变频器参数设定表………………………………………..12
十、变频器型号一览表…………………………………………14
十一、球磨机节能改造可行性方案……………………………15
保修卡单……………………………………………………20
QJR- 250（160) /1140（660）Z矿用隔爆兼本质安全型软起动器
产品说明书
使用安装前请认真阅读本说明书
1 概述
1.1 型号的组成及其代表意义
1.2 环境要求
2 技术特性
3 结构特征
4 工作原理
5 起动模式
自然特性模式
单闭环特性模式
双闭环特性模式
6 工作过程
7 安装、使用和调整
安装
调整
使用
8 显示、故障、设定及系统复位
显示
故障详细分析
设定方式
系统参数复位
9 维护保养
10 运输与储存
11 注意事项
12 订货须知
附录：DRK-2多功能软启动控制器(中文)
说明书
2 1 概述
随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度日益增多。解决皮带机、刮板机的软起动，是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR- 250（160) /1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软起动的功能，是一种机电一体化及微电子技术的高科技智能产品。其模块化的安装结构，便于使用和维修。该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少了皮带机、刮板机起动冲击力，降低了对皮带机、刮板机的损害，延长了皮带机、刮板机的使用寿命。直接起动时，软起动器还具有磁力起动器的全部功能。该产品具有一、二次线线间（可控硅极间）短路检测和闭锁功能，以及短路、过载、断相、漏电闭锁的电机综合保护功能 。特别是，本软起动器还具有风电闭锁和瓦斯电闭锁保护，对安全生产提供了科技平台和有力的技术支持。
本软起动器还适用于煤矿井下风机、水泵、绞车等设备软起动和磁力起动。
1.1 型号的组成及其代表意义
Q J R －250（160）/ 1140（660） Z
