联锁基本概念

任务三 联锁基本概念认知

 任务目标

1、理解联锁的概念；

2、掌握道岔和进路的种类及划分；

3、掌握联锁的基本内容及技术条件。

 任务实施

一、联锁概念

进路由道岔的位置所决定，在进路的入口处设有信号机进行防护。所谓建立进路，就是把进路上的道岔扳到进路所要求的位置上，然后再将该进路的防护信号机开放。若道岔位置不正确，则不准信号机开放。但一旦信号机开放后就不准许进路上的道岔再变换位置，直至信号机关闭或列车、车列越过道岔为止。

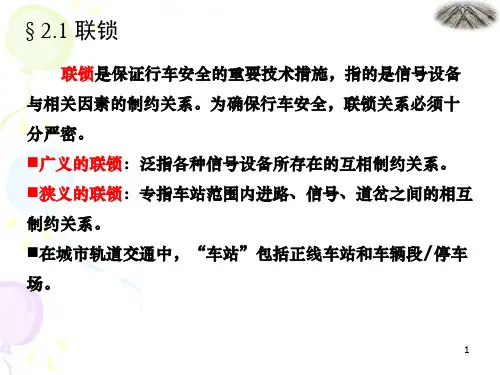

联锁：为了保证列车在车站范围内的运行安全，进路、道岔和信号机之间存在的这种互相制约的关系称为联锁。

二、道岔

1、道岔的定反位

每组道岔都有两个位置：定位和反位。

道岔定位：指道岔经常开通的位置。

道岔反位：指排列进路时临时改变的位置。

2、联动道岔

联动道岔：排列进路时，几组道岔要定位都要在定位，要反位则都要在反位。

渡线两端的道岔，例如举例站场的1号和3号道岔，1号定位时3号必须在定位，l号反位时3号也必须在反位，即1号道岔和3号道岔是联动道岔，记为1/3号，它们必须同时转换，否则不能保证安全。

3、防护道岔和带动道岔

防护道岔：为了防止侧面冲突，有时需要将不在所排进路上的道岔处于防护位置并予以锁闭。

图1-1 防护道岔

如图1，排列D4至D8的进路，虽然2号道岔不在该进路上，仍要求2号道岔锁闭在反位。为的是防止2号道岔在定位时，一旦上行列车在长大下坡道运行失控冒进下行进站信号机，在6号道岔处造成侧面冲突。将2号道岔锁在反位，失控列车进入2号道岔侧向，不会造成侧面冲突。

带动道岔：为了提高作业效率，排列进路时把某些不在进路上的道岔带动至规定位置，并对其锁闭。

图1-2 带动道岔

如图2，排列X行至IIG的接车进路，如果把5/7号道岔处于定位，XD至3G可以平行作业。所以，为了提高行车效率，排列经1/3号道岔反位进路时，要求5/7号道岔被带动到定位；如果5/7号道岔不能被带动到定位，即5/7号道岔反位锁闭，也不影响X行至IIG的接车进路。

《燃烧与燃烧室》基本概念

第二章

1、质量百分比：混合物中单位质量内某种组分的质量，无量纲

2、平均密度：单位体积混合物的质量，单位：kg/m3

3、组分密度（也称质量浓度）：单位体积混合物中某种组分的质量, 单位：kg/m3

4、摩尔浓度：单位体积混合物中某种组分的摩尔数, 单位：mol/m3

5、反应速率：单位时间某种组分的浓度变化, 单位：mol/m3/s或kg/m3/s

6、微元体：宏观流体或固体中任意点处的极小的一个体积。其尺度必须满足两个条件：其一，尺度足够小，以至于该体积内所有的参数都可近似看作是均匀的；其二，尺度足够大，以至于该体积内可容纳足够多的分子。

7、牛顿粘性定律：流体微元表面所受切应力与穿过该表面的速度梯度成正比

8、傅立叶导热定律：微元体表面的导热通量与穿过该表面的温度梯度成正比

9、费克扩散定律：微元体表面的组分扩散通量与穿过该表面的浓度梯度成正比

10、泽尔多维奇变换：针对二维无穷大平板边界层反应流动，将含有燃烧反应速率源项的偏微分方程组中的动量、能量、及组分守恒方程改造成相同形式的一种变换

11、广义雷诺比拟：将泽尔多维奇变换进一步改造，使其边界条件也成为相同形式的一种变换

12、斯蒂芬流：气/液界面或气/固界面处，因为液体蒸发或固体成分挥发所造成的一种作用在所有组分上的向外的整体流动。作用在蒸发或挥发组分上的结果，使蒸发量或挥发量大于因蒸发或挥发组分的浓度梯度所带来的扩散物质流。作用在空气组分上的结果，使空气浓度梯度所带来的扩散物质流得到平衡，从而表现出空气的宏观无流动现象。

第三章

1、标准状态：1个大气压、25℃的大气状态。

2、标准生产焓：在标准状态下，从组成化合物的各元素的最自然状态生成1摩尔该化合物所需要的能量，单位为kJ/mol。而所有元素以其自然状态存在时，其标准生成焓均为0。所有物质的标准生产焓的值可由JANAF表查得。

3、显焓：物质从标准状态温度变到另一个温度状态所需要的能量。

电工中的自锁互锁联锁的概念

本文主要是关于自锁互锁联锁的相关介绍，并着重对自锁互锁联锁的原理及其应用进行了详尽的阐述。

自锁互锁在接触器线圈得电后，利用自身的常开辅助触点保持回路的接通状态，一般对象是对自身回路的控制。如把常开辅助触点与启动按钮并联，这样，当启动按钮按下，接触器动作，辅助触点闭合，进行状态保持，此时再松开启动按钮，接触器也不会失电断开。一般来说，在启动按钮和辅助触点并联之外，还要在串联一个按钮，起停止作用。点动开关中作启动用的选择常开触点，做停止用的选常闭触点。

主电路从三相电源端点L1，L2，L3引来，经电源开关QS，熔断器FU和接触器KM的三对主触点KM到电动机M。控制电路（或称辅助电路）由按钮SR和接触器线圈KY组成。

I.工作原理合上电源开关QS，按启动按钮SBl*接触器KM的线圈通电*在主电路中的三对主触头闭合一电动机获电而启动;与此同时，接触器KM的常开辅助触点闭合，将按钮SBI的常开触点短接。从按钮SB1接通到接触器KM常开触点闭合只需数十毫秒的时间，因此手松开启动按钮后线圈KM已完全可以通过辅助触头KM （1 -2）而维持自己的导电通路，不再受启动按钮SB1控制，也就确保了松开启动按钮SB1后电动机的继续运行。把与启动按钮SBI并联的常开辅助触头KM （1一2）叫接触器KM的门锁触头，又叫自保触头。

因接触器的释放时间比吸合时间还短，所以只需按一下停止按钮SB2，接触器KM线圈断电便立即释放，其常开辅助触头断开，主触头也断开，电动机就停止运行。

互锁，说的是几个回路之间，利用某一回路的辅助触点，去控制对方的线圈回路，进行状态保持或功能限制。一般对象是对其他回路的控制。

联锁，就是设定的条件没有满足，或内外部触发条件变化引起相关联的电气、工艺控制设备工作状态、控制方式的改变。

“在一个回路中，即有自锁又有互锁的就叫做“联锁””这种说法并不科学，也不全面。

原理

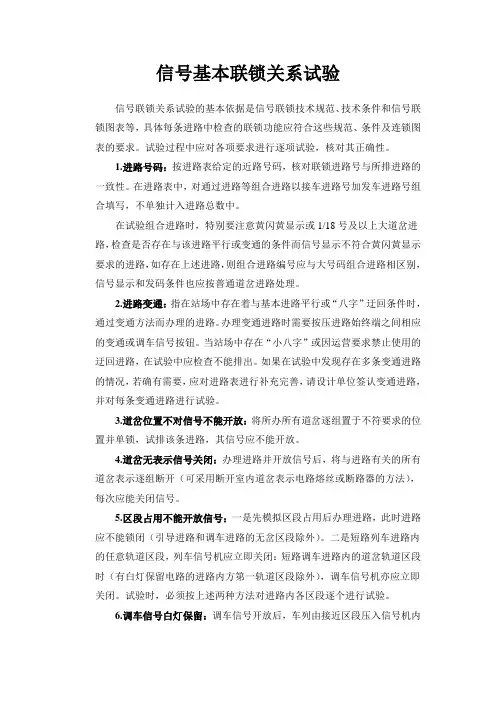

信号基本联锁关系试验

信号联锁关系试验的基本依据是信号联锁技术规范、技术条件和信号联锁图表等，具体每条进路中检查的联锁功能应符合这些规范、条件及连锁图表的要求。试验过程中应对各项要求进行逐项试验，核对其正确性。

1.进路号码：按进路表给定的近路号码，核对联锁进路号与所排进路的一致性。在进路表中，对通过进路等组合进路以接车进路号加发车进路号组合填写，不单独计入进路总数中。

在试验组合进路时，特别要注意黄闪黄显示或1/18号及以上大道岔进路，检查是否存在与该进路平行或变通的条件而信号显示不符合黄闪黄显示要求的进路，如存在上述进路，则组合进路编号应与大号码组合进路相区别，信号显示和发码条件也应按普通道岔进路处理。

2.进路变通：指在站场中存在着与基本进路平行或“八字”迂回条件时，通过变通方法而办理的进路。办理变通进路时需要按压进路始终端之间相应的变通或调车信号按钮。当站场中存在“小八字”或因运营要求禁止使用的迂回进路，在试验中应检查不能排出。如果在试验中发现存在多条变通进路的情况，若确有需要，应对进路表进行补充完善，请设计单位签认变通进路，并对每条变通进路进行试验。

3.道岔位置不对信号不能开放：将所办所有道岔逐组置于不符要求的位置并单锁，试排该条进路，其信号应不能开放。

4.道岔无表示信号关闭：办理进路并开放信号后，将与进路有关的所有道岔表示逐组断开（可采用断开室内道岔表示电路熔丝或断路器的方法），每次应能关闭信号。

5.区段占用不能开放信号：一是先模拟区段占用后办理进路，此时进路应不能锁闭（引导进路和调车进路的无岔区段除外）。二是短路列车进路内的任意轨道区段，列车信号机应立即关闭：短路调车进路内的道岔轨道区段时（有白灯保留电路的进路内方第一轨道区段除外），调车信号机亦应立即关闭。试验时，必须按上述两种方法对进路内各区段逐个进行试验。

6.调车信号白灯保留：调车信号开放后，车列由接近区段压入信号机内方时，调车信号机的白灯必须保留在开放状态（机走线和机务段出口处以及机待线上的调车信号机除外），直到车列出清接近区段（接近区段留有车辆时，检查车列出清进路内方第一个轨道区段）或退出进路内方所有区段时白灯方可关闭。
