2014直流篇复习

第一部分直流电机一、填空题：1．当端电压U小于电枢电势Ea直流电机运行于状态。

2．可用电枢电压U与电枢中感应电动势E的大小关系来判断直流电机的运行状态，当时为电动机状态，当时为发电机状态。

3．直流发电机电磁转矩的方向和电枢旋转方向，直流电动机电磁转矩的方向和电枢旋转方向。

4．直流电机的电磁转矩是由和共同作用产生的。

5．直流发电机中，电枢绕组中的感应电动势是的，电刷间的感应电动势是的。

6．在直流电动机中，电枢绕组的受力方向与运动方向，是拖动性质的转矩。

7．直流电机的励磁方式有，，，。

8、一台并励直流发电机，正转时能自励，反转时自励；二、判断题1．并励直流发电机正转时如能自励，如果把并励绕组两头对调，且电枢反转，则电机不能自励。

( ) 2．一台并励直流发电机，正转能自励，若反转也能自励。

（）3．一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。

（）4．一台并励直流电动机，若改变电源极性，则电机转向也改变。

（）三、选择题1．直流发电机主磁极磁通产生感应电动势存在于（）中。

（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2．直流电机的电枢电势的大小等于（）。

A、绕组一条支路中各导体的感应电动势之和；B、S极下所有导体的感应电动势之和；C、N极下所有导体的感应电动势之和；D、电枢表面所有导体的感应电动势之和。

3.直流电动机的电刷的功用是( )。

A清除污垢 B. 引入直流电压、电流C.引出直流电压、电流D. 引出交流电压四、简答题1.什么是电枢反应？电枢反应对气隙磁场有什么影响？公式aTICTΦ=中的Φ应是什么磁通？2、、并励直流发电机的自励条件是什么？五、计算题1．一台直流电动机的额定数据为：额定功率P N=17Kw，额定电压U N=220V，额定转速n N=1500r/min, 额定效率ηN=0.83。

求它的额定电流及额定负载时的输入功率。

2．一台并励直流电动机的铭牌数据为：额定电压U N=220V，额定电枢电流I aN=75A，额定转速n N=1000r/min，电枢回路电阻R a=0.26Ω(包括电刷接触电组)，励磁回路总电阻R f=91Ω，额定负载时电枢铁损耗P Fe=600W，机械损耗P m=1989W。

第一章直流电机2.1 直流电枢绕组元件内的电动势和电流势直流还是交流？若是交流，那么为什么计算稳态电动势时不考虑元件的电感？[答案]2.2 为什么并励直流发电机工作在空载特性的饱和部分比工作在直线部分时，端电压更加稳定？[答案]2.3 直流电机的磁化曲线和空载特性曲线有什么区别？有什么联系？[答案]2.4 何谓电机饱和现象？饱和程度高低对电机有何影响？[答案]2.5 在什么条件下电枢磁动势与磁场相互作用才产生电磁转矩？若电枢磁动势有交、直两个分量，那么是那个分量产生，那个分量不产生？还是两个都产生？[答案]2.6 一台直流电动机，磁路饱和。

当电机负载后，电刷逆电枢旋转方向移动一个角度。

试分析在此情况下电枢磁动势对气隙磁场的影响。

[答案]2.7 他励直流发电机由空载到额定负载，端电压为什么会下降？并励发电机与他励发电机相比，哪一个电压变化率大？[答案]2.8 并励发电机正转能自励，反转能否自励？[答案]2.9 一台他励直流电动机，当所拖动的负载转矩不变时，电机端电压和电枢附加电阻的变化都不能改变其稳态下电枢电流的大小，这一现象应如何理解？这时拖动系统中哪些必然要发生变化？对串励电动机情况又如何？[答案]2.10 一台正在运行的并励直流电动机，转速为1450r/min。

现将它停下来，用改变励磁绕组的极性来改变转向后（其他均未变），当电枢电流的大小与正转相同时，发现转速为1500r/min，试问这可能是什么原因引起的？[答案]2.11 并励电动机在运行中励磁回路断线，将会发生什么现象？为什么？[答案]2.12 一并励直流发电机，P N＝35kW，U N＝115V，n N＝1450r/min，电枢电路各绕组总电阻r a＝0.0243Ω，一对电刷压降2ΔU b＝2V，并励电路电阻R f＝20.1Ω。

求额定负载时的电磁转矩及电磁功率。

[答案]2.13 一台并励直流电动机，额定数据为：U N＝110V，I N＝28A，n N＝1500r/min,电枢回路总电阻R a＝0.15Ω，励磁回路总电阻R f＝110Ω。

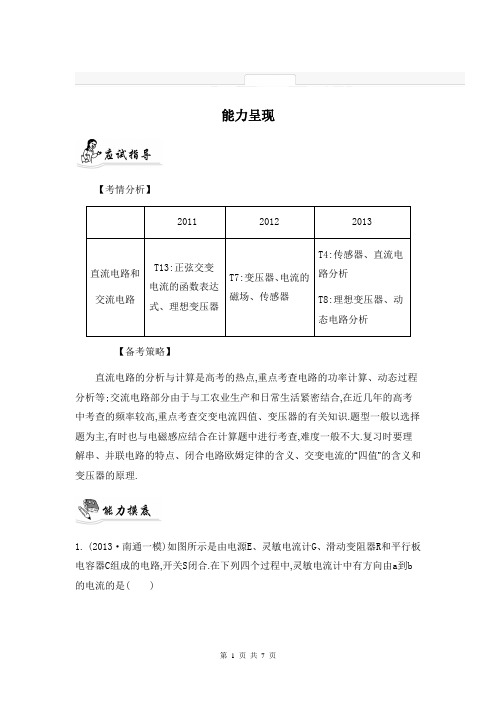

能力呈现【考情分析】【备考策略】直流电路的分析与计算是高考的热点,重点考查电路的功率计算、动态过程分析等;交流电路部分由于与工农业生产和日常生活紧密结合,在近几年的高考中考查的频率较高,重点考查交变电流四值、变压器的有关知识.题型一般以选择题为主,有时也与电磁感应结合在计算题中进行考查,难度一般不大.复习时要理解串、并联电路的特点、闭合电路欧姆定律的含义、交变电流的“四值”的含义和变压器的原理.1. (2013·南通一模)如图所示是由电源E 、灵敏电流计G 、滑动变阻器R 和平行板电容器C 组成的电路,开关S 闭合.在下列四个过程中,灵敏电流计中有方向由a 到b 的电流的是( )A. 将滑动变阻器R的滑片向右移动B. 在平行板电容器中插入电介质C. 减小平行板电容器两极板间的距离D. 减小平行板电容器两极板的正对面积2. (2013·盐城二模)某电源输出的电流中既有交流又有直流成分.如果需要在R 上得到直流成分,应在如图所示电路中的A、B两处连接合适的元件,合理的连接方式是( )A. A、B处均接电感线圈B. A、B处均接电容器C. A处接电感线圈,B处接电容器D. A处接电容器,B处接电感线圈3. (多选)(2013·江苏)如图所示,理想变压器原线圈接有交流电源,当副线圈上的滑片P处于图示位置时,灯泡L能发光. 要使灯泡变亮,可以采取的方法有( )A. 向下滑动PB. 增大交流电源的电压C. 增大交流电源的频率D. 减小电容器C的电容4. (多选)(2013·山东)图甲是小型交流发电机的示意图,两磁极N、S间的磁场可视为水平方向的匀强磁场,A为交流电流表.线圈绕垂直于磁场方向的水平轴OO'沿逆时针方向匀速转动,从图示位置开始计时,产生的交变电流随时间变化的图象如图乙所示.下列说法中正确的是( )A. 电流表的示数为10AB. 线圈转动的角速度为50π rad/sC. 0.01s时线圈平面与磁场方向平行D. 0.02s时电阻R中电流的方向自右向左能力巩固1. (2013·镇江一模)如图所示,直流电路闭合开关后,当滑动变阻器的滑片P向左移动时,下列说法中正确的是( )A. 电源的总功率一定减小B. 电源的效率一定增大C. 电容器所带电荷量减小D. 电源的输出功率一定先增大后减小2. (2013·无锡一模)某电源输出的电流既有交流成分又有直流成分,而我们只需获得稳定直流的是要稳定的直流,下列设计的电路图中,能最大限度使电阻R2( )3. (2013·苏北三市一模)如图电路中,电源电压u=311sin(100πt)V,A、B间接有“220V 440W”的电暖宝、“220V 220W”的抽油烟机、交流电压表及保险丝.下列说法中正确的是( )A. 交流电压表的示数为311VB. 电路要正常工作,保险丝的额定电流不能小于 AC. 电暖宝发热功率是抽油烟机发热功率的2倍D. 1 min抽油烟机消耗的电能为1.32×104 J4. 某兴趣小组设计一种发电装置,如图所示.在磁极与圆柱状铁芯之间形成的两磁场区域的圆心角α均为49π,磁场均沿半径方向.匝数为N的矩形线圈abcd边长ab=cd=l、bc=ad=2l.线圈以角速度ω绕中心轴匀速转动,bc与ad边同时进入磁场.在磁场中,两条边经过处的磁感应强度大小均为B,方向始终与两条边的运动方向垂直.线圈的总电阻为r,外接电阻为R.(1) 求线圈切割磁感线时,感应电动势的大小Em.(2) 若从线框ad边进入磁场开始计时,试作出感应电动势e随时间t变化的图象.(3) 求外接电阻上电流的有效值I.专题九 直流与交流电路分析【能力摸底】1. D2. C3. BC4. AC【能力提升】例1 AC例2 (1) -1.8×10-6 C (2) 9.6×10-6 C例3 (1) e=100sin(10πt)VAV(3) 50 V (4) 12π C (5) 100 J例4 AD【能力巩固】 1. C 2. A 3. D4. (1) bc 、ad 边的运动速度v=ω2l,感应电动势E m =4NBlv, 解得E m =2NBl 2ω. (2) 图象如下图所示.(3) 电流I m =m E r R +,一个周期内通电时间t=49T,R 上消耗的电能W=2mI Rt,且W=I 2RT,解得I=24ω3()NBl r R +.。

电力电子技术练习题一、填空题1、电力电子技术是利用（电力电子器件）对电能进行（控制、转换和传输）的技术。

2、电力二极管的主要类型有（普通二极管），（快速回复二极管）和肖特基二极管。

3、晶闸管的正向特性又有（阻断状态）和（导通状态）之分。

4、双向晶闸管有两个（主）电极和一个（门）极。

5、IGBT的保护有（过电流保护），（电压保护）和过热保护。

6、负载换流式逆变电路分为（并联谐振式），（串联谐振式）。

7、GTO在门极（正脉冲电流触发下）导通，在门极（负脉冲电流触发下）关断。

8、单相半波带大电感负载加续流二极管的可控整流电路中，流过晶闸管的电流平均值为（Id=（π－α）Id/2π）,有效值为（IT=Id【（π－）/2π】1/2 ）。

9、三相全控桥整流电路带大电感负载时，输出电压平均值为（2.34U2cosα），晶闸管承受的最大电压为（61/2U2 ）。

10、根据换流方式，逆变电路分为负载换流型、（电压型）和（电流型）逆变电路。

11、电力电子技术是利用电力电子器件对电能进行（控制）、（转换）和传输的技术。

12、电力二极管的主要类型有普通二极管，（快速二极管）和（肖特基二极管）。

13、半控型电力电子器件控制极只能控制器件的（导通），而不能控制器件的（关断）。

14、双向晶闸管有( I+触发方式 )，（I-触发方式），III+触发和III-触发。

15、IGBT的保护有（过电流保护），过电压保护和（过热保护）。

16、按照稳压控制方式，直流变换电路可分为（脉冲宽度调制）和（脉冲频率调制）。

17、晶闸管交流测过电压分为（交流侧操作过电压）和（交流测浪涌过电压）。

18、单相半波带大电感负载加续流二极管的可控整流电路中，流过续流二极管的电流平均值为（Id=（π－α）Id/2π）,有效值为（IT=Id【（π－α）/2π】1/2）。

19、单结晶体管从截止区转变为负阻区的转折点为（峰点），该点的电压为（Up=ηUbb+UD）。

《测试技术》复习资料试题：一、直流电桥的结构如图，电桥的平衡是什么概念？推导电桥的平衡条件。

（30分）二、整流检波解调的工作原理与特点是什么？（30分）三、压电式传感器输出方式与特点是什么？（40分）试题：一、直流电桥的结构如图，电桥的平衡是什么概念？推导电桥的平衡条件。

（30分）电桥的概念：用比较法测量各种量（如电阻、电容、电感等）的仪器。

最简单的是由四个支路组成的电路。

各支路称为电桥的“臂”。

四边形的一个对角线连有检流计，称为“桥”，电桥电路中，桥支路的两个顶点的电势相等时，检流计中无电流通过，称为电桥达到平衡。

电桥的平衡条件二、整流检波解调的工作原理与特点是什么？（30分）整流检波解调的工作原理：对调制信号进行偏置，使其大于零，再对载波进行调制。

将该调制波进行整流（半波或全波）、滤波并消除直流偏置即可恢复原信号。

如图1所示。

图1整流检波解调的全过程在整流检波解调中，若所加的偏置电压未能使信号电压都在零线一侧，则对调幅波简单整流不能恢复原调制信号。

如图2所示。

图2调制信号加偏置的调制波三、压电式传感器输出方式与特点是什么？（40分）1．压电力传感器：图1压电力传感器的结构简图特点：两片石英晶体采用并联方式，利用其纵向压电效应, 实现力--电转换。

典型的力传感器的非线性度1％。

刚度(2×107N/m ~ 2×109N/m)。

固有频率(10kHz~300kHz)。

适合于动态力测量。

2．压电加速度传感器：图2压电加速度传感器的结构简图与力学模型特点：压电片用高压电系数的压电陶瓷制成。

两个压电片并联。

质量块用高比重的金属块，对压电元件施加预载荷。

阻尼比很小(约0.01)，固有频率十分高。

电路中增加一级或两级积分电路，则可测出构件的速度或位移量。

3．阻抗头：特点：●压电力传感器和压电加速度传感器组合一体的双重传感器。

●前端为力传感器，后面为测量激振点的响应的加速度计。

●用于同时测量同一点的力和响应。

2014届高三物理二轮复习专题突破系列：直流与交流电路1.(2013·广东广州一模)某正弦交流电的i －t 图象如图所示，则该电流的( )A ．频率f ＝0.02HzB ．有效值I ＝102AC ．峰值I m ＝202AD ．瞬时值表达式i ＝20sin 100πt(A )[答案] BD[解析] 由图象知，该电流的周期 T ＝0.02s ，频率f ＝1T ＝50Hz ，A 错误；有效值I ＝202A ＝102A ，B 正确；峰值I m ＝20A ，C 错误；角速度ω＝2πT＝100πrad /s ，则瞬时值表达式i ＝20sin 100πt(A )，D 正确。

2.(2013·广东湛江检测)为探究小灯泡L 的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

由电流表和电压表得到的多组读数描绘出的U －I 图象应是图( )[答案]B[解析]小灯泡的电阻随温度的升高而增大，在U－I图象中O点与图象上一点的连线的斜率反映电阻的大小，故B正确。

3.(2013·安徽名校联盟一模)阻值不计的矩形线圈在匀强磁场中，绕垂直于磁感线的轴匀速转动，线圈两端的电压随时间的变化规律如图所示。

则下列说法中正确的是( ) A．线圈两端电压的平均值为10VB．电压表连接在线圈两端时，其示数为20VC．在0.01s时，线圈平面与磁场垂直D．当接外电路时，线圈内的电流方向1s内改变50次[答案]C[解析]由于电压随时间按正弦规律变化，平均值不是10V，A错；电压表示数为有效值14.14V，B错；0.01s时，线圈两端电压为0，线圈内的磁通量最大，C对；当连接外电路时，线圈内的电流方向1s内改变100次，D错。

4．(2013·吉林省吉林市一模)如图所示电路中，如果ab输入电压是6V，则cd端输出空载电压是( )A ．6VB ．3VC ．2VD ．1V[答案] C[解析] cd 端输出空载电压等于中间电阻R 上的电压，是2V ，C 正确。

专题09 电路和电流（包括直流和交流）1. 【2014·上海卷】将阻值随温度升高而减小的热敏电阻Ⅰ和Ⅱ串联，接在不计内阻的稳压电源两端。

开始时Ⅰ和Ⅱ阻值相等，保持Ⅰ温度不变，冷却或加热Ⅱ，则Ⅱ的电功率在（A）加热时变大，冷却时变小（B）加热时变小，冷却时变大（C）加热或冷却时都变小（D）加热或冷却时都变大2．【2014·天津卷】如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略。

平行板电容器C的极板水平放置。

闭合电键S，电路达到稳定时，带电油滴悬浮在两板之间静止不动。

如果仅改变下列某一个条件，油滴仍能静止不动的是A．增大R1的阻值B．增大R２的阻值C．增大两板间的距离D．断开电键S3.【2014·上海卷】如图，电路中定值电阻阻值R 大于电源内阻阻值r 。

将滑动变阻器滑片向下滑动，理想电压表123V V V 、、示数变化量的绝对值分别为123V V V ∆∆∆、、，理想电流表A 示数变化量的绝对值I ∆，则（A ）A 的示数增大 （B ）2V 的示数增大 （C ）3V ∆与I ∆的比值大于r （D ）1V ∆大于2V ∆4.【2014·天津卷】如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a 、b 所示，则A．两次t=0是时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2：3C．曲线a表示的交变电动势频率为25HzD．曲线b表示的交变电动势有效值为10V5．【2014·海南卷】理想变压器上接有三个完全相同的灯泡，其中一个与该变压器的原线圈串联后接入交流电源，另外两个并联后接在副线圈两端，已知三个灯泡均正常发光。

该变压器原、副线圈的匝数之比为A．1∶2 B.2∶1 C.2∶3 D.3∶26.【2014·新课标全国卷Ⅱ】如图所示，一理想变压器原、副线圈的匝数分别为n1、n2。
