【CN209851459U】一种多功能注塑自动取件装置【专利】

专利名称：一种多功能注塑装置专利类型：发明专利
发明人：魏凤
申请号：CN201711290266.4申请日：20171208
公开号：CN109895340A
公开日：
20190618
专利内容由知识产权出版社提供
摘要：一种多功能注塑装置。

包括相互连通的注塑机和高频预热机，所述注塑机外接有合模开关，所述高频预热机包括自锁电路模块、时间继电器模块和预热机模块，所述合模开关与自锁电路模块连接，所述时间继电器模块串接在自锁电路模块和预热机模块之间。

本发明将注塑机和高频预热机相连接，并配合使用，从而使得高频预热机在下一工序的合模之间提前预热，并于合模时完成预热；使得高频预热机的预热时间与注塑机的合模时间的时间差由时间继电器模块进行统一控制，从而有效避免了黑胶出现预设不充分或预热过度的问题；使得本案具有自动化程度高、工作效率高及加工效果好的特点。

申请人：魏凤
地址：225127 江苏省扬州市邗江区高新区开发西路217号
国籍：CN
代理机构：南京苏高专利商标事务所(普通合伙)
代理人：成立珍
更多信息请下载全文后查看。

专利名称：注塑成型产品自动取出装置专利类型：实用新型专利
发明人：蔡佳祎
申请号：CN200620107092.4
申请日：20060822
公开号：CN2936685Y
公开日：
20070822
专利内容由知识产权出版社提供
摘要：注塑成型产品自动取出装置，有注塑机机架，机架上安装整体座和加热料筒，整体座上连接料斗，机架上的定模板经导柱连接动模板和后模板，定模板和动模板上分别安装注塑模具，注塑模具中有模头或模孔，在机架的一侧有取料板，取料板连接取料模，取料模中有吸料气缸和吸料孔，取料板由往复运动装置带动，往复运动装置安装在支架上，其特征在于所述的取料模中的吸料孔是2－4个为一组，每一组对应注塑模具上的一个模头，所述的往复运动装置是2－4个不等距循环行程，每个行程差的距离与吸料孔的相邻两中心线间距d相等，吸料孔与吸料气缸和工件的顶出机构相配合。

申请人：蔡佳祎
地址：318020 浙江省台州市黄岩区二环西路890号
国籍：CN
代理机构：浙江杭州金通专利事务所有限公司
更多信息请下载全文后查看。

专利名称：一种注塑件加工装置专利类型：实用新型专利
发明人：毕新书
申请号：CN201922129715.8申请日：20191203
公开号：CN211565498U
公开日：
20200925
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种注塑件加工装置，具体涉及注塑件生产设备技术领域，包括工作台，所述工作台的上方设有安装框，所述安装框的底端与工作台的上端固定连接，所述安装框内侧的中部设有液压缸，所述液压缸的下方设有安装板，所述液压缸的两端分别与安装框的上壁与安装板的上端固定连接，所述安装板的下方设有抛光机。

本实用新型通过设有吸尘罩、吸风机、第一波纹管、集尘箱、转轴、螺旋叶片、第一驱动电机、弧形过滤板、集尘斗、过滤箱和活性炭，与现有技术相比，有利于在对注塑件进行抛光时将抛光所产生的碎屑和异味清除，清除效果好，保证了工作人员的身体健康和工作环境的整洁卫生，实用性较好。

申请人：苏州长隆模具科技有限公司
地址：215000 江苏省苏州市吴中区胥口镇东长安路南11幢
国籍：CN
更多信息请下载全文后查看。

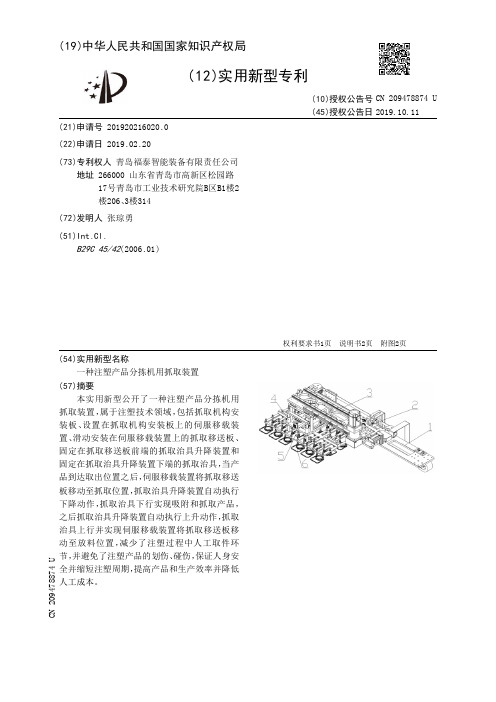

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920216020.0(22)申请日 2019.02.20(73)专利权人 青岛福泰智能装备有限责任公司地址 266000 山东省青岛市高新区松园路17号青岛市工业技术研究院B区B1楼2楼206、3楼314(72)发明人 张琼勇　(51)Int.Cl.B29C 45/42(2006.01)(54)实用新型名称一种注塑产品分拣机用抓取装置(57)摘要本实用新型公开了一种注塑产品分拣机用抓取装置，属于注塑技术领域，包括抓取机构安装板、设置在抓取机构安装板上的伺服移载装置、滑动安装在伺服移载装置上的抓取移送板、固定在抓取移送板前端的抓取治具升降装置和固定在抓取治具升降装置下端的抓取治具，当产品到达取出位置之后，伺服移载装置将抓取移送板移动至抓取位置，抓取治具升降装置自动执行下降动作，抓取治具下行实现吸附和抓取产品，之后抓取治具升降装置自动执行上升动作，抓取治具上行并实现伺服移载装置将抓取移送板移动至放料位置，减少了注塑过程中人工取件环节，并避免了注塑产品的划伤、碰伤，保证人身安全并缩短注塑周期，提高产品和生产效率并降低人工成本。

权利要求书1页 说明书2页 附图2页CN 209478874 U 2019.10.11C N 209478874U权　利　要　求　书1/1页CN 209478874 U1.一种注塑产品分拣机用抓取装置，其特征在于，所述抓取装置包括抓取机构安装板、设置在所述抓取机构安装板上的伺服移载装置、滑动安装在所述伺服移载装置上的抓取移送板、固定在所述抓取移送板前端的抓取治具升降装置和固定在所述抓取治具升降装置下端的抓取治具，其中，所述伺服移载装置与所述抓取移送板之间采用齿轮配合齿条相连接。

2.根据权利要求1所述的抓取装置，其特征在于，所述抓取治具升降装置采用液压油缸驱动所述抓取治具升降，所述抓取治具用于抓取注塑产品。

专利名称：一种多功能可自动嵌件注塑机专利类型：发明专利
发明人：不公告发明人
申请号：CN202010147536.1
申请日：20200305
公开号：CN111231221A
公开日：
20200605
专利内容由知识产权出版社提供
摘要：本发明公开了一种多功能可自动嵌件注塑机，包括底座、螺旋送料筒、料斗和驱动机构，所述底座的上方螺栓安装有螺旋送料筒，且螺旋送料筒的上方镶嵌有料斗，并且螺旋送料筒的右端安装有驱动机构，所述螺旋送料筒的外表面设置有加热装置，且螺旋送料筒的左端设置有固定板，并且固定板焊接在底座的上表面，所述固定板的左侧表面螺栓安装有固定模具，且固定模具的左侧设置有活动模具，并且固定模具和活动模具的表面均开设有通风口。

该多功能可自动嵌件注塑机设置有通风口，通过通风口的设计可提高模具表面和空气的接触面，从而使其能进行更快的散热，同时还可根据需要将通风口内安装换热管或是循环水管等，实现对模具的快速吸热。

申请人：马鞍山斯博尔机械技术服务有限公司
地址：243001 安徽省马鞍山市慈湖高新区霍里山大道北段1669号4栋
国籍：CN
更多信息请下载全文后查看。

专利名称：一种注塑机械用吸取装置专利类型：实用新型专利
发明人：朱平
申请号：CN201922156477.X
申请日：20191204
公开号：CN211683204U
公开日：
20201016
专利内容由知识产权出版社提供
摘要：本实用新型涉及注塑机技术领域，且公开了一种一种注塑机械用吸取装置，包括底座，所述底座的底部并位于靠近角落的位置固定连接有支撑腿，所述底座的顶部固定连接有保护外壳，所述保护外壳的顶部通过铰接板活动铰接有密封盖板。

该注塑机械用吸取装置，通过转动电机、活动腔、传输开口、挡环、整合口、密封球一之间的配合使注塑原料只能由下向上运输，对存料箱进行添加原料，设置控制开关、辅助推板、连接板、转动电机和漂浮板，通过存料箱内部原料液面的高度自动控制转动电机进行工作，从而达到自动添加原料的目的，减少看守加料所需要的人工，防止出现存料箱原料用完未及时添加原料导致产品成型失败的问题。

申请人：徐州德龙金属科技有限公司
地址：221000 江苏省徐州市贾汪区江庄镇龙山冶金工业园内
国籍：CN
代理机构：深圳紫晴专利代理事务所(普通合伙)
代理人：陈映辉
更多信息请下载全文后查看。

专利名称：一种可调节的注塑产品取料装置专利类型：实用新型专利
发明人：卢星,戴西振,丁佳海
申请号：CN201922393584.4
申请日：20191226
公开号：CN211730100U
公开日：
20201023
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调节的注塑产品取料装置，包括移动机构和吸盘基座，所述吸盘基座可转动连接在移动机构上，所述吸盘基座的下表面设置有沿其长度方向的滑槽一和沿其宽度方向的滑槽二，所述吸盘基座的下方交叉设置有调节杆一和调节杆二，所述调节杆一和调节杆二靠近滑槽一的端部上分别设置有滑块一和滑块二，所述滑块一和滑块二嵌设于滑槽一中，所述调节杆一和调节杆二的中间固定有移动杆，所述移动杆的上端设置有滑块三，滑块三嵌设于滑槽二中，吸盘基座下表面远离滑槽一的一侧设置有气缸一，所述气缸一的活塞杆和滑块三固定连接。

该取料装置能够根据瓶盖在模具上的位置进行调节，从而能更好的将瓶盖从模具中取出。

申请人：绍兴新美包装有限公司
地址：312300 浙江省绍兴市上虞区百官街道工业园区
国籍：CN
代理机构：杭州惟越知识产权代理有限公司
代理人：曹善健
更多信息请下载全文后查看。
