50Hz工频信号陷波器设计

源代码：%陷波器的设计%陷波器的传输函数为% B(1/z) (z-exp(j*2*pi*f0))*(z-exp(-j*2*pi*f0))%H(z) = -------- = --------------------------------------------% A(1/z) (z-a*exp(j*2*pi*f0))*(z-a*exp(-j*2*pi*f0))%其中f0为陷波器要滤除信号的频率，a为与陷波器深度相关的参数，a越大，深度越深。

%%已知信号中50Hz工频干扰，信号为x=sin(2*pi*50*n*Ts)+sin(2*pi*125*n*Ts);%要求通过陷波器滤除50Hz干扰信号%参数设置：采样率Ts=0.001s，采样长度：512点clf;clear;%设置初值f0=50;Ts=0.001;fs=1/Ts;NLen=512;n=0:NLen-1;%陷波器的设计apha=-2*cos(2*pi*f0*Ts);beta=0.96;b=[1 apha 1];a=[1 apha*beta beta^2];figure(1);freqz(b,a,NLen,fs);%陷波器特性显示x=sin(2*pi*50*n*Ts)+sin(2*pi*125*n*Ts);%原信号y=dlsim(b,a,x);%陷波器滤波处理%对信号进行频域变换。

xfft=fft(x,NLen);xfft=xfft.*conj(xfft)/NLen;y1=fft(y,NLen);y2=y1.*conj(y1)/NLen;figure(2);%滤除前后的信号对比。

subplot(2,2,1);plot(n,x);grid;xlabel('Time (s)');ylabel('Amplitude');title('Input signal');subplot(2,2,3);plot(n,y);grid;xlabel('Time (s)');ylabel('Amplitude');title('Filter output');subplot(2,2,2);plot(n*fs/NLen,xfft);axis([0 fs/2 min(xfft) max(xfft)]);grid;xlabel('Frequency (Hz)');ylabel('Magnitude (dB)');title('Input signal');subplot(2,2,4);plot(n*fs/NLen,y2);axis([0 fs/2 min(y2) max(y2)]);grid;xlabel('Frequency (Hz)');ylabel('Magnitude (dB)');title('Filter output');100200300400500600-2-112Time (s)A m p l i t u d eInput signal100200300400500600-2-112Time (s)A m p l i t u d eFilter output010020406080100120M a g n i t u d e (d B )010020406080100120M a g n i t u d e (d B )。

50Hz陷波器电路
为避免50Hz交流市电干扰，加入一个50Hz陷波器电路，可以专门针对在50Hz附近的频率作用（如右图）。

主体电路分为两个部分。

前一个部分为陷波部分，采用“双T”式接法，可以看成是一个二阶带阻滤波电路。

R9，R10和C6以及C4，C5和R11分别决定两个滤波截止频率。

其中，R11可以看作是两个33K的电阻并联后的结果，C6可以看作是两个0.1uF的电阻并联后的结果，因此可以等效成对应的对称滤波电路。

电路高端截止频率和低端截止频率相等，均由2πRC决定，其中R=33K，C=0.1uF，可求得f1=f2=50Hz，所以该电路可以专门针对50Hz的信号起作用。

后一个部分为一个集成运算放大器，选用LM324。

下面我们通过示波器及波特仪仿真看看效果，连线如下：
下面我们看看仿真结果：先看看示波器输出：
很明显，输入的50HZ，VP-P=10V信号被大幅度衰减，输出峰值不到1V。

再看看系统的波特图：
通过波特图也可以明显看出系统对50HZ的陷波。

【另：通过波特图可以很清楚的知道为什么起名叫“陷波器”】。

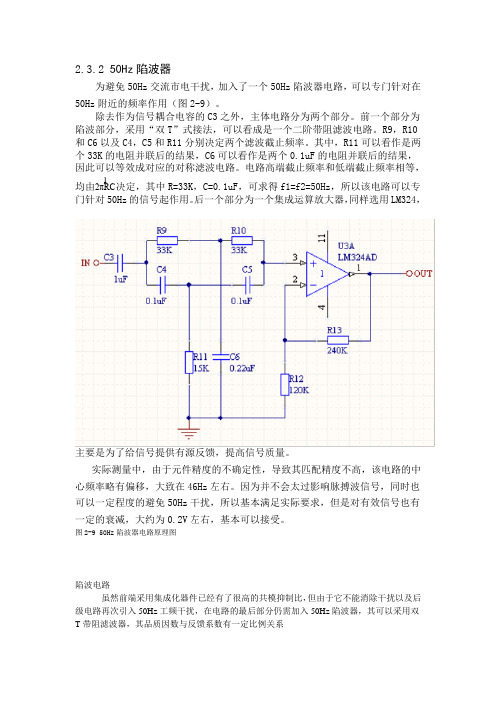

2.3.2 50Hz 陷波器为避免50Hz 交流市电干扰，加入了一个50Hz 陷波器电路，可以专门针对在50Hz 附近的频率作用（图2-9）。

除去作为信号耦合电容的C3之外，主体电路分为两个部分。

前一个部分为陷波部分，采用“双T ”式接法，可以看成是一个二阶带阻滤波电路。

R9，R10和C6以及C4，C5和R11分别决定两个滤波截止频率。

其中，R11可以看作是两个33K 的电阻并联后的结果，C6可以看作是两个0.1uF 的电阻并联后的结果，因此可以等效成对应的对称滤波电路。

电路高端截止频率和低端截止频率相等，均由2πRC 1决定，其中R=33K ，C=0.1uF ，可求得f1=f2=50Hz ，所以该电路可以专门针对50Hz 的信号起作用。

后一个部分为一个集成运算放大器，同样选用LM324，主要是为了给信号提供有源反馈，提高信号质量。

实际测量中，由于元件精度的不确定性，导致其匹配精度不高，该电路的中心频率略有偏移，大致在46Hz 左右。

因为并不会太过影响脉搏波信号，同时也可以一定程度的避免50Hz 干扰，所以基本满足实际要求，但是对有效信号也有一定的衰减，大约为0.2V 左右，基本可以接受。

图2-9 50Hz 陷波器电路原理图陷波电路虽然前端采用集成化器件已经有了很高的共模抑制比，但由于它不能消除干扰以及后级电路再次引入50Hz 工频干扰，在电路的最后部分仍需加入50Hz 陷波器，其可以采用双T 带阻滤波器，其品质因数与反馈系数有一定比例关系Q=)1(41β-但并不是品质因数越大越好，品质因数越大，其β也越大，电路将出现不稳定甚至自激振荡，本部分选为R=32K Ω,C=0.1uF 。

f=RC π21=49.7Hz,实际取R=30Ω,f ＝53.1Hz ，适当运用电阻误差，可以将其近似调整为50Hz 左右。

变位器调到0.5K Ω，β＝29.5/30=0.98,Q=12.5 50Hz 陷波器:由于检测信号中存在的主要干扰信号有电极板与人之间的极化电压,50Hz 工频干扰,仪器内部噪声和仪器周围电场,磁场, 电磁场的干扰等等,要想获得清晰稳定的心电信号，心电放大器中前置放大器与滤波器的设计很关键，特别是50Hz 的陷波器尤为重要。
