AT91SAM7S64总结笔记

ARM入门笔记（1）前言如果您是一个单片机爱好者，当见到一款功能强大、性价比高的处理器时，一定会有一股很想掌握它、运用它的冲动，起码我是这样。

5年前第一次接触单片机（标准的51系列），就被它强大的功能所吸引，而痴迷于它，一直到今天。

在这期间的不同时期，各种增强型51，PIC、AVR，DSP和ARM等不同程度的吸引和诱惑着我。

有的已经玩过了，有的则没有，但很想玩的这股冲动一直存在心里，特别是对ARM。

记得2002年我就知道了ARM这个东东，眼睁睁地看着它一天天的火热，但由于对其开发工具及开发过程的不了解等原因一直只处于认识的阶段，尽管也曾玩过ZLG的2104开发板！可能是ZLG团队做的太出色的原因吧（详细的教材与源码，还有非常方便的工程模板），没过多久、没费多少劲就把里面的实验做完了，然后由于自已性格上的缺陷把它给扔在了一边，导致不到一个月就把大部分的东东还给了周老师。

直到前段时间，让我有机会真真正正的玩起了ARM！像最初玩8051那样的尽兴（出现问题时，吃不下饭、睡不着觉的那种痛苦和解决问题后的那种畅快）。

这篇文档就是记录了我在前段时间学习、调试目前最低价的ARM核处理器——AT91SAM7Sxx 时出现的问题与解决方法。

它尽量完整地记录了我从开始不懂ARM，到最终完成AT91SAM7S64各种外围实验的各个环节及整个过程，包括我在开始一个实验前的一些想法，实验目的，以及各个实验中，我以单片机的思维去思考时遇到的各种问题，和这些问题的解决方法。

现将自己的一点经验以及体会拿出来与大家共同分享，一来是希望能够为那些在ARM门口徘徊迷茫的人提供一些借鉴，使他们顺利越过这道门槛；二来是希望能够抛砖引玉，以结识更多有共同爱好的朋友。

由于我也是新手上路，文章中难免疏漏与错误，希望大家不吝指正，如果在调试AT91SAM7Sxx时有什么问题，欢迎大家共同讨论。

第一章开发工具与调试环境一．目标板所用实验板是参考ATMEL公司官方网站上发布的《AT91SAM7S-EK Evaluation Board User Guide》设计的，相当于AT91SAM7Sxx评估测试板，主要用于各种外围实验，结构框图如图1-1所示。

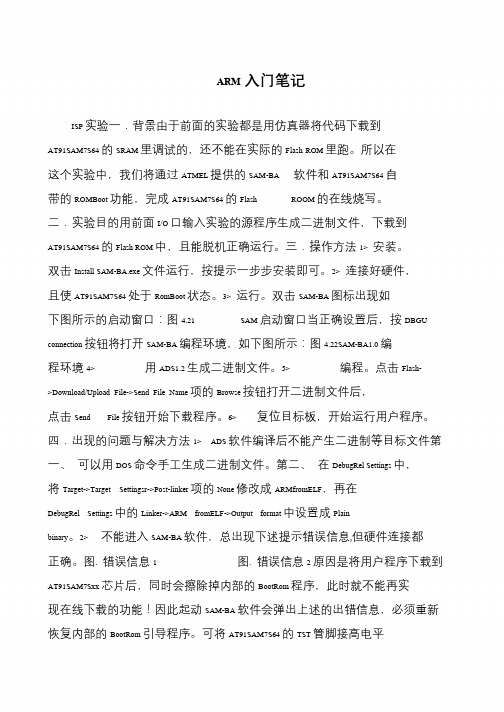

ARM入门笔记ISP 实验一．背景由于前面的实验都是用仿真器将代码下载到AT91SAM7S64 的SRAM 里调试的，还不能在实际的Flash ROM 里跑。

所以在这个实验中，我们将通过ATMEL 提供的SAM-BA 软件和AT91SAM7S64 自带的ROMBoot 功能，完成AT91SAM7S64 的Flash ROOM 的在线烧写。

二．实验目的用前面I/O 口输入实验的源程序生成二进制文件，下载到AT91SAM7S64 的Flash ROM 中，且能脱机正确运行。

三．操作方法1> 安装。

双击Install SAM-BA.exe 文件运行，按提示一步步安装即可。

2> 连接好硬件，且使AT91SAM7S64 处于RomBoot 状态。

3> 运行。

双击SAM-BA 图标出现如下图所示的启动窗口：图4.21 SAM 启动窗口当正确设置后，按DBGU connection 按钮将打开SAM-BA 编程环境，如下图所示：图4.22SAM-BA1.0 编程环境4> 用ADS1.2 生成二进制文件。

5> 编程。

点击Flash- >Download/Upload File->Send File Name 项的Browse 按钮打开二进制文件后，点击Send File 按钮开始下载程序。

6> 复位目标板，开始运行用户程序。

四．出现的问题与解决方法1> ADS 软件编译后不能产生二进制等目标文件第一、可以用DOS 命令手工生成二进制文件。

第二、在DebugRel Settings 中，将Target->Target Settingsr->Post-linker 项的None 修改成ARMfromELF，再在DebugRel Settings 中的Linker->ARM fromELF->Output format 中设置成Plain binary。

AT91SAM7S的中断AT91SAM7S的中断2010年07月02日星期五13：11关于中断大体可以这样理解：处理器内核有两个中断接口FIQ(快速中断请求)和IRQ(标准中断请求),而片内高级中断控制器利用这两个接口将外设的中断请求有序的传递到内核。

而如何将多达32个中断请求只用两根线传递到内核呢?这是借助硬件软件两方面的分发处理来完成的。

首先AIC为每一个外设或中断源提供了一个中断源向量寄存器(AIC_SVR0~AICSVR31)，在配置使能相应外设时用户将设备的中断处理函数地址存入对应的源向量寄存器，而当中断请求发生时AIC将对应的源向量寄存器中的地址复制到中断向量寄存器(AIC_IVR)并向内核发出IRQ请求。

以上是硬件实现的中断分发过程，然而在用户程序中也必须做相关处理才能完成IRQ的分发处理，对于内核来讲IRQ只是一个中断向量，当IRQ中断请求时内核会跳到一个固定的地址(即IRQ向量)处理中断，用户程序(ARM的启动代码)必须在这个IRQ中断程序中分发处理才能分辨不同的设备的中断请求，但有了上面这样硬件的预处理过程,软件分发处理变得比较简单，跳到AIC中断向量寄存器中地址处即可，下面具体看一下启动代码：PROGRAM?RESET RSEG INTRAMSTART_REMAP RSEG INTRAMEND_REMAP RSEG ICODE：CODE：ROOT(2)CODE32；Always ARM mode after reset org 0reset BInitReset；0x00 Reset handler undefvec：B undefvec；0x04 Undefined Instruction swivec：B swivec；0x08 Software Interrupt pabtvec：B pabtvec；0x0C Prefetch Abort dabtvec：B dabtvec；0x10 Data Abort rsvdvec：B rsvdvec；0x14 reserved irqvec：；此处是IRQ向量,它是固定的地址B IRQ_Handler_Entry；0x18 IRQ fiqvec：；0x1c FIQFIQ_Handler_Entry：IRQ_Handler_Entry：；IRQ处理例程；-Manage Exception Entry；-Adjust and save LR_irq in IRQ stack sub lr,lr,#4 stmfd sp！,{lr}；-Save SPSR need to be saved for nested interrupt mrs r14,SPSR stmfd sp！,{r14}；-Save and r0 in IRQ stack stmfd sp！,{r0}；-Write in the IVR to support Protect Mode；-No effect in Normal Mode；-De-assert the NIRQ and clear the source in Protect Mode ldr r14,=AT91C_BASE_AIC ldr r0,[r14,#AIC_IVR]str r14,[r14,#AIC_IVR]；-Enable Interrupt and Switch in Supervisor Mode msr CPSR_c,#ARM_MODE_SVC；-Savescratch/used registers and LR in User Stack stmfd sp！,{r1-r3,r12,r14}；-Branch to the routine pointed by the AIC_IVR跳到AIC_IVR寄存器内地址处,这便是软件分发处理过程mov r14,pc bx r0；-Restore scratch/used registers and LR from User Stack ldmia sp！,{r1-r3,r12,r14}；-Disable Interrupt and switch back in IRQ mode msr CPSR_c,#I_BIT|ARM_MODE_IRQ；-Mark the End of Interrupt on the AIC ldr r14,=AT91C_BASE_AIC str r14,[r14,#AIC_EOICR]；-Restore R0 ldmia sp！,{r0}；-Restore SPSR_irq and r0 from IRQ stack ldmiasp！,{r14}msr SPSR_cxsf,r14；-Restore adjusted LR_irq from IRQ stack directly in the PC ldmia sp！,{pc}^这样，我们就知道：某一片内外设使用了AIC的哪一个输入通道是与内核无关的，它与具体芯片厂家的设计有关。

lib_AT91SAM7S64: 09/01/2004lib_AT91SAM7S64: 01/23/2006//函数使用的方式:1>AT91F_PIO_Enable(AT91C_BASE_PIOA,LED1);2>AT91S_PMC *pPMC = AT91C_BASE_PMC;pPMC->PMC_SCER=AT91C_PMC_PCK0;3>*AT91C_PIOA_PER= LED1;异同:1>对于如下,编译器编译结果会不同:if(AT91F_PIO_GetInput(AT91C_BASE_PIOA) &(LED2)==LED2)与if((AT91F_PIO_GetInput(AT91C_BASE_PIOA) &(LED2))==LED2) [程序中要使用这种方式]其中LED2为(#define LED2 (1<<1))如果LED2为(#define LED2 (1<<0))则没区别2>//基本地址( AT91SAM7S64)#define AT91C_BASE_SYS ((AT91PS_SYS) 0xFFFFF000) // (SYS) Base Address#define AT91C_BASE_AIC ((AT91PS_AIC) 0xFFFFF000) // (AIC) Base Address#define AT91C_BASE_PDC_DBGU ((AT91PS_PDC) 0xFFFFF300) // (PDC_DBGU) Base Address#define AT91C_BASE_DBGU ((AT91PS_DBGU) 0xFFFFF200) // (DBGU) Base Address#define AT91C_BASE_PIOA ((AT91PS_PIO) 0xFFFFF400) // (PIOA) Base Address#define AT91C_BASE_CKGR ((AT91PS_CKGR) 0xFFFFFC20) // (CKGR) Base Address#define AT91C_BASE_PMC ((AT91PS_PMC) 0xFFFFFC00) // (PMC) Base Address#define AT91C_BASE_RSTC ((AT91PS_RSTC) 0xFFFFFD00) // (RSTC) Base Address#define AT91C_BASE_RTTC ((AT91PS_RTTC) 0xFFFFFD20) // (RTTC) Base Address#define AT91C_BASE_PITC ((AT91PS_PITC) 0xFFFFFD30) // (PITC) Base Address#define AT91C_BASE_WDTC ((AT91PS_WDTC) 0xFFFFFD40) // (WDTC) Base Address#define AT91C_BASE_VREG ((AT91PS_VREG) 0xFFFFFD60) // (VREG) Base Address#define AT91C_BASE_MC ((AT91PS_MC) 0xFFFFFF00) // (MC) Base Address#define AT91C_BASE_PDC_SPI ((AT91PS_PDC) 0xFFFE0100) // (PDC_SPI) Base Address#define AT91C_BASE_SPI ((AT91PS_SPI) 0xFFFE0000) // (SPI) Base Address#define AT91C_BASE_PDC_ADC ((AT91PS_PDC) 0xFFFD8100) // (PDC_ADC) Base Address#define AT91C_BASE_ADC ((AT91PS_ADC) 0xFFFD8000) // (ADC) Base Address#define AT91C_BASE_PDC_SSC ((AT91PS_PDC) 0xFFFD4100) // (PDC_SSC) Base Address#define AT91C_BASE_SSC ((AT91PS_SSC) 0xFFFD4000) // (SSC) Base Address#define AT91C_BASE_PDC_US1 ((AT91PS_PDC) 0xFFFC4100) // (PDC_US1) Base Address#define AT91C_BASE_US1 ((AT91PS_USART) 0xFFFC4000) // (US1) Base Address#define AT91C_BASE_PDC_US0 ((AT91PS_PDC) 0xFFFC0100) // (PDC_US0) Base Address#define AT91C_BASE_US0 ((AT91PS_USART) 0xFFFC0000) // (US0) Base Address#define AT91C_BASE_TWI ((AT91PS_TWI) 0xFFFB8000) // (TWI) Base Address#define AT91C_BASE_TC0 ((AT91PS_TC) 0xFFFA0000) // (TC0) Base Address#define AT91C_BASE_TC1 ((AT91PS_TC) 0xFFFA0040) // (TC1) Base Address#define AT91C_BASE_TC2 ((AT91PS_TC) 0xFFFA0080) // (TC2) Base Address#define AT91C_BASE_TCB ((AT91PS_TCB) 0xFFFA0000) // (TCB) Base Address#define AT91C_BASE_PWMC_CH3 ((AT91PS_PWMC_CH) 0xFFFCC260) // (PWMC_CH3) Base Address #define AT91C_BASE_PWMC_CH2 ((AT91PS_PWMC_CH) 0xFFFCC240) // (PWMC_CH2) Base Address #define AT91C_BASE_PWMC_CH1 ((AT91PS_PWMC_CH) 0xFFFCC220) // (PWMC_CH1) Base Address//外设ID( AT91SAM7S64)#define AT91C_ID_FIQ ((unsigned int) 0) // Advanced Interrupt Controller (FIQ) #define AT91C_ID_SYS ((unsigned int) 1) // System Peripheral#define AT91C_ID_PIOA ((unsigned int) 2) // Parallel IO Controller#define AT91C_ID_3_Reserved ((unsigned int) 3) // Reserved#define AT91C_ID_ADC ((unsigned int) 4) // Analog-to-Digital Converter#define AT91C_ID_SPI ((unsigned int) 5) // Serial Peripheral Interface#define AT91C_ID_US0 ((unsigned int) 6) // USART 0#define AT91C_ID_US1 ((unsigned int) 7) // USART 1#define AT91C_ID_SSC ((unsigned int) 8) // Serial Synchronous Controller#define AT91C_ID_TWI ((unsigned int) 9) // Two-Wire Interface#define AT91C_ID_PWMC ((unsigned int) 10) // PWM Controller#define AT91C_ID_UDP ((unsigned int) 11) // USB Device Port#define AT91C_ID_TC0 ((unsigned int) 12) // Timer Counter 0#define AT91C_ID_TC1 ((unsigned int) 13) // Timer Counter 1#define AT91C_ID_TC2 ((unsigned int) 14) // Timer Counter 2#define AT91C_ID_15_Reserved ((unsigned int) 15) // Reserved#define AT91C_ID_16_Reserved ((unsigned int) 16) // Reserved#define AT91C_ID_17_Reserved ((unsigned int) 17) // Reserved#define AT91C_ID_18_Reserved ((unsigned int) 18) // Reserved#define AT91C_ID_19_Reserved ((unsigned int) 19) // Reserved#define AT91C_ID_20_Reserved ((unsigned int) 20) // Reserved#define AT91C_ID_21_Reserved ((unsigned int) 21) // Reserved#define AT91C_ID_22_Reserved ((unsigned int) 22) // Reserved#define AT91C_ID_23_Reserved ((unsigned int) 23) // Reserved#define AT91C_ID_24_Reserved ((unsigned int) 24) // Reserved#define AT91C_ID_25_Reserved ((unsigned int) 25) // Reserved#define AT91C_ID_26_Reserved ((unsigned int) 26) // Reserved#define AT91C_ID_27_Reserved ((unsigned int) 27) // Reserved#define AT91C_ID_28_Reserved ((unsigned int) 28) // Reserved#define AT91C_ID_29_Reserved ((unsigned int) 29) // Reserved#define AT91C_ID_IRQ0 ((unsigned int) 30) // Advanced Interrupt Controller (IRQ0) #define AT91C_ID_IRQ1 ((unsigned int) 31) // Advanced Interrupt Controller (IRQ1)//[AT91F_PIO_CfgPeriph]AT91F_PWMC_CH3_CfgPIO:设置PIO控制器驱动PWM3 [AT91F_PIO_CfgPeriph]AT91F_PWMC_CH2_CfgPIO: 设置PIO控制器驱动PWM2 [AT91F_PIO_CfgPeriph]AT91F_PWMC_CH1_CfgPIO: 设置PIO控制器驱动PWM1 [AT91F_PIO_CfgPeriph]AT91F_PWMC_CH0_CfgPIO: 设置PIO控制器驱动PWM0 [AT91F_PMC_EnablePeriphClock]AT91F_SSC_CfgPMC:使能SSC在PMC中的时钟[AT91F_PIO_CfgPeriph]AT91F_SSC_CfgPIO: 设置PIO控制器驱动SSC[AT91F_PMC_EnablePeriphClock]AT91F_SPI_CfgPMC:使能SPI在PMC中的时钟[AT91F_PIO_CfgPeriph]AT91F_SPI_CfgPIO: 设置PIO控制器驱动SPI[AT91F_PMC_EnablePeriphClock]AT91F_PWMC_CfgPMC: 使能PWM在PMC中的时钟[AT91F_PMC_EnablePeriphClock]AT91F_UDP_CfgPMC: 使能UDP在PMC中的时钟1)PIO I/O逻辑:a)时钟使能时读引脚电平才有效b)时钟使能时输入引脚变化中断才有效c)PIO可控制外围引脚(0-31)是由PIO控制还是外设A/B(其中外设A/B是IC内部的功能模块)d) D要注意的是，所有I/O 输出的电流之和不能超过150 mA。

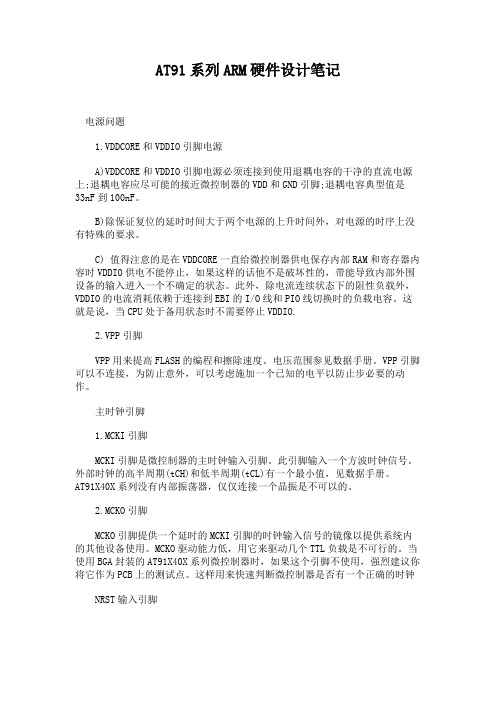

AT91系列ARM硬件设计笔记电源问题1.VDDCORE和VDDIO引脚电源A)VDDCORE和VDDIO引脚电源必须连接到使用退耦电容的干净的直流电源上;退耦电容应尽可能的接近微控制器的VDD和GND引脚;退耦电容典型值是33nF到100nF。

B)除保证复位的延时时间大于两个电源的上升时间外，对电源的时序上没有特殊的要求。

C) 值得注意的是在VDDCORE一直给微控制器供电保存内部RAM和寄存器内容时VDDIO供电不能停止，如果这样的话他不是破坏性的，带能导致内部外围设备的输入进入一个不确定的状态。

此外，除电流连续状态下的阻性负载外，VDDIO的电流消耗依赖于连接到EBI的I/O线和PIO线切换时的负载电容。

这就是说，当CPU处于备用状态时不需要停止VDDIO.2.VPP引脚VPP用来提高FLASH的编程和擦除速度。

电压范围参见数据手册。

VPP引脚可以不连接，为防止意外，可以考虑施加一个已知的电平以防止步必要的动作。

主时钟引脚1.MCKI引脚MCKI引脚是微控制器的主时钟输入引脚。

此引脚输入一个方波时钟信号。

外部时钟的高半周期(tCH)和低半周期(tCL)有一个最小值，见数据手册。

AT91X40X系列没有内部振荡器，仅仅连接一个晶振是不可以的。

2.MCKO引脚MCKO引脚提供一个延时的MCKI引脚的时钟输入信号的镜像以提供系统内的其他设备使用。

MCKO驱动能力低，用它来驱动几个TTL负载是不可行的。

当使用BGA封装的AT91X40X系列微控制器时，如果这个引脚不使用，强烈建议你将它作为PCB上的测试点。

这样用来快速判断微控制器是否有一个正确的时钟NRST输入引脚NRST引脚用于主系统复位。

它为低时复位所有内部设备寄存器，ARM内核的程序计数器和JTAG/ICE端口。

在系统引导时他采样BMS和NTRI引脚。

NRST 必须被保持到提供给微控制器的电源稳定和依照外部振荡器的启动时间。

在释放NRST引脚前必须保持0电平至少10个时钟周期以便能够正确的采样BMS和NTRI引脚。

ATMEL SAM-BA™ and SAM-PROG用户手册译者：版本：Rev2.0日期：2007-06目录一、SAM-BA™ and SAM-PROG 简介二、SAM-BA™ 工作流程三、SAM-BA™ 安装四、SAM-BA™ 烧写AT91SAM7S的具体操作五、SAM-BA™ 烧写AT91SAM7X系列的注意事项六、SAM-BA™ 烧写AT91SAM9260/9261的具体操作一、SAM-BA™ and SAM-PROG: Atmel's Flasher Tools术语：——SAM-BA GUI（SAM-BA图形用户界面）和SAM-PROG为PC端应用程序——SAM-BA BOOT为固化于微控制器端的应用程序SAM-BA™ BootATMEL的应用程序（SAM-BA GUI和SAM-PRO）均使用了嵌入在ROM 中的SAM-BA Boot固件。

SAM-BA Boot固件对芯片进行如下初始化：——启动PLL输出，为USB外设提供一个48MHz的工作频率，——连接USB外设，——连接USART外设，——等待一个来自于USB或者COM的主机连接（PC）。

SAM-BA的主要特性如下：——通过RS232或者USB接口提供ISP操作，——可以通过基于Windows的GUI或者基于DOS的命令行进行操作，——运行于Win2000和WinXP，——可以显示存储器和外设的内容，——目标器件存储器（FLASH）操作：读、写、擦除、配置、校验等——允许使用用户脚本二、SAM - Boot Assistant (SAM-BA™)——第一点：本快速入门适用于以下器件：——AT91SAM7S32和AT91SAM7S64适用于REV E及以上版本（产品ID：58814E）——AT91SAM7S321适用于REV A及以上版本（产品ID：58837A）——AT91SAM7S128和AT91SAM7S256适用于REV B及以上版本（产品ID：58818B）——第二点：——AT91SAM7S-EK（或者用户自己的基于AT91SAM7S的应用）必须遵从包含两个步骤的“系统恢复程序（System Recovery Procedure）”启动时序。
