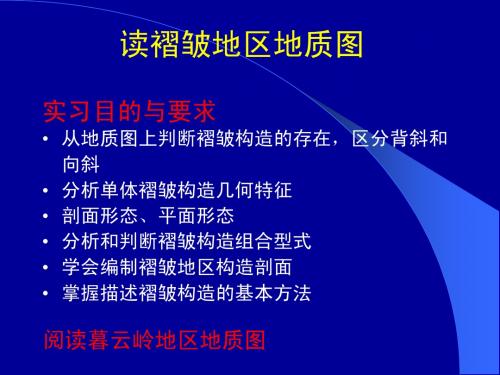

读褶皱区地质图并作地质剖面一、目的学会从地质图上认识褶皱的分布特征，学会作褶皱区地质剖面图，并用文字描述褶皱。
二、内容（一）读褶皱区地质图1.本区地形地貌特征：图区范围，东西长XX公里，南北宽XX公里。
面积为XX平方公里。
区内主要村镇为北部的北庄与南东角的李家村。
图区中部地形相对较高，其最高峰为暮云岭海拔大于450米，南北地形相对较低，其最低点海拔小于150米，相对高差约300米，属于低山丘陵区。
区内水系主要为北部的细水与南部的东流水，总体走向约为北东65度，流向由西向东。
区内山系总体走向为北东—南西向，分布于区内中部广大地区，海拔高度多大于200米，山谷多为南东、北西向展布。
2.图区地层发育特点：区内区内发育地层为Q4、J3、J2、P2、P1、C3、C2、C1、S1、O2地层。
根据地质图及地层产状特点，S1与C1之间为角度不整合接触关系；P1与J2为角度不整合接触关系；C3 与J1之间为角度不整合接触关系；Q4角度不整合于下伏各老地层之上。
地层分布特点：Q4主要分布于细水、东流水两侧低洼地带。
J3分布于图区的北西角，倾向约为315度，倾角24度。
J2分布于图区的北西部与南部倾向X度，倾角X度。
其他（略）。
3.图区褶皱构造特征：区内褶皱构造发育，褶皱总体展布方向（轴线走向）为NE45°。
由北西至南东依次分布有北庄向斜、暮云岭背斜、青岩顶向斜（倒转向斜）等。
各褶皱的要素（略）。
（二）绘制褶皱区剖面图1.剖面线的选择：选择区内垂直于主要褶皱的轴线延伸方向（构造线方向）。
2.地形曲线的绘制（同前）特别注意微地形的影响。
3.投影地质界线（同前），一定要准确。
4.Q4界线的处理与下伏地层界线的勾绘。
5.先绘制不整合面以上的地层与褶皱核部的地层，在绘制不整合面以下的地层和褶皱翼部的地层。
特别注意褶皱两翼的次级变化。
6.褶皱轴面产状的确定（见书）与剖面深部褶皱转折端位置的确定。
7.褶皱翼部地层产状不一致时，地层界线的勾绘（利用等厚原则）。
暮云岭地形地质图读图报告实习七2012.10.26暮云岭地形地质图读图报告第一章引言该图为暮云岭地区地形地质图，比例尺1︰25000。
工作区面积？？。
工作区最高点区内的青岩顶，海拔445m，最低点在区内北部及南部、南偏西方向，河谷两岸地区，标高为100m—200m左右。
相对高差为335m左右。
区内有独立山峰5个，清岩顶最高山峰，其次为暮云岭，再次为3个无名山峰；山峰相对高差在50m—150m之间。
区内有河谷3条，北部河流河谷较为陡峭，延伸约为800m左右，河谷源头具有南西→北东和南东→北西冲沟各1条，呈“Y”字形分布，主河谷流向自南西→北东，在流出山区后分叉成为2条河流，流向与源头冲沟流向相似，沟口发育有第四系洪积扇沉积；南西方向河流，主河谷延伸为2500m左右，上游具有南西→北东向冲沟一条，主河道流向，自区内中部沿青岩顶山脉北西侧流向北东→南西，在青岩顶以西，以近90°直角转弯流向转为北西→南东方向；区内近正南方向也有河流发育，主河道延伸长度为1500m左右，上游具有北西→南东流向的冲沟1条，主河道流向自北东→转为近正南。
整体地形为一山两坡，南坡海拔高于北坡，北西方向与南坡，沟、豁发育较好。
河谷延伸一般顺岩层走向沿两山之间的较低地带发育。
区内没有人烟，交通不便。

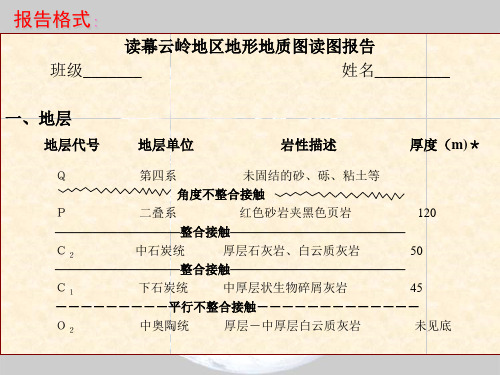

第二章地层分布、接触关系、构造形态区内地层共出露有4系8统地层。
分别为：奥陶系中统（O2）厚层石灰岩，石炭系下统（C11）粗中粒砂岩、底砾岩，石炭系下统（C12）钙质灰岩及灰岩夹层，石炭系下统（C13）黑色页岩灰岩互层，石炭系中统（C21）黑色页岩夹砂岩，石炭系中统（C 22）细粒泥质砂岩，侏罗系中统（J21）粉沙质页岩、下部为砾岩，第四系（Q h）泥沙和砾石。
区内地层，除第四系与侏罗统（J21）地层外，古生代地层均呈条带状新老相间分布；侏罗系中统（J21）地层分布在工作区北部；第四系地层分布于现代河流发育之地。
从出露岩层时代分析判断可知，出露地层奥陶系中统（O2）与石炭系地层之间缺失上奥陶上统（O3）——志留系（S）、泥盆系（D）的地层，应该存在一个“不整合”接触关系，具体接触类型尚待进一步分析之后才可确定。
