剖面图与断面图

断面图与剖面图的区别

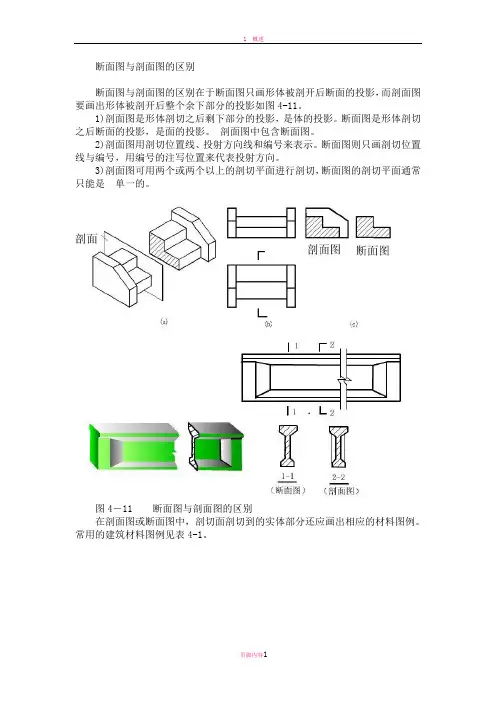

断面图与剖面图的区别在于断面图只画形体被剖开后断面的投影，而剖面图要画出形体被剖开后整个余下部分的投影如图4-11。

1)剖面图是形体剖切之后剩下部分的投影，是体的投影。

断面图是形体剖切之后断面的投影，是面的投影。

剖面图中包含断面图。

2)剖面图用剖切位置线、投射方向线和编号来表示。

断面图则只画剖切位置线与编号，用编号的注写位置来代表投射方向。

3)剖面图可用两个或两个以上的剖切平面进行剖切，断面图的剖切平面通常只能是单一的。

图4－11 断面图与剖面图的区别
在剖面图或断面图中，剖切面剖切到的实体部分还应画出相应的材料图例。

常用的建筑材料图例见表4-1。

表4-1 材料图例。

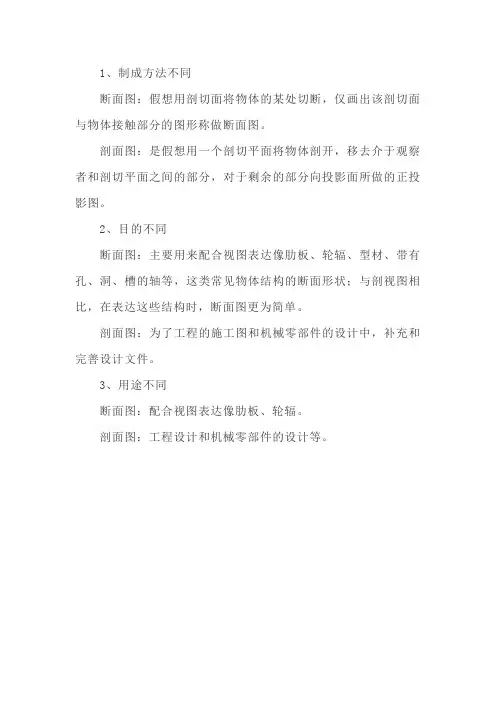

1、制成方法不同

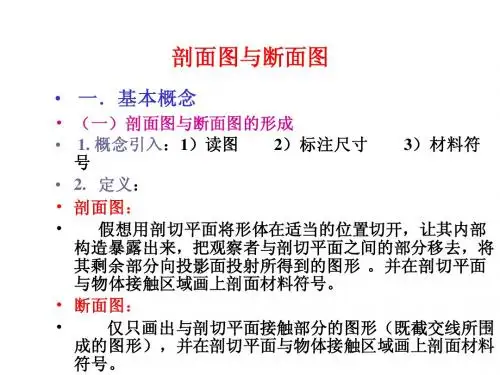

断面图：假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称做断面图。

剖面图：是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。

2、目的不同
断面图：主要用来配合视图表达像肋板、轮辐、型材、带有孔、洞、槽的轴等，这类常见物体结构的断面形状；与剖视图相比，在表达这些结构时，断面图更为简单。

剖面图：为了工程的施工图和机械零部件的设计中，补充和完善设计文件。

3、用途不同
断面图：配合视图表达像肋板、轮辐。

剖面图：工程设计和机械零部件的设计等。

剖面图和断面图的区别1.断面图又称截面图,它是形体被剖切后仅画出断面的正投影图。

2.断面图与剖视图的区别在于：断面图只画出剖切平面与形体接触的断面图形，至于剖切后按投射方向可能见到的形体其他部分的轮廓线的投影则不必画出。

而剖视图除画出断面的投影外，还应画出在投射方向所能见到部分的投影。

显然，断面图包含在剖视图之中。

断面图、其他表达方法 cad技术交流群：44072766一、知识要点1．断面图（1）断面图的概念（2）断面图的种类（移出断面、重合断面）2．其他表达方法（一）（1）局部放大图（2）规定画法二、教学设计断面图一定要讲清与剖视图的区别和共同点，断面图的应用场合。

掌握移出断面和重合断面的画法、标注，会根据不同机件和场合灵活应用这些方法。

简化画法的内容比较多，而且还很杂乱，在教材中有许多国家标准规定的画法介绍，教学中不一定面面俱到，可根据现场生产的需要、学生作业涉及到的表达方法有选择的讲解，没有介绍的内容今后在工作中若遇到相关内容可查书或国家标准，因此，如何查阅相关手册，大家从现在要引起重视。

三、重点、难点重点：各种断面图的画法、应用场合。

难点：局部放大图、各种规定画法。

四、课前准备准备两种断面图的机件模型或实物，尽可能多的收集现场的采用各种规定画法的生产图纸或实物。

熟悉课件、模型、机件、图纸。

五、教学内容（一）断面图1．断面图的概念假想用剖切平面将机件某处切断，仅画出断面的图形称为断面图。

断面图主要用来表示机件断面的形状。

断面图与剖视图的区别如图6—35所示。

图6—35 断面图与剖视图的区别2．断面图的分类（1）移出断面图移出断面图的轮廓线用粗实线绘制，画在视图的的外面，尽量配置在剖切位置的延长线上，一般情况下只须画出断面的形状，但是，当剖切平面通过回转曲面形成的孔或凹槽时，此孔或凹槽按剖视画，或当断面为不闭合图形时，要将图形画成闭合的图形。

完整的剖面标记三部分组成：粗短线表示剖切位置，箭头表示投影方向，拉丁字母表示断面图名称。
