【推荐下载】光敏定位超高光学分辨率显微镜系统

光敏定位显微镜原理
光敏定位显微镜（PhotosensitiveLocalization microscope，简称PSLM）是一种利用激光脉冲对生物样品中分子的定位进行成像的显微镜。

其原理基于荧光标记分子的光学双稳态特性，即通过激发态寿命短的特点，将荧光分子标记在需要定位的位置，然后利用激光脉冲对分子进行扫描成像。

具体来说，PSLM的成像过程包括以下几个步骤：激发态寿命短的特性：利用激光脉冲对样品进行激发，使得标记分子进入激发态。

由于激发态寿命非常短（通常只有纳秒级别），因此分子在激发态下的寿命非常短暂，只有短暂的时间窗口可以进行成像。

激光脉冲扫描：利用高速相机或激光脉冲对样品进行扫描，以获取分子在空间上的定位信息。

由于分子在激发态下的寿命非常短暂，因此需要通过快速扫描的方式获取分子的空间分布信息。

成像：根据分子在空间上的定位信息，利用图像处理算法对分子进行成像。

成像过程中，需要考虑分子在不同位置的荧光强度以及荧光寿命等因素，以确保成像结果的准确性。

总之，光敏定位显微镜通过利用激光脉冲对生物样
品中分子的定位进行成像，可以实现对分子在空间上的定位信息的高分辨率成像。

超分辨率显微镜原理
超分辨率显微镜是一种通过克服传统显微镜的分辨率限制，能够达到更高分辨率的显微镜技术。

其原理主要基于超分辨率成像方法，包括以下几种常见方法：
1. 点扩散函数重建（PSF Reconstruction）：该方法通过量子点等微小发光点的扩散效应，测量系统的点扩散函数（PSF），
并利用逆过程重建样品的高分辨率图像。

通过巧妙选择合适的激发强度和探测方式，可以有效地提高显微镜的分辨率。

2. 结构光显微镜（Structured Illumination Microscopy，SIM）：该方法利用具有特殊图案结构的光源照射样品，通过高频投影的多个子光束和频率分析技术，得到叠加图像，从而在频域上提高了分辨率。

SIM可以将衍射极限下的分辨率提高约2倍。

3. 刺激发射退火显微镜（Stimulated Emission Depletion Microscopy，STED）：该方法利用激光在大约50纳米范围内
激发荧光标记物，然后通过使用另一束特定的激光束使被激发的标记物发生受激发射退火（STED），从而限制只有核心激
发点发光，提高了分辨率。

4. 单分子定位显微镜（Single Molecule Localization Microscopy，SMLM）：该方法利用碰撞助熄灭的性质，使被标记的单个分子在短暂亮起的过程中精确地定位，通过多个分子的多次定位获得高分辨率的图像。

SMLM能够将分辨率提高到纳米级别，并广泛应用于生物学研究。

这些超分辨率显微镜原理的引入，使得科研人员在微观世界中获得了更为清晰、准确的图像，从而更深入地理解生物学和物理学的相关问题。

超高分辨率显微镜技术的研究及应用近年来，随着科技的不断发展，人类对于微观世界的探索也越来越深入。

而超高分辨率显微镜技术的发展更是为我们揭开了微观世界的神秘面纱，使得我们能够更加深入地研究原子、分子和纳米级别的物质结构和性质。

本文将介绍超高分辨率显微镜技术的基本原理、研究进展以及应用领域等方面的内容。

一、基本原理超高分辨率显微镜技术是一种基于电子束、离子束、探针等方法，利用物质与射线相互作用而获得样品局部结构和性质信息的技术。

其中，电子束显微镜是最为常见和先进的超高分辨率显微镜技术之一。

其基本原理是利用高能电子穿透固体样品时所发生的散射和透射现象，通过对透射电子的成像和分析，可以得到样品的组成、结构和性质信息。

由于电子束波长远远小于光学波长，因此电子显微镜比光学显微镜具有更高的空间分辨率，目前已经达到了亚埃级别。

二、研究进展随着材料科学、生物科学、纳米科学等领域的不断发展，超高分辨率显微镜技术也得到了迅猛的发展。

其中，场发射扫描电镜（FESEM）、透射电镜（TEM）和原子力显微镜（AFM）等技术已经广泛应用于材料、生物、能源等领域，成为了研究和开发新材料、新能源、新药物等的重要手段。

在材料科学领域，超高分辨率显微镜技术广泛应用于材料表面形貌、界面结构、晶体缺陷、成分分析等方面的研究。

通过电子束显微镜等技术，研究人员可以观察到许多微观结构特征，如纳米粒子的分布、晶格缺陷、电子束诱导的化学反应等，从而掌握更多有关材料微观结构和性质的信息，为材料的合成、加工和应用提供了重要的参考。

在生物科学领域，超高分辨率显微镜技术广泛应用于细胞、分子等微观结构的研究。

通过电子束显微镜等技术，研究者可以观察到许多细胞、分子等微观结构的构成和形态，如蛋白质、RNA、DNA等。

这些信息对于生物科学研究中的分子生物学、细胞学、生物物理学等领域都有着重要的意义，有助于人们深入研究生命现象的本质和机理，进一步揭示生物系统的运作原理。

超分辨率荧光显微技术的原理和进展超分辨率荧光显微技术是一种用于观察细胞和生物分子的显微镜技术，具有比传统荧光显微镜更高的分辨率，可以更清晰地分辨出细胞和生物分子的结构和功能。

其原理基于物理学原理和计算机算法，通过精确的荧光标记和高分辨率成像技术，实现了对生物结构的超分辨率观察。

本文将介绍超分辨率荧光显微技术的原理和进展。

1.超分辨率荧光显微技术的原理抑制光的衍射：传统光学显微镜无法突破维恩衍射极限，限制了其分辨率。

超分辨率荧光显微技术利用光的非线性响应和光学调制技术，使得衍射限制得以突破。

例如，利用单分子荧光显微技术，可以将荧光标记的分子在时间上进行“开关”，只有少数分子发出荧光，可以精确定位每个分子的位置。

利用这种方法，可以获得超分辨率的图像。

图像重建算法：超分辨率荧光显微技术还依赖于一系列图像处理技术，如重建算法和数据解析算法。

这些算法能够在获得低分辨率图像的基础上，通过处理和分析图像数据，恢复出高分辨率的图像。

常见的算法有结构光超分辨率显微镜（SR-SIM）、单分子定位显微镜（SMLM）等。

这些算法通过统计学原理和概率分析等方法，提高图像的分辨率和清晰度。

2.超分辨率荧光显微技术的进展（1）结构光超分辨率显微镜（SR-SIM）：这种技术是利用结构光的干涉原理，通过调整光源的相位和频率，实现对样本的超分辨率成像。

SR-SIM技术能够将样本的分辨率提高到约100 nm，从而观察到更细微的结构。

（2）单分子定位显微镜（SMLM）：SMLM技术利用荧光标记的分子在时间上进行“开关”，只有少数分子发出荧光，可以精确定位每个分子的位置。

通过收集大量分子的位置信息，可以恢复出高分辨率图像。

SMLM 技术的分辨率可以达到10 nm左右，成为最高分辨率的超分辨率显微技术之一（3）受限激发荧光显微镜（STED）：STED技术是一种利用激光束的光强分布来抑制荧光的发射，从而实现超分辨率成像的方法。

STED技术的分辨率可以达到几十纳米，可以观察到更小的细胞结构和分子组装。

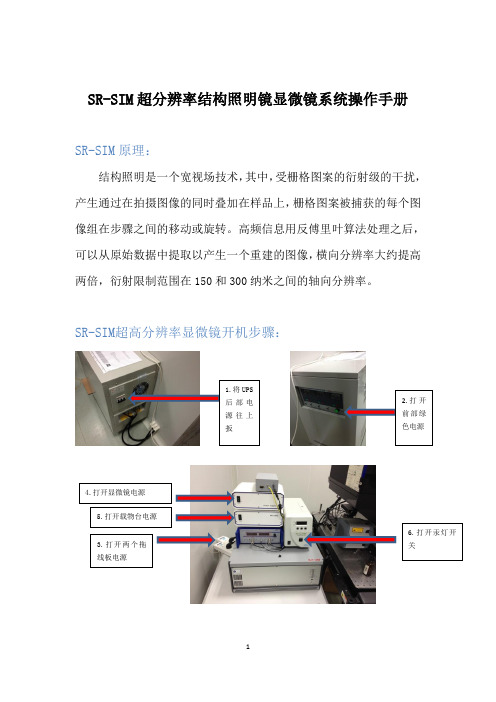

SR-SIM 超分辨率结构照明镜显微镜系统操作手册SR-SIM 原理：结构照明是一个宽视场技术，其中，受栅格图案的衍射级的干扰，产生通过在拍摄图像的同时叠加在样品上，栅格图案被捕获的每个图像组在步骤之间的移动或旋转。

高频信息用反傅里叶算法处理之后，可以从原始数据中提取以产生一个重建的图像，横向分辨率大约提高两倍，衍射限制范围在150和300纳米之间的轴向分辨率。

SR-SIM 超高分辨率显微镜开机步骤：1.将UPS 后部电源往上扳2.打开前部绿色电源3.打开两个拖线板电源4.打开显微镜电源5.打开载物台电源6.打开汞灯开关7.打开电脑注意：所有带三角警示标记的保育器开口都要关紧，避免激光照射！Zeiss SR-SIM镜头配有10X/dry、63X/1.46Oil、63X/1.57Oil、100X/1.57OilELYRA S.1 软件基本操作流程1.SR-SIM Workflow-Acqisition（图像获取）1)目镜找视野1.选择Locate选项卡4.观察完毕后点击Oculars offline2.选择Oculars online3.选择BF（明场）或者Fset77（荧光）Fset77为双色滤片，能同时观察488nm，561nm2)图像获取1.选择需要的图像分辨率2.选择需要的rotation ，一般选5次8.选择相应的伪彩9.如有多通道可通过点击加号增加通道，每个通道重复步骤1-81.选择相应的激发波长2.通常设置激光强度为2，并在此基础上调节3.曝光时间为100ms，并在此基础上调节4. EMCCD增益(EMCCD Gain)为40，并在此基础上调节10.温度提示为红色时，仪器不能使用。

等仪器降至相应温度方可使用注意：通常405nm的激光需设置较高的参数！5.点击SIM选项卡6.在勾选所需要的激光波长之后，系统会自动选择最佳的光栅（基于所选择的物镜和激发光）使用者仍可以手动改变所需的光栅7. 手动选择所需的滤片（系统不会自动选择）10.点击Continuous进行预览并调节参数11.点击Snap进行单张图片活图3) 获取三维图像1.选择Center2.将图像调节至焦平面，点击Center3.点击向下箭头4.点击Interval5.点击Smallest 数值6.选择需要的张数，一般为10-21张7.点击StartExperiment 开始获图2.SR-SIM Workflow – Processing（图像处理）1.点击Processing2.选择StructuredIllumination,点击右边的小三角，以展开条目.选择StructuredIllumination3.选择需要处理的SIM图像4.点击Select7.点击Apply5.点击Automatic6.选择SR-SIM+Wild field3.最亮点投影4.点击Apply1.点击Maximum intensity projection3.点击Select2.点击需要处理的图像此时得到的图片为不同z轴上最亮点的投影。

超高分辨率显微成像技术的应用随着科学技术的不断发展，超高分辨率显微成像技术的应用已经成为了当前微观世界研究领域中的热点和重点之一。

它具有高分辨率、高清晰度、高灵敏度、高速度等特点，能够帮助科学家们更深入地观察和研究微观世界中的各种现象和物质结构，极大地推动了微观领域的研究进展。

一、超高分辨率显微成像技术的基本原理超高分辨率显微成像技术是指使用高分辨率的显微成像设备进行微观世界的观察和研究。

这类设备通常采用光学、电子、原子力等不同的成像原理和技术，可以帮助我们观察和研究各种微观结构和物质特性。

其中，基于光学原理的超高分辨率显微成像技术最为常见，例如：荧光共聚焦显微镜（ confocal fluorescence microscopy）、受限光学超分辨率显微镜（stimulated emission depletion microscopy, STED microscopy）、单分子荧光成像技术( single molecule super-resolution imaging)等等。

这些技术都能够通过特殊的成像原理、样品制备和数据处理等手段，在显微成像领域内实现高分辨率的成像，帮助科学家们更好地研究材料、生物、医学等领域的相关问题。

二、超高分辨率显微成像技术在生物领域的应用生物领域是超高分辨率显微成像技术得到广泛应用的领域之一。

这是因为生物体系中含有高度有序的分子、细胞等结构，需要高分辨率的成像技术才能很好地观察细胞表面、细胞互作、病毒等微观生物结构，从而解答生命科学领域中的众多问题。

例如，荧光共聚焦显微镜技术广泛应用于生物领域的成像研究。

结合荧光标记技术，荧光共聚焦显微镜可以实现高强度、高灵敏度的成像，观察到过去无法被发现的极微小的细胞组成结构和细胞生理学的过程，如透明的细胞、活细胞内部分子、原生动物等等。

因此，该技术在生物领域中有着广泛的应用前景，可以帮助科学家们更深入地研究细胞机制、病原微生物、疾病的发生机理等诸多问题。

光学高分辨率成像技术的研究光学高分辨率成像技术是一种可以将物体细节展现的成像方法。

由于其分辨率高、清晰度好的特点，这种技术已经被广泛应用在生物医学、材料科学、电子微观、纳米技术等领域。

本文将探讨光学高分辨率成像技术的研究现状及未来发展方向。

一、激光扫描共聚焦显微镜激光扫描共聚焦显微镜（confocal laser scanning microscope，CLSM）是一种高分辨率的成像技术，采用非常纤细的激光束对样品进行扫描，只聚焦扫描光束经过的一个非常小的区域，以光子计数方式获得图像信息。

CLSM可以对活体细胞进行成像，硬组织也可以进行成像。

由于其高分辨率、高灵敏度、灵活性和非侵入性，已被广泛应用于生物医学研究，如观察及分析细胞结构、细胞膜、核质、胞质道路等。

同时，CLSM也可用于纸张、油画、文物等材料的非破坏性检测和分析。

CLSM成像方法已成为生物显微镜领域的重要工具之一，也是现代生物医学研究的核心技术。

二、多光子激发荧光显微镜多光子激发荧光显微镜（multi-photon excitation fluorescence microscopy，MPEF）是一种使用长波长光子在微观区域激发荧光的技术。

与其他光学显微技术相比，MPEF具有高分辨率、高光学穿透深度、对细胞活性的不干扰等优点。

MPEF技术的应用范围很广，如生物医学研究、材料科学、纳米技术等领域。

在生物医学研究方面，MPEF技术主要用于三维图像重建和活细胞成像，同时也可以用于探究蛋白质结构和功能以及药物相互作用。

在材料科学领域，MPEF技术可用于分析材料的结构、染色和形态。

在纳米技术领域，MPEF技术则可以用于制备和研究纳米材料以及纳米器件。

三、光学相干层析成像光学相干层析成像（optical coherence tomography，OCT）是一种用于无损成像人体活体组织的方法。

OCT技术是基于光波的干涉原理，利用光子束与样品内部的反射、折射或散射的光子的干涉，以获得高分辨率的图像。

超分辨率光学显微成像技术超分辨率光学显微成像技术是一种通过光学方法实现超出传统光学显微镜分辨率极限的成像技术。

传统光学显微镜由于受到衍射极限的限制，其分辨率受到了严重的限制，无法观察到微观尺度下的细节。

而超分辨率光学显微成像技术的出现，为科学研究和生物医学领域带来了革命性的突破，使得研究人员能够观察到更加细微的结构和过程，为科学研究提供了强大的工具和支持。

超分辨率光学显微成像技术主要包括结构光显微镜、单分子荧光显微镜、受限光学激发显微镜等多种技术手段。

这些技术手段通过不同的原理和方法，实现了超出传统光学显微镜分辨率极限的成像效果，为科学研究提供了更加清晰和详细的图像信息。

结构光显微镜是一种基于结构光原理的成像技术，通过在样本表面投射特殊的结构光，利用样本对结构光的干涉或衍射效应，实现对样本的高分辨率成像。

这种技术在生物医学领域得到了广泛的应用，可以观察到细胞和组织的微观结构，为研究细胞生物学和病理学提供了重要的帮助。

单分子荧光显微镜是一种能够实现单个荧光标记物的高分辨率成像技术，通过对样本中的单个荧光标记物进行定位和成像，可以实现纳米尺度下的成像分辨率。

这种技术在生物分子和细胞内部结构的研究中具有重要意义，可以观察到生物分子的动态行为和相互作用过程，为生命科学研究提供了重要的实验手段。

受限光学激发显微镜是一种基于受限光学激发效应的成像技术，通过在样本表面引入受限光学激发效应，可以实现对样本的超分辨率成像。

这种技术在材料科学和纳米技术领域具有重要的应用，可以观察到纳米尺度下的材料结构和性质，为材料设计和制备提供了重要的参考和指导。

总的来说，超分辨率光学显微成像技术的出现，为科学研究和生物医学领域带来了革命性的突破，为研究人员提供了强大的工具和支持。

随着技术的不断发展和完善，相信超分辨率光学显微成像技术将在更多领域展现出其巨大的潜力和应用前景。

高分辨率显微镜的原理和应用引言高分辨率显微镜是近年来发展迅猛的仪器设备之一。

其原理通过利用光学的高能辐射，可以将样品的细微结构无损地观测并分析。

高分辨率显微镜在生物学、材料科学、纳米技术等领域都有广泛的应用，本文将探讨其原理和应用。

一、高分辨率显微镜的基本原理1. 抑制光的衍射现象高分辨率显微镜的核心原理是抑制光的衍射现象。

在光学显微镜中，由于光的波长有限，当光通过样品时，会发生衍射现象，导致细小结构的模糊。

为了解决这个问题，高分辨率显微镜采用了多种方法，如束缚光、激光脉冲激发等，从而压缩光波的照射范围，提高分辨率。

2. 利用高能辐射高分辨率显微镜使用的是高能辐射，如电子束、X射线等。

相比光的波长，高能辐射具有更短的波长，因此具有更高的分辨率。

通过控制高能辐射的入射角度和强度，可以观察到样品的细微结构，甚至揭示出原子的排列方式。

二、高分辨率显微镜的应用1. 生物学领域高分辨率显微镜在生物学领域具有广泛的应用。

通过高分辨率显微镜，科学家可以观察到细胞的微观结构、细胞器的活动过程等。

这对于研究细胞的功能和调控机制具有重要意义。

例如，科学家使用高分辨率显微镜观察到了细胞内的微型运输系统，揭示了细胞内物质运输的机制。

2. 材料科学领域在材料科学领域，高分辨率显微镜被广泛应用于材料的表面分析和纳米技术领域。

通过高分辨率显微镜，科学家可以观察到材料的晶体结构、晶面的排列方式等。

这对于研究材料的力学性能、热学性质等具有重要意义。

例如，科学家使用高分辨率显微镜观察到了纳米颗粒的排列方式，为纳米材料的制备和应用提供了基础。

3. 纳米技术领域高分辨率显微镜在纳米技术领域的应用也非常广泛。

通过高分辨率显微镜，科学家可以观察到纳米级别的材料和结构。

这对于纳米材料的制备和性能调控具有关键作用。

例如，科学家使用高分辨率显微镜观察到了纳米线的生长过程，并揭示了纳米线生长的机制。

结论高分辨率显微镜的原理和应用在不同领域都起到了重要作用。
