显微成像原理
显微成像原理是指利用显微镜对微小的物体进行观察和成像的原理。
显微成像的基本原理是通过光学放大作用使物体的细节显现出来。
在光学显微镜中，光线首先经过物镜透镜，然后通过眼镜或相机的接眼镜。
物镜透镜将物体上的光线汇聚到焦平面上，并形成对物体进行放大的实像。
接眼镜或相机的功能是将焦平面上的图像放大到观察者能够看清的程度。
而电子显微镜则是利用电子束的散射和电子透射的原理进行成像。
在光学显微镜中，重要的成像原理包括放大原理、分辨率原理和对比度原理。
放大原理是指物镜透镜能够将样品放大到显微观察的尺寸。
物镜透镜的放大倍数取决于其焦距和物眼组距的比值。
分辨率原理是指显微镜的最小分辨单元，即最小可以分辨的两个点之间的最小距离。
分辨率取决于物镜的数值孔径，数值孔径越大，分辨率越高。
对比度原理是指样品上的细节在显微镜中能否清晰可见。
对比度取决于样品的吸光性和显微镜的照明方式。
电子显微镜的成像原理则是利用电子束的性质进行成像。
电子束可以通过样品并在荧光屏或探测器上形成图像。
电子显微镜有更高的分辨率和更大的放大倍数，可用于观察更小的物体。
综上所述，显微成像原理是通过光学或电子束的放大和成像特性，使微观物体的细节在显微镜中可见。
显微镜成像的原理
显微镜成像的原理是通过光线的折射、反射和透射，以及镜头系统的调节和放大功能，使微小物体放大并能够被人眼观察到。
具体来说，显微镜成像的原理有两个主要方面：
1. 光学放大原理：光线从被观察物体上反射或透射后，通过物镜聚焦。
物镜会使光线发生折射，并将光线聚焦到物镜焦点上，形成一个放大的实像。
然后通过目镜，将实像再次放大，观察者通过目镜看到的是一个放大的虚像。
物镜和目镜的组合通过不同放大倍数的调节，使微小物体可以清晰可见。
2. 分辨率原理：显微镜的分辨率指的是能够清晰分辨的最小物体尺寸。
分辨率与光波的波长以及光学系统的参数（如数值孔径）有关。
通过使用特定的光源和光学元件，能够提高显微镜的分辨率。
例如，使用紫外光源可以使波长更短，从而提高分辨率。
调节物镜和目镜的焦距和位置，可以使光线尽可能地接近光轴，进一步提高显微镜的分辨率。
总结起来，显微镜的成像原理是通过物镜和目镜的组合，利用光线的折射和反射，以及镜头的调节和放大功能，将微小物体放大并形成可见的图像。
光学显微镜中的分辨率与成像原理光学显微镜是一种常用的科学仪器，它能够让我们观察到微观世界中微小的细胞、组织甚至分子层面的细节。
然而，我们或许并没有意识到，显微镜的分辨率和成像原理是如何影响我们所看到的图像的。
本文将探讨光学显微镜中的分辨率与成像原理的相关知识。
要理解显微镜的分辨率，我们首先需要了解一些基本原理。
在光学显微镜中，光通过透镜系统后，会在焦平面上产生一个聚焦后的图像，也就是我们在目镜中看到的物体。
但是，由于光的折射和衍射现象，导致图像的细节受到了一定的限制，即我们常说的分辨率。
光的折射是指当光从一种介质进入到另一种介质时，会改变其传播方向。
这就意味着当光通过透镜系统中的透镜时，由于光的折射现象，会导致图像发生畸变。
这种畸变也会影响到我们观察到的图像质量和分辨率。
光的衍射则是指光通过一个或多个孔径或障碍物时，会沿着波的传播方向发生弯曲和扩散。
这就意味着当光通过显微镜中的孔径、物镜和目镜等光学元件时，会发生衍射现象，造成图像的模糊和细节的损失。
衍射现象是限制光学显微镜分辨率的主要因素之一。
折射和衍射是光学系统中不可避免的物理现象，也是显微镜图像分辨率的主要限制因素。
为了解决这个问题，科学家们通过改进光学系统的设计和制造工艺，提高了显微镜的分辨率。
其中一个重要的突破是发展了折射率更高的透镜材料，如高倍率的近视眼玻璃，使得图像的畸变减少。
另一个突破是使用更小的孔径和更低的光波长，以减小衍射现象的影响，从而提高分辨率。
然而，即使有了这些技术改进，显微镜的分辨率也存在一定的限制。
这是由于分辨率的极限取决于光的波长和孔径的大小。
根据衍射理论，分辨率可以通过以下公式计算：分辨率= 0.61 * λ / NA，其中λ是光的波长，NA是数值孔径。
这个公式告诉我们，当光的波长越小和数值孔径越大时，分辨率就会越高。
因此，要想获得更高的显微镜分辨率，就需要使用更高分辨率的目镜和物镜，并选择适当的光波长。
总结起来，光学显微镜中的分辨率与成像原理密切相关。
光学显微镜成像原理与技术光学显微镜是一种常见且广泛应用的科学仪器，它通过利用光的特性来观察微观世界中的细小结构和微生物。
在现代科学研究和医学领域中，光学显微镜被广泛应用于细胞观察、组织分析、药物研发等方面。
本文将介绍光学显微镜的成像原理与技术。
光学显微镜的成像原理基于光的折射和散射现象。
当光线从一种介质进入另一种介质时，由于两种介质的折射率不同，光线会发生折射。
这种折射现象使得显微镜中的光线能够通过样本，从而观察到样本的细节。
光学显微镜的成像原理还涉及到光的散射现象。
当光线通过样本时，样本中的微小颗粒或结构会散射光线。
这些散射光线会进入显微镜的物镜，然后通过目镜进入观察者的眼睛。
通过调节物镜和目镜的焦距，观察者可以观察到样本的放大图像。
为了获得更高的放大倍数和更清晰的图像，光学显微镜还采用了一些技术。
其中一个重要的技术是调焦。
调焦是通过移动物镜和目镜的位置来调整光线的聚焦点，从而使得观察者能够获得清晰的图像。
调焦技术可以通过手动调节或者电动调节来实现。
另外，光学显微镜还可以使用不同的镜头来改变放大倍数。
常见的物镜有低倍物镜、高倍物镜和油浸物镜等。
低倍物镜通常用于观察大范围的样本，而高倍物镜和油浸物镜则用于观察细小结构。
除了调焦和镜头选择，光学显微镜还可以使用一些特殊的技术来改善成像质量。
例如，显微镜中常使用的干涉仪可以减少光的干扰，提高图像的对比度。
另外，还可以使用荧光染料来标记样本，使得观察者能够更清晰地观察到样本中的特定结构。
光学显微镜的发展历史可以追溯到17世纪，当时荷兰科学家安东尼·范·李文虎克发明了第一台显微镜。
随着科学技术的进步，光学显微镜不断改进和升级，现代的光学显微镜已经可以实现高分辨率成像，甚至可以观察到纳米级别的结构。
除了传统的光学显微镜，现代科学研究还涌现出一些新型的显微镜技术。
例如，近年来发展起来的荧光显微镜技术可以通过荧光标记来观察样本中的特定分子。
初二物理显微镜成像原理
光学显微镜是一种用于观察视频图像，分析
物体的光学仪器。
它通过一个聚焦镜头，使得物体的影像以光束的方式进入体系，在光学系统中经过多次反向反射，得到一个放大的影像，从而实现在视野上观察到物体的详细状况。
显微镜的成像原理与光的相关特性有关。
光从空间中射到物体表面，由物体表面产生反射，把光束反射到显微镜的物镜上，聚集在被聚焦的焦点上，从而形成一个放大的影像。
二、大体显微镜成像原理
大体显微镜是一种可以用来观察宏观和微观景象的光学显微镜。
它通过一组放大镜头来增加光束的亮度，从而实现放大的效果，达到更清晰地观察物体的细节。
大体显微镜的成像原理也是类似于光学显微镜的成像原理，只不过它采用的是多组放大镜头来把物体的影像进行多次反射，从而实现放大的效果。
三、初二物理显微镜成像原理
初二物理显微镜是一种用于实验教学的物理仪器，由于其相对较高的教学价值，受到越来越多的注意。
它主要是利用物理原理，利用引力或电磁力的作用来使物体聚焦，实现放大，达到观察物体的细节的目的。
初二物理显微镜的成像原理有两种：一种是利用引力作用使物体聚焦，实现物体放大，从而更加详细的观察物体细节；另一种是利用
电磁力的作用，利用磁铁物体聚焦，实现物体放大，从而更加精细地观察物体细节。
光学显微镜成像原理光学显微镜是一种利用光学原理来观察微观物体的仪器。
它通过透镜和光学系统将被观察物体的细微结构放大，使人们能够观察到肉眼无法看见的微小细节。
光学显微镜的成像原理是基于光的折射、散射和干涉现象，下面将详细介绍光学显微镜的成像原理。
首先，光学显微镜的成像原理与物体的透明度有关。
当光线照射到透明的物体上时，一部分光线会被物体表面反射，另一部分光线会穿透物体并发生折射。
这些被反射和折射的光线会通过物镜聚焦到目镜中，形成放大后的物体影像。
因此，透明度是影响物体在光学显微镜下成像清晰度的重要因素。
其次，光学显微镜的成像原理还与光的波动特性有关。
当光线通过物体时，会发生散射现象，使得物体的边缘和细微结构产生光的衍射。
这些衍射光线会干扰原本的光线，形成干涉条纹，从而影响成像的清晰度。
因此，光学显微镜在成像过程中需要考虑光的波动特性，以减小衍射和干涉现象对成像质量的影响。
此外，光学显微镜的成像原理还与光的折射率有关。
当光线通过不同介质的界面时，会发生折射现象，使得光线的传播方向发生改变。
在光学显微镜中，物镜和目镜之间的空气和玻璃之间的界面会产生折射，影响光线的聚焦和成像质量。
因此，光学显微镜的成像原理需要考虑介质的折射率对光线传播的影响。
最后，光学显微镜的成像原理还与光线的聚焦和放大有关。
通过透镜和光学系统的设计，光学显微镜能够将被观察物体的细微结构放大，使其能够在目镜中清晰可见。
在成像过程中，光学显微镜需要通过调节物镜和目镜的焦距，使得光线能够在样本表面聚焦并形成清晰的影像。
同时，光学显微镜还需要通过适当的放大倍数，使得被观察物体的细节能够被放大并观察到。
总之，光学显微镜的成像原理是基于光的折射、散射和干涉现象，通过透镜和光学系统将被观察物体的细微结构放大，使人们能够观察到肉眼无法看见的微小细节。
在实际应用中，光学显微镜的成像原理需要考虑物体的透明度、光的波动特性、介质的折射率以及光线的聚焦和放大，以获得清晰的成像效果。

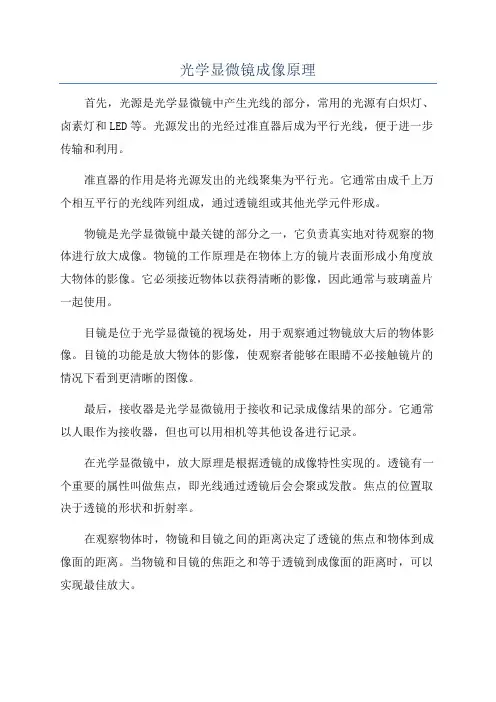

光学显微镜成像原理首先，光源是光学显微镜中产生光线的部分，常用的光源有白炽灯、卤素灯和LED等。
光源发出的光经过准直器后成为平行光线，便于进一步传输和利用。
准直器的作用是将光源发出的光线聚集为平行光。
它通常由成千上万个相互平行的光线阵列组成，通过透镜组或其他光学元件形成。
物镜是光学显微镜中最关键的部分之一，它负责真实地对待观察的物体进行放大成像。
物镜的工作原理是在物体上方的镜片表面形成小角度放大物体的影像。
它必须接近物体以获得清晰的影像，因此通常与玻璃盖片一起使用。
目镜是位于光学显微镜的视场处，用于观察通过物镜放大后的物体影像。
目镜的功能是放大物体的影像，使观察者能够在眼睛不必接触镜片的情况下看到更清晰的图像。
最后，接收器是光学显微镜用于接收和记录成像结果的部分。
它通常以人眼作为接收器，但也可以用相机等其他设备进行记录。
在光学显微镜中，放大原理是根据透镜的成像特性实现的。
透镜有一个重要的属性叫做焦点，即光线通过透镜后会会聚或发散。
焦点的位置取决于透镜的形状和折射率。
在观察物体时，物镜和目镜之间的距离决定了透镜的焦点和物体到成像面的距离。
当物镜和目镜的焦距之和等于透镜到成像面的距离时，可以实现最佳放大。
目镜的作用是进一步放大物镜的实像。
目镜的构造使得光线以相对较大的角度进入观察者的眼睛，从而使眼睛能够看到放大的实像。
总之，光学显微镜的成像原理是在光源发出的光线经过准直器的处理后，通过物镜对待观察的物体进行放大成像，然后通过目镜使得放大后的物体影像观察者能够看到。
这一过程是基于透镜的折射和衍射原理以及透镜的放大特性实现的。
光学显微镜的成像原理是科学研究和生活实践中广泛应用的原理，为我们更好地观察微观世界提供了有力的工具。
光学显微镜的成像原理光学显微镜是一种常见的实验室工具，用于观察生物和化学样品的微观结构。
在使用光学显微镜时，我们需要了解一些基本的成像原理，这对于正确使用和解读显微镜图像非常重要。
光学显微镜的基本构造包括光源、凸透镜、物镜、目镜和样品台。
光源提供光线，凸透镜将光线聚焦，物镜放置在样品下方，将样品上的光线聚焦在目镜中，最终形成放大的图像。
下面我们将详细介绍光学显微镜的成像原理。
1. 折射和反射在光学显微镜中，光线的折射和反射是非常重要的原理。
当光线从一种介质（如空气）进入另一种介质（如水或玻璃）时，它会发生折射。
这意味着光线的方向发生了改变，因为光线速度在不同介质中不同。
这种折射现象可以通过斯涅尔定律来计算。
另一方面，当光线遇到表面时，它会发生反射。
这种反射可以是镜面反射或漫反射。
镜面反射是指光线遇到光滑表面时的反射，如镜子或金属表面。
漫反射是指光线遇到粗糙表面时的反射，如纸张或织物。
在显微镜中，我们通常使用反射或漫反射的光线来照亮样品，使其更容易观察。
2. 放大和分辨率光学显微镜的主要功能是放大样品。
放大率是指样品在显微镜中放大的倍数。
例如，如果一个样品在显微镜中放大了100倍，那么我们将看到一个比实际大小大100倍的图像。
然而，放大率并不是唯一重要的因素。
分辨率也是非常重要的。
分辨率是指显微镜能够分辨的最小距离。
这取决于光线的波长和显微镜的设计。
例如，如果两个物体之间的距离小于显微镜的分辨率，那么这两个物体将被视为一个物体。
分辨率可以通过Abbe公式来计算，该公式考虑了光线的波长和目镜和物镜的焦距。
3. 对比度对比度是指图像中不同区域之间的亮度差异。
对比度越高，不同区域之间的差异越明显。
在显微镜中，对比度很重要，因为它可以帮助我们分辨样品中的不同部分。
对比度可以通过调整光源的亮度和样品的染色来改变。
4. 染色在显微镜中观察样品时，染色是常用的技术之一。
染色可以增强样品的对比度，并帮助我们更清晰地观察细胞和组织结构。
光学显微镜的工作原理光学显微镜是一种利用光学系统放大微小物体的仪器，它在科学研究、医学诊断、生物学观察等领域有着广泛的应用。
光学显微镜的工作原理主要基于光的折射、散射和衍射等现象，通过透镜和物镜的组合来放大被观察物体的细节，使人类能够观察到肉眼无法看到的微小结构。
下面将详细介绍光学显微镜的工作原理。
1. 光源光学显微镜的工作原理首先需要一个光源，通常是白炽灯或荧光灯。
光源发出的光线通过准直器聚焦成平行光线，然后通过准直透镜聚焦到物镜的焦点上。
光源的亮度和稳定性对显微镜成像的清晰度和稳定性有着重要影响。
2. 物镜和目镜光学显微镜主要由物镜和目镜两部分组成。
物镜是放置在样品上方的透镜，其焦距较短，能够放大被观察物体的细节。
目镜是放置在物镜下方的透镜，其焦距较长，用于放大物镜成像后的物体。
物镜和目镜的焦距和放大倍数决定了显微镜的总放大倍数。
3. 物体成像当被观察的物体放置在物镜的焦点附近时，物镜将物体发出的光线折射、散射和衍射后成像。
物镜将物体的细节放大后形成实际像，这个实际像是倒立的。
目镜再次放大这个实际像，使其变成正立的虚拟像，供观察者观察。
4. 放大倍数光学显微镜的放大倍数是由物镜和目镜的焦距和放大倍数决定的。
物镜的放大倍数通常比目镜大，这样可以获得更高的总放大倍数。
光学显微镜的总放大倍数可以通过物镜倍数乘以目镜倍数来计算。
5. 分辨率光学显微镜的分辨率是指显微镜能够分辨的最小距离，也就是两个点之间的最小距离。
分辨率取决于光的波长和光学系统的性能。
提高显微镜的分辨率可以使用更短波长的光源、提高光学系统的质量等方法。
6. 调焦光学显微镜通过调节物镜和目镜的位置来实现对被观察物体的清晰成像。
调节物镜和目镜的位置可以改变光线的聚焦位置，从而调节成像的清晰度。
通常先用物镜粗调焦，再用目镜细调焦，以获得最清晰的成像效果。
总结：光学显微镜的工作原理是利用光学系统将被观察物体的细节放大成像，使人类能够观察到微小结构。
物体介于物镜的焦距和二倍焦距之间，成倒立放大的实相，据凸透镜成像规律，知实相在异侧二倍焦距之外。
实相位于目镜焦点或者焦点之内，被再次放大，形成放大的虚像。
而人的眼睛是可以看到虚像的（这个原理自然清楚）。
要搞清显微镜的使用原理，就得对物理中的凸透镜成像有所理解。
{ 只有当物体对人眼的张角不小于某一值时，肉眼才能区别其各个细部，该量称为目视分辨率ε。
在最佳条件下，即物体的照度为50~70lx及其对比度较大时，可达到1'。
为易于观测，一般将该量加大到2'，并取此为平均目镜分辨率。
物体视角的大小与该物体的长度尺寸和物体至眼睛的距离有关。
有公式y=Lε
距离L不能取得很小，因为眼睛的调节能力有一定限度，尤其是眼睛在接近调节能力的极限范围工作时，会使视力极度疲劳。
对于标准(正视)而言，最佳的视距规定为250mm(明视距离)。
这意味着，在没有仪器的条件下，目视分辨率ε=2'的眼睛，能清楚地区分大小为0.15mm的物体细节。
在观测视角小于1'的物体时，必须使用放大仪器。
放大镜和显微镜是用于观测放置在观测人员近处应予放大的物体的。
（一）放大镜的成像原理
表面为曲面的玻璃或其他透明材料制成的光学透镜可以使物体放大成像，光路图如图1所示。
位于物方焦点F以内的物AB，其大小为y，它被放大镜成一大小为y'的虚像A'B'。
放大镜的放大率
Γ=250/f'
式中250--明视距离，单位为mm
f'--放大镜焦距，单位为mm
该放大率是指在250mm的距离内用放大镜观察到的物体像的视角同没有放大镜观察到的物体视角的比值。
（二）显微镜的成像原理
显微镜和放大镜起着同样的作用，就是把近处的微小物体成一放大的像，以供人眼观察。
只是显微镜比放大镜可以具有更高的放大率而已。
图2是物体被显微镜成像的原理图。
图中为方便计，把物镜L1和目镜L2均以单块透镜表示。
物体AB位于物镜前方，离开物镜的距离大于物镜的焦距，但小于两倍物镜焦距。
所以，它经物镜以后，必然形成一个倒立的放大的实像A'B'。
A'B'位于目镜的物方焦点F2上，或者在很靠近F2的位置上。
再经目镜放大为虚像A''B''后供眼睛观察。
虚像A''B''的位置取决于F2和A'B'之间的距离，可以在无限远处（当A'B'位于F2上时），也可以在观察者的明视距离处（当A'B'在图中焦点F2之右边时）。
目镜的作用与放大镜一样。
所不同的只是眼睛通过目镜所看到的不是物体本身，而是物体被物镜所成的已经放大了一次的像。
（三）显微镜的重要光学技术参数
在镜检时，人们总是希望能清晰而明亮的理想图象，这就需要显微镜的各项光学技术参数达到一定的标准，并且要求在使用时，必须根据镜检的目的和实际情况来协调各参数的关系。
只有这样，才能充分发挥显微镜应有的性能，得到满意的镜检效果。
显微镜的光学技术参数包括：数值孔径、分辨率、放大率、焦深、视场宽度、覆盖差、工作距离等等。
这些参数并不都是越高越好，它们之间是相互联系又相互制约的，在使用时，应根据镜检的目的和实际情况来协调参数间的关系，但应以保证分辨率为准。
1．数值孔径
数值孔径简写NA，数值孔径是物镜和聚光镜的主要技术参数，是判断两者（尤其对物镜而言）性能高低的重要标志。
其数值的大小，分别标刻在物镜和聚光镜的外壳上。
数值孔径（NA）是物镜前透镜与被检物体之间介质的折射率（n）和孔径角（u）半数的正弦之乘积。
用公式表示如下：NA=nsinu/2
孔径角又称"镜口角"，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。
孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。
显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质的折射率n值。
基于这一原理，就产生了水浸物镜和油浸物镜，因介质的折射率n值大于1，NA 值就能大于1。
数值孔径最大值为1.4，这个数值在理论上和技术上都达到了极限。
目前，有用折射率高的溴萘作介质，溴萘的折射率为1.66所以NA值可大于 1.4。
这里必须指出，为了充分发挥物镜数值孔径的作用，在观察时，聚光镜的NA值应等于或略大于物镜的NA值。
数值孔径与其他技术参数有着密切的关系，它几乎决定和影响着其他各项技术参数。
它与分辨率成正比，与放大率成正比，与焦深成反比，NA值增大，视场宽度与工作距离都会相应地变小。
OL YMPUS现在推出了世界最先进的物镜设计理念与最先进的精密加工技术使50倍物镜的数值孔径在0.8的情况下工作距离达到1毫米100倍物镜的数值孔径在0.9的情况下工作距离达到1毫米这几乎是一个接近于理论的数值.
2．分辨率
显微镜的分辨率是指能被显微镜清晰区分的两个物点的最小间距，又称"鉴别率"。
其计算公式是σ=λ/NA
式中σ为最小分辨距离；λ为光线的波长；NA为物镜的数值孔径。
可见物镜的分辨率是由物镜的NA值与照明光源的波长两个因素决定。
NA值越大，照明光线波长越短，则σ值越小，分辨率就越高。
要提高分辨率，即减小σ值，可采取以下措施
（1）降低波长λ值，使用短波长光源。
（2）增大介质n值以提高NA值（NA=nsinu/2）。
（3）增大孔径角u值以提高NA值。
（4）增加明暗反差。
3．放大率和有效放大率
由于经过物镜和目镜的两次放大，所以显微镜总的放大率Γ应该是物镜放大率β和目镜放大率Γ1的乘积：
Γ=βΓ1
显然，和放大镜相比，显微镜可以具有高得多的放大率，并且通过调换不同放大率的物镜和目镜，能够方便地改变显微镜的放大率。
放大率也是显微镜的重要参数，但也不能盲目相信放大率越高越好。
显微镜放大倍率的极限即有效放大倍率。
