ABB DCS系统学习资料

ABB DCS系统学习资料


红色：设备启动/阀门打开 红色闪烁：设备正在启动/阀门正在打开 绿色：设备停止/阀门关闭 绿色闪烁：设备正在停止/阀门正在关闭



设备/阀门在错误状态
1.外部故障信号 2.没有反馈 3.两反馈均有 4.规定时间内未启动/停止 5.非DCS指令而反馈变化
正常10S.

© ABB Group September 9, 2010 | Slide 16

正常 预报警 报警 坏质量




模拟量棒图显示和报警限 模拟量数字显示和单位



报警限数字显示

强制
© ABB Group September 9, 2010 | Slide 10
单点AI功能块说明

信号位号(inout类型) 信号描述(inout类型) 信号输入(realIO类型)
© ABB Group September 9, 2010 | Slide 4
Application中的变量界面

IO类型变量，用于和真实通道连接，连接后会在I/O Address列中出现通道信息

所有Control module中的外部变量均要
在其所在的Application中定义Global Varible 否则信息无法再Control module之间传递
© ABB Group September 9, 2010 | Slide 8
其他单点DI符号与报警

逻辑0

逻辑1

报警组中显示
© ABB Group September 9, 2010 | Slide 9
AI信号符号、面板

ABB直流驱动器DCS端子及功能说明

ABB直流驱动器DCS端子及功能说明

ABBDCS500系列说明书DCS系列直流电机控制器为ABB公司产品。

控制器使用的软件是ABB公司开发的专用软件，其版本为S21.0**、S21.1**、S21.2**、S21.3**等，根据其软件的不同，配套使用不同的控制盘（即操作器），如CDP310、CDP311、CDP312等。

我们使用的DCS500控制器配套使用CDP312控制盘。

CDP310、CDP311与控制器通过CDI-300通讯线连接，通讯方式为RS-485，CDP312与控制器通过MODBUS通讯线连接，通讯方式为MODBUS。

CDP312控制盘允许带电插拔通讯电缆。

一、DCS系列直流电机控制器的硬件配置A）控制器控制电源端子排X99，共有2个端子X99.1,X99.2，电源电压为AC220V,功率为750V A。

B）控制器冷却风机电源端子排X2，共有5个端子X2.1---X2.5，900A以下的控制器使用单相电源其中X2.1,X2.2内部接TK测温，X2.3,X2.4,X2.5分别为L,N,PE，900A 以上控制器使用三相电源，共有9个端子，其中X2.1,X2.2内部接TK测温，X2.3—X2.9分别为U1,V1,W1,U2,V2,W2,PE。

C）讯号端子排X96，通常用于控制主接触器合闸，共有2个端子，内部为一个3A继电器常开触点。

D）励磁端子排X1,共有7个端子X1.1---X1.7,其中X1.1为交流电源输入A相（1AC）X1.7为交流电源输入B相(7AC)X1.5为直流励磁输出正极(5F+)X1.3为直流励磁输出负极(3F-)其余接线端为空端子E）主电源接线柱，共有5个接线柱，其中U1,V1,W1为交流输入电源，C1为直流电枢输出正端，D1为直流电枢输出负端，F）SDCS-CON-2内置I/O板，共有48个端子，其中X3端子排X3.1—X3.4为直流测速电机输入端，X3.4为公共端（正端）X3.1为90――270V输入（通过内部电位器调整）X3.2为30――90V输入（通过内部电位器调整）X3.3为8――30V输入（通过内部电位器调整）X3.5－X3.6为模拟量输入端，X3.6为正端X3.7－X3.8为模拟量输入端，X3.8为正端X3.9－X3.10为模拟量输入端，X3.10为正端X4端子排X4.1－X4.2为模拟量输入端，X4.2为正端X4.3为内部电源0V端X4.4为内部电源＋10V端X4.5为内部电源－10V端X4.6为模拟量输出0V端X4.7为模拟量输出讯号1端，范围－10V~+10VX4.8为模拟量输出讯号2端，范围－10V~+10VX4.9为模拟量输出实际电流，范围0V~+3V，1.5V为额定电流X4.10为模拟量输出0V端X5端子排X5.1－X5.10为编码器输入端X5.1为A相正X5.2为A相负X5.3为B相正X5.4为B相负X5.5为Z相正X5.6为Z相负X5.7为0VX5.8－X5.10为空端子上述接线端子是不可组态的，而其余的接线端子用户是可以用软件组态的，这些端子讯号在出厂时的设置的情况如下所述。

abb-dcs800参数

abb-dcs800参数

abb-dcs800参数ABB-DCS800参数输入: 10.01=LOCAL I/O(本地I/O控制)010.03=DI6(复位)610.06=DI2(电机风机应答)210.8=010.09=DI5(急停)510.15=DI7(合闸/分闸)710.16=DI8(起/停)810.20=DI1(模块风机应答)110.21=DI3(主接触器应答)3输出:14.01=603(DO1)14.02=0(DO1BitNO风机闭合/断开)14.03=603(D02)14.04=5(DO2BitNO磁场闭合/断开)14.05=603(DO3)14.06=7(DO3BitNO主接触器闭合/断开)14.07=801(DO4)14.08=1(DO4BitNO准备运行)14.09=704(DO5)14.10=3(DO5BitNO主机运行)14.11=801(DO6)14.12=3(DO6BitNO故障)模入:11.02=DI4(中控给定选择)511.03=AI1(中控速度给定)211.06=AI2(本柜给定)311.12=Invert1102(与中控选择取反)0 13.01=10000mV(AI1上限)13.02=0mV(AI1下限)13.03=0V-10V Uni(AI1类型)113.05=10000mV(AI2上限)13.06=0mV(AI2下限)13.07=0V-10V Uni(AI2类型)113.17=10000mV(模拟测速机输入上限) 13.18=0mV(模拟测速机输入下限)13.19=0V-10V Uni(模拟测速机输入类型)1 模出:15.01=104(AO1电机速度)15.03=0V-10V Uni(AO1输入类型)115.05=10000mV15.06=106(AO2电机电流)15.08=0V-10V Uni(AO2输入类型)115.10=5000mV限幅:20.01=电机最小速度20.02=电机最大速度20.03=零速极限(20rpm)20.05=最大转矩(200%)20.06=最小转矩20.09=转矩给定最大值(200%)20.12=电流正限幅(180%)起动停止:21.02=Coast Stop(分闸模式惯性停车)221.03=Coast Stop(停车模式惯性停车)221.04=Coast Stop(紧停模式惯性停车)221.16=On(主接触器控制模式)0加减速:22.01=加速时间(20S)22.02=减速时间(60S)速度给定:23.01=电机额定转速(速度给定值) 保护设定:30.27=coast stop(控制盘丢失)30.30=coast stop (故障停车模式)励磁:44.01=Fix(励磁控制模式)0 速度测量:50.01=电机额定转速(电机最大速度)50.03=Tacho(速度反馈方式)2/调试时选EMFDCSLINK节点ID:94.01=1电机1励磁单元节点:94(08=21工作模式选择:43.01=0启动数据:99.01=ENGLISH99.02=电机额定电压99.03=电机额定电流99.04=电机额定速度99.06=NormalMode(运行模式)099.10=主电源电压99.11=励磁电流99.12=DCF803-0050(励磁类型)3 堵转保护:30.02=50rpm(堵转速度)30.03=180%(堵转转矩)存盘 16.06 SAVEABB DCS800 直流传动调试说明窑直流传动装置的控制参数在控制柜出厂前已经设置完成，因此只需完成电机参数的设置和参数的优化即可投入正常使用。

ABB直流驱动器DCS500端子和功能说明

ABB直流驱动器DCS500端子和功能说明

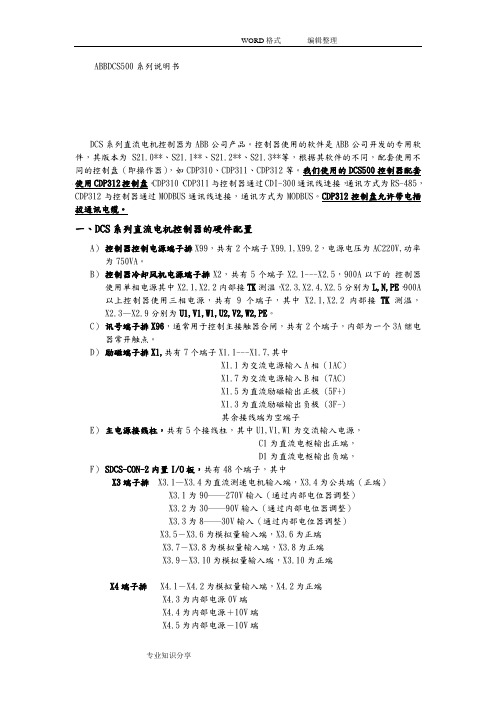

ABBDCS500系列说明书DCS系列直流电机控制器为ABB公司产品。

控制器使用的软件是ABB公司开发的专用软件，其版本为S21.0**、S21.1**、S21.2**、S21.3**等，根据其软件的不同，配套使用不同的控制盘（即操作器），如CDP310、CDP311、CDP312等。

我们使用的DCS500控制器配套使用CDP312控制盘。

CDP310、CDP311与控制器通过CDI-300通讯线连接，通讯方式为RS-485，CDP312与控制器通过MODBUS通讯线连接，通讯方式为MODBUS。

CDP312控制盘允许带电插拔通讯电缆。

一、DCS系列直流电机控制器的硬件配置A）控制器控制电源端子排X99，共有2个端子X99.1,X99.2，电源电压为AC220V,功率为750VA。

B）控制器冷却风机电源端子排X2，共有5个端子X2.1---X2.5，900A以下的控制器使用单相电源其中X2.1,X2.2内部接TK测温，X2.3,X2.4,X2.5分别为L,N,PE，900A 以上控制器使用三相电源，共有9个端子，其中X2.1,X2.2内部接TK测温，X2.3—X2.9分别为U1,V1,W1,U2,V2,W2,PE。

C）讯号端子排X96，通常用于控制主接触器合闸，共有2个端子，内部为一个3A继电器常开触点。

D）励磁端子排X1,共有7个端子X1.1---X1.7,其中X1.1为交流电源输入A相（1AC）X1.7为交流电源输入B相 (7AC)X1.5为直流励磁输出正极 (5F+)X1.3为直流励磁输出负极 (3F-)其余接线端为空端子E）主电源接线柱，共有5个接线柱，其中U1,V1,W1为交流输入电源，C1为直流电枢输出正端，D1为直流电枢输出负端，F）SDCS-CON-2内置I/O板，共有48个端子，其中X3端子排X3.1—X3.4为直流测速电机输入端，X3.4为公共端（正端）X3.1为90――270V输入（通过内部电位器调整）X3.2为30――90V输入（通过内部电位器调整）X3.3为8――30V输入（通过内部电位器调整）X3.5－X3.6为模拟量输入端，X3.6为正端X3.7－X3.8为模拟量输入端，X3.8为正端X3.9－X3.10为模拟量输入端，X3.10为正端X4端子排 X4.1－X4.2为模拟量输入端，X4.2为正端X4.3为内部电源0V端X4.4为内部电源＋10V端X4.5为内部电源－10V端X4.6为模拟量输出0V端X4.7为模拟量输出讯号1端，范围－10V~+10VX4.8为模拟量输出讯号2端，范围－10V~+10VX4.9为模拟量输出实际电流，范围0V~+3V，1.5V为额定电流X4.10为模拟量输出0V端X5端子排X5.1－X5.10为编码器输入端X5.1为A相正X5.2为A相负X5.3为B相正X5.4为B相负X5.5为Z相正X5.6为Z相负X5.7为0VX5.8－X5.10为空端子上述接线端子是不可组态的，而其余的接线端子用户是可以用软件组态的，这些端子讯号在出厂时的设置的情况如下所述。

ABB公司的DCS系统功能码1—216

ABB公司的DCS系统功能码1—216

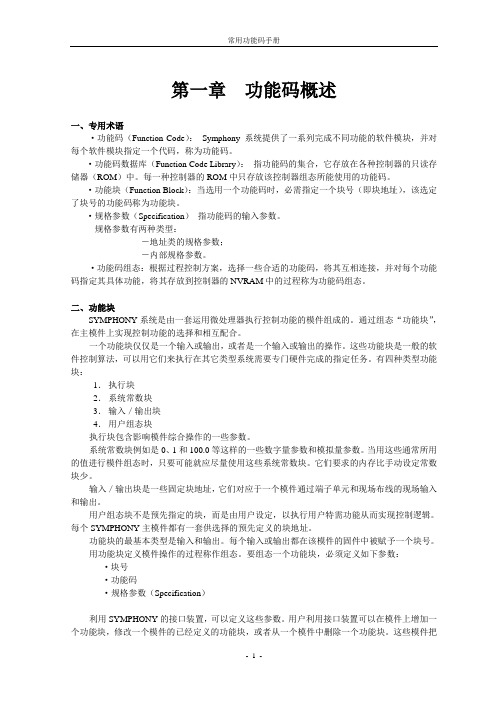

第一章功能码概述一、专用术语·功能码（Function Code）：Symphony 系统提供了一系列完成不同功能的软件模块，并对每个软件模块指定一个代码，称为功能码。

·功能码数据库（Function Code Library）：指功能码的集合，它存放在各种控制器的只读存储器（ROM）中。

每一种控制器的ROM中只存放该控制器组态所能使用的功能码。

·功能块（Function Block）：当选用一个功能码时，必需指定一个块号（即块地址），该选定了块号的功能码称为功能块。

·规格参数（Specification）指功能码的输入参数。

规格参数有两种类型：－地址类的规格参数；－内部规格参数。

·功能码组态：根据过程控制方案，选择一些合适的功能码，将其互相连接，并对每个功能码指定其具体功能，将其存放到控制器的NVRAM中的过程称为功能码组态。

二、功能块SYMPHONY系统是由一套运用微处理器执行控制功能的模件组成的。

通过组态“功能块”，在主模件上实现控制功能的选择和相互配合。

一个功能块仅仅是一个输入或输出，或者是一个输入或输出的操作。

这些功能块是一般的软件控制算法，可以用它们来执行在其它类型系统需要专门硬件完成的指定任务。

有四种类型功能块：1．执行块2．系统常数块3．输入／输出块4．用户组态块执行块包含影响模件综合操作的一些参数。

系统常数块例如是0、1和100.0等这样的一些数字量参数和模拟量参数。

当用这些通常所用的值进行模件组态时，只要可能就应尽量使用这些系统常数块。

它们要求的内存比手动设定常数块少。

输入／输出块是一些固定块地址，它们对应于一个模件通过端子单元和现场布线的现场输入和输出。

用户组态块不是预先指定的块，而是由用户设定，以执行用户特需功能从而实现控制逻辑。

每个SYMPHONY主模件都有一套供选择的预先定义的块地址。

功能块的最基本类型是输入和输出。

每个输入或输出都在该模件的固件中被赋予一个块号。

ABB直流驱动器DCS500端子及功能说明

ABB直流驱动器DCS500端子及功能说明

ABB直流驱动器DCS500端子及功能说明ABBDCS500直流驱动器是一种高性能的机械驱动系统，可用于各种应
用场合，如液压泵、风机、水泵和电动机控制。

它可以满足用户更多的应
用需求，而且可以通过一系列的接口来控制电动机，以便满足客户的需求，并且通过传感器可以更好的控制和管理电机。

ABBDCS500驱动器有一个明确的结构，每个端子都有一个明确的用途。

现在我们来看一下ABBDCS500驱动器上的接口及其功能。

一、输入端子
1、电源输入：DCS500驱动器有两个电源输入端子，一个用于输入24
伏电源，另一个用于输入48伏电源。

此外，输入端子还包括外部接地接口、锁定接口和控制信号接口。

2、输入控制信号：此接口可以设置DCS500驱动器的各种控制信号，
如转速、反向、停止和软启动等。

3、转速控制：此接口可以设置电机的转速，可以通过此接口来设置
电机的转速，控制电机的运行状态。

4、内部保护：DCS500驱动器具有内置的保护功能，通过此接口可以
对处于非正常状态的电机进行保护，防止电动机损坏。

二、输出端子
1、转矩控制：此接口可以控制电机的转矩，可以根据需要调节转矩
大小来满足用户的需要，使电机运行更加稳定。

ABB_DCS系统操作手册

23
端进行。其停止操作画面
鼠标
如图 13。用鼠标双击
双击
后，弹出操作面板，需要
击
停设备时，点击 后再
点 ，完成设备的停止
停泵
确认
操作。
按钮
按钮
图 13：马达、泵、风机操作面板
3） 累积量的清零操作 对于累积量，如果需要进行手动清零，进入组显示画面，选择累积面板(见
图 14)点击淸零按钮，按确认后，累积量立即清零重新累积。
15
2、浊循环水装置停泵联锁
图 18：浊循环水停泵联锁画面
如图 18，当
时，LISA-0601 下限报警时， Z2MA、Z3MA
联锁停泵；LISA-0602 下限报警时， Z4MA、Z5MA 联锁停泵。
当
时，联锁将不起作用。
16
3、净循环水装置停泵联锁
图 19：浊循环水停泵联锁画面
如图 19，当
9
点击
按钮调出 PID 参数整定画面，见图 12
比例
微分 积分
图 12：PID 参数整定画面
在该窗口中可以对相应 PID 参数进行设定。CP 表示自动调节的比例作用， TI 表示调节的积分作用，TD 表示微分作用。
10
2） 马达、泵、风机的控制操作
根据工艺要求，马达、泵、风机的启动都在现场进行，而停车操作则在 DCS
注：如果自动点火柜系统设为手动状态，则以上三个信号（点火条件具备、 允许点火、紧急停火）不被其接受。
20
5、工业萘点火条件具备联锁（见图 22）
煤气总管 压力
初馏塔循环泵 出口压力
图 22：工业萘点火条件具备联锁画面
精初馏塔循环 泵出口压力
21
如图 22，当进煤气总管压力 P-7508 下限报警或初馏塔/精馏塔循环泵出口压 力 P-7505/P-7506 上限报警时，点火条件具备按钮为红色，表示不具备点火条件。 否则可以点击允许点火按钮，将点火信号送至自动点火柜系统。遇有紧急情况， 可点击紧急停火指令按钮，将停火指令送至自动点火系统。

ABB DCS系统概述


80年代后：CPU构成的可编程逻辑装置；
控制系统介绍：分布式控制系统
分布式过程控制系统（DCS）：
Distributed Control System 系统类型：数字化系统； 技术基础：采用4C技术； 结构特征：模件化及模块化；
控制系统介绍：分布式控制系统 分布式过程控制系统的结构：
就地现场控制站； 操作员使用的人机站； 工程师使用的工具站； 系统数据交换网络；
Symphony系统介绍：系统发展
代表设备： 控制器 操作员站 工程师站 电源系统 Network-90： COM/LMM OIU SCAD N-90
Infi-90：
MFC
OIS SCAD MPSI
Infi-90 Open： MFP
OIS WCAD MPSII
Symphony： BRC
HSI Composer MPSIII
操作特性：具有Auto/Man方式；
表达参数：
接通/断开（ON/OFF）
控制系统介绍：常规控制设备
满足顺序控制（Sequence Control）：
现场设备：开关、继电器；
控制设备：控制逻辑装置；
执行设备：开关、继电器；
代表设备：
50~60年代：继电器构成的固定逻辑装置；
60~70年代：分离元件构成的固定逻辑装置；
第一种码：用于保持和检查传输同步； 第二种码：用于核对发送和接收信包的一致性； 第三种码：用于该信包访问节点的计数； 第四种码：用于检查信包的大小； 第五种码：用于对信包数据的异或检验和；
系统介绍：信号传递举例
硬件 数据类型
总线接口
Control Network
C.W
X.B
I/O模件

ABBdcs系统介绍


系统介绍：网络接口子模件Network Interface Slave Module
模件能够处理的数据类型：
1. 广播类信息：将节点状态通报所有节点； 2. 时间同步类信息：以广播方式发布的时间标记；
3. 多目的节点信息：以存储转发方式发布的过程数据；
4. NIS查询信息：反映目的节点状态的数据；
Multi-Function Processor
NTMP01端子的应用
系统介绍： I/O子模件
IMMFP11/12支持的I/O 模件：
模拟输入：IMASI13、IMFEC12；
模拟输出：IMASO11； 控制输入/输出：IMCIS12、IMQRS12； 数字输入：IMDSI12/13/14/15、IMDSM04； 数字输出：IMDSO14/15；
系统介绍：多功能处理器
Multi-Function Processor
IMMFP12模件结构示意图
系统介绍：多功能处理器
Multi-Function Processor
IMMFP11/12模件的设置：
1. SW3~SW4开关的设置：
SW3：模件地址和运行方式选择；
SW4：模件的特殊操作选择；
Multi-Function Processor
IMMFP12模件方框图
系统介绍：多功能处理器
所支持的功能码：

Multi-Function Processor
功能码（Function Code): 系统提供了一系列完成不同功能的软件模块，
并对每个软件模块指定一个代码，称为功能码。
具有广泛的功能：从简单的“AND”、“NOT”到复杂的“Smith预估器”
• 同时访问Cnet和C.W； • 支持硬件冗绍：网络接口子模件Network Interface Slave Module

ABBDCSPLC初步了解与配置13页word文档

ABBDCSPLC初步了解与配置13页word文档ABB DCS PLC初步了解与配置AC800F控制器是ABB公司2000年推出的带现场总线功能的控制器，有丰富的现场总线接口，可实现控制器冗余、通讯冗余和电源冗余。

系统有配套的组态软件CBF、人-机监控软件DigiVis以及相应的附加软件包。

非常适合最终用户和设计单位用于自己的工程项目，因为几乎没有二次开发工作。

AC800F控制器主单元型号PM802F 8MPM803F 16M电源模件型号SA801F 220VACSA811FSD802F 24VDCSD812F以太网模件型号EI801F 10BASE-2EI811FEI802F AUIEI812FEI803F 10BASE-TEI813F其它通讯模件型号FI810F CANFI820F SerialFI830F Profibus DPFI840F FF软件包型号CBF-S 工程师站软件(标准版)CBF-P 工程师站软件(专业版) (带DigiLock、UFB、FDT)DigiVis C 操作员站软件中文版CombiVis 二合一操作员站软件附件型号TK807F SA801F供电电缆TK802F SD802F供电电缆AM895F 前面板SB808F RAM后备电池(用于EI8**F模件)AC800MAC800M控制器是ABB公司2019年推出的又一家族现场总线控制器，按照性能划分AC800M有多达9种控制器供选择，与AC800F 不同的是AC800M只配有组态软件CCB，没有自己的人-机监控软件，可选用第三方软件作为自己的人-机监控软件，所以较适合工程公司使用。

同样AC800M也可实现控制器冗余、通讯冗余和电源冗余。

AC800M控制器主单元型号PM851K01 8MPM856K01PM860K01PM861K01 16MPM861K02 16M 冗余PM864K01 32MPM864K02 32M 冗余PM865K01 32M High IntergrityPM865K02 32M 冗余High Intergrity其它通讯模件型号CI853 双RS232-CCI854 Profibus DPCI855 MB300CI856 S100 I/OCI857 INSUMCI858 DriveBusCI862 TRIO软件包型号CCB 工程师站软件4.1,Product BoxOPC OPC Server for AC800M License附件型号SB821 外部备份电池模件SS823 电源切换单元TK851V010 冗余控制器连接电缆TB852 冗余控制器连接终端AC500AC500控制器是ABB公司2019年推出的一款性价比较高的控制器，它是一个简单，但却可灵活、一致的扩展和增加不同总线能力的系统。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Function Code Application Page 9
功能码概述与应用
功能码应用手册
ABB Automation University
Function Code Application Page 10
பைடு நூலகம்
功能码应用手册
功能码手册的内容
前言
对功能码的有关概念、使用方法进行了综述。
功能码概述与应用
功能码概述与应用
ABB Automation University
Function Code Application Page 1
功能码概述与应用
前 言
功能码应用手册
常用功能码介绍
END SHOW
ABB Automation University
Function Code Application Page 2
ABB Automation University
Function Code Application Page 18
常用功能码介绍
产生例外报告的功能码
FC222 模拟输入/通道 ( 标签类型：ANALOG ENH/IN )
FC223 模拟输出/通道 ( 标签类型：ANALOG ENH/OUT ) FC224 数字输入/通道 ( 标签类型：DIGITAL ENH/IN ) FC225 数字输出/通道 ( 标签类型：DIGITAL ENH/OUT)
块 号 Blk N 数据类型 Type 说 明 Description
规格参数(Specification)
规格号 Spec S1 可调性 Tune 缺省值 Default 数据类型 Type 数据范围 Range 说 明 Description
详细说明(Explanation) 应用举例(Application)
ABB Automation University
Function Code Application Page 12
功能码应用手册
附录A～I
Appendix A - List of Function Codes
Lists the function codes in three ways: numerically, alphabetically, and by category. Cross Reference - Numerical Cross Reference - Alphabetical Cross Reference - Categorization
ABB Automation University
Function Code Application Page 6
前言
功能码的特点
功能码是一种块语言，它有三个要素：功能码、块地址
和规格参数。
使用功能码进行控制方案的组态非常灵活、方便，且容
易掌握。
功能码组态必需要有硬件的配置支持，尤其是输入/输
Appendix E - Multi-Function Processors(IMMFP11/12)
Memory Utilization and Execution Times Module Function Block - IMMFP11/12 Module Status Information - IMMFP11/12
Appendix I - Console Engineering Unit Description
Lists the available engineering units.
ABB Automation University
Function Code Application Page 16
功能码概述与应用
ABB Automation University
Function Code Application Page 5
前言
专用术语

功能码的输出(Output): 功能码可有一个或多个输出，
分别用N,N＋1,N＋2, … 表示。当调用某一功能码时， 需为其指定一块号，该块号为输出N的地址，也称为该 功能块的地址(首地址)。功能块实际占用的地址数等于 该功能块输出的个数。如，地址为500的FC80功能块， 其实际占用的地址为500～505。块地址可以是控制器允 许的任一块地址，对MFP、BRC控制器，用户可使用的块 地址为 30 － 9998。块地址0－29及9999被固定功能块 所占用。其中，FC81 (执行块)占0－14；FC82 (分段控 制) 占15－19；FC90 (扩展执行块) 占20－29；FC89 (终结块)占9999。
常用功能码介绍
ABB Automation University
Function Code Application Page 17
常用功能码介绍
产生例外报告的功能码 FC30 模拟例外报告 ( 标签类型：ANALOG ) FC45 数字例外报告 ( 标签类型：DIGITAL ) FC62 远方控制存储器RCM ( 标签类型：RCM ) FC68 远方手动设置常数RMSC ( 标签类型：RMSC ) FC80 控制站 ( 标签类型：STATION ) FC123 设备驱动器DD ( 标签类型：DD) FC129 多状态设备驱动器MSDD ( 标签类型：MSDD ) FC136 远方马达控制器RMCB ( 标签类型：RMCB ) FC177 模拟数据采集 ( 标签类型：DANG ) FC211 数字数据采集 ( 标签类型：DADIG ) FC151 文本选择器 ( 标签类型：TEXT )
功能码介绍
对每个功能码都以独立的章节进行详细的介绍。
附录
提供了八个附录，使用户更加有效的使用该手册。
ABB Automation University
Function Code Application Page 11
功能码应用手册
功能码介绍 一般说明与符号(General Description) 输出(Output)
ABB Automation University
Function Code Application Page 14
功能码应用手册
附录A～I
Appendix D - Harmony Area Controller(HAC01)
Memory Utilization and Execution Times Module Function Block - HAC01 Module Status Information - HAC01
ABB Automation University
Function Code Application Page 4
前言
专用术语

规格参数(Specification): 指功能码的输入参数。规
格参数有如下数据类型：
布尔数(Bool): 逻辑0，逻辑1； 整型数(Integer): INT(1), 0 ~ 255; INT(2), -32768 ~ +32767; 实型数(Real): REAL(2), -4.0E06 ~ 4.0E06 REAL(3), -9.2E18 ~ 9.2E18 字符串(String) 根据功能，规格参数可分为如下两大类型： －地址类的规格参数； －内部规格参数。
功能码概述与应用
前
言
ABB Automation University
Function Code Application Page 3
前言
专用术语

功能码（Function Code): Symphony 系统提供了一系
列完成不同功能的软件模块，并对每个软件模块指定 一个代码，称为功能码。
出的功能码与子模件或I/O BLOCK密切相关。
ABB Automation University
Function Code Application Page 7
前言
功能码组态
根据过程控制方案，选择一些合适的功能码，将其互相连接，
并对每个功能码指定其具体功能，将其存放到控制器的NVRAM 中的过程称为功能码组态。
Appendix F - INSEM01 Sequence of Event Monitor
Memory Utilization Module Status Information
Appendix G - Communication Module
Module Status Information for INICT03/INICT12 (Cnet to Computer Transfer Module) Module Status Information for INIIT03 (Cnet to Cnet Local Transfer Module) Module Status Information for INNPM11/INNPM12 (Network Processing Module)
ABB Automation University
Function Code Application Page 15
功能码应用手册
附录A～I
Appendix H - Point Quality Definition
Defines the point quality flag states for analog I/O, digital I/O, and module bus I/O.
前言
功能码组态
实现功能码组态的方法：
使用人系统接口上的PCU/HCU维护工具，通过控制网络(C-NET) 可对PCU/HCU中任一控制器进行组态。
使用EWS/Composer, 可对PCU/HCU进行离线组态及在线的监视、 调整和维护。
