技师学院《机械识图》样卷

广州市南方理工技工学校

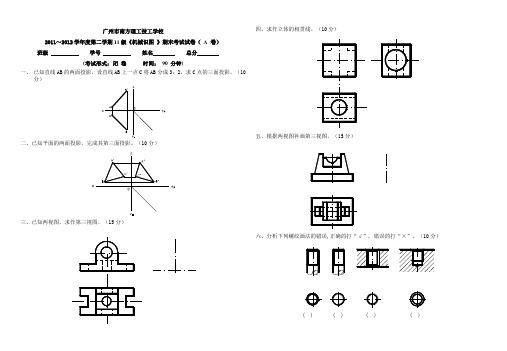

2011～2012学年度第二学期11级《机械识图》期末考试试卷（ A 卷）班级学号姓名总分
(考试形式：闭卷时间：90 分钟)
一、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。

（10
分）
二、已知平面的两面投影，完成其第三面投影。

（10分）
三、已知两视图，求作第三视图。

（15分）
四、求作立体的相贯线。

（10分）
五、根据两视图补画第三视图。

（15分）
六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。

（10分）
( ) ( ) ( ) ( )
七、在指定位置将主视图画成全剖视图。

（10分）
八、读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。

（20分）
1．说明M12×1.5-6g含义：___________________________。

2．说明含义：__________________________ 。

3．指出图中的工艺结构：它有处倒角，其尺寸分别为，
有处退刀槽，其尺寸为。

诸暨市实验职校2012学年第二学期《机械识图》期中考试试卷一二三四总分一 选择题（每题2分，共10分）1.下列四种断开画法，哪一个是错误的。

（ ）(A) (B ) ( C ) ( D)2.已知主、俯两视图，选择正确的左视图。

（ ）3.下列四组移出断面图中，那一组是正确的。

（ ）(A) (B ) ( C ) ( D)班级 姓名 学号 ..................................... 装 ……………………………………………… 订 …………………………………………….4.新国标中圆柱倒角尺寸的标注正确的是（）。

5、轴上加工了两个垂直相交的等直径小圆孔，其正确的A--A断面图是（）。

二、作图题（共分）1、补画下列视图中缺漏的图线（每题3分，共12分）（1）（2）（3）（4）2、看懂主、俯视图，将主视图改画成全剖视图。

（5分)3、看懂主、俯视图，将主视图改成局部剖视图。

（8分)4、已知两视图，补画第三视图。

（每个5分，共20分）（1）（2）（3）（4）4、画出三个指定位置处的移出断面图。

（每个4分，共12分）四、读图题1、识读图中的形位公差代号。

（每空2分，共8分）2、识读泵轴零件图，完成填空。

（每空1分，共25分）（1）该零件的名称叫。

该零件图采用的比例是,其含义为。

（2）该零件共用了个图形来表达，其中主视图采用剖视图，另外还采用了两个和两个图。

（3）零件的为径向尺寸的主要基准，为轴向尺寸的主要基准。

（4）轴上的键槽长度是，宽度是，深度是，其定位尺寸是。

（5）Φ4孔的定位尺寸是。

（6）零件上0.0128φ-这段圆柱的长度是，其表面粗糙度要求为。

（7）尺寸0.0128φ-表示其基本尺寸为，上偏差为，下偏差为，公差为，最大极限尺寸为，最小极限尺寸为。

（8）零件上加工有键槽的那段轴的直径为，其表面粗糙度Ra的上限值为。

（9）图中C2表示：。

09汽（2）机械识图11月试题
一．填空题。

（每空2分；共72分）
1．标注尺寸时，首先要选择（），常被选用的尺寸基准有（）、（）、（）、（）、（）。

2．三视图的投影规律是（）、（）、（）。

3．主视图上能度量物体的（）和（）；俯视图上能度量物体的（）和（）；左视图上能试题物体的（）和（）。

4．点到V面的距离由点的（）坐标决定；点到H面的距离由点的（）坐标决定；点到W面的距离由点的（）坐标决定。

5．组合体的表面连接方式有（）、（）、（）、（）四种。

6．投影面倾斜线的投影特点是（）；投影面倾斜面的投影特点是（）。

7．组合体分为（）、（）和（）三类。

8．相切的组合体表面不画（）。

9．度量尺寸的始点叫（）物体的每一方向至少有一个（）。

10．俯视图上远离X轴的方向为物体的（）方。

主视图上远离Z轴的方向为物体的（）方。

左视图上远离。

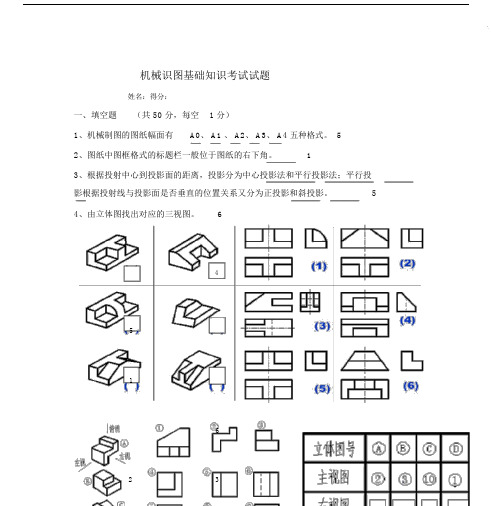

机械识图基础知识考试试题姓名：得分：一、填空题（共 50 分，每空 1 分）1、机械制图的图纸幅面有A0、 A1 、 A2、 A3、 A4 五种格式。

52、图纸中图框格式的标题栏一般位于图纸的右下角。

13、根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。

54、由立体图找出对应的三视图。

645162 35、对照立体图，将对应的左视图和俯视图图号填入表中。

87129116458 ......6、视图为机件向投影面投影所得的图形，主要用来表达机件的外部结构形状，视图分为：基本视图、向视图、局部视图和斜视图四种。

4...7、常见的螺纹牙型有三角形、梯形、锯齿形和方形等多种。

48、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为局部放大图。

19、断面图可分为移出断面和重合断面两种。

210、用剖切面局部地剖开机件所得的剖视图称为局部剖视图。

111、气化 CO2 压缩机分为垂直剖分式和水平剖分式，其型号分别为2MCL527 和2BCL305 ，其中前者为7 级压缩，后者为 5 级压缩。

612、压缩机的密封中，叶轮口环处的密封为（口圈密封（口环密封）），两级之间的密封为（级间密封），平衡盘的密封为（平衡盘密封），轴端两侧的密封为（轴端密封），密封的作用是防止气体在（级间倒流）及（向外泄漏）。

613、组合体尺寸的基本要求是正确、完整、清晰、合理。

2二、不定项选择题（共 10 分每题1分）1、图样中的尺寸大小均以（D）为单位，在尺寸数字后面不必写出单位名称。

A、 kmB、dmC、cmD、mm2、尺寸线、尺寸界线用( B )绘制。

A、粗实线B、细实线C、点划线D、虚线3、国家标准规定了各种尺寸的标注方法，直径尺寸的标注必须在尺寸数字前加注直径符号（C）。

A、 DB、dC、ФD、L4、投影面体系中，正立在观察者正前方的投影面称为（C）。

机械识图试题库及答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》一、填空题：1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。

（难度：A ）2.物体向基本投影面投射所得的视图称为 基本视图 。

（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。

（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。

（难度：A ）5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。

（难度：A ）6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。

（难度：A ）7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。

（难度：A ）8.向视图是可以 自由配置 的视图。

向视图通常用 箭头 指明投射方向。

（难度：A ）9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。

（难度：A）10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

（难度：A）11．将机件的部分结构用大于原图形所采用的比例画出的图形称为局部放大图。

（难度：A）12．用两个相交的剖切面剖开机件绘图时，应先旋转后投影。

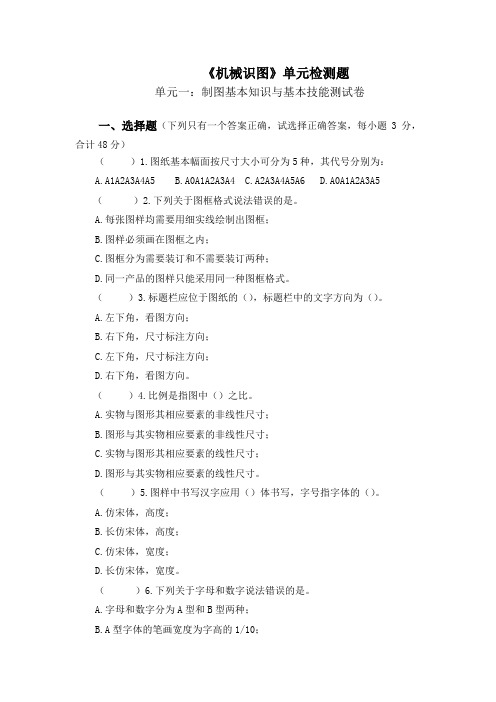

《机械识图》单元检测题单元一：制图基本知识与基本技能测试卷一、选择题（下列只有一个答案正确，试选择正确答案，每小题3分，合计48分）（）1.图纸基本幅面按尺寸大小可分为5种，其代号分别为：A.A1A2A3A4A5B.A0A1A2A3A4C.A2A3A4A5A6D.A0A1A2A3A5（）2.下列关于图框格式说法错误的是。

A.每张图样均需要用细实线绘制出图框；B.图样必须画在图框之内；C.图框分为需要装订和不需要装订两种；D.同一产品的图样只能采用同一种图框格式。

（）3.标题栏应位于图纸的（），标题栏中的文字方向为（）。

A.左下角，看图方向；B.右下角，尺寸标注方向；C.左下角，尺寸标注方向；D.右下角，看图方向。

（）4.比例是指图中（）之比。

A.实物与图形其相应要素的非线性尺寸；B.图形与其实物相应要素的非线性尺寸；C.实物与图形其相应要素的线性尺寸；D.图形与其实物相应要素的线性尺寸。

（）5.图样中书写汉字应用（）体书写，字号指字体的（）。

A.仿宋体，高度；B.长仿宋体，高度；C.仿宋体，宽度；D.长仿宋体，宽度。

（）6.下列关于字母和数字说法错误的是。

A.字母和数字分为A型和B型两种；B.A型字体的笔画宽度为字高的1/10；C.字母和数字可写成斜体或直体；D.和汉子混合书写用直体，单独书写用斜体。

（）7.图样中，机件的可见轮廓线用画出，尺寸线和尺寸界线用画出。

A.粗实线，细实线；B.粗实线，细虚线；C.细实线，细虚线；D.细实线，粗实线。

（）8.细虚线、细实线和细点划线的图线宽度约为粗实线的（）。

A.1/5；B.1/4；C.1/3；D.1/2。

（）9.下列关于图线画法说法错误的是。

A.同一图样中，同类图线的宽度应基本一致；B.点画线、双点画线的首尾可以是长画，也可以是点；C.点画线彼此相交时应该是长画相交；D.若各种图线重合，应按粗实线、虚线、点画线的先后顺序选用线型。

（）10.下列关于尺寸标注说法正确的是。

诸暨技师学院2023学年第二学期 23数控《机械识图》期末考试试卷一二三四总分一 选择题（每空2分，共16分）1.若轴的尺寸为0.0250.05040φ--，在实际生产中加工后测得以下一组尺寸，哪个尺寸是合格的？ （ ）(A) . Φ40 (B). Φ39.985 (C). Φ39 (D).Φ39.9652.已知主、俯两视图，选择正确的左视图。

（ ）3.下图中表面粗糙度代号标注正确的是。

（ ）4. 下列图中，螺孔尺寸标注正确的图是（ ）。

班级 姓名 学号 ..................................... 装 ……………………………………………… 订 …………………………………………….5、下列四组视图中，正确的一组视图是（）。

6、选择正确的一组视图（）7、已知直齿圆柱齿轮的模数m=4mm，齿数Z=26，则该齿轮的分度圆直径为（），齿根圆直径为（）。

A. 104mmB.94mmC.112mmD.98mm二、作图题1、补画下列视图中缺漏的图线（每题3分，共12分）（1）（2）（3）（4）2、看懂物体的视图，想象其空间形状，按要求补画图形。

（每题6分，共12分)（1）B-B阶梯剖视图（2）A-A旋转剖视图3、画出下列机件的A-A半剖视图和B-B全剖视图。

（每个6分，共12分)4、分析图中的错误，并在指定位置画出正确图形。

（每题6分，共12分）（1）（2）三、读图题1、识读下图，解释配合代号的含义。

（每空1分，共6分）配合尺寸9229Hfφ属于基制配合，孔的基本偏差代号为，公差等级为；轴的基本偏差代号为，公差等级为。

2、识读齿轮轴零件图，完成填空。

（最后三小题每空2分，其余1分，共30分）（1）该零件的名称叫。

该零件图采用的比例是，零件的材料是。

（2）该零件用了个基本视图，个移出断面图，两个图。

（3）断面图用来表达。

（4）0.011 14φ-表示基本尺寸是，公差是；其最大极限尺寸是，最小极限尺寸是。

技师学院机械制图考试试卷(8)机械工程系机电设备维修专业画法几何及机械制图课程班级姓名学号得分（6分）二、过已知点作直线。

（10分）（1）过A点作一直线与直线EF平行；（2）过A点作一直线与直线EF相交，交点B距V 面为10。

三、在∆ABC平面上作一距V面15的正平线，并过顶点A作一水平线。

（10分）四、分析圆柱的截交线，补全其三面投影。

（10分）五、求作相贯体的相贯线。

（8分）六、读懂两视图，补画第三视图。

（10分）七、补画组合体视图中缺漏的图线。

（10分）八、在指定位置将机件的主视图画成阶梯剖视图。

（10分）九、选择正确的移出剖面图（将正确的答案序号填入括号内）(6分)十、指出下图中的错误，并在指定位置画出正确的图形。

（10分）十一、读“釜盖”零件图，并回答下列问题。

（10分）（1）此零件名称是，主视图采用剖视。

（2）用指引线标出此零件长、宽、高三个方向的尺寸基准，并指明是哪个方向的尺寸基准。

（3）用铅笔圈出此零件图上的定位尺寸。

（4）釜盖上有个M12的螺孔，深是，是分布的。

（5）釜盖上有个形状的槽（可用图形说明），槽宽是，槽上方有直径是的沉孔。

（6）此零件表面质量要求最高的粗糙度代号是。

（7）标题栏中Q235-A表示。

技师学院机械制图考试试卷（8）答案机械工程系机电设备维修专业画法几何及机械制图课程班级姓名学号得分（6分）二、过已知点作直线。

（10分）（1）过A点作一直线与直线EF平行；（2）过A点作一直线与直线EF相交，交点B距V面为10。

三、在∆ABC平面上作一距V面15的正平线，并过顶点A作一水平线。

（10）四、分析圆柱的截交线，补全其三面投影。

（10分）五、求作相贯体的相贯线。

（8）六、读懂两视图，补画第三视图。

（10分）七、补画组合体视图中缺漏的图线。

（10分）八、在指定位置将机件的主视图画成阶梯剖视图。

（12分）九、选择正确的移出剖面图（将正确的答案序号填入括号内）（6分）( b )十．指出下图中的错误，并在指定位置画出正确的图形。

半工半读题库一、参照立体图补全三视图二、补画视图中的缺线三、把主视图改画成全剖视图四、把主视图改画成局部剖视图五、在所给定的位置画出机件的断面图（10分）六、识图题（每空1分，共60分）一）识读轴的零件图,回答下列问题1 表达该零件共用了 3 个图形,分别是 主视 图、 断面 图和 局部放大 图。

2 基本视图采用的绘图比例是 1：1 。

局部放大图采用的绘图比例是 4：1 。

3 的基本尺寸为 Φ25 mm ，最大尺寸为Φ24.980 mm ，最小尺寸为 Φ24.947 mm 。

4 该零件上Φ32轴段的长为5 mm 。

5 右侧螺纹为连接螺纹，其长为 27 mm ，中间螺纹为传动螺纹，其长为 136 mm 。

6 零件左侧有4个尺寸相同的矩形平面，定形尺寸分别为 20 mm 、 40 mm 。

7 局部放大图表示的是螺纹的形状，从图可以看出，螺纹牙底的粗糙度代号为 ，螺纹的小径为 Φ18 。

8 Φ17圆柱面的表面粗糙度代号为 。

圆柱面的表面粗糙度代号为 。

9 该零件所用的材料为 45 钢，零件需要进行 调质处理 热处理。

二）识读螺旋千斤顶装配图，回答下列问题1 该装配体共由 7 种零件组成，共用了 4 个视图表达其结构，分别是 主 视图、 俯视图、 向 视图和 局部放大 图。

2 主视图采用了 单一 剖切平面和剖视，其螺旋杆采用了 局部 剖视，这是因为 需要表达零件3、5、6的装配关系 俯视图是拆 卸了 顶垫1 和 铰杠3 后绘制的，局部放大图是用来表达 矩形螺纹的结构 。

3 底座和螺套是用 螺钉4 进行周向连接和定位的。

4、螺杆上放置绞杠的孔有 2 个5 是 配合 尺寸，其中Φ65是 基本尺寸 ，H8表示件号为 7 的零件的 尺寸公差带代号 ，j7表示件号为 5 的 尺寸公差带代号 。

3.23.212.55 该装配体的总高是 221-277 ，绞杠的长为 300 。

6 螺旋千斤顶的顶举高度为 56 mm，螺杆轴线和底座的底平面之间的垂直度公差为 0.1 mm。

----------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》一、填空题：1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。

（难度：A ）2.物体向基本投影面投射所得的视图称为 基本视图 。

（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。

（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。

（难度：A ）5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。

（难度：A ）6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。

（难度：A ）7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。

（难度：A ）8.向视图是可以 自由配置 的视图。

向视图通常用 箭头 指明投射方向。

（难度：A ）9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。

（难度：A ）10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

（难度：A ）11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。

（难度：A ）12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。

（难度：A ）13. 半剖视图中，半个视图与半个剖视图的分界线用 细点划线 。

（难度：A ）14. 假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，而将 其余部分 向投影面投影所得到的图形称为剖视图。
