万用表使用说明教程万用表是一种电子测试仪器，用于测量电压、电流、电阻和其他电气参数。
它广泛应用于电子维修、电工工程和科学研究等领域。
本文将详细介绍万用表的使用方法和注意事项。
一、万用表的基本组成万用表通常由以下几个主要部分组成：1. 电表头：显示测量结果的数字显示屏。
2. 测量旋钮：选择电压、电流、电阻等要测量的范围。
3. 探针：用于将电流或电压引入万用表进行测量。
4. 功能旋钮：用于选择不同的功能模式，如直流电压、交流电压或电流等。
5. 功能按钮：用于开关电源和切换测量模式。
二、使用步骤1. 检查安全在开始任何测量之前，确保万用表处于安全状态。
检查电表头、探针、电源线等是否完好无损，避免使用受损的仪器。
2. 测量电压- 将测量旋钮选择到所需的电压范围。
- 探针连接到要测量的电路上，黑色探针通常连接到地或负极，红色探针连接到正极。
- 读取电压值并记录。
3. 测量电流- 注意：在测量电流之前，确保万用表正确连接。
将通用表头插口插入电流测量插孔（通常标有A）。
- 将测量旋钮选择到所需的电流范围。
- 探针连接到电路中断的地方，并记录电流值。
4. 测量电阻- 将测量旋钮选择到所需的电阻范围。
- 将探针连接到要测量的电阻物体的两端。
- 读取电阻值并记录。
5. 其他功能万用表还可以测量频率、电容、检查二极管和晶体管等功能。
使用手册可以提供有关如何正确操作这些功能的详细说明。
三、使用注意事项1. 选择合适的测量范围：根据被测电压、电流或电阻的大小，选择合适的测量范围。
选择过小的范围可能导致测量不准确，而选择过大的范围可能损坏万用表。
2. 正确接线：在测量之前，确保正确地连接探针。
红色探针通常连接到正极，黑色探针连接到负极或地。
3. 避免高电压测量：万用表通常具有特定的最高电压测量范围。
超过这个范围可能会导致设备损坏或人员受伤。
在进行高压测量之前，请确保选择正确的范围并了解安全操作方法。
4. 小心操作：避免在湿润、多尘或有潮湿条件下使用万用表。
万用表的使用方法和注意事项
万用表又称为多功能表，它是一种用于测量电流、电压、抵抗等电气量的仪器。
它是目前国际上最常用的电气测量仪器，在大多数实验室和工厂中都能够找到。
由于它精度高、灵敏度高、多功能和实用，被广泛用于科研、教学和实验室中，且在维修和检测电子设备的时候也会用到它。
使用万用表时，应该仔细阅读说明书，熟悉仪器的操作、安全等要求，然后按照说明进行操作。
使用万用表的电源应该选择可靠的操作电压，不要超出万用表的电压范围，使用中要注意安全用电。
万用表的连接件应该放置在安全的位置，以免被外来信号或者其他外界因素干扰。
当连接电路时，需要注意接地线，避免电路中的火花和电弧。
此外，使用万用表时建议使用安全用电的措施，比如使用专用插座，避免受潮、积水等，以免造成意外灾难。
万用表操作中要注意操作步骤，操作前应检查万用表的各下档位，以确保其正确使用。
测量电压、电流和抵抗时，应考虑可能影响测量结果的外界因素，例如搪瓷电容、衰减电阻、温度补偿、开关电源等。
其中，在测量高电压时，要采取措施防止电压过大，否则可能对仪器造成损坏。
万用表的维护和保养也很重要。
保养应定期做，清洁仪器的外壳，档位转动处应擦拭油脂，连接件也要定期清理，并需要定期校准，以确保仪器的精度和可靠性。
总的来说，万用表的使用和保养要认真负责，使用之前要仔细
阅读说明书，以便于理解其使用方法，操作时尽量符合安全操作要求，以免出现意外事故。
另外，也应注意定期保养、校准等工作，以保证仪器能够正常工作，并能获得准确可靠的测量结果。

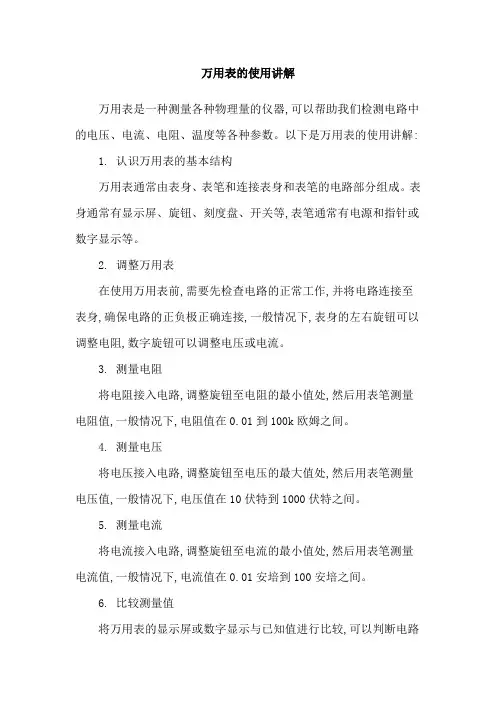

万用表的使用讲解
万用表是一种测量各种物理量的仪器,可以帮助我们检测电路中的电压、电流、电阻、温度等各种参数。
以下是万用表的使用讲解: 1. 认识万用表的基本结构
万用表通常由表身、表笔和连接表身和表笔的电路部分组成。
表身通常有显示屏、旋钮、刻度盘、开关等,表笔通常有电源和指针或数字显示等。
2. 调整万用表
在使用万用表前,需要先检查电路的正常工作,并将电路连接至表身,确保电路的正负极正确连接,一般情况下,表身的左右旋钮可以调整电阻,数字旋钮可以调整电压或电流。
3. 测量电阻
将电阻接入电路,调整旋钮至电阻的最小值处,然后用表笔测量电阻值,一般情况下,电阻值在0.01到100k欧姆之间。
4. 测量电压
将电压接入电路,调整旋钮至电压的最大值处,然后用表笔测量电压值,一般情况下,电压值在10伏特到1000伏特之间。
5. 测量电流
将电流接入电路,调整旋钮至电流的最小值处,然后用表笔测量电流值,一般情况下,电流值在0.01安培到100安培之间。
6. 比较测量值
将万用表的显示屏或数字显示与已知值进行比较,可以判断电路
中是否存在故障或需要调整电路中的某些元件。
7. 更换电池或维修
如果出现电池老化、电路故障等问题,需要更换电池或进行维修。
在维修或更换电池时,需要将万用表拆卸,注意保护表身和电路。
正确使用万用表可以帮助我们准确测量物理量,提高电路维修质量,延长设备的使用寿命。
完整版)数字万用表使用方法图解数字万用表是一种简单易用的测量仪器。
本文将介绍数字万用表的正确使用方法，包括电压、电阻、电流、二极管、三极管和MOS场效应管的测量方法，帮助您更好地掌握万用表的使用技巧。
一、电压的测量1、直流电压的测量：先将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。
将旋钮调到比估计值大的量程，接着将表笔接在电源或电池两端，保持稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，需加大量程后再测量。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
2、交流电压的测量：将旋钮调到交流档“V～”所需的量程，测量方法与直流电压相同。
无论测量交流还是直流电压，都要注意人身安全，避免用手触摸表笔的金属部分。
二、电流的测量1、直流电流的测量：先将黑表笔插入“COM”孔。
若测量大于200mA的电流，则将红表笔插入“10A”插孔，将旋钮调到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮调到直流200mA以内的合适量程。
将万用表串进电路中，保持稳定，即可读数。
若显示为“1.”，需加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
2、交流电流的测量：测量方法与直流电流相同，不过档位应该调到交流档位。
电流测量完毕后应将红笔插回“VΩ”孔，避免直接测电压导致设备损坏。
三、电阻的测量将表笔插进“COM”和“VΩ”孔中，将旋钮调到“Ω”中所需的量程，用表笔接在电阻两端金属部位。
读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。
可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度。
四、二极管的测量：将黑表笔插入“COM”孔，红表笔插入“VΩ”孔。
将二极管的阳极接到红表笔，阴极接到黑表笔，旋钮调到二极管档位，即可读出二极管的正向压降和反向电阻。
万用表使用方法教学万用表是电子工程师必备的必备工具之一，也是电子电路课程中学生必须掌握使用的仪器。
万用表主要用于测试电压、电流、电阻等电气参数，是电子电路调试、维修和电路实验中常用的仪器。
万用表的使用方法:步骤一：确定量程通常情况下，万用表上都有不同量程的刻度。
刻度一般为20V，200V，500V甚至1000V等，正常情况下选择较小的范围以获得更准确的读数。
步骤二：选择功能万用表一般有电压、电流和电阻等功能按钮，使用时需根据实际需求选择对应的功能按钮。
步骤三：接线将测量的电路和万用表相连接，通常可以使用红色和黑色的探针即可接线。
电路的电源线连接到红色探针，接地则连接到黑色的探针上。
若要测量电阻，则将测试电路的两个端口分别连接到红色和黑色的探针上。
步骤四：读取测量值当接线连接完成后，选择正确的量程和功能，按下“ON”按钮即可快速测量得出电气参数。
同时，需要注意不要触碰到电路上的电位，以免造成危险。
读取值数时，万用表显示的数值因为不同的设备而有所不同。
步骤五：结束测量测试结束后，先将探针从电路上取下，切断电路，或使其断开。
这样可以省电，同时保证设备的长期使用。
万用表使用技巧：1. 选择合适的范围，以获取最准确的测量结果。
2. 使用时要将测试电路建立好，确定正负极，并用万用表的红色和黑色的探针进行连接。
红色探针一般映射到电路上的正极，而黑色探头则映射到负极。
3. 测量前，在测量线路前面放置一个开关，并在测量时先将其断开。
这样可以避免误操作，同时保证设备的长期使用。
4. 测量过程中要注意保护万用表，并避免放置在高温，高压和潮湿的环境中。
总之，掌握使用万用表的技巧和方法非常有用，可以为我们在实验和调试过程中提供准确和有效的数据，并为我们的工作和学习提供坚实的基础。
万用表的用途和使用方法万用表是一种常用的电子测量仪器，主要用于电路中电压、电流、电阻等基本参数的测量。
其具有测量精度高、测量范围广、使用方便等优点，广泛应用于各种电子设备的设计、制造和维修过程中。
本文将介绍万用表的用途和使用方法，以帮助读者更好地理解和掌握这一仪器。
一、万用表的用途万用表主要用于以下几个方面：1. 电路参数测量：万用表可以测量电路中的电压、电流、电阻等参数，帮助工程师了解电路的运行状态和故障情况，从而进行修复或调整。
2. 电池测试：万用表可以测试电池的电压和电流，帮助用户了解电池的使用情况，及时更换电池或充电，延长电池寿命。
3. 温度测量：部分万用表还具备测量温度的功能，可用于工业生产中对温度的监测和控制。
4. 汽车电路维修：万用表可以用于汽车电路的故障排查和维修，如检查车辆电池电压、发动机温度、车灯电路等。
二、万用表的使用方法1. 选择测量模式：万用表有多种测量模式，如直流电压、交流电压、直流电流、交流电流、电阻等。
在使用前，需要根据需要选择相应的测量模式。
2. 设置量程：万用表有多档量程，需要根据待测量的大小设置相应的量程，以保证测量精度和安全性。
一般来说，量程越小，测量精度越高。
3. 连接测量电路：将万用表的探头连接到待测电路的正负极，确保连接牢固。
在连接前，需要确认电路已经断电，以避免电击等危险。
4. 读取测量结果：在连接完成后，可以打开电路电源，等待稳定后读取测量结果。
万用表的读数会自动显示待测电路的电压、电流或电阻等参数。
5. 断开连接：在使用结束后，需要断开万用表和待测电路的连接，以避免电路短路或其他安全事故的发生。
同时，还需要关闭电路电源，以节约能源和延长设备寿命。
三、使用注意事项在使用万用表时需要注意以下几点：1. 选择正确的测量模式和量程，以保证测量精度和安全性。
2. 确认电路已经断电，以避免电击等危险。
3. 连接牢固，确保万用表探头与待测电路正负极正确对应。
指针万用表使用方法,详细的讲解指针万用表是一种常用的电子测量仪器，用于测量电流、电压和电阻等参数。
它具有简单、灵活、精确的特点，适用于各种电子设备的维修和调试工作。
下面将详细介绍指针万用表的使用方法。
1. 基本部件介绍指针万用表通常由一个显示屏、旋钮和多个测试插头组成。
显示屏用于显示测量结果，旋钮用于选择测量范围，测试插头用于连接待测电路。
2. 测量电流首先，将旋钮调整到电流测量档位，并确保测试插头插入正确的接口。
然后，将待测电路的电流接入测量插头之间，注意保持电路的连通性。
最后，读取显示屏上的电流数值，注意单位是否与预期一致。
3. 测量电压将旋钮调整到电压测量档位，并插入正确的测试插头。
然后，将待测电路的电压接入测试插头之间，确保电路的连通性。
最后，读取显示屏上的电压数值，并注意单位是否与预期一致。
4. 测量电阻首先，将旋钮调整到电阻测量档位，并插入正确的测试插头。
然后，将待测电阻的两端接入测试插头之间，确保电路断开。
最后，读取显示屏上的电阻数值，并注意单位是否与预期一致。
5. 其他功能指针万用表通常还具有其他功能，如测量频率、温度和电容等。
对于这些功能，使用方法类似，只需将旋钮调整到相应的测量档位，并按照前述步骤进行操作。
值得注意的是，在使用指针万用表进行测量时，应注意以下几点：- 确保测量前待测电路处于断开状态，以避免对仪器和电路造成损坏。
- 在选择测量档位时，始终选择最接近待测参数范围的档位，这样可以获得更准确的测量结果。
- 测量结束后，及时将旋钮调整至最小档位，以避免对仪器零位的损坏。
综上所述，指针万用表是一种非常实用的电子测量仪器，通过灵活的测量档位和多功能测试插头，可以满足各种电子设备调试和维修的需求。
熟练掌握其使用方法，可以提高工作效率和测量精度。
万用表的正确使用方法万用表是电力维修人员必备的故障查找工具，电力师傅们都知道，在日常的维修保养过程中，万用表发挥着极其重要的作用，那么如何使用万用表呢？下面是小编给大家带来的万用表的正确使用方法_万能表用法功能介绍，以供大家参考!万用表基本介绍简介：万用表是为节省时间、减少麻烦设计的仪器，仪器带有各种省事时功能、如自动测量、内置分析和前面板快捷按钮，如吉时利高性能用表7、8位半解决方案及灵活性的多功能DMM.▼万用表测量对象电压、电流、电阻、二三级管、半导体器件。
▼万用表的使用方法1.测量先看挡，不看不测量使用万用表进行测量时，务必再核对一次电参量的类型及量程，选择开关是否拨对位置2.测量不拨挡，测完拨空挡测量过程中不能任意拨动旋钮，特别是测高压(如220V)或大电流(如0.5A)时，以免产生电弧，烧坏转换开关触点。
测量完毕后，将量程选择开关拨会Off档。
3.表盘应水平，读数要对正使用万用表时应该水平旋转，读取示数时视线应正对着万用表指针(数字式不需这样)。
4.量程要合适，针偏过大半选择量程，若事先无法估计被测量大小，应尽量选较大的量程，然后根据偏转角大小，逐步换到较小的量程，直到指针偏转到满刻度的2/3左右为止。
数字式万用表即不断调小档位，直至调至合适档位。
5.测R不带电，测C先放电严禁在被测电路带电的情况下测电阻。
检查电器设备上的大容量电容器时，应先将电容器短路放电后再测量。
6.测R先调零，换挡需调零测量电阻时，应先将转换开关旋到电阻挡，把两表笔短接，旋调零电位器，使指针指零欧后再测量。
每次更换电阻挡时，都应重新调整欧姆零点。
7.黑负要记清，表内黑接“+”红表笔为正极，黑表笔为负极，但电阻挡上黑表笔接内部电池的正极。
8.测I应串联，测U要并联测量电流时，应将万用表串接在被测电路中;测量电压时，应将万用表并联在被测电路的两端。
9.极性不接反，单手成习惯测量电流和电压时应特别注意红、黑表笔的极性不能接反，并且一定要养成单手操作的习惯以确保安全。
数字万用表的常见故障分析与维修数字万用表的工作原理及特点:双积分A/D转换器是数字万用表的“心脏”，通过它实现模拟量—数字量的转换。
外围电路主要包括功能转换器、功能及量程选择开关、LCD或LED显示器，此外还有蜂鸣器振荡电路、驱动电路、检测线路通断电路、低电压指示电路、小数点及标志符(极性符号等)驱动电路。
数字万用表的基本构成A/D转换器是数字万用表的核心，采用单片大规模集成电路7106。
7106采用内部异或门输出，可驱动LCD显示器，耗电极省。
它的主要特点是:单电源供电，且电压范围较宽，使用9V叠层电池，以实现仪表的小型化，输入阻抗高，利用内部的模拟开关实现自动调零与极性转换。
缺点是A/D转换速度较慢，但能满足常规电测量的需要。
下面是常见故障分析，及处理方法(1)查数字万用表的故障，首先应检查和判断故障现象是带共性的(例如所有档都不能测量)，还是带个性的(例如仅电流档不能测量)，对所有档均不能工作甚至无液晶显示，应重点检查电源电路和A/D转换器；若个别档有问题，说明电源和A/D转换器工作正常，应参照单元电路去寻找故障。
(2)数字万用表的最小直流电压档(即直流200mV档)是三位半数字万用表的基本档，其余档大都在此基础上扩展而成，因此检修仪表时应先检查该档工作是否正常。
(3)直流电压基本档不回零。
一般是由于分压电阻附近较脏，应擦洗电阻周围使之回零，然后由直流电压源输入1V电压进行校准，校准时调直流电位器。
(4)基准电压不正常，仪表打到哪档始终显示“1”，检查集成块7106的第35、36管脚之间有无100mV的基准电压，再检查开关VR1电位器是否良好、分压电阻R12(4Ω)和R13(150Ω)是否准确。
(5)各档显示数字乱跳无法使用。
此故障多数是因为测大容量电容时没有放电，也有的是测量时打错档位，导致双时基集成块7556和7106损坏。
检查时首先在电池两端测电流，若大于10mA，则说明7556损坏；取下此片，再测，电流还很大，则7106损坏；取下此片，再测，电流小于，则说明其它基本正常。
