万用表的使用方法详细介绍万用表是电子制作中必备的测试工具。
它具有测量电流、电压和电阻等多种功能。
本文将介绍万用表的结构和使用万用表的方法。
一、观察和了解万用表的结构。
万用表种类很多，外形各异，但基本结构和使用方法是相同的。
常用万用表的结构和外形见彩页附图。
万用表面板上王要有表头和选择开关。
还有欧姆档调零旋钮和表笔插孔。
下面介绍各部分的作用：（一）表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号，刻度线和数值（如图3-4（B））。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。
符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
（二）选择开关万用表的选择开关是一个多档位的旋转开关。
用来选择测量项目和量程。
（如图3一4（B））。
一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。
每个测量项目又划分为几个不同的量程以供选择。
（三）表笔和表笔插孔表笔分为红、黑二只。
使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
二、万用表的使用方法（一）万用表使用前，应做到：1．万用表水平放置。
2．应检查表针是否停在表盘左端的零位。
如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。
3．将表笔按上面要求插入表笔插孔。
4．将选择开关旋到相应的项目和量程上。
就可以使用了。
（二）万用表使用后，应做到：1．拔出表笔。
2．将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“又1000V”档。
3．若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。
用万用表测量电压和电流在电子制作中，常常用万用表测量电路中的电压和电流。
附录Ⅲ DT92系列数字万用表使用说明书DT92系列数字万用表是一种手持袖珍式大屏幕液晶显示数字万用表，本仪表可用来测量直流电压/电流、交流电压/电流、电阻、电容、频率、温度、二极管正向压降、晶体三极管参数及电路通断等。
使用方法：首先请注意检查9V电池，将POWER钮按下，如果电池不足，则显示屏左上方会出现“”电池符号，需要更换电池再使用。
在使用仪表前，还要注意测试插口之旁符号，这是警告你要留意测试电压和电流不要超出指示数字。
此外在使用前要先将量程放置在你想测量的档级上。
1．直流电压DCV的测量：①黑色表笔插入COM插孔，红色表笔插入VΩHz插孔。
②功能开关置于DCV量程范围，并将表笔并接在被测负载或信号源上，在显示电压读数时，同时会指示出红表笔的极性。
注意：a.在测量之前不知被测电压的范围时应将功能开关置于最高量程档逐步调低。
b.当最高位显示“1”时，说明已超过量程，需调高一档，调档时应切断输入电压。
c．表示不要测量高于1000V的电压，虽然有可能读得读数，但可能会损坏内部电路。
d．特别注意在测量高电压时，避免接触到超高压电路。
2．交流电压ACV测量：①将黑色表笔插入COM插孔，红色表笔插入VΩHz插孔。
②将功能开关置于ACV量程范围，并将表笔并接在被测负载或信号源上。
注意：a.见直流电压测试注意事项a.、b.、d.。
b.不要测量高于750V有效值的电压，虽然有可能读得读数，但可能会损坏内部电路。
3．直流电流DCA测量：①将黑色表笔插入COM插孔，当被测电流在200mA以下时红表笔插入A插孔；如被测电流在200mA～20A之间，则将红表笔移至20A插孔。
②将功能开关至于DCA量程范围内，测试笔串入被测电路中。
在显示电流读数时，同时会指示红表笔的极性。
注意：a.在测量之前不知被测电流的范围时应将功能开关置于最高量程档逐步调低。
b.仅当最高位显示“1”时，说明已超过量程，需调高一档。
c.A插口插入时，过载会将内装保险丝熔断，须予以更换，保险丝规格为0.2A。
数字万用表的使用方法1、为什么选择数字万用表?——众里寻她千百度的理由很充分万用表，别名有多用表、复用表、三用表(电流、电压、电阻三用)等，是电子测试领域最基本的工具，一般以测量电压、电流和电阻为主要目的，有些甚至还可以测量电容、电感、功率、晶体管共射极直流放大系数hFE等。
根据内部结构，万用表分为指针式万用表和数字万用表，与传统模拟式万用表相比，数字式仪表灵敏度高，精确度高，抗干扰性能好，过载能力强，便于携带，使用也更方便简单，显示清晰，从根本上消除读取数据时的视差。
因此数字万用表已成为主流，且有取代模拟表的趋势。
万用表是利用一只灵敏的磁电式直流电流表(微安表)做表头，当微小电流通过表头就会有电流指示，但表头不能通过大电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而可以测出电路中的电流、电压和电阻。
数字万用表是在数字直流电压表的基础上扩展而成的，核心就是一个200mV量程的数字电压表，其主要工作原理是需要把被测量的电压信号、电流信号、交流电压信号、电阻、电容、电感、二极管等统一转换直流电压信号并且经过衰减器衰减到200mV以下，再由模/数(A/D)转换器将电压模拟量转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。
万用表由表头、测量电路及转换开关、表笔等四个主要部分组成。
3.1 数字万用表的表头数字万用表的表头(以FLUKE 17B为例)一般由一只A/D(模拟/数字)转换芯片+外围元件+液晶显示器组成，精度受表头的影响，万用表由于A/D芯片转换出来的数字，一般也称为3 1/2位数字万用表、4 1/2位数字万用表等等。
最常用的芯片是ICL7106(3位半LCD手动量程经典芯片，后续版本为7106A,7106B,7206,7240等等),ICL7129(4位半LCD手动量程经典芯片),ICL7107(3位半LED手动量程经典芯片)。
3.2 数字万用表的测量电路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，由电阻、半导体元件及电池组成，可以将各种不同的被测量(如电流、电压、电阻等)，经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。
数字万用表的使用方法及注意事项一、使用方法1、电压的测量（1）直流电压的测量，如电池、随身听电源等。
首先将黑表笔插进“com”孔，红表笔插进“V Ω”。
把旋钮选到比估计值大的量程（注意：表盘上的数值均为最大量程，“V-”表示直流电压档，“V～”表示交流电压档，“A”是电流档），接着把表笔接电源或电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量工业电器。
如果在数值左边出现“-”，则表明表笔极性与实际电源极性相反，此时红表笔接的是负极。
（2）交流电压的测量。
表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档“V～”处所需的量程即可。
交流电压无正负之分，测量方法跟前面相同。
无论测交流还是直流电压，都要注意人身安全，不要随便用手触摸表笔的金属部分。
2、电流的测量（1）直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA的电流，则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档；若测量小于200mA的电流，则将红表笔插入“200mA”插孔，将旋钮打到直流200mA以内的合适量程。
调整好后，就可以测量了。
将万用表串进电路中，保持稳定，即可读数。
若显示为“1.”，那么就要加大量程；如果在数值左边出现“-”，则表明电流从黑表笔流进万用表。
（2）交流电流的测量。
测量方法与1相同，不过档位应该打到交流档位，电流测量完毕后应将红笔插回“VΩ”孔，若忘记这一步而直接测电压，你的表或电源会直接报废。
3、电阻的测量将表笔插进“COM”和“VΩ”孔中，把旋钮打旋到“Ω”中所需的量程，用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度的--人体是电阻很大但是有限大的导体。
读数时，要保持表笔和电阻有良好的接触；注意单位：在“200”档时单位是“Ω”，在“2K”到“200K“档时单位为“KΩ”，“2M”以上的单位是“MΩ”。

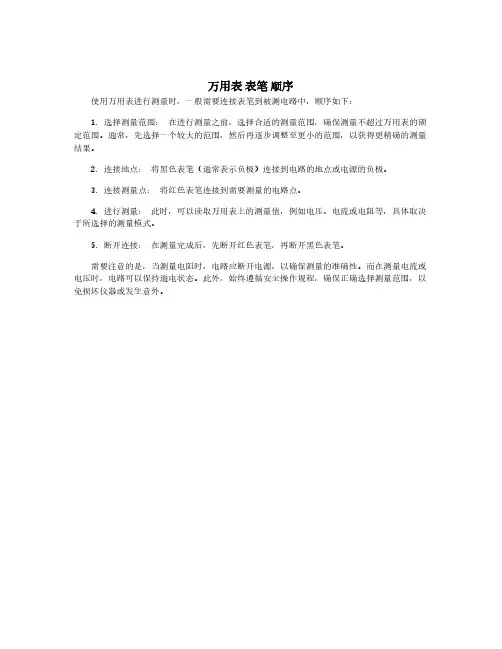

万用表表笔顺序
使用万用表进行测量时，一般需要连接表笔到被测电路中，顺序如下：
1.选择测量范围：在进行测量之前，选择合适的测量范围，确保测量不超过万用表的额定范围。
通常，先选择一个较大的范围，然后再逐步调整至更小的范围，以获得更精确的测量结果。
2.连接地点：将黑色表笔（通常表示负极）连接到电路的地点或电源的负极。
3.连接测量点：将红色表笔连接到需要测量的电路点。
4.进行测量：此时，可以读取万用表上的测量值，例如电压、电流或电阻等，具体取决于所选择的测量模式。
5.断开连接：在测量完成后，先断开红色表笔，再断开黑色表笔。
需要注意的是，当测量电阻时，电路应断开电源，以确保测量的准确性。
而在测量电流或电压时，电路可以保持通电状态。
此外，始终遵循安全操作规程，确保正确选择测量范围，以免损坏仪器或发生意外。
万用表使用说明书万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和V A，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
