实验一、万用表使用方法

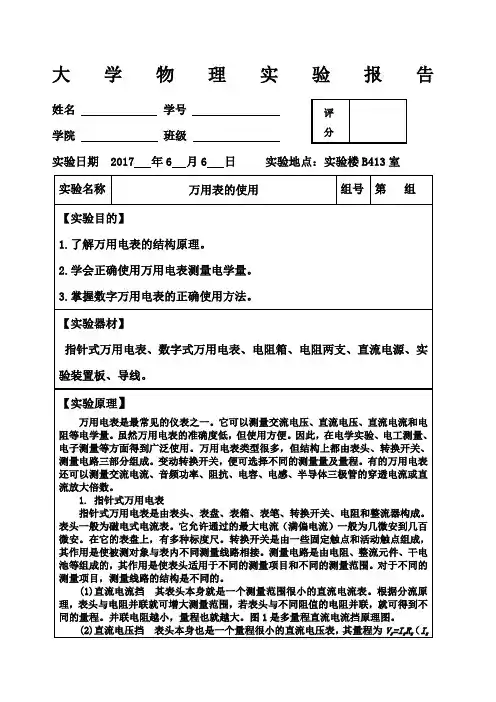

大学物理实验报告学院班级实验日期 2017 年6 月6 日实验地点：实验楼B413室为表头满偏电流，R g为表头内阻）。

根据分压原理，表头与不同的电阻串联就能得到不同的量程。

图2是多量程电压表原理图。

(3)交流电压挡磁电式表头内永久磁体的磁场方向恒定，当通过交流电时，作用在可动部件上的力矩方向将随电流方向的变化而变化。

由于表头可动部分惯性较大，它在某一方向力矩作用下，还来不及转动，力矩的方向又发生了变化，这样，表头的指针实际上不可能转动。

所以，必须把交流电转换成直流电，才能测量。

图3是多量程交流电压表原理图，图中D1、D2为整流元件。

(4)电阻挡图4是欧姆表的原理图，它由表头、电池、电阻R i和调零电阻R0组成。

在a、b两端即红、黑两表棒之间可接入待测电阻R x。

测量前，先把两表棒短路即R x=0。

调节调零电阻R0使表头指针指到刻度线右端的满刻度，即欧姆表的零点。

此时，电路中的电流（式1）式中R z=R g+R0+R i+r称为欧姆表的综合电阻。

这一步骤称为欧姆表的调零。

测量未知电阻R x时，将它接入两表棒之间，则电路中的电流为：（式2）从上式可见，当ε和R Z恒定时，I仅随R x而变。

它们之间有一一对应的关系。

如果在刻度线上不同位置刻出相应的电阻值，那么在测量未知电阻时就可以在刻度线上直接读出被测电阻的数值。

从式2还可以看出，R x越大、I越小，表头指针偏转的角度越小，刻度的间隔也越小。

当R x→∞，即a、b间开路，I→0，指针在刻度线左端位置不动，所以刻度线左端的欧姆刻度为∞。

当R x=R z时，I = ε2R z = 12I g，指针将在刻度线的中央，所以R z又称为中值电阻。

综上所述，当R x在0→∞之间变化时，指针将在刻度线右端到左端位置间变化，正好与电流表、电压表的刻度相反。

另外，标尺的刻度是不均匀的，R x越大，刻度越密。

读数时必须注意。

为了精细地读数，万用电表中欧姆挡都有多种挡次。

万用表的使用实验总结一、引言万用表是一种常用的电工仪器，用于测量电压、电流、电阻等电学量。

本实验旨在探究万用表的基本原理和使用方法，并通过实际操作加深对万用表的理解。

二、万用表的基本原理万用表是由电流表、电压表和电阻表组成的综合仪表。

电流表采用电流互感原理，电压表采用电压互感原理，电阻表采用电桥原理。

万用表可以通过选择不同的量程和功能档位以及使用不同的测试针脚，实现对不同电学量的测量。

三、万用表的使用方法1. 测量电压•将万用表的选择旋钮拨到电压测量档位。

•将红色测试针插入被测电路的正极，黑色测试针插入被测电路的负极。

•观察万用表显示屏上的数值，即为被测电路的电压值。

2. 测量电流•将万用表的选择旋钮拨到电流测量档位。

•将电流测量引线的红色插头插入万用表的电流测量孔，黑色插头插入测量端。

•打开被测电路，电流通过电流测量引线，进而通过万用表。

•观察万用表显示屏上的数值，即为被测电路的电流值。

3. 测量电阻•将万用表的选择旋钮拨到电阻测量档位。

•将被测电阻两端与万用表的电阻测量引线连接。

•观察万用表显示屏上的数值，即为被测电阻的阻值。

四、万用表的注意事项1.使用万用表时，要根据被测电路的电压、电流和电阻范围选择合适的量程和档位。

2.插拔测试针脚时要注意操作轻柔，避免损坏测试针脚。

3.在测量电压和电流时，要注意正确连接测试针脚，避免短路和触电风险。

4.测量电阻时，要确保被测电阻与电路断开，并等待电容器放电才能进行测量。

5.使用万用表时，要遵守安全操作规程，注意切勿接触带电部位，避免发生意外事故。

五、实验结果及讨论在实验中，我们按照上述方法使用万用表对不同电学量进行了测量，并记录下了相应的数值。

通过与已知数值的对比，我们验证了万用表的测量准确性和稳定性。

实验结果表明，万用表是一种可靠、方便的电工仪器，可广泛应用于电路测试和故障排除等领域。

六、实验的问题和改进方向在实验过程中，我们发现了一些问题和改进的方向： 1. 实验中使用的万用表的量程有限，不能满足某些高电压或高电流的测量需求。

实验一数字万用表的使用及电阻端口特性的测量一、实验目的1．了解线性、非线性电阻元件的伏安特性，学习其测试方法。

2．掌握直流电压表、直流电流表、直流稳压电源的使用方法。

二、实验仪器直流电压表直流电流表可调直流稳压电源线性电阻器钨丝灯普通二极管稳压二极管三、预习要求1．了解线性、非线性电阻元件的端口特性及其测试方法。

2．了解直流稳压电源、直流电压表、直流电流表的使用方法。

四、实验原理二端元件的端口特性可用该元件的端电压u与端电流i之间的函数关系来表征，把这个函数关系在u - i平面上描绘出来，成为该元件的端口特性曲线。

如果u与i之间存在代数函数关系，则该元件称为电阻元件。

电阻元件的端口特性曲线是一条通过原点的直线或曲线。

1．电阻元件的分类根据元件的端口特性，可将电阻元件分为线性电阻与非线性电阻两大类。

（1）线性电阻满足欧姆定律的电阻元件称为线性电阻，其端口特性曲线是u - i平面上一条通过坐标原点的直线，该直线的斜率即为线性电阻的阻值。

如图1-1（a）所示。

任意测取一组电压和电流值，可计算出电阻值R = U/I。

实验室中常用的电阻器件如：碳膜电阻、金属膜电阻、以及绕线电阻等，它们在较低频率下使用时线性度较好，可近似当作线性电阻处理。

（2）非线性电阻不符合欧姆定律的电阻元件称为非线性电阻，元件上的电压和电流不成正比，其端口特性曲线是u - i平面上一条曲线（非直线）。

根据该曲线是否对称于原点，非线性电阻又可以分为双向型（对称原点）和单向型（不对称原点）两种。

如图1-1(b)、(c)、(d)所示。

其中：钨丝灯（双向型）：如图1-1(b)所示，正常工作时灯丝处于高温状态，灯丝电阻随温度升高（即电流增大）而增大。

普通二极管（单向型）：如图1-1(c)所示，外加正向电压时，若电压很小时电流近似为零，当电压继续增大后，电流随电压的升高按指数规律上升，其正向压降很小（锗管：0.2 - 0.3V,硅管：0.5 - 0.7V ）。

实验一万用表测量二极管、三极管一、实验目的1.熟练掌握指针式万用表和数字万用表的使用方法。

1.熟练掌握用指针式万用表测量普通二极管和三极管。

2.熟练掌握用数字万用表测量普通二极管和三极管。

二、主要元件及仪器1、MF-47指针式万用表2、VC890D数字万用表3、1N4001～1N4007系列普通整流二极管4、1N4735（6.2V）、1N4738(8.2V)稳压二极管5、9011～9014小功率晶体三极管二、实验原理（一）指针式万用表测量二极管：二极管参数的测试可用晶体管图示仪，或其它仪器进行测试。

在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方法不能测量二极管的参数。

初学者在业余条件下可以使用万用表测试二极管性能的好坏。

测试前先把万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管，也不要用RX10K，该档电压太高，可能击穿管子），再将红、黑两根表笔短路，进行欧姆调零。

正向特性测试：把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。

若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般小功率锗管的正向电阻为1KΩ左右，硅二极管约为5KΩ左右。

一般正向电阻越小越好。

若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。

短路和断路的管子都不能使用。

反向特性测试：把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。

一般小功率锗管的反向电阻为几十KΩ，硅二极管约为500KΩ以上。

1.普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。

通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。

（1）极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。

实验一、指针万用表的使用方法和测量常见器件的技巧一、实验目的１.学习电阻、电位器、电容的不同种类特点和参数识别方法２.了解指针式万用表的原理和使用方法３.了解指针式万用表的检测常用电子元器件的方法二、实验器材指针式万用表，若干常见的电子元器件，直流稳压电流三、实验原理电阻器是电子设备中应用最广泛的元件之一，在电路中起限流、分流、降压、分压、负载、与电容配合作滤波器及阻抗匹配等作用。

1、根据电阻器的电阻值在电路中的特性来分，可分为固定电阻、可变电阻器（电位器）和敏感电阻器三大类。

⑴固定电阻器固定电阻器按组成材料可分为非线绕电阻器和线绕电阻器两大类。

非线绕电阻器又可分为薄膜电阻器、实心型电阻器。

薄膜电阻器：碳膜电阻、、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

实心型电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

⑵电位器（可变电阻器）电位器是靠一个电刷在电阻体上移动而获得变化的电阻值，在一定的范围内可调。

按电阻体的材料分，可分为薄膜电位器和线绕电位器两种。

薄膜电位器：WTX型小型碳膜电位器、WTH型合成碳膜电位器、WS型有机实心电位器、WTJ型精密合成电位器、WHD型多圈合成膜电位器等线绕电位器的电阻体由金属线线绕而成，能承受较高的温度，因此可制成功率型的电位器，其额定功率为0.25W～50W左右。

阻值范围在100Ω～100KΩ左右。

按调节活动机构的运动方式可分为旋转式和直滑式电位器。

按输出特性的函数关系，又可分为线性电位器和非线性电位器⑶敏感电阻器按照其对温度、光机械力等物理量表现敏感的特性可分为：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

2、电阻器的阻值和误差的标注方法电阻器的标称阻值一般都标在电阻体上，其标志有四种：直标法、文字符号法、数码法和色标法。

万用表的使用实验报告实验目的，通过实验掌握万用表的基本使用方法，了解其测量电压、电流和电阻的原理，并掌握其在电路实验中的应用。

一、实验仪器和设备。

1. 万用表。

2. 直流电源。

3. 电阻箱。

4. 电路板。

5. 连接线。

二、实验原理。

1. 电压的测量。

万用表的电压测量功能是通过并联在电路中的电阻来实现的，利用欧姆定律U=IR，其中U为电压，I为电流，R为电阻。

当万用表选择电压档位时，万用表内部的电阻非常大，可以忽略不计，此时电流几乎不流过万用表，从而实现了对电路中电压的测量。

2. 电流的测量。

万用表的电流测量功能是通过串联在电路中的电阻来实现的，同样利用欧姆定律I=U/R。

当万用表选择电流档位时，电流会通过万用表内部的电阻，从而实现了对电路中电流的测量。

3. 电阻的测量。

万用表的电阻测量功能是通过在电路中加入一个已知电压，然后测量电路中的电流来计算电阻值的。

利用欧姆定律R=U/I，其中U为电压，I为电流，R为电阻。

万用表在电阻档位时，会对电路中的电阻进行测量，并显示出相应的数值。

三、实验步骤。

1. 电压的测量。

（1）连接电路板和直流电源，调节电源输出电压为5V。

（2）将万用表的红表笔连接到电路板上的正极，黑表笔连接到负极，读取电压值。

（3）将电源输出电压调节为10V，重复步骤（2），记录电压值。

2. 电流的测量。

（1）将电路板上的电阻箱调节为100Ω。

（2）将万用表的电流挡位调至最大电流范围，将红表笔插入电路板上的正极，黑表笔插入电路板上的负极，记录电流值。

3. 电阻的测量。

（1）将电路板上的电阻箱调节为200Ω。

（2）选择万用表的电阻档位，将红、黑表笔依次连接到电路板上的两端，记录电阻值。

四、实验数据记录与处理。

1. 电压的测量。

电源输出电压5V时，电路板上的电压为4.98V；电源输出电压10V时，电路板上的电压为9.96V。

2. 电流的测量。

电路板上的电流为0.05A。

3. 电阻的测量。

电路板上的电阻为199.8Ω。

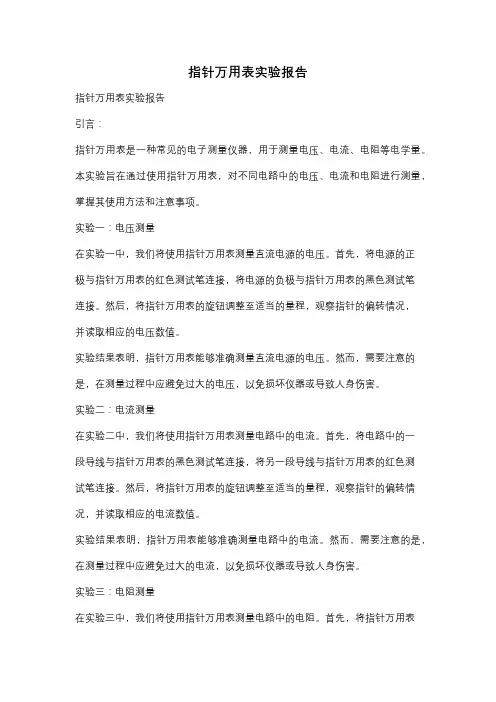

指针万用表实验报告指针万用表实验报告引言：指针万用表是一种常见的电子测量仪器，用于测量电压、电流、电阻等电学量。

本实验旨在通过使用指针万用表，对不同电路中的电压、电流和电阻进行测量，掌握其使用方法和注意事项。

实验一：电压测量在实验一中，我们将使用指针万用表测量直流电源的电压。

首先，将电源的正极与指针万用表的红色测试笔连接，将电源的负极与指针万用表的黑色测试笔连接。

然后，将指针万用表的旋钮调整至适当的量程，观察指针的偏转情况，并读取相应的电压数值。

实验结果表明，指针万用表能够准确测量直流电源的电压。

然而，需要注意的是，在测量过程中应避免过大的电压，以免损坏仪器或导致人身伤害。

实验二：电流测量在实验二中，我们将使用指针万用表测量电路中的电流。

首先，将电路中的一段导线与指针万用表的黑色测试笔连接，将另一段导线与指针万用表的红色测试笔连接。

然后，将指针万用表的旋钮调整至适当的量程，观察指针的偏转情况，并读取相应的电流数值。

实验结果表明，指针万用表能够准确测量电路中的电流。

然而，需要注意的是，在测量过程中应避免过大的电流，以免损坏仪器或导致人身伤害。

实验三：电阻测量在实验三中，我们将使用指针万用表测量电路中的电阻。

首先，将指针万用表的旋钮调整至适当的量程。

然后，将指针万用表的两个测试笔分别与电阻器的两个引脚相连接。

观察指针的偏转情况，并读取相应的电阻数值。

实验结果表明，指针万用表能够准确测量电路中的电阻。

然而，需要注意的是，在测量过程中应避免过大的电阻，以免损坏仪器或导致测量误差。

实验四：其他功能除了上述实验外，指针万用表还具有其他功能，如测量交流电压、测试二极管和晶体管等。

这些功能的使用方法与前述实验类似，只需要根据具体情况调整指针万用表的量程和测试笔的连接方式。

总结：通过本次实验，我们掌握了指针万用表的基本使用方法和注意事项。

指针万用表作为一种常见的电子测量仪器，具有准确、实用的特点。

然而，在使用过程中仍需谨慎操作，避免超出仪器的测量范围，以确保测量结果的准确性和仪器的安全性。

家用万用表使用方法家用万用表是一种常见的电子测量仪器，它可以测量电压、电流、电阻等参数。

在日常生活中，我们经常需要使用万用表来检测电器或电子设备的工作状态，以及进行一些简单的电路实验。

下面将介绍家用万用表的使用方法。

第一步：选择正确的测量范围在使用家用万用表之前，首先需要选择正确的测量范围。

不同类型的万用表有不同的测量范围，如果选择错误的范围可能会导致仪器损坏或者读数不准确。

通常情况下，我们应该选择最小的测量范围，并根据需要逐渐增大范围。

第二步：连接测试线将测试线连接到家用万用表上。

通常情况下，红色测试线连接到正极（+）插孔上，黑色测试线连接到负极（-）插孔上。

在插入测试线时要确保插口牢固，并且没有松动。

第三步：设置测量模式根据需要设置相应的测量模式。

通常情况下，我们可以通过旋转旋钮来选择不同的模式。

例如，在检测直流电压时，我们可以将旋钮调整到“V=”的位置。

在检测电流时，我们可以将旋钮调整到“A=”的位置。

在检测电阻时，我们可以将旋钮调整到“Ω”的位置。

第四步：连接测试对象将测试线连接到待测对象上。

在连接测试线时要确保插口牢固，并且没有松动。

如果需要测量电阻，我们需要将测试线与待测电阻两端相连。

如果需要测量电压或电流，我们需要将测试线与待测电路相连。

第五步：读取显示结果当所有准备工作完成后，我们可以开始读取显示结果了。

通常情况下，在家用万用表上会有一个数字显示屏，它会显示出当前的测量值。

如果需要进行更精确的读数，我们可以使用旁边的刻度盘来调整。

总结：以上就是家用万用表的使用方法。

在使用万用表时，我们应该注意安全，并遵循正确的操作步骤。

如果不确定如何操作，请参考相关说明书或者咨询专业人士。

实验一万用表的使用（初稿）-- 丁佰成万用表是电子制作中必备的测试工具。

它具有测量电流、电压和电阻等多种功能。

本节将介绍万用表的结构和使用万用表的方法。

同学们应努力学会使用万用表。

一、观察和了解万用表的结构万用表种类很多，外形各异，但基本结构和使用方法是相同的。

常用万用表的结构和外形见实物。

万用表面板上主要有表头和选择开关。

还有欧姆档调零旋钮和表笔插孔。

下面介绍各部分的作用：（一）表头万用表的表头是灵敏电流计。

表头上的表盘印有多种符号，刻度线和数值（如图3-4（B））。

符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。

表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。

符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。

刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。

表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。

（二）选择开关万用表的选择开关是一个多档位的旋转开关。

用来选择测量项目和量程。

（如图3一4（B））。

一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。

每个测量项目又划分为几个不同的量程以供选择。

（三）表笔和表笔插孔表笔分为红、黑二只。

使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。

二、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。

2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。

数字表则常用一块6V或9V的电池。

在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。

认识实验——万用表的使用
一、实验目的
（一）认识实验室的电源设备、学习实验室的规章制度，培养安全用电的习惯（二）学习使用万用表测量电阻的方法。

二、实验设备
（一）实验工作台1台
（二）电阻、电容若干只
（三）万用表MF-30型1只
三、注意事项与实验内容
（一）注意事项
万用表——使用前必须把测量范围选择开关旋到与被测电量相应的测量范围及某一档量程上。

测量电压时更要小心，一定不能打在电流及电阻挡，否则容易损坏仪表。

测量电阻时要注意调零（将两根表笔短接，调节调零旋扭使指针指向零点，每次改变档位都要重新调零）。

使用各种仪表都要注意量程的选择，量程选大了将增加测量误差，选小了则有可能损坏仪表。

通常测量的量使指针偏转在满量程的2/3处为佳。

（二）实验内容
1、熟悉万用表的面板构造。

2、使用万用表测量电阻
（1）按给定的三个电阻分别根据色环读出电阻的理论值并记录下来。

在用再用万用表测量电阻的阻值并与理论值比较计算误差。

实验一数字万用表、交流毫伏表及其使用一．实验目的:1．掌握万用表测量电阻、测量交直流电压的过程及测量数据的处理方法。

2．掌握毫伏表的使用方法。

3．了解毫伏表的工作频率极限。

4．学会毫伏表使用前的调零和校正。

二．实验仪器及材料：1．数字万用表2．WYK直流稳压电源3．色环电阻4．DF2170A毫伏表5. SFG-1003信号发生器三．实验原理：1、数字万用表数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶1位万用表。

核心也是直流数字显示数字，最大显示数字为±1999，因而属于32电压表DVM（基本表）。

它主要由外围电路、双积分A／D转换器及显示器组成。

其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片构成的。

（1）直流电压测量电路图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。

把基本量程为200mV的量程扩展为五量程的直流电压挡。

图中斜线区是导电橡胶，起连接作用。

图1 数字万用表直流电压测量电路原理图（2）交流电压测量电路图2为数字万用表交流电压测量电路原理图。

由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。

图中，C1为输入电容。

VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。

R21是为防止放大器输入端出现直流分量而设计的直流通道。

VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。

运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。

经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。

实验1 万用表的使用一、基本教学要求1.掌握电流表、电压表、欧姆表的原理；2. 会用指针万用表、数字万用表测量电压、电流、电阻、电容、频率、二极管、三极管等。

掌握指针万用表、数字万用表的读数方法和量程的选择原则。

3.引导学生自制简易万用表二、实验原理1.电流表：表头和并联电阻R 2组成的整体（图中虚线框住的部分）就是改装后的电流表。

如需将量程扩大为nI g ，则不难得出分流电阻为R g /（n-1）。

2.电压表：为了测量较大的电压，可以给表头串联一个阻值适当的电阻。

要把量程为I g 的电流表改装成量程为U m 的电压表，降压电阻为：g g m R I U R -=。

交流电压表在直流电压表的基础上加了两个二极管构成半波整流电路，交流电压表测的是交流电的有效值。

3. 欧姆表：实际的多量程欧姆表多采用并联分流的调零方式，电路如图3所示。

图3图3中，最大档位（⨯1K ）的表内总电阻由R 、R W 、R 0、R g 组成的等效电阻为R 内，其中R W 是调零电阻，R 0是使该支路的分流电阻限定在一定的范围。

短路a 、b 两端，即Rx=0时,调R W 使表头中的电流满偏，即图1g gW I R R R U I =+++⋅=R R R W 00左内 当a 、b 端接入被测电阻Rx 后，表头中的电流为gW X R R R R U I R R R W 00+++⋅+=左内。

当电源端电压U 保持不变时，被测电阻和电流值有一一对应的关系。

即接入不同的电阻，表头就会有不同的偏转读数，Rx 越大，电流I 越小。

当Rx=R 内时： g g W x I R R R U I 21R R R R W 00=+++⋅+=左内 这时指针在表头的中间位置，对应的阻值为中值电阻，显然R 中=R 内.当R x =∞（相当于a 、b 开路）时，I=0，即指针在表头的机械零位，所以欧姆表的标度尺为反向刻度。

表盘的欧姆值是根据R 中来标定的，不同的x R 对应不同的g I I ，当x R 为2中R 、3中R 、4中R ……时，电流表中的电流分别为g I 31、g I 41、g I 51……。

实验一数字万用表的应用一、实验目的1 理解数字万用表的工作原理；2 熟悉并掌握数字万用表的主要功能和使用操作方法。

二、实验内容1 用数字万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测；2用数字万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。

三、实验仪器及器材1 低频信号发生器 1台2 数字万用表 1块3 功率放大电路实验板 1块4 实验箱 1台5 4700Pf、IN4007、9018 各1个四、实验要求1 要求学生自己查阅有关数字万用表的功能和相关工作原理，了解数字万用表技术指标；2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力；3 要求学生独立操作每一步骤；4 熟练掌握万用表的使用方法。

五、万用表功能介绍（以UT39E型为例）1概述 UT39E型数字万用表是一种功能齐全、性能稳定、结构新颖、安全可靠、高精度的手持式四位半液晶显示小型数字万用表。

它可以测量交、直流电压和交、直流电流，频率，电阻、电容、三极管β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有28档。

本万用表最大显示值为±19999，可自动显示“0”和极性，过载时显示“1”，负极性显示“－”，电池电压过低时，显示“”标志，短路检查用蜂鸣器。

2技术特性A直流电压：量程为200mV、2V、20V、200V和1000V五档，200mV档的准确度为±（读数的0.05％＋3个字），2V、20V和200V档的准确度为±（读数的0.1％＋3个字）, 1000V档的准确度为±（读数的0.15％＋5个字）；输入阻抗，所有直流档为10MΩ。

B交流电压量程为2V、20V、200V和750V四档， 2V、20V和200V档的准确度为±（读数的0.5％＋10个字）, 750V档的准确度为±（读数的0.8％＋15个字）；输入阻抗，所有量程约为2MΩ；频率范围为40Hz~400Hz；显示：正弦波有效值（平均值响应）。

万用表使用的实验报告
掌握万用表的使用方法，实现电阻、电压、电流的测量。

实验仪器
万用表
实验步骤
1. 准备实验器材，包括万用表，电源，电阻。

2. 测量电阻：将电阻两端分别接在万用表的红色和黑色测量插头上，调整万用表旋钮，将最小的量程调整到电阻值的范围内，读取电阻值。

3. 测量电压：将电源正负极分别接在万用表的红色和黑色测量插头上，调整万用表旋钮，将最小的量程调整到电压值的范围内，读取电压值。

4. 测量电流：将电阻两端从电路中拆开并用万用表连接，调整万用表旋钮，将最小的量程调整到电流值的范围内，读取电流值。

实验结果
1. 电阻值：20 Ω
2. 电压值：4 V
3. 电流值：0.2 A
实验结论
通过使用万用表，可以准确地测量电阻、电压和电流等电学参数。

在实验中，我
们掌握了万用表的使用方法，对电学参数的测量方法有了更深入的了解，实现了对电路的精确测量。

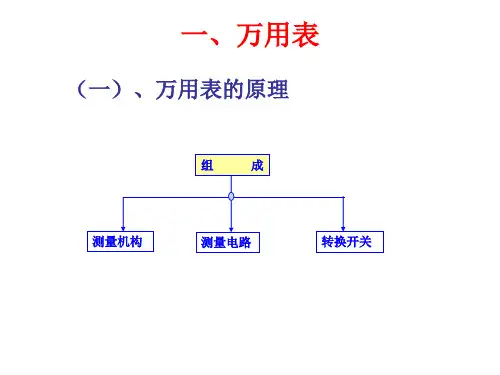

万用表的原理与使用实验步骤一、引言万用表是电子工程中常用的测量仪器之一，它可以测量电压、电流、电阻等多种参数。

本文将详细介绍万用表的原理和使用实验步骤。

二、万用表的原理1. 万用表的组成万用表由直流电压测量部分、交流电压测量部分、直流电流测量部分、交流电流测量部分和电阻测量部分组成。

2. 万用表的工作原理（1）直流电压测量部分：万用表通过输入信号与内部基准信号进行比较，从而得出被测试物体上的直流电压值。

（2）交流电压测量部分：万用表通过整流滤波等处理方式将被测试物体上的交流信号转化为直流信号，再进行直接测量。

（3）直流电流测量部分：在被测试物体与万用表之间串联一个高精度小阻抗，通过检测该小阻抗两端的压差来得出被测试物体上的直流电流值。

（4）交流电流测量部分：在被测试物体与万用表之间串联一个高精度小阻抗，并通过整定放大器等方式来将被测试物体上的交流电流转化为直流信号，再进行直接测量。

（5）电阻测量部分：万用表通过输入一个小的电流信号，并通过检测该电流信号在被测试物体上产生的压差来得出被测试物体的电阻值。

三、万用表的使用实验步骤1. 选择正确的量程在使用万用表进行测量时，需要首先选择正确的量程。

如果选择过小的量程，则会导致读数不准确；如果选择过大的量程，则会降低测量精度。

2. 连接测试线将万用表与被测试物体连接起来，需要注意正负极性。

在连接测试线时，应尽可能保持接触良好，以免影响测量结果。

3. 选择正确的功能根据被测试物体所需测量参数，选择正确的功能模式。

例如，在需要测量交流电压时，应选择交流电压测量模式。

4. 测量并记录数据根据所选功能模式进行测量，并记录数据。

在记录数据时，应注意保留足够多的有效数字，以保证精度。

5. 关闭万用表并拔掉测试线在使用完毕后，应关闭万用表并拔掉测试线。

同时，还应注意避免将万用表放在潮湿或高温的环境中，以保证其正常使用寿命。

四、总结万用表是电子工程中不可或缺的测量仪器之一。
