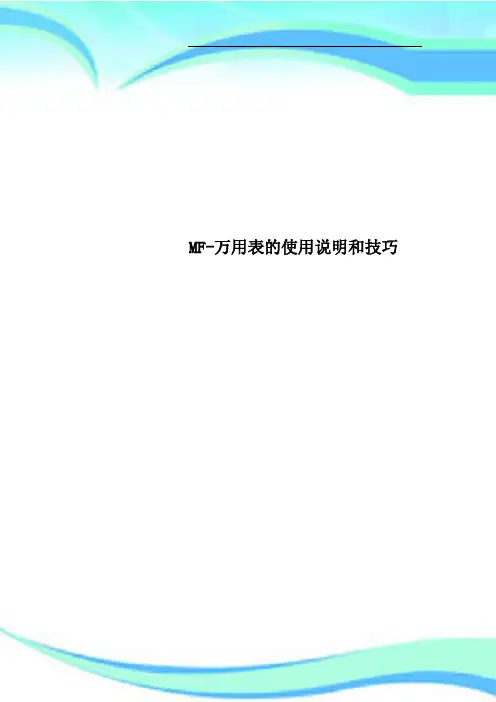

MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
MF-万用表的使用说明和技巧————————————————————————————————作者：————————————————————————————————日期：万用表的使用方法和技巧一：万用表的使用方法（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
（2）进行机械调零。
（3）根据被测量的种类及大小，选择转换开关的挡位及量程，找出对应的刻度线。
（4）选择表笔插孔的位置。
（5）测量电压：测量电压（或电流）时要选择好量程，如果用小量程去测量大电压，则会有烧表的危险；如果用大量程去测量小电压，那么指针偏转太小，无法读数。
量程的选择应尽量使指针偏转到满刻度的2/3左右。
如果事先不清楚被测电压的大小时，应先选择最高量程挡，然后逐渐减小到合适的量程。
①交流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于交流电压的合适量程上，万用表两表笔和被测电路或负载并联即可。
②直流电压的测量：将万用表的一个转换开关置于交、直流电压挡，另一个转换开关置于直流电压的合适量程上，且“+”表笔（红表笔）接到高电位处，“-”表笔（黑表笔）接到低电位处，即让电流从“+”表笔流入，从“-”表笔流出。
若表笔接反，表头指针会反方向偏转，容易撞弯指针。
（6）测电流：测量直流电流时，将万用表的一个转换开关置于直流电流挡，另一个转换开关置于50uA到500mA的合适量程上，电流的量程选择和读数方法与电压一样。
测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。
如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
其读数方法如下：实际值＝指示值×量程/满偏（7）测电阻：用万用表测量电阻时，应按下列方法*作：A 选择合适的倍率挡。
万用表欧姆挡的刻度线是不均匀的，所以倍率挡的选择应使指针停留在刻度线较稀的部分为宜，且指针越接近刻度尺的中间，读数越准确。
★袖珍式高灵敏度50μA 20000Ω/V★设有二极管和熔丝双重保护电路★宽的电阻测量范围设有“×10KΩ”量限★DCA=1/5/25（20KΩ/V）/100/500V（5KΩ/V）/30KV（W/H.V.probe）★ACV=10/100/500V（5KΩ/V）★DCV=50/500μ/5/50/500mA★Ω=4K/40K/400K/4M/40MΩ★DB=-10～+22dB★BATT=R6（1.5V）×1,10F20(15V)×1★外形尺寸：135×92×46mm 0.4kg中国家电维修网/ 用户名： uranus 密码5622518万用表的使用的注意事项* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * （1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。
（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。
否则，会使万用表毁坏。
如需换挡，应先断开表笔，换挡后再去测量。
（4）万用表在使用时，必须水平放置，以免造成误差。
同时，还要注意到避免外界磁场对万用表的影响。
（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。
如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。
<STRONG>欧姆挡的使用 </STRONG>* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * 一、选择合适的倍率。

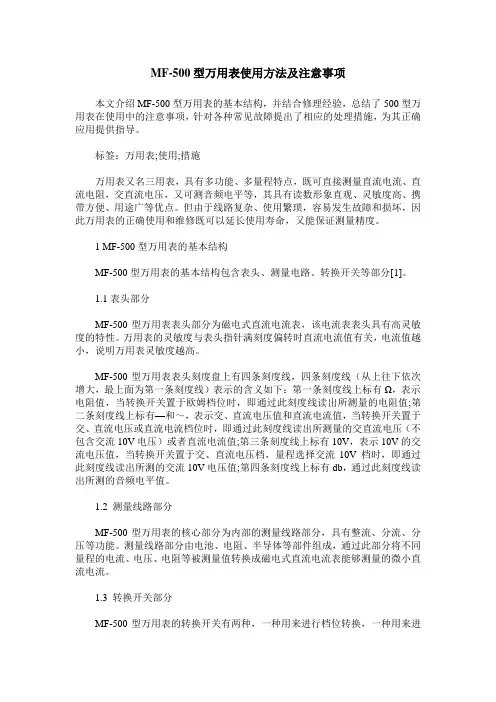

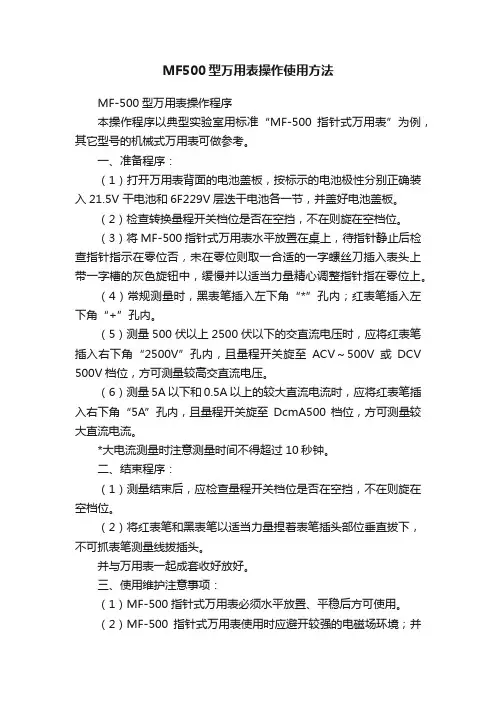

MF-500型万用表使用方法及注意事项本文介绍MF-500型万用表的基本结构，并结合修理经验，总结了500型万用表在使用中的注意事项，针对各种常见故障提出了相应的处理措施，为其正确应用提供指导。
标签：万用表;使用;措施万用表又名三用表，具有多功能、多量程特点，既可直接测量直流电流、直流电阻，交直流电压，又可测音频电平等，其具有读数形象直观、灵敏度高、携带方便、用途广等优点。
但由于线路复杂、使用繁琐，容易发生故障和损坏，因此万用表的正确使用和维修既可以延长使用寿命，又能保证测量精度。
1 MF-500型万用表的基本结构MF-500型万用表的基本结构包含表头、测量电路、转换开关等部分[1]。
1.1表头部分MF-500型万用表表头部分为磁电式直流电流表，该电流表表头具有高灵敏度的特性。
万用表的灵敏度与表头指针满刻度偏转时直流电流值有关，电流值越小，说明万用表灵敏度越高。
MF-500型万用表表头刻度盘上有四条刻度线，四条刻度线（从上往下依次增大，最上面为第一条刻度线）表示的含义如下：第一条刻度线上标有Ω，表示电阻值，当转换开关置于欧姆档位时，即通过此刻度线读出所测量的电阻值;第二条刻度线上标有—和～，表示交、直流电压值和直流电流值，当转换开关置于交、直流电压或直流电流档位时，即通过此刻度线读出所测量的交直流电压（不包含交流10V电压）或者直流电流值;第三条刻度线上标有10V，表示10V的交流电压值，当转换开关置于交、直流电压档，量程选择交流10V档时，即通过此刻度线读出所测的交流10V电压值;第四条刻度线上标有db，通过此刻度线读出所测的音频电平值。
1.2 测量线路部分MF-500型万用表的核心部分为内部的测量线路部分，具有整流、分流、分压等功能。
测量线路部分由电池、电阻、半导体等部件组成，通过此部分将不同量程的电流、电压、电阻等被测量值转换成磁电式直流电流表能够测量的微小直流电流。
1.3 转换开关部分MF-500型万用表的转换开关有两种，一种用来进行档位转换，一种用来进行量程转换。
图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表，但是指针式万用表还是有一定的市场，某些场合下指针式万用表有其独特的优势，下面就来图解指针式万用表MF-47的使用方法及注意事项。
一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表，是一种多功能、多量程的仪器，一般万用表可测量直流电流、直流电压、交流电压、电阻等。
是电工必备的仪表之一，也是电子维修中必备的测量工具。
二、指针万用表的结构（1）一指针万用表的表盘如上图所示，为万用表的表盘，通过转换开关的旋钮可改变指针万用表测量项目和测量的量程，测量值由表头指针指示读取。
通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置，欧姆调零旋钮是在测量电阻时，用来使指针对准右零位，以保证测量数值的准确（2）指针万用表的表体上图所示为指针万用表表体，调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换，红黑表笔插孔分别用来插红黑表笔。
欧姆挡调节旋钮用来给欧姆挡调零。
三极管插孔用来检测三极管的极性和放大系数。
三、万用表的使用方法1、用指针式万用表测量电阻，电阻测量方法如下：（1）首先进行机械调零，将表针调整到左零位置，如下图（2）将功能旋钮调到万用表的欧姆挡，并选择合适的量程（估计待电阻阻值，使测量结束后指针静止位置大致为表盘的盘中（3）对万用表进行精度校正，短接两表笔，然后调节欧姆挡调零旋钮，使万用表的指针指到零刻度，如下图。
（4）测量时应将两表笔分别接触待测电阻的两极（接触稳定）观察指针偏转情况。
如果指针太靠左那么需要换一个稍大的量程。
如果指针太靠右那么需要换一个稍小的量程。
直到指针落在表盘中部。
（因为表盘中部区域测量更精确）。
读取表针读数，然后将表针读数乘以所选择的量程倍数，如下图选用Rx100挡，指针指示33，则被测电阻值为100x33=3300欧=3.3千欧。

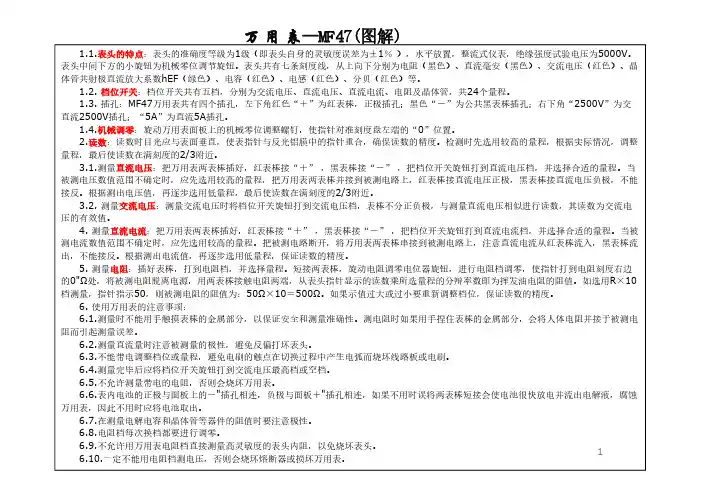

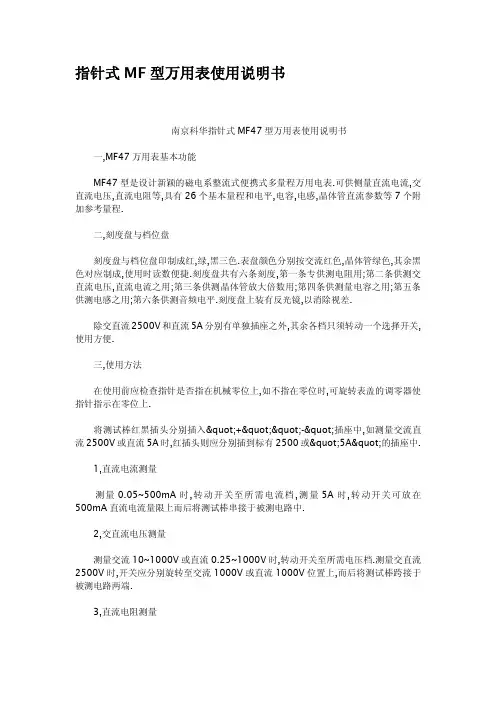

万用表—MF47(图解)1.1.表头的特点：表头的准确度等级为1级（即表头自身的灵敏度误差为±1％），水平放置，整流式仪表，绝缘强度试验电压为5000V。
表头中间下方的小旋钮为机械零位调节旋钮。
表头共有七条刻度线，从上向下分别为电阻（黑色）、直流毫安（黑色）、交流电压（红色）、晶体管共射极直流放大系数hEF（绿色）、电容（红色）、电感（红色）、分贝（红色）等。
1.2.档位开关：档位开关共有五档，分别为交流电压、直流电压、直流电流、电阻及晶体管，共24个量程。
1.3.插孔：MF47万用表共有四个插孔，左下角红色“＋”为红表棒，正极插孔；黑色“－”为公共黑表棒插孔；右下角“2500V”为交直流2500V插孔；“5A”为直流5A插孔。
1.4.机械调零：旋动万用表面板上的机械零位调整螺钉，使指针对准刻度盘左端的“0”位置。
2.读数：读数时目光应与表面垂直，使表指针与反光铝膜中的指针重合，确保读数的精度。
检测时先选用较高的量程，根据实际情况，调整量程，最后使读数在满刻度的2/3附近。
3.1.测量直流电压：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电压档，并选择合适的量程。
当被测电压数值范围不确定时，应先选用较高的量程，把万用表两表棒并接到被测电路上，红表棒接直流电压正极，黑表棒接直流电压负极，不能接反。
根据测出电压值，再逐步选用低量程，最后使读数在满刻度的2/3附近。
3.2.测量交流电压：测量交流电压时将档位开关旋钮打到交流电压档，表棒不分正负极，与测量直流电压相似进行读数，其读数为交流电压的有效值。
4.测量直流电流：把万用表两表棒插好，红表棒接“＋”，黑表棒接“－”，把档位开关旋钮打到直流电流档，并选择合适的量程。
当被测电流数值范围不确定时，应先选用较高的量程。
把被测电路断开，将万用表两表棒串接到被测电路上，注意直流电流从红表棒流入，黑表棒流出，不能接反。
根据测出电流值，再逐步选用低量程，保证读数的精度。
