注意事项（一）
• 1、测量前，先检查红、黑表笔连接的位置是 否正确。红色表笔接到红色接线柱或标有“ 十”号的插孔内，黑色表笔接到黑色接线柱 或标有“一”号的插孔内，不能接反，否则在 测量直流电量时会因正负极的反接损坏表头 部件。
• 2、 在表笔连接被测电路之前，一定要查看 所选挡位与测量对象是否相符，否则，误用 挡位和量程，不仅得不到测量结果，而且还 会损坏万用表。在此提醒初学者，万用表损 坏往往就是上述原因造成的。
演讲人：XXXXXX 时 间：XX年XX月XX日
② 测二极管： 用数字万用表可以判断二极管的好坏、极性和材料。
测量电阻
• 将选择开关旋在“Ω’挡的适当量程上，将 两根表笔短接，指针应指向零欧姆处，如 图所示。每换一次量程，欧姆挡的零点都 需要重新调整一次。测量电阻时，被测电 阻器不能处在带电状态。在电路中，当不 能确定被测电阻有没有并联电阻存在时， 应把电阻器的一端从电路中断开，才能进 行测量。测量电阻时，不应双手触及电阻 器的两端。
字样或没有显示，另一次显示零点几的数字。此数字即是二
极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，
且此时红表笔接的是二极管的正极，而黑表笔接的是二极管
的负极。
红表笔
万用表的使用方法 及图解
万用表的应用办法及图解(含：如何用万用表肯定三极管的管脚)万用表的应用的留意事项（1）在应用万用表之前,应先辈行“机械调零”,即在没有被测电量时 ,使万用表指针指在零电压或零电流的地位上.（2）在应用万用表进程中,不克不及用手去接触表笔的金属部分 ,如许一方面可以包管测量的精确,另一方面也可以包管人身安然.（3）在测量某一电量时,不克不及在测量的同时换档,尤其是在测量高电压或大电流时 ,更应留意.不然,会使万用表损坏.如需换挡,应先断开表笔,换挡后再去测量.（4）万用表在应用时,必须程度放置,以免造成误差.同时, 还要留意到防止外界磁场对万用表的影响.（5）万用表应用完毕,应将转换开关置于交换电压的最大挡.假如长期不应用 ,还应将万用表内部的电池掏出来,以免电池腐化表内其它器件.欧姆挡的应用一.选择适合的倍率.在欧姆表测量电阻时,应选恰当的倍率,使指针指导在中值邻近.最好不应用刻度左边三分之一的部分,这部分刻度密集很差.二.应用前要调零.三.不克不及带电测量.四.被测电阻不克不及有并联歧路.五.测量晶体管.电解电容等有极性元件的等效电阻时,必须留意两支笔的极性.六.用万用表不合倍率的欧姆挡测量非线性元件的等效电阻时,测出电阻值是不雷同的.这是因为各挡位的中值电阻和满度电流各不雷同所造成的,机械表中,一般倍率越小,测出的阻值越小.万用表测直流时一.进行机械调零.二.选择适合的量程档位.三.应用万用表电流挡测量电流时,应将万用表串联在被子测电路中,因为只有串衔接才干使流过电流表的电流与被测歧路电流雷同 .测量时,应断开被测歧路 ,将万用表红.黑表笔串接在被断开的两点之间.特殊应留意电流表不克不及并联接在被子测电路中 ,如许做是很安全的,极易使万表销毁.四.留意被测电量极性.五.精确应用刻度和读数.六.当拔取用直流电流的挡时,万用表红表笔应插在测量插孔内 ,量程开关可以置于直流电流挡的随意率性量程上.七.假如被子测的直流电流大于,则可将挡扩大为5a挡 .办法很简略,应用者可以在“”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻 ,如许该挡位就变成了5a电流挡了.接入的电阻应拔取用2w以上的线绕电阻,假如功率太小会使之销毁.应用数字万用表断定三极管管脚(图解教程)如今数字式的万用表已经是很普及的电工.电子测量对象了,它的应用便利和精确性受到得维修人员和电子快活爱好者的爱好.但有同伙会说在测量某些无件时,它不如指针式的万用表,如测三极管.我倒以为数字万用表在测量三极管时加倍的便利.以下就是我本身的一些应用经验,我是平日是如许去断定小型的三极管器件的.大家无妨尝尝看是否好用或是否精确,若有看法或问题可以发信给我.手头上有一些bc337的三极管,假设不知它是pnp管照样npn管.图1 三极管我们知道三极管的内部就像二个二极管组合而成的.其情势就像下图.中央的是基极（b极）.图2 三极管的内部情势起首我们要先找到基极并断定是pnp照样npn管.看上图可知,对于pnp管的基极是二个负极的配合点,npn管的基极是二个正极的配合点.这时我们可以用数字万用表的二极管档去测基极,看图3.对于pnp管,当黑表笔（连表内电池负极）在基极上,红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8）,如表笔反过来接则为一个较大的读数（一般为1）.对于npn表来说则是红表笔（连表内电池正极）连在基极上.从图4,图5可以得知,手头上的bc337为npn管,中央的管脚为基极.图3 万用表的二极管测量档图4 断定bc337的b极和管型(1)图4 断定bc337的b极和管型(2)找到基极和知道是什么类型的管子后,就可以来断定发射极和集电极了.假如应用指针式万用表到了这个步可能就要用到两只手了,甚至有同伙会用到嘴舌,可以说是蛮麻烦的.而应用数字表的三伋管hfe档（hfe 测量三极管直流放大倍数）去测就便利多了,当然你也可以省去上面的步调直接用hfe去测出三极管的管脚极性,我本身则以为照样加上上面的步调便利精确一些.把万用表打到hfe档上,bc337卑贱到npn的小孔上,b极对上面的b字母.读数,再把它的另二脚反转,再读数.读数较大的那次极性就对上表上所标的字母,这时就对着字母去认bc337的c, e极.学会了,其它的三极管也就一样如许做了,便利快速.图5 万用表上的hfe档图6 断定c,e极图7 断定c,e极。
万用表的使用方法「精心说明,附图解」
万用表的使用方法「精心说明,附图解」1指针式万用表的功效指针式万用表又称模拟万用表,响应速度较快,内阻较小,但测量精度较低。
它是由指针、到度盘、功能旋钮、表头校正钮,零欧姆调整钮、表笔连接端、表笔等构成。
如下图所示为指针式万用表的实物外形。
指针式万用表的实物外形如下图所示为指针式万用表的量程旋钮和连接插孔,当量程旋钮调至“OFF'档为关闭档;当量程旋钮调整至“DCV'区域中的档位时,表示检测直流电压;当量程旋钮调整至“ACV”区域中的档位时,表示检测交流电压;当量程旋钮调整至“蜂鸣分档时,表示检测通断测试;当量程旋钮调整至“hFE”档时,表示检测晶体管放大倍数;当量程旋钮调至“OHIM”档时,表示检测电阻值;当量程旋钮调制“DCA”档时,表示检测直流电流(0~500mA);当程旋钮调制至“IOA”档时,表示检测0.5~10A的直流电流。
指针式万用表共有三类连接插孔:公共端'COM 表示负极,用于连接黑表笔,“V.Ω.9.mA'表示检测电压、电阻以及毫安电流的连接插孔,连接红表笔;“DC10A”表示检测10A以下的大电流使用的插孔,连接红表笔指针式万用表的量程旋钮和连接插孔温馨提示：若对电路中的电流和电压进行检测时,无法得知待測流的大小时,应将指针式万用表的量程调整为最大档位,这样可避免待测电压或电流过大导致万用表损坏2.数字式万用的的功效数字式万用表读数直观方便,内阻较大,测量精度高。
它是由液晶显示屏、量程旋钮、表笔接端、电源按键、峰值保持按键、背光灯按键，交/直流切换键构成。
如下图所示数字式数字式万用表的实物外形如下图所示数字式万用表的量程旋钮和连接插孔，通断档表示检测二极管以及通断测试。
Ω区域种的档位，表示检测电阻值；v-、v~区域种的档位，表示检测电压，10 MHz 档表示检测频率。
A-/A~区域种的档位，表示检测电流，°c档，表示检测温度，hFE档，表示检测晶体管的放大倍数， L 档表示检测电感，F 档表示检测电容。
万用表的使用ppt课件
完
使用万用表注意事项
1． 注意正确选择量程及红表笔插孔。对 未知量进行测量时，应首先把量程调到 最 大，然后从大向小调，直到合适为此。 若显示“1”，表示过载，应加大量程。 2． 不测量时，应随手关断电源。 3． 改变量程时，表笔应与被测点断开。 4． 测量电流时，切忌过载。 5． 不允许用电阻档和电流档测电压。
万用表的使用
1、输入端插孔：万用表有四个输入端插孔 （1）黑表笔总是插“COM”插孔； （2）测量电压、电阻、二极管及通断检测时，红表笔插“V/Ω” 插孔； （3）测量200mA以下交直流电流时，红表笔插“mA”插孔； （4）测量200mA以上交直流电流时，红表笔插“A”插孔。 2、功能和量程选择开关： 交、直流电压档的量程一般为200mV、2V、20V、200V、1000V， 共5档。交、直流电流档的量程为200μA、2mA、20mA、200mA、 10A，共5档。电阻挡的量程为200Ω、2kΩ、20kΩ、200kΩ、2ＭΩ、 20ＭΩ、 ，共7档，其中 档用于判断电路的通、断，当电阻小于 一定值（一般是100Ω左右）时会发出蜂鸣声。 3、β插座：测量三极管的β值，注意区别管型是NPN还是PNP。
万用表的使用方法
讲解人：崔昊
万用表介绍
万用表种类很多，外形各异，但基本结 构和使用方法是相同的。常用万用表分 数字万用表和指针式万用表。 万用表面板上王要有表头和选择开关。 还有欧姆档调零旋钮和表笔插孔。
一、数字万用表的功能
数字万用表一般具有电阻测量、电压 测量、电流测量、通断声响检测、二极 管正向导通电压测量、三极管放大倍数 及性能测量等。有些数字万用表则增加 了电容容量测量、频率测量、温度测量、 数据保持等功能。
万用表功能使用使用方法
万用表功能使用使用方法万用表功能使用使用方法：红表笔插"＋"端，黑表笔插"－COM "端。
(1) 交流电压测量：开关旋至AC V 档，选择合适档位。
(2) 电阻测量：开关旋至 W 档，选择适当量程的电阻档位。
红黑表笔分别接被测电阻的两端，测在线电阻时，线路应切断电源，与电阻所连的电容应放电。
(3) 三极管测量：开关旋至ｈFE档，将三极管插入测量孔。
(4) 直流电流测量：将开关旋至 DCma 档，选择合适档位。
(5) 直流电压测量：开关旋至DC V档，选择合适档位。
三极管的封装形式和管脚识别常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c2SC1815 KTC9013 SS9011目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。

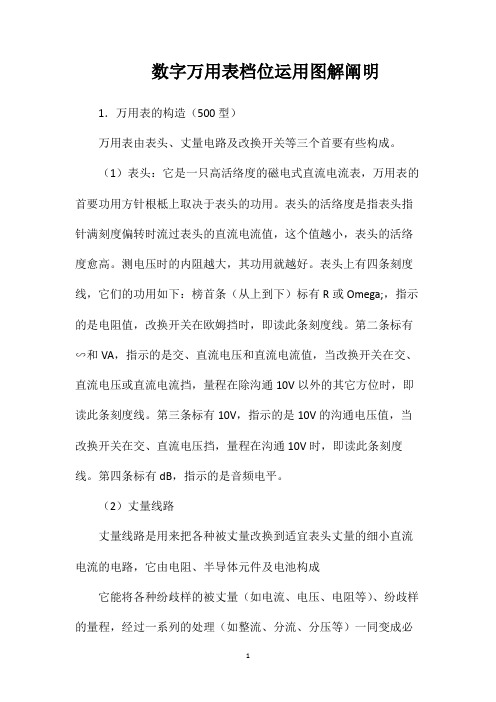

数字万用表档位运用图解阐明
数字万用表档位运用图解阐明1．万用表的构造（500型）万用表由表头、丈量电路及改换开关等三个首要有些构成。
（1）表头：它是一只高活络度的磁电式直流电流表，万用表的首要功用方针根柢上取决于表头的功用。
表头的活络度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的活络度愈高。
测电压时的内阻越大，其功用就越好。
表头上有四条刻度线，它们的功用如下：榜首条（从上到下）标有R或Omega;，指示的是电阻值，改换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当改换开关在交、直流电压或直流电流挡，量程在除沟通10V以外的其它方位时，即读此条刻度线。
第三条标有10V，指示的是10V的沟通电压值，当改换开关在交、直流电压挡，量程在沟通10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）丈量线路丈量线路是用来把各种被丈量改换到适宜表头丈量的细小直流电流的电路，它由电阻、半导体元件及电池构成它能将各种纷歧样的被丈量（如电流、电压、电阻等）、纷歧样的量程，经过一系列的处理（如整流、分流、分压等）一同变成必定量限的细小直流电流送入表头进行丈量。
（3）改换开关其效果是用来挑选各种纷歧样的丈量线路，以满意纷歧样种类和纷歧样量程的丈量恳求。
改换开关通常有两个，别离标有纷歧样的档位和量程。
2．符号含义（1）∽标明交直流（2）V－2.5KV4000Omega;/V标明关于沟通电压及2.5KV的直流电压挡，其活络度为4000Omega;/V（3）A－V－Omega;标明可丈量电流、电压及电阻（4）45－65－1000Hz标明运用频率计划为1000Hz以下，规范工频计划为45－65Hz（5）2000Omega;/VDC标明直流挡的活络度为2000Omega;/V钳表和摇表盘上的符号与上述符号类似（别的由于符号格局不对不能悉数写上『标明磁电系整流式有机械反效果力外表『标明三级防外磁场『标明水平放置）））3．万用表的运用（1）了解表盘上各符号的含义及各个旋钮和挑选开关的首要效果。
数字万用表的使用方法详细图解
数字万用表的使用方法详细图解现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。
c交直流电压的测量:根据需要将量程开关拨至DCV(直流)或ACV(交流)Ω孔，黑表笔插入COM孔，并将表笔与被测线路的合适量程，红表笔插入V, 并联，读数即显示。
d交直流电流的测量:将量程开关拨至DCA(直流)或ACA(交流)的合适量程，红表笔插入mA孔(,200mA时)或10A孔(,200mA时),黑表笔插入COM孔，并将万用表串联在被测电路中即可。
测量直流量时，数字万用表能自动显示极性。
e电阻的测量:将量程开关拨至Ω的合适量程，红表笔插入V,Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。
测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。
因此，测量晶体管、电解电容器等有极性的元器件时，必须注意表笔的极性。
(2).使用注意事项a如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。
测量完毕，应将量程开关拨到最高电压挡，并关闭电源。
b满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。
c测量电压时，应将数字万用表与被测电路并联。
测电流时应与被测电路串联，测直流量时不必考虑正、负极性。
d当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动。
e禁止在测量高电压(220V以上)或大电流(0.5A以上)时换量程，以防止产生电弧，烧毁开关触点。
数字万用表图文使用教程
数字万用表图文教学1、数字万用表介绍数字式测量仪表已成为主流，因为数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
２数字万用表外观３数字万用表使用图解４测量电压1、将黑表笔插入com端口，红表笔插入VΩ端口。
2、功能旋转开关打至V~(交流)，V-(直流)，并选择合适的量程。
3、红表笔探针接触被测电路正端，黑表笔探针接地或接负端，即与被测线路并联。
4、读出LCD显示屏数字。
5测量电阻1、关掉电路电源。
2、选择电阻档（Ω）。
3、将黑色测试探头插入 COM 输入插口。
红色测试探头插入Ω输入插口。
4、将探头前端跨接在器件两端，或你想测电阻的那部分电路两端。
5、查看读数，确认测量单位－欧姆（Ω），千欧（kΩ）或兆欧（MΩ）。
６二极管蜂鸣档的作用①二极管好坏的判断：转盘打在( )档，红表笔插在右一孔内，黑表笔插在右二孔内，两支表笔的前端分别接二极管的两极，如下图所示，然后颠倒表笔再测一次。
测量结果如下：如果两次测量的结果是：一次显示“1”字样，另一次显示零点几的数字。
那么此二极管就是一个正常的二极管，假如两次显示都相同的话，那么此二极管已经损坏，LCD上显示的一个数字即是二极管的正向压降：硅材料为0.6V左右；锗材料为0.2V左右，根据二极管的特性，可以判断此时红表笔接的是二极管的正极，而黑表笔接的是二极管的负极。
ß 二极管最重要的一个特性是:单向导通性②短路检查（判断线路通断）：将转盘打在短路（）档，表笔位置同上。
用两表笔的另一端分别接被测两点，若此两点确实短路，则万用表中的蜂鸣器发出声响。
７测量电流1、断开电路；2、黑表笔插入com端口，红表笔插入mA或者20A端口；3、功能旋转开关打至A~(交流)，A-(直流)，并选择合适的量程；4、断开被测线路，将数字万用表串联入被测线路中，被测线路中电流从一端流入红表笔，经万用表黑表笔流出，再流入被测线路中；5、接通电路；6、读出LCD显示屏数字。
万用表的使用方法精读
三)万用表的使用 ·1)测量电压 ·交流、直流电压的测量: 将 万用表的转换开关置于交流、 直流电压挡，开关置于交流、 直流电压的合适量程上，万 用表两表笔和被测电路或负 载并联即可。“+”表笔(红 表笔)接到高电位处，“-”表 笔(黑表笔)接到低电位处。
三)万用表的使用
·2)测电流: ·测量直流电流时，将万用表 的转换开关置于直流电流挡， “+”到“-”的方向，将万用 表串联到被测电路中，即电 流从红表笔流入，从黑表笔 流出。
一)熟悉表上各符号的意义及各个旋钮和择开关的主要作用。
· Q 欧姆档测电阻。hfe 是测量 三极管的电流放大系数的。
Байду номын сангаас
二)量程开关的选择及表笔插孔的位置
·使用万用表之前, 必须熟悉量程 选择开关的作用。明确要测什么? 怎样去测?然后将量程选择开关 拨在需要测试档的位置。切不可 弄错档位万用表使用时, 。红表 笔插在+孔内, 黑表笔插入-[com] 孔内。测试电流就用电流档, 而 不能误用电压档、电阻挡, 其他 同理, 否则会损坏万用表。

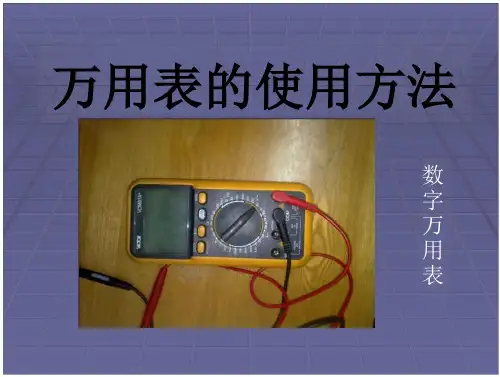

万用表的使用方法
数 字 万 用 表
一)熟悉表上各符号的意义及各个旋钮和择开关的主要作用。
·万万用用表表又的叫三多个用基表本、功三能用是 表测、量复电用阻表、,电是压一、种电多流功, 能、多量程的测量仪表,
一)熟悉表上各符号的意义及各个旋钮 和择开 关的主 要作用 。 ·万用表最大的特点是有一 个量程转换开关, 各中功 能就是这个开关来切换的。 基本上, 用a- 来表示测直 流电流, 一般毫安档和安 培档各又分几档。v- 表示 测直流电压, 高级点的万 用表有毫伏档, 电压档也 分几档。v~ 是用来测交流 电压的。a~ 测交流电流。
万用表的使用方法【图解】教材
万用表的使用方法一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）。
1．万用表的结构（500型）万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或Ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和VA，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义（1）∽表示交直流（2）V－2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡，其灵敏度为4000Ω/V（3）A－V－Ω 表示可测量电流、电压及电阻（4）45－65－1000Hz 表示使用频率范围为1000 Hz以下，标准工频范围为45－65Hz（5）2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似（其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置）））3．万用表的使用（1）熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
万用表各种功能挡位的使用方法图解 摘要: 电阻挡的用途最广泛 电阻挡（欧姆挡）一般用来测量电阻阻值大 小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小 是否与正常数据相符，来判断元器件好坏。 指针式万用表使用前要调零，将 两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。 如不能调零时，所用是 Rx1 到 Rx1k 挡，说明 1.5V 电池电 ...
电阻挡的用途最广泛 电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通 断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断 元器件好坏。
指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电 位器，使指针指在右边零刻度处。如不能调零时，所用是 Rx1 到 Rx1k 挡， 说明 1.5V 电池电量不足；所用是 Rx10k 挡，说明 9V 或 12V 叠层电池电量不 足。
1.量程选择 欧姆挡刻度盘标有 Ω，右边为零，往左边数值增大，刻度成非线性排列， 中间段显示较为准确。每更换一次电阻挡量程后，必须进行调零，以确保测 量准确度。
认出电阻阻值后选合适量程并调零，选合适量程的原则是使测量数值指针 尽量靠刻度盘中间位置。如电阻为 10Ω，则选 Rx1 挡，电阻为 220Ω 选 Rx10 挡，电阻为 4.7kΩ，可选 Rx100 挡，电阻为 68kΩ 可选 Rx1k 或 Rx10k 挡。将 表笔放在待测电阻两引脚上，读出电阻刻度盘（最上面一条刻度线）指针指 示处的数值，然后乘上该档倍率，即为电阻的阻值。
若是使用数字式万用表，则被测元件阻值与该挡量程越接近，测量结果越 准确。如 150Ω 电阻，用 Rx200 挡和 Rx2k 挡都可以测量，但是 200 挡准确位 数要多，测量结果自然也准确些。
2.在路测量 大多检修时需要先直接在电路板上测量电阻值。因为在路测量会受到其他 串联、并联元器件的影响，测量结果会有偏差，一般需要将表笔对调测两 次，取测量阻值大的一次作参考阻值。若测一个 82kΩ 电阻（见图 1），测量显示结果小于标称值且相差不大，说明此电阻正常。若测得电阻值大于实际 电阻值有可能是电阻变值增大了；若测得阻值很小，如无小阻值电阻、电感 类元件并联，这种情况都要焊下引脚或拆下元器件再作测量。
图 1 82kΩ 电阻在路测量 一般情况下，电阻阻值会存在增大的可能，以及大电流或其他原因使其开 路的情况，而阻值减小则很少见。
注意 在路测量元器件一般要将其引脚断开，并对大容量电解电容、高压电容、 高压包、显像管等储电元器件放电后才能测量。放电有很多方法，如直接短 路元器件引脚、用 1kΩ 或 10kΩ、2W 电阻泄放，笔者推荐你可以用烙铁放电 几次，即用烙铁的插头对接放电点。
当在路测量存在数据较大差别时，需要分析其元器件所在电路的情况。当有半导体器件与其并联时，就会影响阻值。 用欧姆挡在路测量二极管、三极管时，测得 PN 结正反向阻值很小，在没 有小阻值元器件并联时，PN 结可能击穿短路。若正反两次阻值均很大，说明 已开路。
必须指出：由于二极管的伏安特性是非线性的，用万用表的不同电阻挡测 量二极管的电阻时，会得出不同的电阻值，例如 R×100 挡比 R×10 挡测量所 测得的阻值会大些。
PCB 上铜箔线很长，测量这段线路电阻可以知道是否存在开路情况。同样 也可以确定电路上两点是否属于同一线路。当测得元器件阻值有异时，可以 剪断元器件引脚、切割铜皮来测量、也可以脱焊元器件某一、两脚或全部拆 下测量。
知识拓展 要注意的是，有些元器件引脚已氧化，电路板焊点氧化或因化学物质覆 盖，则要刮一刮引脚或焊锡点，也可以用表笔尖紧压焊锡点划动或刮开线路 铜箔的阻焊层绿油，才能使表笔接触良好，确保测量准确，否则会出现开路、阻值偏大、疑似接触不良等误判现象。 一个电路或元器件存在着一定大小的阻值，欧姆挡测量其电阻值来判断好 坏。当然，这样的测量仅仅从元器件某些方面、某些参数反映元件好坏，是 不全面的，换一个角度来理解，就是用万用表测量是好的，但装机工作不一 定正常。如二极管装机可能会有反向漏电、正向阻值增大、整流特性不好等 现象出现。三极管装机可能会放大倍数不够、频率特性不好、软击穿等现象 出现。
比如当你用小阻值挡测量某个 PN 结正向电阻过大，用 R×1k 挡再测，可 能又是正常了，其实这个管子的特性已经变坏了，在电路中已不能正常工作 或工作不稳定了。
无论测量哪种类型元件，能从资料、别人经验中学习，或自行拆开元器件 了解内部结构，工作原理，对测量都是非常有利的，当然这对分析线路和维 修也大有益处。例如你可以从常见的多联开关中找出特殊的开关通断关系。
测量元器件的一个好方法是：在你初学阶段，或者遇到难以判断其好坏的 时候，选一良好品与现需测量件作测量对比，即可准确判断。 再次希望大家能尽量多的进行大量的动手操作，切实打好基础。简单的事 情重复的做，定能达到炉火青纯的境界，继而坦然从容的面对困难和挑战， 最后一一轻松化解。
直流电压档使用 估计被测电压值大小，选合适量程。如果不知道电路电压高低，可先选量 程最大挡，若量程过大，则换合适量程再作测量。
将黑表笔接电路负极或地线，红表笔接待测电路点，然后根据所选量程和 指针偏转位置来读出电压值。这是测量点对地的电压，还有一种情况是测点 对点的电压，如测量降压二极管两端的电压降，基极与发射极间的电压，此 时若指针反偏，说明表笔需反接，要幺电路为负极性电源供电，或者是其电 路工作为振荡状态或反板性推动电路等情况。
用数字式万用表测量电压如图 2 所示： 图 2 5V 电压稳压后的测量 电流、电压挡的量程刻度盘为所选挡总量程，如选 10V 挡，指针指在数 字 4 右边两格刻度处，就是 4.4V，因为这个刻度盘是线性的，然后每大格又 分成 5 小格，知道计算了吧。数字万用表显示 1 表示超量程，需选大一级量 程挡位测试。
数字式万用表若表笔接反，则显示负号。如果是在表笔接对的情况下显示 负压，那就自己想一想，看一看电路是什幺电路，信号有什幺特点。很多东 西要学会自己来思考为什幺。
经验分享 如果测得电路板上很多直流电压与参考值都不符，可能是地线断开所致。 知识拓展 对于检修，首先是一些关键工作点电压的测量，如电路供电各组电源输 出、稳压 IC 的输出电压、OCL 中点电压、芯片的供电引脚等，从而判断相关电路是否工作正常。 交流电压档使用 与直流电压挡测量方法相似，根据电路电压来选合适量程，表笔不用分正 负极接入，读数方法与直流电压方法相同。
测量市电交流电压 220V 时选用 250V 交流电压挡，注意人身安全，手不 要触及表笔金属和待测电路金属部分。测量如图 3 所示。
图 3 220V 电源的测量 经验分享 220V 交流电若零线断开，用试电笔测量两根线会都带电。 直流电流档使用 断开所需电路测量处，具体可以是断开元器件引脚、割断铜箔、焊开专用 测量焊点等。估计被测电流值大小（如不清楚，先用最大量程挡），选择合适 量程（选择量程与测量电阻选择原则一样），将红表笔接入原电路断开处的电 流流出端，黑表笔接断开处的电流流入端。如不清楚可瞬间接入表笔进行碰 触，发现指针反偏，对换表笔测量即可。注意此时表笔不能并联在元器件两 端，否则极易损坏万用表。然后根据所选量程及指针偏转位置读数，即为流 过该电路的电流大小。
用数字式万用表测量时，表笔接反后，屏幕会显示负号。 另一种方法可间接测出电路的电流，用万用表电压挡测电阻两端电压，根 据欧姆定律可算出流过该电阻的电流。换个角度想一想，没有电阻的情况 下，可不可以加一个限流电阻来间接测量呢。
交流电流档使用 与直流电流挡测量方法相似，只是表笔不用分正负极性接入电路测量。读数看标有交流符号“ac”刻度线上的指针位置。说到交流电流挡的测量，一般 是针对大功率的电器及设备的，实际上用钳形电流表测量更方便，要注意的 是，钳形表只可钳住其中一根线。
电容挡使用 指针式万用表只能大约检测电容的好坏（对小容量电容器的电容量减小与 开路性故障不宜判断），以及大致估测电容的大小，不能准确测量电容容量大 小。电容器的电容量通常需要数字式万用表、电容表以及专用的电容测量仪 器来测量。
使用数字式万用表测量电容器的电容量时，将数字式万用表置于电容挡， 根据电容量的大小选择适当量程档位，待测电容器充分放电后，将待测电容 器直接插到测试孔内或两表笔分别直接接触电容器引脚进行测量。数字式万 用表的显示屏上将直接显示出待测电容器的电容量。
如果显示的数值等于或十分接近标称容量，则说明该电容器正常； 如果显示的待测电容器的电容量远小于标称电容量，则说明此电容器的电 容量已下降，不能再使用。 如果待测电容的电容量超出万用表测量范围显示 1，则不能用这个数字式 万用表测量，要更用其它合适的万用表或专测电容量的电容表进行测量。
二极管挡使用 使用指针式万用表测量：一般选用 R×100 挡。红表笔（表内电池的负 极）可代表 N 极，黑表笔可代表 P 极，当二极管导通时指针所指为二极管导 通电阻值，且黑表笔所接引脚为 P 极，即正极。若正反向测量指针均无摆 动，则二极管存在开路；若正反向测量阻值均在 0 附近，则说明二极管已短 路；如果反向测量时指针也有偏转，则二极管有反向漏电。这三种情况下的 二极管都为不良品，不能在电路中继续使用。
使用数字式万用表测量：红表笔（表内电池的正极）可代表 P 极，黑表笔 可代表 N 极。测量所显示数字是二极管的正向压降：硅二极管为 0.5 ~ 0.7V，锗二极管为 0.15 ~ 0.3V。若正反向测量显示 “000”或数值很小，则说 明二极管已短路；若正反向测量都显示 1，说明二极管内部开路；如果反向 测量也有一定电压值，则说明二极管存在反向漏电。
使用数字式万用表测量二极管正向导通，反向截止，则该二极管为良好
