仪表技术员转正考试试题

一．填空：1．在热电偶测温回路中，只要显示仪表和连接导线两端温度相同，热电偶（总电势值）不会因他们的接入而改变，这是根据（中间导体）定律而得出的结论。

2．热电偶产生热电势的条件是（两热电极材料相异）、（两接点温度相异）。

" J0R)3、分度号S、K、E三种热偶中，100℃时的电势分别为（0.645）、（4.095）、（6.317）。

" d7 u' e$ G* C4．用热偶测量温度时，其连接导线应该使用（补偿导线）。

5．补偿导线是热偶的延长，但必须考虑热偶冷端的（补偿）。

6．弹性式压力计是根据弹性元件的（变形）和（所受压力）成比例的原理来工作的。

7．常用的弹性式压力表有（膜片）式、（波纹管式）和（弹簧管式）8．膜片式压力表主要由（测量系统）、（传动系统）、（指示系统）、（表壳接头）部分组成。

9．精密压力表精度等级较高，一般有（0.6）、（0.4）、（0.25）级。

10．电接点压力表在压力低于下限或压力高于上限时均可发出（报警信号）。

11．活塞式压力计一般分为单活塞、双活塞两种，其工作原理是（静压平衡）。

12．活塞式压力计上的砝码标的是（压力）。

13．气体压力变送器可分为两大类，分别是按（位移平衡）原理构成的压力变送器和按（力平衡）原理构成的压力变送器。

14．1千克力=（9.8）牛顿 1（10×6）15．单位时间内流过的流体以体积表示的称为（体积流量），用（Q）表示。

16．气体的密度随（温度）升高而减小，随（压力）的增大而增大。

17．气动差压变送器一般都是基于（力矩平衡）原理工作的。

18．气动差压变送器在结构上由（测量）和（力-气转换）两部分组成。

19．差压变送器的膜盒内充有（硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。

) o7 z8 X0 c' L( K* Q: J. G6 H20．玻璃液位计是根据（连通器）原理工作的。

21．静压式液位计是根据流体（静压）平衡原理工作的。

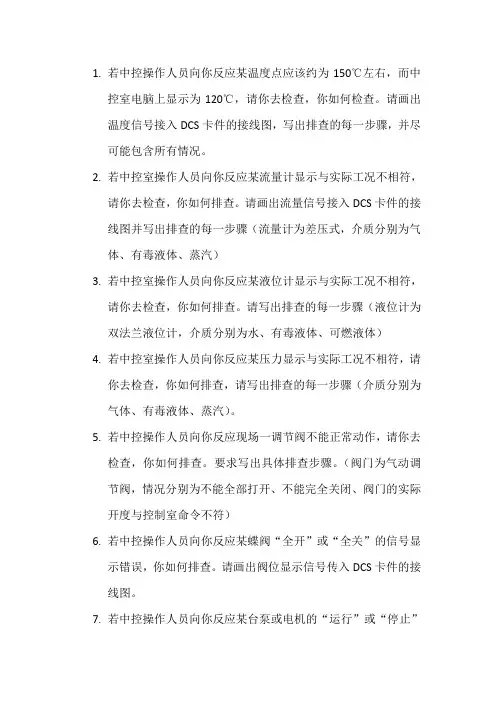

1.若中控操作人员向你反应某温度点应该约为150℃左右，而中控室电脑上显示为120℃，请你去检查，你如何检查。

请画出温度信号接入DCS卡件的接线图，写出排查的每一步骤，并尽可能包含所有情况。

2.若中控室操作人员向你反应某流量计显示与实际工况不相符，请你去检查，你如何排查。

请画出流量信号接入DCS卡件的接线图并写出排查的每一步骤（流量计为差压式，介质分别为气体、有毒液体、蒸汽）3.若中控室操作人员向你反应某液位计显示与实际工况不相符，请你去检查，你如何排查。

请写出排查的每一步骤（液位计为双法兰液位计，介质分别为水、有毒液体、可燃液体）4.若中控室操作人员向你反应某压力显示与实际工况不相符，请你去检查，你如何排查，请写出排查的每一步骤（介质分别为气体、有毒液体、蒸汽）。

5.若中控操作人员向你反应现场一调节阀不能正常动作，请你去检查，你如何排查。

要求写出具体排查步骤。

（阀门为气动调节阀，情况分别为不能全部打开、不能完全关闭、阀门的实际开度与控制室命令不符）6.若中控操作人员向你反应某蝶阀“全开”或“全关”的信号显示错误，你如何排查。

请画出阀位显示信号传入DCS卡件的接线图。

7.若中控操作人员向你反应某台泵或电机的“运行”或“停止”的信号显示错误，你如何排查。

请画出设备运行状态信号传入DCS卡件的接线图。

（分有源信号及无源信号两种情况）8.汽包上有两个气动调节阀，阀门开度可调。

阀门1为汽包放空阀，阀门2为汽包燃料气进气阀，请问这两个阀门的气开或气关的形式。

说出这两个阀门包括哪些附件。

画出联锁控制的接线图。

9.请分别画出AI/AO/DI/DO四大类型信号接入DCS卡件的回路简图，要求涵盖所有情况。

10.压力变送器设置时要设置哪些基本参数？选择一台压力变送器主要看那些参数？11.测流量的差压变送器设置时要设置哪些基本参数？选择此流量变送器主要看那些参数？12.选择一台气动调节阀需要参考哪些参数？13.孔板流量计安装有哪些要求？（要求涵盖不同种类介质情况）14.选择热电阻或热电偶时，要考虑哪些因素，安装时大概有哪些要求。

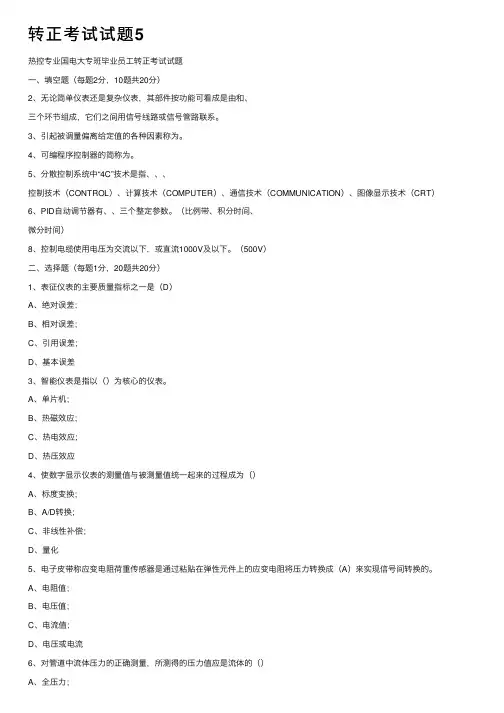

转正考试试题5热控专业国电⼤专班毕业员⼯转正考试试题⼀、填空题（每题2分，10题共20分）2、⽆论简单仪表还是复杂仪表，其部件按功能可看成是由和、三个环节组成，它们之间⽤信号线路或信号管路联系。

3、引起被调量偏离给定值的各种因素称为。

4、可编程序控制器的简称为。

5、分散控制系统中“4C”技术是指、、、控制技术（CONTROL）、计算技术（COMPUTER）、通信技术（COMMUNICATION）、图像显⽰技术（CRT）6、PID⾃动调节器有、、三个整定参数。

（⽐例带、积分时间、微分时间）8、控制电缆使⽤电压为交流以下，或直流1000V及以下。

（500V）⼆、选择题（每题1分，20题共20分）1、表征仪表的主要质量指标之⼀是（D）A、绝对误差；B、相对误差；C、引⽤误差；D、基本误差3、智能仪表是指以（）为核⼼的仪表。

A、单⽚机；B、热磁效应；C、热电效应；D、热压效应4、使数字显⽰仪表的测量值与被测量值统⼀起来的过程成为（）A、标度变换；B、A/D转换；C、⾮线性补偿；D、量化5、电⼦⽪带称应变电阻荷重传感器是通过粘贴在弹性元件上的应变电阻将压⼒转换成（A）来实现信号间转换的。

A、电阻值；B、电压值；C、电流值；D、电压或电流6、对管道中流体压⼒的正确测量，所测得的压⼒值应是流体的（）A、全压⼒；B、静压⼒；C、动压⼒；D、脉动压⼒7、当被测介质具有腐蚀性时，必须在压⼒表前加装（）A、隔离装置；B、冷却装置；C、缓冲装置；D、平衡装置8、计算机监视系统应有稳定、可靠的接地，在制造⼚⽆特殊要求时，接地电阻⼀般不⼤于（B）A、10Ω；B、5Ω；C、2Ω；D、1Ω9、如图A-2 PLC梯形图，正确的画法是( )。

图A-210、AGC系统是通过（）作⽤于单元机组的。

A、DAS；B、CCS；C、FSSS；D、DEH12、（）不是PLC的编程语⾔。

A、梯形图；B、功能图；C、布尔逻辑图；D、SAMA图13、梯形图编程时，线圈能出现在梯级的（）A、任何地⽅；B、前部；C、中部；D、尾部15、在热⼯保护回路中，对同⼀热⼯信号进⾏检测，采⽤（）的拒动频率最⾼。

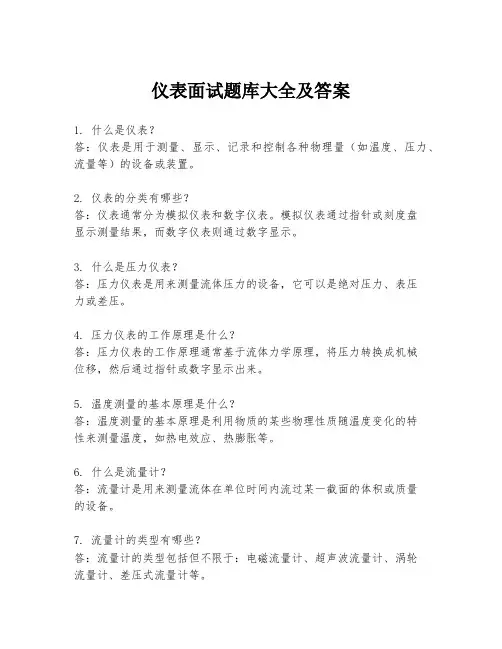

仪表面试题库大全及答案1. 什么是仪表？答：仪表是用于测量、显示、记录和控制各种物理量（如温度、压力、流量等）的设备或装置。

2. 仪表的分类有哪些？答：仪表通常分为模拟仪表和数字仪表。

模拟仪表通过指针或刻度盘显示测量结果，而数字仪表则通过数字显示。

3. 什么是压力仪表？答：压力仪表是用来测量流体压力的设备，它可以是绝对压力、表压力或差压。

4. 压力仪表的工作原理是什么？答：压力仪表的工作原理通常基于流体力学原理，将压力转换成机械位移，然后通过指针或数字显示出来。

5. 温度测量的基本原理是什么？答：温度测量的基本原理是利用物质的某些物理性质随温度变化的特性来测量温度，如热电效应、热膨胀等。

6. 什么是流量计？答：流量计是用来测量流体在单位时间内流过某一截面的体积或质量的设备。

7. 流量计的类型有哪些？答：流量计的类型包括但不限于：电磁流量计、超声波流量计、涡轮流量计、差压式流量计等。

8. 什么是变送器？答：变送器是一种将传感器检测到的信号转换成标准信号输出的设备，用于远程显示、记录或控制。

9. 变送器的输出信号有哪些类型？答：变送器的输出信号类型包括4-20mA、0-10V、RS485等。

10. 什么是控制阀？答：控制阀是一种用于调节流体流动的设备，它可以控制流量、压力、温度等。

11. 控制阀的工作原理是什么？答：控制阀的工作原理是通过改变阀门的开口大小来调节流体的流动，从而实现对流体的控制。

12. 什么是PID控制？答：PID控制是一种常见的反馈控制系统，它根据误差信号的当前值、过去值和预测的未来值来计算控制量。

13. PID控制中的P、I、D分别代表什么？答：在PID控制中，P代表比例（Proportional），I代表积分（Integral），D代表微分（Derivative）。

14. 如何校准仪表？答：校准仪表通常包括零点校准和量程校准。

使用标准设备对仪表进行校准，确保其测量精度。

15. 什么是智能仪表？答：智能仪表是一种具有自诊断、自校准、数据记录和通信功能的高级仪表。

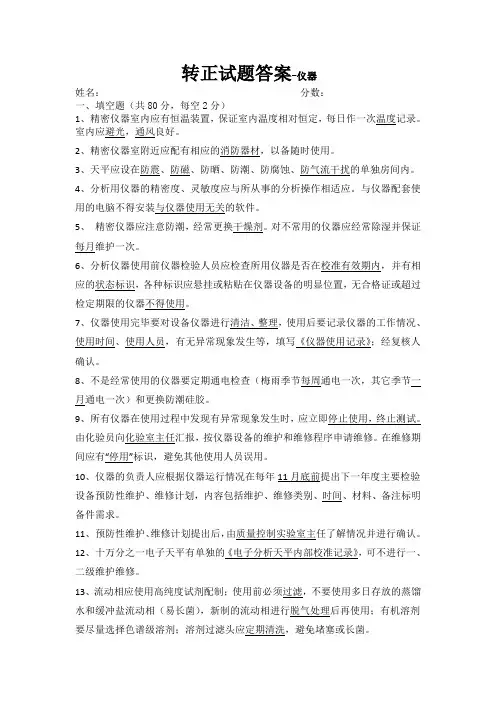

转正试题答案-仪器姓名：分数：一、填空题（共80分，每空2分）1、精密仪器室内应有恒温装置，保证室内温度相对恒定，每日作一次温度记录。

室内应避光，通风良好。

2、精密仪器室附近应配有相应的消防器材，以备随时使用。

3、天平应设在防震、防磁、防晒、防潮、防腐蚀、防气流干扰的单独房间内。

4、分析用仪器的精密度、灵敏度应与所从事的分析操作相适应。

与仪器配套使用的电脑不得安装与仪器使用无关的软件。

5、精密仪器应注意防潮，经常更换干燥剂。

对不常用的仪器应经常除湿并保证每月维护一次。

6、分析仪器使用前仪器检验人员应检查所用仪器是否在校准有效期内，并有相应的状态标识，各种标识应悬挂或粘贴在仪器设备的明显位置，无合格证或超过检定期限的仪器不得使用。

7、仪器使用完毕要对设备仪器进行清洁、整理，使用后要记录仪器的工作情况、使用时间、使用人员，有无异常现象发生等，填写《仪器使用记录》；经复核人确认。

8、不是经常使用的仪器要定期通电检查（梅雨季节每周通电一次，其它季节一月通电一次）和更换防潮硅胶。

9、所有仪器在使用过程中发现有异常现象发生时，应立即停止使用，终止测试。

由化验员向化验室主任汇报，按仪器设备的维护和维修程序申请维修。

在维修期间应有“停用”标识，避免其他使用人员误用。

10、仪器的负责人应根据仪器运行情况在每年11月底前提出下一年度主要检验设备预防性维护、维修计划，内容包括维护、维修类别、时间、材料、备注标明备件需求。

11、预防性维护、维修计划提出后，由质量控制实验室主任了解情况并进行确认。

12、十万分之一电子天平有单独的《电子分析天平内部校准记录》，可不进行一、二级维护维修。

13、流动相应使用高纯度试剂配制；使用前必须过滤，不要使用多日存放的蒸馏水和缓冲盐流动相（易长菌），新制的流动相进行脱气处理后再使用；有机溶剂要尽量选择色谱级溶剂；溶剂过滤头应定期清洗，避免堵塞或长菌。

14、自动进样器在执行进样时请不要向样品盘放置样品，以免位置放错；采用洗针操作时注意瓶号放置位置与设定值的一致性；样品请过滤后再使用；针座应定期用棉签沾乙醇擦洗，防止灰尘进入。

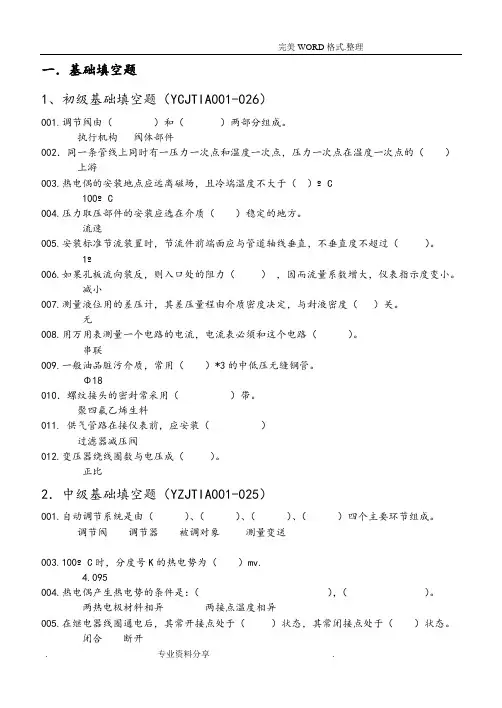

一．基础填空题1、初级基础填空题（YCJTIA001-026）001.调节阀由（）和（）两部分组成。

执行机构阀体部件002．同一条管线上同时有一压力一次点和温度一次点，压力一次点在温度一次点的（）上游003.热电偶的安装地点应远离磁场，且冷端温度不大于（）º C100º C004.压力取压部件的安装应选在介质（）稳定的地方。

流速005.安装标准节流装置时，节流件前端面应与管道轴线垂直，不垂直度不超过（）。

1º006.如果孔板流向装反，则入口处的阻力（），因而流量系数增大，仪表指示度变小。

减小007.测量液位用的差压计，其差压量程由介质密度决定，与封液密度（）关。

无008.用万用表测量一个电路的电流，电流表必须和这个电路（）。

串联009.一般油品脏污介质，常用（）*3的中低压无缝钢管。

Φ18010．螺纹接头的密封常采用（）带。

聚四氟乙烯生料011. 供气管路在接仪表前，应安装（）过滤器减压阀012.变压器绕线圈数与电压成（）。

正比2．中级基础填空题（YZJTIA001-025）001.自动调节系统是由（）、（）、（）、（）四个主要环节组成。

调节阀调节器被调对象测量变送003.100ºC时，分度号K的热电势为（）mv.4.095004.热电偶产生热电势的条件是：（），（）。

两热电极材料相异两接点温度相异005.在继电器线圈通电后，其常开接点处于（）状态，其常闭接点处于（）状态。

闭合断开006.DDZ-Ⅲ型差压变送器中位移检测放大器的振荡条件是（）条件和（）条件。

相位振幅007.喷嘴挡板机构的作用是把微小的（）转换成相应的（）信号。

位移压力008.执行器按其能源形式分为（）、（）、（）三大类。

气动电动液动009.调节阀前后压差较小，要求泄漏量小，一般可选（）阀。

单座010.电缆、电线和补偿导线等在铺设前，应用500VMΩ表测定（）及芯线对绝缘外皮间的绝缘电阻。

芯线之间011.用锡焊丝连接导线时，应根据焊接对象正确选择电烙铁的类型和功率，最好用（）作焊剂。

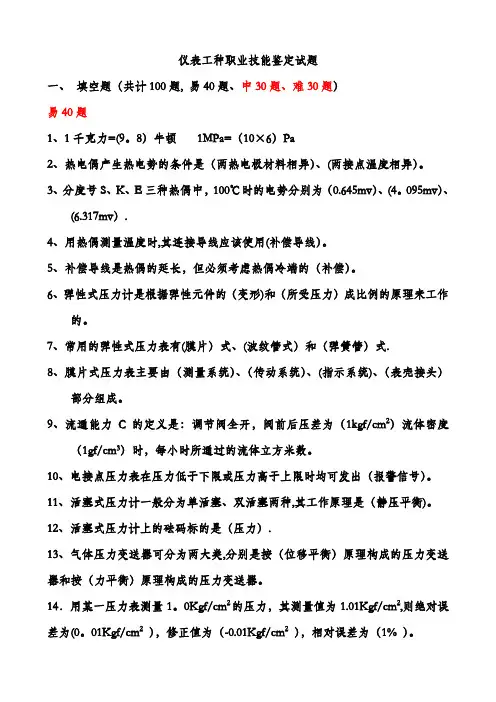

仪表工种职业技能鉴定试题一、填空题（共计100题, 易40题、中30题、难30题）易40题1、1千克力=(9。

8）牛顿 1MPa=（10×6）Pa2、热电偶产生热电势的条件是（两热电极材料相异）、(两接点温度相异）。

3、分度号S、K、E三种热偶中，100℃时的电势分别为（0.645mv）、(4。

095mv）、(6.317mv）.4、用热偶测量温度时,其连接导线应该使用(补偿导线）。

5、补偿导线是热偶的延长，但必须考虑热偶冷端的（补偿）。

6、弹性式压力计是根据弹性元件的（变形)和（所受压力）成比例的原理来工作的。

7、常用的弹性式压力表有(膜片）式、(波纹管式）和（弹簧管）式.8、膜片式压力表主要由（测量系统）、（传动系统）、(指示系统)、（表壳接头）部分组成。

9、流通能力C的定义是：调节阀全开，阀前后压差为（1kgf/cm2）流体密度（1gf/cm3）时，每小时所通过的流体立方米数。

10、电接点压力表在压力低于下限或压力高于上限时均可发出（报警信号）。

11、活塞式压力计一般分为单活塞、双活塞两种,其工作原理是（静压平衡)。

12、活塞式压力计上的砝码标的是（压力）.13、气体压力变送器可分为两大类,分别是按（位移平衡）原理构成的压力变送器和按（力平衡）原理构成的压力变送器。

14．用某一压力表测量1。

0Kgf/cm2的压力，其测量值为1.01Kgf/cm2,则绝对误差为(0。

01Kgf/cm2），修正值为（-0.01Kgf/cm2），相对误差为（1% ）。

15、单位时间内流过的流体以体积表示的称为(体积流量），用（Q）表示。

16、气体的密度随（温度）升高而减小,随（压力）的增大而增大.17、气动差压变送器一般都是基于（力矩平衡)原理工作的.18、气动差压变送器在结构上由（测量）和（力—气转换)两部分组成。

19、差压变送器的膜盒内充有(硅油)，它除了传递压力之外,还有（阻尼）作用,所以仪表输出平稳。

2024年职业技能:仪器仪表工技术及理论知识考试题库（附含答案）一、选择题1.在使用示波器时，若需要测量信号的上升时间，应该如何操作？A、设置触发方式B、使用光标功能C、调节垂直灵敏度D、调节水平位置参考答案：B2.在进行仪表的选型时，为何需要考虑仪表的响应时间？A、为了确保测量的实时性B、为了提高测量的精度C、为了延长仪表的使用寿命D、为了降低仪表的成本参考答案：A3.哪种类型的仪表用于测量电路中的相位差？A、相位计B、功率表C、示波器D、万用表参考答案：A4.在使用频率计数器时，如果信号源输出的是脉冲信号，应该如何设置？A、选择正弦波模式B、选择脉冲模式C、调节频率旋钮D、调节幅度旋钮参考答案：B5.哪种仪表常用于测量电路中的谐波含量？A、谐波分析仪B、功率表C、示波器D、万用表参考答案：A6.在工业自动化系统中，为了实现设备之间的通信和数据交换，通常使用哪种技术？A、以太网通信B、PID控制C、P1.CD、RS-485通信参考答案：A7.在使用万用表进行电压测量时，如果需要测量交流电压，应该如何设置？A、选择交流电压档B、选择直流电压档C、调节量程D、调节频率参考答案：A8.哪种类型的传感器常用于测量气体的浓度？A、气体浓度传感渊B、温度传感器C、压力传感器D、流量传感器参考答案：A9.在使用示波器进行信号测量时，如何捕捉信号的触发点?A、设置触发方式B、调节垂直灵敏度C、调节水平位置D、使用光标功能参考答案：A10.在使用万用表进行电阻测量时，为何需要进行欧姆调零？A、为了消除测量误差B、为了选择合适的量程C、为了校准万用表D、为了测量更准确的电阻值参考答案：A11.在进行仪表的故障诊断时，若怀疑仪表的电源存在问题，应该如何检杳？A、使用万用表测量仪表的电源电压B、直接拆解仪表进行内部检查C、更换仪表的电源模块D、检食仪表的信号连接参考答案：A12.工业机器人O适合夹持小型工件。

A、V型手指B、平面指C、尖指D、特型指参考答案：C13.机器人经常使用的程序可.以设置为主程序，每台机器人可以设置O主程序。

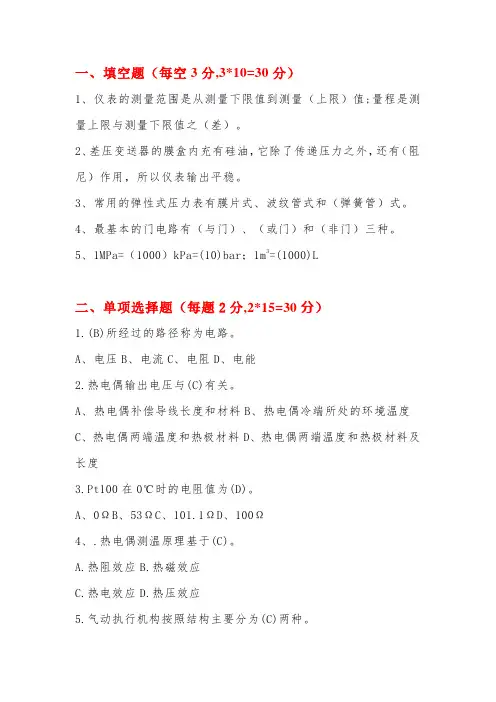

一、填空题（每空3分,3*10=30分）1、仪表的测量范围是从测量下限值到测量（上限）值;量程是测量上限与测量下限值之（差）。

2、差压变送器的膜盒内充有硅油，它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。

3、常用的弹性式压力表有膜片式、波纹管式和（弹簧管）式。

4、最基本的门电路有（与门）、（或门）和（非门）三种。

5、1MPa=（1000）kPa=(10)bar；1m3=(1000)L二、单项选择题（每题2分,2*15=30分）1.(B)所经过的路径称为电路。

A、电压B、电流C、电阻D、电能2.热电偶输出电压与(C)有关。

A、热电偶补偿导线长度和材料B、热电偶冷端所处的环境温度C、热电偶两端温度和热极材料D、热电偶两端温度和热极材料及长度3.Pt100在0℃时的电阻值为(D)。

A、0ΩB、53ΩC、101.1ΩD、100Ω4、.热电偶测温原理基于(C)。

A.热阻效应B.热磁效应C.热电效应D.热压效应5.气动执行机构按照结构主要分为(C)两种。

A、气开和气关B、正作用和反作用C、薄膜式和活塞式D、流开型和流闭型6.集散控制系统是利用微型计算机技术对生产过程进行(A)。

A、分散控制B、计算机控制C、分布式控制D、程序控制7、我们常提到的PLC是（B）A、可编程序调节器B、可编程序控制器C、集散控制系统8、恒流源的特点是（C）。

A、端电压不变B、输出功率不变C、输出电流不变D、内部损耗不变9、下列哪种仪表不是一次仪表(B)A、双金属温度计B、气动就地调节仪C、压力变送器D、浮球液位变送器10、仪表准确度(精度)等级是根据(C)来划分的A、绝对误差B、相对误差C、引用误差D、仪表量程大小11、计算机控制系统中主机接收现场信号经过运算、判断和处理后，作出各种控制决策，这些决策以（C）形式输出。

A十进制B十六进制C二进制。

12、在管道上安装孔板时，如果将孔板方向装反了会造成(B)。

A、差压流量计倒指示B、差压流量计指示变小C、差压流量计指示变大D、差压流量计指示无影响13、抗干扰有许多方式，其中双绞线是(B)方式。

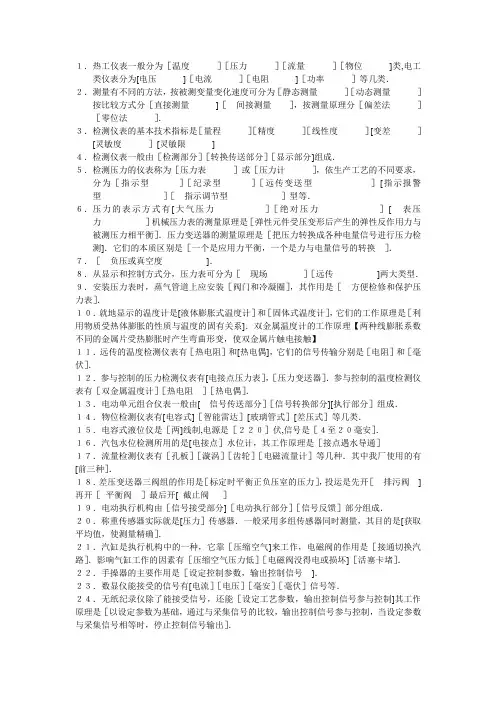

１．热工仪表一般分为［温度］［压力］［流量］［物位]类,电工类仪表分为[电压]［电流］［电阻]［功率］等几类．２．测量有不同的方法，按被测变量变化速度可分为［静态测量］［动态测量］按比较方式分［直接测量]［间接测量］，按测量原理分［偏差法］［零位法］．３．检测仪表的基本技术指标是［量程］［精度］［线性度］[变差］[灵敏度］[灵敏限]４．检测仪表一般由［检测部分］［转换传送部分］［显示部分]组成．５．检测压力的仪表称为［压力表］或［压力计］，依生产工艺的不同要求，分为［指示型］［纪录型］［远传变送型］[指示报警型］［指示调节型］型等．６．压力的表示方式有[大气压力］［绝对压力］[表压力］机械压力表的测量原理是［弹性元件受压变形后产生的弹性反作用力与被测压力相平衡］．压力变送器的测量原理是［把压力转换成各种电量信号进行压力检测]．它们的本质区别是［一个是应用力平衡，一个是力与电量信号的转换］．７．［负压或真空度]．８．从显示和控制方式分，压力表可分为［现场］［远传]两大类型．９．安装压力表时，蒸气管道上应安装［阀门和冷凝圈］，其作用是［方便检修和保护压力表］．１０．就地显示的温度计是[液体膨胀式温度计］和［固体式温度计］，它们的工作原理是［利用物质受热体膨胀的性质与温度的固有关系]．双金属温度计的工作原理【两种线膨胀系数不同的金属片受热膨胀时产生弯曲形变，使双金属片触电接触】１１．远传的温度检测仪表有［热电阻］和[热电偶]，它们的信号传输分别是［电阻］和［毫伏］．１２．参与控制的压力检测仪表有[电接点压力表］，［压力变送器］．参与控制的温度检测仪表有［双金属温度计］［热电阻］［热电偶］．１３．电动单元组合仪表一般由[信号传送部分］［信号转换部分][执行部分］组成．１４．物位检测仪表有[电容式]［智能雷达］[玻璃管式］[差压式］等几类．１５．电容式液位仪是［两]线制,电源是［２２０］伏,信号是［４至２０毫安］．１６．汽包水位检测所用的是[电接点］水位计，其工作原理是［接点遇水导通］１７．流量检测仪表有［孔板］［漩涡］［齿轮］［电磁流量计］等几种．其中我厂使用的有[前三种］．１８．差压变送器三阀组的作用是［标定时平衡正负压室的压力］，投运是先开［排污阀]再开［平衡阀］最后开[ 截止阀］１９．电动执行机构由［信号接受部分]［电动执行部分］［信号反馈］部分组成．２０．称重传感器实际就是[压力］传感器．一般采用多组传感器同时测量，其目的是[获取平均值，使测量精确］．２１．汽缸是执行机构中的一种，它靠［压缩空气]来工作，电磁阀的作用是［接通切换汽路］．影响气缸工作的因素有［压缩空气压力低］［电磁阀没得电或损坏]［活塞卡堵］．２２．手操器的主要作用是［设定控制参数，输出控制信号]．２３．数显仪能接受的信号有[电流］［电压］［毫安］［毫伏］信号等．２４．无纸纪录仪除了能接受信号，还能［设定工艺参数，输出控制信号参与控制]其工作原理是［以设定参数为基础，通过与采集信号的比较，输出控制信号参与控制，当设定参数与采集信号相等时，停止控制信号输出］．２５．变频器主要参与对[电动机］的控制．其工作原理是［改变电动机的启动，运行频率使电动机在所要求频率中运］问答题１．空压机有哪几种运行模式？答:１．CON连续运行模式２．LDM低需求模式３．AUTO自动模式４．SEQn联控模式２．孔板流量计的工作原理是什么？差压变送器的螺杆有何作用?答：工作原理是气体流过截流装置是，在孔板前后产生不同的压力,压力通过引压管传送至差压变送器,差压变送器通过压力比较计算再转换成电流信号，给出流量大小的标准信号．螺杆的作用是泄压，排空气，排污．３．截流装置有那些类型?如何安装?（孔板）答：截流装置有标准孔板，标准喷嘴,标准文丘里管．非标准截流装置有双重孔板,１／４圆喷嘴，１／４圆孔板，圆缺孔板等．我厂使用的有标准孔板和圆缺孔板，它们的安装要求是正负压室要安装正确,正压室面向流体来的方向，孔板应垂直与管道安装,孔板中心应和管道中心一至,要确保截流装置安装在直管道上，如果有弯头或三通要按管道直径的十倍取直管道（注意前后应按１：１．５取直管道），如在蒸气管道上安装时，引压管上应加冷凝罐，同时增加温压补偿．４．热电阻的检测故障有哪些?如何处理?答：故障有:１．显示仪表示值偏低或示值不稳，原因：保护管内有金属屑，灰尘，接线柱间积灰以及热电阻短路．处理方法：清洁去尘,查找短路点，加好绝缘．２．显示仪指示无穷大，原因:热电阻或出线断路,处理方法：更换热电阻或焊接断线处．３．阻值与温度关系有变化，原因：热电阻材料受腐蚀变质，处理方法：更换热电阻．５．三通换向阀的工作原理是什么？热电阻在其中所起的作用是什么？答：工作原理是两个气缸交替工作,一开一闭，（电磁阀交替得电)热电阻的作用是保护阀体，温度过高时强制换向．６．配电器在仪表检测中所的作用是什么？答：作用是进行信号隔离，输出模块能接受的信号源．７．阐述温度自动控制的原理？并画出结构图．答：控制组成：电接点温度计，加热装置,控制回路．首先设定温控范围,当温度低于温度下限时，控制回路启动，进行加热,当温度高于温度上限时,控制回路断开，停止加热．８．气体分析仪的基本组成？答：由取样探头，探头温控箱,分析柜组成．其中分析柜由分析仪器，流量计，压力表,电源开关,薄膜面板组成．９．执行机构的故障分析与解决方案？答：故障有：１．不动作,检查是否供电，线路是否断路，阀心是否卡堵．２．反馈值与实际开度不一致，检查阀心限位开关是否正确,调整限位开关，手操器的输出是否正确,是否与设定值是一至的信号输出，阀门开关不到位时,可调整限位开关，直到阀门开关到位．１０．补偿导线的作用是什么？答:补偿导线的作用是进行冷端温度补偿,消除冷端温度变化和冷端温度不为零对温度测量的影响．１１．软水系统多路阀的控制原理？答：通过流量型和时间型控制器来控制多路阀的驱动电动机，从而改变多路阀的通路，实现软水系统的正常工作．１２．流量型控制器的工作原理是什么?答：流量型控制器的工作原理是：当４８０控制器设定流量后,流量计的检测信号返回４８０控制器，这时流量为零，流量型控制器开始工作,流量计进行流量检测并返回４８０控制器进行流量累计，当累计流量等于设定流量时，系统停止产水，进入再生状态,多路阀动作，改变通径，直到再生完成，进入下一个循环．１３．时间型控制器的工作原理是什么？答:时间型控制器的工作原理是：在时间转盘上设置星期几，什么时间开始再生，在控制器的时间没有到达设定再生时间时,系统是处于工作状态的,只有在时间转盘的时间到达时,系统进入再生状态，多路阀动作，改变通经，系统进入再生状态,当再生状态结束后，系统自动投入工作状态,进行产水．１４．４８０控制器的主要作用是什么？答：４８０控制器的主要作用是：对流量型控制器进行控制,流量的大小只有在４８０控制器上设定,累计流量也在４８０控制器上累计，它给流量型控制器提供控制参数,漩涡流量计检测流量信号,累计流量完成后流量型控制器停止产水，并进入再生状态,直到再生结束，等待下一个循环．只有在４８０控制器上设定了流量，流量型控制器才能工作．１５．气动元件的作用是什么？答：气动元件的作用是：调节压力大小，过滤杂物，润滑气缸．１６．我厂所使用的脉冲信号发讯器主要控制哪里？其工作原理是什么？答：主要控制在戈儿收尘器上,发讯器按时间设定的间隔给出控制信号，这时继电器得电动作，这时与之对应的电磁阀得电动作，气路导通完成一个吹扫过程，时间间隔到后，发讯器又给出一个控制信号．发讯器一直按时间间隔给出控制信号循环工作．１７．工业电视系统中压缩空气和水所起的作用是什么？它们会影响系统工作吗？主要体现在那些方面？答：压缩空气和水的主要作用是：冷却摄像头,起到保护作用．它们会影响系统工作，主要体现在压缩空气压力低于系统要求的工作压力时，摄像头会自动退出炉膛．冷却水也和压缩空气一样，要求不低于工作压力，否则摄像头也会退出炉膛．只有它们的压力同时满足工作压力时,摄像头才能正常工作．１８．电接点压力表与普通压力表有何异同？什么情况下选用它？答:它们的共同之处是都是压力检测仪表,不同之处是电接点压力表带有一对常开常闭接点，能参与控制，普通压力表只能检测和显示．在需要提供控制信号和工艺报警的情况下一般选用电接点压力表．１９．电动调节阀的工作原理是什么？如何调校？答:工作原理是当调节阀处于工作状态时,只要由外部给定一个毫安信号值，调节阀会按给定的毫安值动作或关闭．调校时一般按线性调校,首先让调节阀回零，调节零位状态，再按２５%．５０%．７５％．１００％．逐一调校，如果控制信号与反馈信号不一致时，可调节电位器或限位开关．直至两个信号一至为止．２０．一氧化碳报警仪的结构组成和工作原理？答：一氧化碳报警仪的结构组成是：传感器，单片机控制系统（控制系统的输入．输出及人机接口),声光报警装置．工作原理是：报警器通过电化学传感器以扩散采样方式工作，它能直接与扩散在现场空气中的一氧化碳发生反应，并同时输出线性电流信号,从传感器获得的电流信号放大后经ａ／ｄ转换，通过ｖｆｄ液晶显示出环境中一氧化碳的浓度．当环境中的一氧化碳浓度到达预先设定的报警值时，仪器发出声光报警信号．２１．我厂有无纸记录仪参与控制的典型实例的控制原理是什么?答:控制原理是：无纸记录仪能接受现场输入的检测信号（温度，压力，流量信号），同时与它本身设定的参数进行比较，如果输入信号大于设定参数，记录仪将输出控制信号控制执行结构关闭，直到两个参数平衡．如果输入信号小于设定参数，则记录仪输出控制信号控制执行结构打开，直到两个参数平衡．２２．差压变送器的量程如何迁移？答：根据量程的设定用加压泵在差压变送器的正压侧给定所要设定的量程下限值,用万用表检测电流，调节电位器使之对应４毫安,再给定量程的上限值，使之对应２０毫安，这样就完成了量程迁移．２３．压力变送器如何调校？答：取下引压管，让变送器对大气压，看零点是否飘移,如果飘移可调节电位器，让输出回零（４毫安)，用加压泵加入变送器量程的上限值，调节电位器,使输出为２０毫安即可．２４．气动阀与电动调节阀有何区别？答:它们的区别是一个可以控制开度(电动调节阀)一个不能控制开度（只有开与关两种状态,单气路控制气动阀)．气动阀中有单气路和双气路控制两种,单气路不能控制开度,双气路可以控制开度．２５．当好一名合格的仪表工，你需要做好那些工作？。

仪表技术员转正考试题单位贵州项目组姓名陆建秋分数1、谈谈如何构建你仪表技术员岗位?（20分）答：公司现阶段正大刀阔斧的进行贵州芭田子公司的建设，作为公司仪表技术员，必须按照公司制度及其仪表工程师的安排做好工作，协助好仪表工程师做好各项仪表工作。

必须做好研究仪表自动化设备管理政策及各项规章制度，结合生产实践建立并完善各项制度、流程，定期分析和研究公司的仪表自动管理现状，提出可行的设备管理、控制改进方案，根据设备生产的需要，修改、增加控制系统程序、组态，推动仪表自动化专业管理，设计、优化、使用先进控制程序，协助推动子公司一线员工管理，提高一线员工技术水平。

2、贵州芭田公司主要有那些生产装置？各仪表控制系统计划安装控制那些主要装置？（20分）答：1、主要有稀硝酸装置、稀硝酸灌区、液氨灌区、硝酸磷营养母粒装置、硝酸钙营养母粒装置、高塔装置、锅炉装置、空压制氮、循环水、污水处理等公用工程装置。

2、DCS系统主要安装装置为：稀硝酸装置、稀硝酸灌区、液氨灌区、硝酸磷营养母粒装置、硝酸钙营养母粒装置、锅炉装置、空压制氮、循环水、污水处理等公用工程装置；SIS安全系统主要安装装置为：稀硝酸装置、稀硝酸灌区、液氨灌区、硝酸磷营养母粒装置；PLC控制系统主要安装装置为：脱盐水及污水处理；ITCC控制系统主要安装装置为：稀硝酸装置的四合一机组。

3答：4、在贵州芭田公司项目建设安装其间，仪表技术员应该如何做？注意那些事项？（40分）答：1、首先必须积极响应公司制度政策、协助仪表工程师处理好各项仪表施工安装管理工作。

还有要研读仪表设计及施工说明和仪表设备规格书等。

其次收集行业设备管理信息，提出设备专业管理改进建议，参与修改、完善公司各项规章制度，提出优化改进建议。

整理修改培训课件、组织技术和相关培训资料，掌握好先进控制技术。

做好仪表设备管理，对分管的专业设备进行决策、指导、分工，制定明确的计划、管理目标和奖罚制度并监督执行。

试用期员工转正考试试题（此卷满分为100分，80分以上为合格）员工姓名：_________ 部门：_________ 职务：__________ 考试成绩：一、填空题（每小题1分，共65分）1、对于工作位置密度很大而对光照方向无特殊要求的场所，要采用一般照明。

2、使人体能够感觉，但不遭受伤害的电流称为感知电流。

3、插座接线时应按照左零右火上接地的原则进行接线。

4、一般场所应采用额定电压为220v的照明灯。

5、热继电器使用时要将动断触点串联在控制电路中。

6、对地电压在250伏以上视为高压；对地电压在250伏以下为低压。

7、国际规定，电压36伏以下不必考虑防止电击的危险。

8、在室外有断线接地时，人员不得接近接地点10米以内，在室内有高压接地时，人员不得接近接地点5米以内。

9、热电偶产生热电势的条件是两热电极材料相异、两接点温度相异。

10、用热偶测量温度时，其连接导线应该使用补偿导线；补偿导线是热偶的延长，但必须考虑热偶冷端的补偿。

11、弹性式压力计是根据弹性元件的变形和所受压力成比例的原理来工作的。

12、常用的弹性式压力表有膜片式、波纹管式和弹簧管式。

13、精密压力表精度等级较高，一般有0.1 、0.4 、0.25 级。

14、-气体的密度随温度升高而减小，随（压力）的增大而增大。

15、差压变送器的膜盒内充有（硅油），它除了传递压力之外，还有（阻尼）作用，所以仪表输出平稳。

16、浮筒式液位计测量液位是基于（阿基米德）原理。

17、浮球式液位计是根据（恒浮力）原理。

18、数字电路中三种最基本的逻辑关系为（与）、（或）、（非）。

19、自动调节系统主要由（调节器）、（调节阀）、（调节对象）和（变送器）四大部分组成。

20、自动调节系统按调节器具有的调节规律来分，通常有（比例）、（比例积分）、（比例微分）、（比例积分微分）等调节系统。

21、在测量过程中，由仪表读得的被测值与真实值之间存在一定的差距称为（测量误差）。

仪表工转正试题姓名__ _得分__ _填空题(20分)1、1Mpa=__1000_kpa__1000000 Pa, 1Mpa=__10__kg ，1千克力= 9.81 牛顿2、仪表测量中的五大参数是温度、压力、流量、物位、在线分析。

3、常用的弹性式压力表有膜片式、波纹式、弹簧管式，其中以弹簧管式压力表用得最为广泛。

4、热电偶产生热电势的条件是两热电极材料相异，两接点温度相异 .5、电接点压力表在在压力低于下限或高于上限时均可发出报警信号。

6、活塞式压力计上的砝码标的是压力7．用热偶测量温度时，其连接导线应该使用补偿导线。

8、流体的流量与压力成方根关系。

9、弹性式压力计是根据弹性元件的变形和所受压力成比例的原理来工作的。

10、管道内的流体速度，一般情况下，在管道中心线处的流速最大，在管壁处的流速等于零。

二、选择题、（20分）1、压力表的使用范围一般在它量程的1/3—2/3处，如果低于1/3则( C )A、因压力过低仪表没有指示B、精度等级下降C、相对误差增加2、某容器内的压力为1MPa，为了测量它，应选用工业压力表的量程为（ B ）A、0～1MPa；B、0～1.6MPa；C、0～4.0MPa3、校验0～1.6MPa，1.5级的工业压力表时，应选择标准压力表。

（B）A、0～2.5MPa，0.35级；B、0～2.5MPa，0.5级C、0～4.0MPa，0.25级4、流量是指（ B ）内流过管道某一截面积的流体数量。

A单位体积 B 单位时间 C单位面积5、热电偶的延长用（ C ）A 导线 B三芯电缆 C补偿导线 D二芯电缆三、判断题（20分）1、电磁流量计不能测量气体介质流量(√)。

2、以大气压力为基准，高于大气压力的压力叫做负压。

（√）3、使用冷端补偿器必须与热电偶相配套，不同型号的热电偶所使用的冷端补偿器应不同。

（√）4、试验中发现有漏水,漏气现象,应立即带压修理。

( X )5、铂电阻测温范围比热电偶温范围高（X）计算题:(20分)。

仪表工试题及答案一、选择题（每题2分，共20分）1. 仪表的精度等级表示其测量误差与测量范围的百分比，以下哪个选项是正确的精度等级？A. 0.1%B. 0.5%C. 1%D. 5%答案：B2. 以下哪个不是压力仪表的类型？A. 压力表B. 压力变送器C. 流量计D. 压力传感器答案：C3. 测量温度时，热电偶的工作原理是：A. 电阻变化B. 热膨胀C. 热电效应D. 热传导答案：C4. 以下哪个选项是流量计的测量原理？A. 浮力原理B. 电磁感应原理C. 涡街原理D. 压力差原理答案：C5. 以下哪个是调节阀的组成部分？A. 执行器B. 传感器C. 变送器D. 显示器答案：A6. 以下哪个是仪表的校准方法？A. 直接校准B. 间接校准C. 标准比较法D. 所有选项都是答案：D7. 以下哪个是仪表的维护措施？A. 定期清洁B. 定期更换C. 定期校准D. 所有选项都是答案：D8. 以下哪个是仪表故障的常见原因？A. 电源问题B. 环境因素C. 机械故障D. 所有选项都是答案：D9. 以下哪个是仪表的选型考虑因素？A. 测量范围B. 精度等级C. 环境条件D. 所有选项都是答案：D10. 以下哪个是信号隔离器的作用？A. 信号放大B. 信号转换C. 信号隔离D. 信号滤波答案：C二、填空题（每空1分，共10分）1. 仪表的精度等级通常用百分比来表示，例如精度等级为0.5%的仪表，其测量误差不会超过测量范围的________。

2. 热电偶的测量原理是基于________效应。

3. 调节阀的工作原理是通过改变阀的开度来控制________。

4. 仪表的校准通常采用________法，以确保测量的准确性。

5. 仪表的维护应包括定期的________、________和________。

6. 信号隔离器的主要作用是将输入信号与输出信号________，以防止相互干扰。

答案：1. 0.5%2. 热电3. 流体流量4. 标准比较5. 清洁、校准、检查6. 隔离三、简答题（每题5分，共20分）1. 简述压力变送器的工作原理。

仪表工考试题3仪表工考试题姓名：部门：岗位：得分：阅卷人：一、单项选择题（每题一分，共60分）1、仪表位号TRC—1234中，字母“T”的含义是（）。

（A）被测变量是温度（B）表示温度变送器（C）变送器（D）表示某一工艺设备2、仪表位号PDRC－2102中，字母“D”的含义是（）。

（A）密度（B）差（C）压差（D）多变量3、仪表位号组成中，第1位字母表示（D ）。

（A）功能字母代号（B）工序号（C）顺序（D）被测变量字母代号4、仪表位号TRC－1234中，字母“R”的含义是（）。

（A）核辐射（B）记录（C）反应器（D）表示工艺换热设备5、仪表位号FE－2010中，字母“E”的含义是（）。

（A）电压（B）检测元件（C）差压变送器（D）流量变送器6、试电笔主要用于检查（）是否带电，一般检查电压范围在55-500V。

（A）用电设备（B）仪表供电回路（C）设备外壳（D）以上三种7、用试电笔能判别直流电的正负极，若测正极氖管（）。

（A）后端亮（B）前端亮（C）两端发亮（D）不发亮8、用试电笔能区分交流电的火线和零线，若测火线氖管会（）。

（A）后端亮（B）前端亮（C）两端发亮（D）不发亮9、万用表不能直接测量的参数是（）。

（A）380V电压（B）10000Ω电阻（C）0.1A电流（D）6000V 电压10、万用表长期不使用时，应该（）。

（A）拆散放置（B）取出内装电池（C）加润滑油（D）做耐压试验11、以下哪种仪表管道（又称管路、管线）直接与工艺介质相接触（）。

(A)导压管(B)气动管路(C)电气保护套管(D)伴热管12、电气保护套管一般用于保护电缆、电线和补偿导线，但（）一般不宜用做电气保护套管。

(A)镀锌有缝管(B)镀锌焊接钢管(C)硬聚氯乙烯管(D)紫铜管13、空气中氧气所占的体积分数为（）。

（A）21％（B）78％（C）1％（D）100％14、电源箱的接地电阻在施工时应不大于（）。

（A）1Ω（B）4Ω（C）10Ω（D）100Ω15、仪表供电系统在自动化控制中所处的位置举足轻重，因此做好日常的维护工作很重要，下面有关其使用与维护的做法不妥的是（）。

仪表技术人员考试试题一、填空题专业基础知识1、转子流量计必须由垂直安装。

2、测量液体压力时，取压点设在管道的下半部，在导压管的最高点应装设集气器，测量气体压力时，取压点设在管道的上半部，在导压管的最低点应装设气液分离器。

3、仪表调校的主要内容调零点、调量程、调线性。

4、当温度取源部件与工艺管道呈倾斜安装时，取源部件应逆着介质流向插入。

5、仪表引压管路的强度和严密性需要试验，当用液体试压时一般应为设计压力的1.25倍，当用气体试压时一般应为设计压力的1.15倍。

6测温元件一般应插入管道越过管道中心5〜10mm7、节流孔板前的直管段一般要求10 D,节流孔板后直管段一般要求5 D。

8、伴热蒸汽压一般不超过0.5 MPa 。

9、玻璃液位计是根据连通器原理工作的，翻板式液位计是利用浮子磁性把液位的高低传递给翻板而工作的。

10 、仪表电缆保护管敷设应从电缆槽盒的侧面进入，不应从底部或上部进入。

11、仪表电缆保护管敷设连接形式采用螺纹连接，不得采用套管连接。

12、仪表电缆保护管敷设螺纹加工应光滑、完整、无蚀，在螺纹上应以电力复合脂或导电性防锈脂，不得在螺纹上缠麻或缠绝缘胶带及涂其它油漆，螺纹有效啮合扣数不应小于 5 扣。

13、G3/4〃为管螺纹，其3/4 〃指的是管的内孔直径。

14、在热电偶温度计中，R100表示为1000C时的电阻值。

15、可燃气体检测仪和有毒气体检测仪的安装位置应根据所检测气体的密度确定，其密度大于空气时，检测器应安装在距地面_ 200 —300 mm勺位置，其密度小于空气时，检测器应安装在泄露区域的上方的位置。

16 、测量过程有三要素：一是测量单位、二是测量方法、三是测量工具。

17、翻板式液位计是利用浮子磁性把液位的高低传递给翻板而工作的。

18、现场总线通讯传送的是数字信号，模拟通信传送的是4〜20mA模拟信号。

19、 1 千克力=9.8 牛顿，1MP=106Pao20、测量范围20〜100C的下限值为+20C,上限值为+100C,量程为80C。

仪表工转正试题姓名__ _得分__ _填空题(20分)1、1Mpa=___ __kpa__ _Pa, 1Mpa=_______kg ，1千克力= 牛顿2、仪表测量中的五大参数是、、、、。

3、常用的弹性式压力表有膜片式、波纹式、弹簧管式，其中以压力表用得最为广泛。

4、热电偶产生热电势的条件是 .5、电接点压力表在在压力低于下限或高于上限时均可发出信号。

6、活塞式压力计上的砝码标的是7．用热偶测量温度时，其连接导线应该使用。

8、流体的流量与压力成关系。

9、弹性式压力计是根据弹性元件的和成比例的原理来工作的。

10、管道内的流体速度，一般情况下，在管道处的流速最大，在处的流速等于零。

二、选择题、（20分）1、压力表的使用范围一般在它量程的1/3—2/3处，如果低于1/3则()A、因压力过低仪表没有指示B、精度等级下降C、相对误差增加2、某容器内的压力为1MPa，为了测量它，应选用工业压力表的量程为（）A、0～1MPa；B、0～1.6MPa；C、0～4.0MPa3、校验0～1.6MPa，1.5级的工业压力表时，应选择标准压力表。

（）A、0～2.5MPa，0.35级；B、0～2.5MPa，0.5级C、0～4.0MPa，0.25级4、流量是指（）内流过管道某一截面积的流体数量。

A单位体积 B 单位时间 C单位面积5、热电偶的延长用（）A 导线 B三芯电缆 C补偿导线 D二芯电缆三、判断题（20分）1、电磁流量计不能测量气体介质流量()。

2、以大气压力为基准，高于大气压力的压力叫做负压。

（）3、使用冷端补偿器必须与热电偶相配套，不同型号的热电偶所使用的冷端补偿器应不同。

（）4、试验中发现有漏水,漏气现象,应立即带压修理。

( )5、铂电阻测温范围比热电偶温范围高（）计算题:(20分)。

1、一用电器电阻为24欧姆，外加电源60V，电源内阻为1欧姆，则通过用电器的电流为多少？2、一台线性测量变送器，量程为0-6KP，当变送器显示40%时，测量输出值应为多少mA？四、问答题：（20分）1、用差压变送器检测流量时，如果正压端某处漏，测量值是会怎样？为什么？2、新都化工的文化是什么？谈谈你的理解？。
