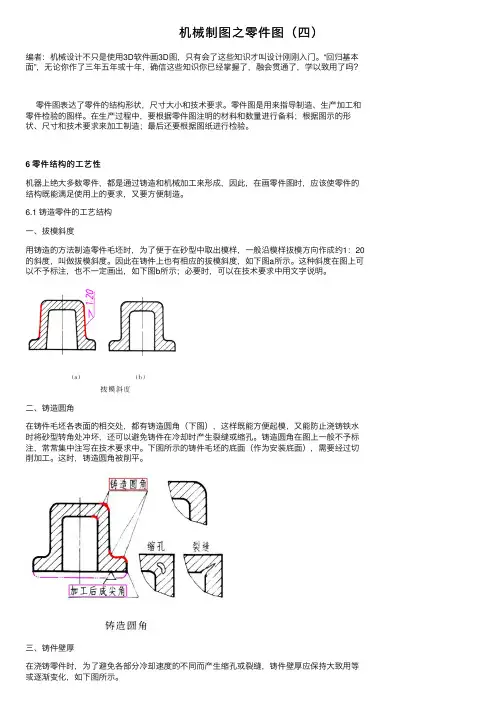

机械制图之零件图（四）编者：机械设计不只是使⽤3D软件画3D图，只有会了这些知识才叫设计刚刚⼊门。
“回归基本⾯”，⽆论你作了三年五年或⼗年，确信这些知识你已经掌握了，融会贯通了，学以致⽤了吗？零件图表达了零件的结构形状，尺⼨⼤⼩和技术要求。
零件图是⽤来指导制造、⽣产加⼯和零件检验的图样。
在⽣产过程中，要根据零件图注明的材料和数量进⾏备料；根据图⽰的形状、尺⼨和技术要求来加⼯制造；最后还要根据图纸进⾏检验。
6 零件结构的⼯艺性机器上绝⼤多数零件，都是通过铸造和机械加⼯来形成，因此，在画零件图时，应该使零件的结构既能满⾜使⽤上的要求，⼜要⽅便制造。
6.1 铸造零件的⼯艺结构⼀、拔模斜度⽤铸造的⽅法制造零件⽑坯时，为了便于在砂型中取出模样，⼀般沿模样拔模⽅向作成约1：20的斜度，叫做拔模斜度。
因此在铸件上也有相应的拔模斜度，如下图a所⽰。
这种斜度在图上可以不予标注，也不⼀定画出，如下图b所⽰；必要时，可以在技术要求中⽤⽂字说明。
⼆、铸造圆⾓在铸件⽑坯各表⾯的相交处，都有铸造圆⾓（下图），这样既能⽅便起模，⼜能防⽌浇铸铁⽔时将砂型转⾓处冲坏，还可以避免铸件在冷却时产⽣裂缝或缩孔。
铸造圆⾓在图上⼀般不予标注，常常集中注写在技术要求中。
下图所⽰的铸件⽑坯的底⾯（作为安装底⾯），需要经过切削加⼯。
这时，铸造圆⾓被削平。
三、铸件壁厚在浇铸零件时，为了避免各部分冷却速度的不同⽽产⽣缩孔或裂缝，铸件壁厚应保持⼤致⽤等或逐渐变化，如下图所⽰。
6.2 零件加⼯⾯的⼯艺结构6.2.1 倒⾓和倒圆如下图所⽰，为了去除零件的⽑刺、锐边和便于装配，在轴或孔的端部，⼀般都加⼯成倒⾓；为了避免因应⼒集中⽽产⽣裂纹，在轴肩处往往加⼯成圆⾓的过渡形式，称为倒圆。
6.2.2 螺纹退⼑槽和砂轮越程槽在切削加⼯中，特别是在车螺纹和磨削时，为了便于退出⼑具或使砂轮可以稍稍越过加⼯⾯，常常在零件的待加⼯⾯的未端，先车出螺纹退⼑槽或砂轮越程槽，如下图所⽰。
