VERICUT的数控仿真加工及改进办法分析
VERICUT是一种用于数控加工的仿真软件，它可以在机床上模拟和验证加工过程，并帮助用户优化加工程序和提高加工效率。
本文将对VERICUT的数控仿真加工及改进方法进行分析。
VERICUT的数控仿真加工可以帮助用户避免碰撞和轴向错误。
在加工过程中，机床等设备可能存在碰撞的风险，VERICUT可以通过模拟加工过程并检测碰撞来避免这种情况的发生。
它还可以检测轴向错误，例如在加工过程中轴向运动不正确或超出机床的工作范围等。
通过在VERICUT中进行仿真加工，用户可以及时发现和解决这些问题，从而避免因机床故障而导致的加工线下。
VERICUT还可以帮助用户优化加工程序。
加工程序是由一系列指令组成的，在实际加工过程中，可能存在一些冗余指令或者可以优化的部分。
使用VERICUT可以通过对加工程序的仿真来发现这些问题，并针对性地进行调整和优化。
可以通过减少冗余的插补指令来提高加工速度，或者调整切削参数来优化切削效果。
通过不断地进行仿真和优化，用户可以不断改进加工程序，提高加工效率和产品质量。
VERICUT还可以进行虚拟标定和工装验证。
在加工过程中，工装和机床的准确度和稳定性对加工结果有很大的影响。
通过在VERICUT中进行虚拟标定和工装验证，用户可以模拟实际的加工情况，检验工装的准确度和稳定性，并及时发现和解决问题。
可以通过调整工装的位置和角度来修正加工误差，或者优化夹具的设计来提高加工精度。
通过虚拟标定和工装验证，用户可以在实际加工之前预先解决这些问题，从而在加工过程中减少停机时间和减少废品率。
VERICUT的数控仿真加工及改进办法分析1. 引言1.1 绪论随着制造业的不断发展，数控仿真加工也面临着一些问题和挑战。
在复杂零部件加工过程中，可能会出现碰撞或工艺分析不足的情况，影响加工效率和产品质量。
改进数控仿真加工的方法和技术显得尤为重要。
本文将对数控仿真加工的概念进行介绍，探讨VERICUT软件在实际应用中的优势，分析数控仿真加工面临的问题与挑战，并提出改进办法，旨在为制造企业提供更好的数控仿真加工解决方案。
通过对这一领域的研究和探讨，我们可以不断提升制造业的技术水平和竞争力，推动行业的持续发展与创新。
2. 正文2.1 数控仿真加工的概念数控仿真加工是指利用计算机软件模拟数控加工过程，通过虚拟的方式对实际加工过程进行模拟和验证。
它是数控加工的重要环节，可以帮助企业提高产品质量、提高生产效率、缩短产品研发周期。
数控仿真加工的过程主要包括建模、加工路径规划、刀具路径优化、仿真验证等环节。
在建模阶段，需要将产品模型导入软件中，并设置加工参数。
在加工路径规划阶段，软件会根据产品模型和加工参数生成最优的加工路径。
在刀具路径优化阶段，软件会对加工路径进行优化，以提高加工效率和质量。
在仿真验证阶段，软件会模拟实际加工过程，检查加工路径是否正确、避免碰撞等问题。
通过数控仿真加工，可以有效减少加工中的错误和风险，提高产品质量和生产效率。
还可以更好地利用刀具和机床资源，减少生产成本。
数控仿真加工在各种制造行业中得到广泛应用，并且随着技术的不断发展，其应用范围和功能也在不断扩展，为企业的发展提供了强大的支持。
2.2 VERICUT软件的应用VERICUT软件是一款专门用于数控机床仿真的软件，在制造业领域广泛应用。
其主要功能包括对数控程序进行模拟和验证，以确保加工过程中的安全性和效率性。
VERICUT软件可以帮助用户发现潜在的加工问题，并提供改进建议，从而降低生产成本和提高生产效率。
首先，VERICUT软件可以对数控程序进行精确的仿真，包括刀具路径、物料去除情况等。
VERICUT的数控仿真加工及改进办法分析我们可以了解一下VERICUT这款软件。
VERICUT是CGTech公司开发的一款专门用于数控加工仿真的软件，它可以在电脑上模拟数控机床的运行过程，通过模拟刀具的运动轨迹和材料去除情况来检查加工过程中是否存在碰撞、程序错误、刀具磨损等问题。
通过VERICUT的仿真，可以提前发现并避免加工过程中的错误和问题，从而节省生产时间和成本。
VERICUT被广泛应用于航空航天、汽车、船舶、模具、医疗器械等高端制造领域。
在数控仿真加工过程中，VERICUT的应用可以带来许多好处。
它可以确保产品质量。
通过仿真加工，可以及时发现加工过程中的错误和问题，从而保证产品的精度和质量；它可以提高生产效率。
通过仿真加工，可以避免因错误程序和碰撞而导致的生产中断，提高生产效率；它可以降低生产成本。
通过提前发现问题并进行改进，可以减少因错误加工导致的浪费，降低生产成本。
VERICUT的数控仿真加工技术在现代制造业中具有非常重要的意义。
目前VERICUT的数控仿真加工技术还存在着一些问题和不足。
最突出的问题就是仿真精度不够高。
目前，VERICUT的仿真精度主要取决于数学建模和运算的精度，而这种精度对于一些高精度加工来说还不够。
VERICUT的仿真速度也比较慢，无法完全满足现代制造业对于高效生产的需求。
有必要对VERICUT进行改进，提高其数控仿真加工的精度和速度。
针对VERICUT的数控仿真加工技术存在的问题和不足，可以提出一些改进方案。
可以利用人工智能技术来提高仿真精度。
目前，人工智能技术在模拟仿真领域已经取得了一定成绩，可以通过机器学习和深度学习的方法来提高仿真模型的精度，以更准确地模拟加工过程中的情况。
可以利用并行计算技术来提高仿真速度。
随着计算机硬件的不断发展，利用并行计算技术可以大幅提高仿真的速度，从而满足现代制造业对于高效生产的需求。
还可以加强对软件算法的优化，提高其运算效率和速度。
基于VERICUT的零件虚拟仿真加工研究霍晓佩，左锋，张浩，霍一敏，王联翔(北方自动控制技术研究所，山西太原030006)摘要：在将UG软件的CAM功能与VERICUT的仿真优化功能相结合的基础上，首先建立了配备FANUC系统的虚拟三轴数控加工中心及其刀具库；其次应用UG软件建立了支座零件、虎钳工装的参数模型，并生成了刀具加工路径及数控程序；然后应用VERICUT软件真实模拟零件的加工状态，并对零件的刀具路径及加工参数进行优化；最后通过零件实际加工情况与仿真结果的比较，验证了数控仿真加工可以有效提高零件加工效率，且数控程序经优化后零件可获得更好的表面光洁度和尺寸精度&关键词：VEIRICUT；虚拟仿真；效率提升；表面质量；程序优化；切削力中图分类号:TH161文献标志码:AResearch on Virtual Simulation Processing of Parts Based on VERICUTHUO Xiaopei,ZUO Feng,ZHANG Hao,HUO Yimin,WANG Lianxiang(North Automatic Control Technology Institute ,Taiyuan030006,China) Abstract:On the basis of combining the CAM function of UG software with the simulation and optimization function of VERICUT firstly the virtual three-axis NC machining center equipped with the FANUC system and its tool library were established Secondly theparametermodelsofsupportpartsandvisetooling wereestablishedbyusing UGsoftwareand generated tool machining path and NC program,then we used VERICUT software to simulate the machining status of the part andoptimizedthetoolpathandmachiningparametersoftheparts Fina l y throughthecomparisonbetweentheactual machiningsituationandthesimulationresults itwasverifiedthatthenumericalcontrolsimulation machiningcoulde f ec-tivelyimprovethemachininge f iciencyoftheparts andthepartscouldobtainbe t ersurfacefinishanddimensionalaccuracy aftertheoptimizationofNCprogramKey words：VEIRICUT,virtual reality,increasing efficiency,surface quality,program optimization ,cutting force随着计算机、机床自动化技术在工业领域的不断革新，数控加工设备被广泛应用于机械制造行业’数控加工设备的广泛应用对优化机械制造业生产方式、产品产业结构以及实现机械制造业自动化、集成化发挥了举足轻重的作用[13],同时也在加工环节暴露了诸多问题，如数控加工程序正确性由经验丰富的编程人员校对验证，人为干扰因素较多；四轴、五轴联动机床等精密设备因程序问题存在工件过切、欠切、夹具损坏、刀具碰撞等安全隐患；操作者需要通过试切来验证数控程序的正确性，成本高且效率低[45]'因此如何减少废品和重复试切工作，提高产品加工效率,改善加工质量，降低生产成本，成为制造企业的重点研究方向’实践证明，数控加工过程的仿真优化是降低制造成本、提高零件加工效率的有效途径之一「68〕’VERICUT软件在三维数控仿真加工中具有强大的功能，本文将应用仿真软件对零件进行三维虚拟仿真加工，刀具轨迹仿真和机床运动仿真。
VERICUT的数控仿真加工及改进办法分析我们来谈谈VERICUT的数控仿真加工中存在的问题。
在实际的生产中，加工过程会受到各种因素的影响，例如刀具磨损、工件变形、机床振动等，这些因素都会对数控加工的精度和效率产生影响。
而VERICUT在仿真过程中并没有考虑这些因素，导致仿真结果与实际加工结果存在一定的差异。
VERICUT的仿真模型在处理复杂曲面和曲线时存在一定的局限性，导致无法完全还原加工过程和表面质量。
VERICUT在加工路径优化方面也存在一定的不足，无法根据实际情况对加工路径进行动态调整，导致加工效率不高。
针对上述问题，我们可以针对VERICUT的数控仿真加工提出以下改进的办法。
可以引入模拟辅助控制功能，结合实际加工中的各种因素，对刀具磨损、工件变形、机床振动等进行实时仿真和监控，及时发现问题并进行动态调整，保证仿真结果与实际加工结果的一致性。
可以加强对复杂曲面和曲线的建模和处理能力，提高仿真模型的精度和真实度，从而更好地还原加工过程和表面质量。
可以引入智能算法对加工路径进行优化，根据实际情况对加工路径进行动态调整，提高加工的精度和效率。
除了对VERICUT的数控仿真加工进行改进，我们还可以从其他方面提升VERICUT在数控加工中的应用价值。
可以加强对数控编程的支持和辅助功能，提供更加友好和便捷的编程界面和模板，帮助用户快速编写程序并进行仿真验证。
可以引入云计算和大数据分析技术，对数控加工过程进行监控和预测，及时发现问题并进行预防性维护，提高设备的可靠性和利用率。
可以加强对设备信息的采集和管理，实现设备之间的信息共享和协同，提高生产的整体效率和灵活性。
在应用中不断提升VERICUT的水平是一项持久不断的工作, 无论是对数控仿真加工本身的改进, 还是对其他相关工作的提升，都需要多方面的技术支持，还要不断地去优化软件的性能，增加可靠性。
VERICUT的数控仿真加工及改进办法分析VERICUT是一种广泛使用的数控仿真软件，用于模拟和验证数控编程的加工过程。
它能够帮助制造商避免机床碰撞、振动、变形等问题，提高加工效率和质量。
本文将从数控仿真加工和改进办法两个方面对VERICUT进行分析。
一、数控仿真加工1. 碰撞检测：VERICUT可以模拟机床的加工过程，并检测加工过程中是否发生碰撞。
它能检测到夹具、工具和零件之间的碰撞，并及时提醒用户进行调整和修改。
2. 振动分析：VERICUT还可以模拟机床在加工过程中的振动情况。
通过模拟机床的振动特性，可以预测出加工过程中可能出现的问题，比如刀具振动、加工表面质量不好等情况，从而进行相应的改进。
3. 变形分析：在加工过程中，机床和夹具可能会发生一定程度的变形。
VERICUT可以模拟机床和夹具在加工过程中的变形情况，并帮助用户预测加工精度是否受到影响，从而采取相应措施进行改进。
4. 加工优化：VERICUT还可以通过优化算法对加工过程进行优化。
通过模拟不同的加工策略、刀具路径和切割参数，可以找到最佳的加工方案，提高加工效率和降低成本。
二、改进办法1. 数据准备：为了进行准确的数控仿真加工，首先需要准备正确的数据。
包括机床的几何信息、刀具的参数、切削力数据等。
在准备数据时，需要确保数据的准确性和全面性。
2. 模型准备：对于要进行仿真加工的零件模型，需要进行准确的几何建模和网格生成。
几何建模和网格生成的精度和质量，会影响到后续仿真加工的准确性。
3. 加工策略优化：在进行加工策略的选择时，需要根据零件的特点和加工要求，选择合适的加工策略。
可以通过VERICUT的优化算法，对加工策略进行优化，使得加工效率和质量达到最佳。
4. 刀具路径优化：刀具路径的选择和优化对加工效果有很大影响。
在进行刀具路径的选择时，需要考虑刀具和零件的几何特性、工艺要求等因素，同时可以通过VERICUT的路径优化功能，找到最佳的刀具路径。
VERICUT虚拟加工仿真过程研究随着现代工业旳发展，零件旳复杂限度、精度规定越来越高，通过软件自动生成旳刀具途径解决后，生成旳NC程序也更加复杂。
因此，如何保证NC程序旳精确性,成为数控加工生产中旳一种难点。
虚拟制造技术正是在这种背景下近年来浮现旳一种新旳先进制造技术；在实际加工过程前，可以对具体加工过程进行仿真、优化,并对虚拟成果进行分析，可预先发现和改善实际加工中浮现旳问题，以较优旳加工工艺投入生产。
虚拟制造技术由建模技术、仿真技术、控制技术及支撑技术构成。
其中，建模与仿真是虚拟制造技术旳基本与核心。
虚拟制造依托建模与仿真技术模拟制造、生产和装配过程。
虚拟加工环境是进行制造过程仿真、预测加工问题旳前提和基本。
本文将在虚拟制造软件VERICUT平台上，提出建立仿真机床旳措施与过程，并结合具体实例，阐明在VERICUT平台上进行虚拟机床建模旳过程。
1 VERICUT重要功能VERICUT是CGTech公司提供旳一种专用于数控加工仿真旳软件，具有较强旳机床和NC程序旳仿真功能。
其重要功能模块如下：1)Verification：三轴加工验证及分析。
2)OptiPath：对切削用量进行优化设计，以满足最小加工时间旳目旳函数及最大机床功率等约束条件旳规定。
3)Model Export：从NC刀具途径创立CAD兼容模型。
4)Machine Simulation：提供虚拟机床及其工作环境建模功能；解读可辨认旳数控代码。
5)Mult-iAxis：四轴及五轴验证。
6)AUTO-DIFF：实时擦伤检查和模型分析，并与CAD设计模型相比较。
7)Machine Developerps Kit：定制VERICUT功能，用来解释复杂或不常用旳数据。
8)AdvancedMachine Features：提高VERICUT仿真复杂机床功能旳能力。
9)CAD/CAM Interfaces：可从Pro/E、UG、CA TIA等CAD/CAM系统内部无缝运营VERICUT。

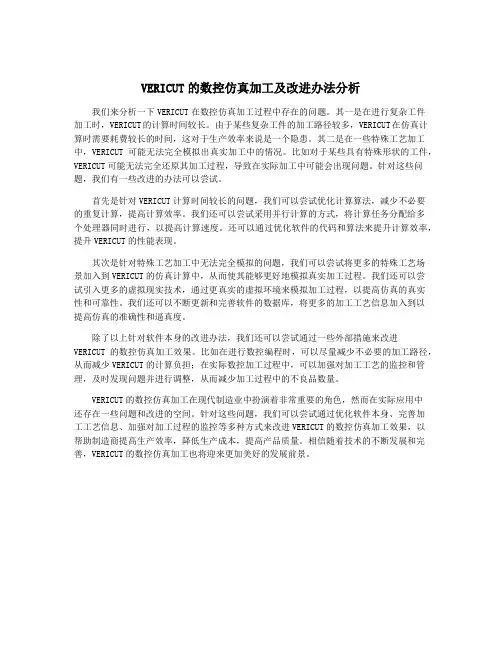

VERICUT的数控仿真加工及改进办法分析我们来分析一下VERICUT在数控仿真加工过程中存在的问题。
其一是在进行复杂工件加工时，VERICUT的计算时间较长。
由于某些复杂工件的加工路径较多，VERICUT在仿真计算时需要耗费较长的时间，这对于生产效率来说是一个隐患。
其二是在一些特殊工艺加工中，VERICUT可能无法完全模拟出真实加工中的情况。
比如对于某些具有特殊形状的工件，VERICUT可能无法完全还原其加工过程，导致在实际加工中可能会出现问题。
针对这些问题，我们有一些改进的办法可以尝试。
首先是针对VERICUT计算时间较长的问题，我们可以尝试优化计算算法，减少不必要的重复计算，提高计算效率。
我们还可以尝试采用并行计算的方式，将计算任务分配给多个处理器同时进行，以提高计算速度。
还可以通过优化软件的代码和算法来提升计算效率，提升VERICUT的性能表现。
其次是针对特殊工艺加工中无法完全模拟的问题，我们可以尝试将更多的特殊工艺场景加入到VERICUT的仿真计算中，从而使其能够更好地模拟真实加工过程。
我们还可以尝试引入更多的虚拟现实技术，通过更真实的虚拟环境来模拟加工过程，以提高仿真的真实性和可靠性。
我们还可以不断更新和完善软件的数据库，将更多的加工工艺信息加入到以提高仿真的准确性和逼真度。
除了以上针对软件本身的改进办法，我们还可以尝试通过一些外部措施来改进VERICUT的数控仿真加工效果。
比如在进行数控编程时，可以尽量减少不必要的加工路径，从而减少VERICUT的计算负担；在实际数控加工过程中，可以加强对加工工艺的监控和管理，及时发现问题并进行调整，从而减少加工过程中的不良品数量。
VERICUT的数控仿真加工在现代制造业中扮演着非常重要的角色，然而在实际应用中还存在一些问题和改进的空间。
针对这些问题，我们可以尝试通过优化软件本身、完善加工工艺信息、加强对加工过程的监控等多种方式来改进VERICUT的数控仿真加工效果，以帮助制造商提高生产效率，降低生产成本，提高产品质量。

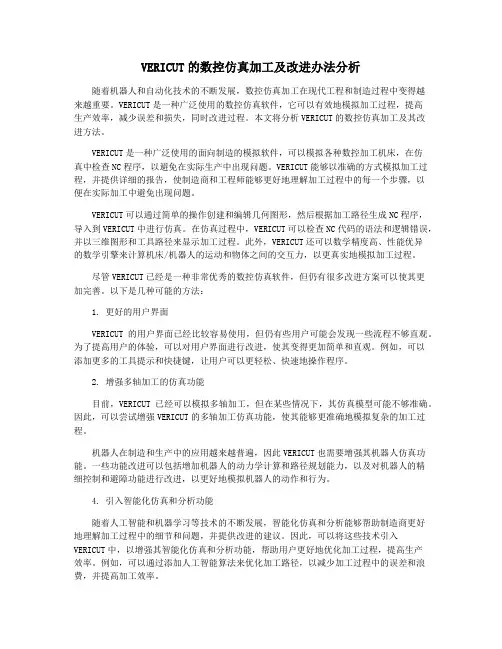

VERICUT的数控仿真加工及改进办法分析随着机器人和自动化技术的不断发展，数控仿真加工在现代工程和制造过程中变得越来越重要。
VERICUT是一种广泛使用的数控仿真软件，它可以有效地模拟加工过程，提高生产效率，减少误差和损失，同时改进过程。
本文将分析VERICUT的数控仿真加工及其改进方法。
VERICUT是一种广泛使用的面向制造的模拟软件，可以模拟各种数控加工机床，在仿真中检查NC程序，以避免在实际生产中出现问题。
VERICUT能够以准确的方式模拟加工过程，并提供详细的报告，使制造商和工程师能够更好地理解加工过程中的每一个步骤，以便在实际加工中避免出现问题。
VERICUT可以通过简单的操作创建和编辑几何图形，然后根据加工路径生成NC程序，导入到VERICUT中进行仿真。
在仿真过程中，VERICUT可以检查NC代码的语法和逻辑错误，并以三维图形和工具路径来显示加工过程。
此外，VERICUT还可以数学精度高、性能优异的数学引擎来计算机床/机器人的运动和物体之间的交互力，以更真实地模拟加工过程。
尽管VERICUT已经是一种非常优秀的数控仿真软件，但仍有很多改进方案可以使其更加完善。
以下是几种可能的方法：1. 更好的用户界面VERICUT的用户界面已经比较容易使用，但仍有些用户可能会发现一些流程不够直观。
为了提高用户的体验，可以对用户界面进行改进，使其变得更加简单和直观。
例如，可以添加更多的工具提示和快捷键，让用户可以更轻松、快速地操作程序。
2. 增强多轴加工的仿真功能目前，VERICUT已经可以模拟多轴加工，但在某些情况下，其仿真模型可能不够准确。
因此，可以尝试增强VERICUT的多轴加工仿真功能，使其能够更准确地模拟复杂的加工过程。
机器人在制造和生产中的应用越来越普遍，因此VERICUT也需要增强其机器人仿真功能。
一些功能改进可以包括增加机器人的动力学计算和路径规划能力，以及对机器人的精细控制和避障功能进行改进，以更好地模拟机器人的动作和行为。
VERICUT的数控仿真加工及改进办法分析【摘要】本文通过对VERICUT的数控仿真加工及改进探讨，从研究背景、研究目的和研究意义出发，系统分析了VERICUT的数控仿真技术和应用案例。
在针对存在问题的情况下，提出了改进的办法，并进行了实验验证和结果分析。
结合实际情况，展望了VERICUT的数控仿真加工的发展前景，指出了研究工作的不足之处，并提出了下一步研究的方向。
该研究对于提高数控加工的效率和质量具有一定的参考价值，为相关领域的研究工作提供了理论支持和实践指导。
通过本文的分析和讨论，对VERICUT的数控仿真加工有了更深入的了解，为相关行业的发展提供了有益的借鉴和指导。
【关键词】关键词：VERICUT、数控仿真加工、技术分析、应用案例分析、问题分析、改进办法、实验验证、结果分析、发展前景、研究工作、研究方向。
1. 引言1.1 研究背景数统计等。
针对VERICUT的数控仿真技术和加工存在的问题，进行深入研究和探讨，对于提高数控加工的精度、效率和安全性具有重要意义。
通过对VERICUT的改进和优化，能够更好地满足不同行业的数控加工需求，推动数控技术在制造业的应用和发展。
本研究旨在对VERICUT的数控仿真加工进行深入分析，探讨其存在的问题并提出改进方法，从而促进数控加工技术的进步和发展。
1.2 研究目的本文旨在探讨VERICUT的数控仿真加工及改进方法，通过对VERICUT数控仿真技术的分析、应用案例分析以及问题分析，希望能够深入了解其在工业生产中的作用和存在的挑战。
通过探讨改进VERICUT的数控仿真加工办法，试图提出切实可行的解决方案，提高数控加工的效率和精度。
通过实验验证及结果分析，验证改进方案的可行性和效果，为进一步完善数控仿真加工技术提供参考。
最终，展望VERICUT的数控仿真加工的发展前景，指出本文研究所需进一步完善和深化的方向，为相关领域的研究和应用提供指导和借鉴。
1.3 研究意义研究VERICUT的数控仿真加工存在的问题以及改进办法，有着重要的现实意义。
VERICUT的数控仿真加工及改进办法分析VERICUT 是一种数控机床仿真软件，它可以对数控加工过程进行实时仿真和分析，以便于寻找潜在的错误或问题，并进行改进。
本文将对该软件的数控仿真加工及改进办法进行分析。
VERICUT 能够模拟数控机床的实际加工过程，从而可以检查刀具路径、加工时间、材料去除率和工件形状等相关方面。
具体的仿真流程可以概括为以下几个步骤：1. 导入 CAD 模型并进行设备模拟。
在这个步骤中，用户需要导入模型数据以及设备参数，例如夹具、刀具、工艺参数等。
2. 编辑加工数据并进行仿真。
在这个步骤中，用户可以编辑加工过程中的相关参数，例如刀具轨迹、刀具直径、加工深度等，并在软件界面中进行仿真。
3. 评估仿真结果并进行优化。
在这个步骤中，用户需要评估仿真结果以确定是否存在问题或优化机会，例如材料去除率是否满足要求、工件表面质量是否达到预期等。
如果存在问题，用户就需要重新编辑加工数据和进行仿真直至结果合理为止。
虽然 VERICUT 已经可以提供较为完整的数控仿真加工方案，但仍然存在一些改进办法可以进一步优化其性能。
1. 提高仿真精度。
如果要在 VERICUT 中进行高精度仿真，需要考虑诸如刀具检测、变形模拟、加工瞬时处理等方面的问题。
其中，变形模拟是解决机械变形和刀具变形的重要方法。
同时，为了更加准确地模拟材料去除过程，还需考虑材料的物理性质和机床控制命令等。
2. 提高仿真效率。
在进行大规模仿真时，需要针对各类场景性能进行优化，例如利用类似于并行计算和图像压缩的技术提高仿真效率，以便于实现更快速的仿真结果。
3. 增强人机交互性。
虽然软件提供了种类繁多的仿真参数编辑视图，但依然有很多选择并不明显，这导致了用户需要进行更多的实验测试，增加了使用成本。
因此，提高人机交互性，加强反馈功能等措施可以帮助用户快速找到关键性能，提高效率。
总之，通过对 VERICUT 的数控仿真加工及改进办法进行分析，我们可以发现优化仿真性能、提高仿真精度和效率、巩固人机交互性等方面的改进建议，这些措施将有助于让该软件更好地服务于广大客户和用户，提高仿真效率和成本控制。
VERI CUT 虚拟加工仿真过程研究VERICUT虚拟加工仿真过程研究随着现代工业的发展，零件的复杂程度、精度要求越来越高，经过软件自动生成的刀具路径处理后，生成的NC程序也更加复杂。
因此，如何保证NC 程序的精确性，成为数控加工生产中的一个难点。
虚拟制造技术正是在这种背景下近年来出现的一种新的先进制造技术；在实际加工过程前，能够对具体加工过程进行仿真、优化，并对虚拟结果进行分析，可预先发现和改进实际加工中出现的问题，以较优的加工工艺投入生产。
虚拟制造技术由建模技术、仿真技术、控制技术及支撑技术组成。
其中，建模与仿真是虚拟制造技术的基础与核心。
虚拟制造依靠建模与仿真技术模拟制造、生产和装配过程。
虚拟加工环境是进行制造过程仿真、预测加工问题的前提和基础。
本文将在虚拟制造软件VERICUT平台上，提出建立仿真机床的方法与过程，并结合具体实例，说明在VERICUT平台上进行虚拟机床建模的过程。
1 VERICUT主要功能VERICUT是CGTech公司提供的一种专用于数控加工仿真的软件，具有较强的机床和NC程序的仿真功能。
其主要功能模块如下："Verification :三轴加工验证及分析。
2) OptiPath：对切削用量进行优化设计，以满足最小加工时间的目标函数及最大机床功率等约束条件的要求。
3) Model Export :从NC刀具路径创建CAD兼容模型。
4) Machi ne Simulati on：提供虚拟机床及其工作环境建模功能；解读可识别的数控代码。
5) Mult-iAxis :四轴及五轴验证。
6) AUT0-DIFF :实时擦伤检查和模型分析，并与CAD设计模型相比较。
7) Machine Developerps Kit:定制VERICUT功能，用来解释复杂或不常用的数据。
8) AdvancedMachine Features提高VERICUT仿真复杂机床功能的能力。
9) CAD/CAM In terfaces :可从Pro/E、UG、CATIA 等CAD/CAM 系统内部无缝运行VERICUT。
VERICUT的数控仿真加工及改进办法分析1. 引言1.1 研究背景数统计、格式要求等等。
谢谢！数控仿真技术的发展，在一定程度上提高了生产效率和质量，并减少了生产过程中的资源浪费。
目前数控仿真加工中仍然存在一些问题，比如仿真精度不高、工艺参数设置不合理、刀具路径规划不够完善等等。
针对这些问题提出改进方法十分必要。
通过对VERICUT数控仿真加工及改进办法的深入研究，可以更好地理解数控仿真技术的应用和发展趋势，为实际生产提供更准确、更高效的解决方案。
【研究背景】的重要性就在于为后续的分析和改进提供了理论基础和实践指导，有助于推动数控仿真技术的进一步发展。
1.2 研究意义数统计等。
【研究意义】部分的内容如下：数控仿真加工是现代制造业中非常重要的技术手段，它可以在实际加工之前通过模拟和评估加工过程，从而节约时间和资源，提高加工精度和效率。
在实际生产中，由于零部件的复杂性和加工环境的多变性，数控仿真加工存在一些问题，如精度不足、工艺参数不合理和刀具路径规划不够优化等。
对VERICUT的数控仿真加工进行分析和改进具有重要的研究意义。
通过对VERICUT数控仿真加工原理的深入分析，可以帮助我们更好地了解其工作机制和优势特点，为进一步提出改进方法提供理论基础。
针对当前数控仿真加工存在的问题，提出的改进方法一、改进方法二和改进方法三，将能够有效地解决这些问题，并优化加工过程，提高加工品质和效率。
本文的研究成果将对推动数控仿真加工技术的发展，提升制造业的竞争力具有积极的意义和价值。
2. 正文2.1 VERICUT数控仿真加工原理分析VERICUT是一款先进的数控机床仿真软件，可以在计算机上对数控加工过程进行全面的模拟和验证。
其原理主要包括工件三维模型建立、刀具路径规划、运动学仿真和碰撞检测等几个关键步骤。
用户需要将待加工工件的CAD文件导入VERICUT软件中，通过建立工件的三维模型来准确描述其几何形状和尺寸。
接着，用户需要输入加工所需的刀具信息和加工参数，VERICUT会根据用户设置的刀具路径规划算法生成刀具路径，并将其与工件模型进行匹配。
VERICUT的数控仿真加工及改进办法分析
VERICUT是一种计算机数控仿真软件，主要用于模拟数控加工过程，可以有效提高加
工效率和质量。
本文将对VERICUT的数控仿真加工及改进办法进行分析。
1.高度还原性能：VERICUT可以高度还原数控机床的加工过程，包括机床结构、工具
刀具、NC程序以及加工材料等各方面。
通过这种高度还原的仿真，可以最大程度地模拟实际加工情况，从而提高加工准确度和效率。
2.精准碰撞检测：VERICUT可以对加工过程中的所有部件进行精准碰撞检测，包括工件、夹具、刀具、机床等各方面。
通过这种精准碰撞检测，可以避免加工过程中的碰撞事故，从而保证加工安全。
3.可视化操作界面：VERICUT拥有友好的可视化操作界面，可以直观地显示加工过程
中的所有信息和状态。
通过这种可视化操作界面，操作人员可以方便地对加工过程进行监
控和操作，从而提高加工效率和质量。
4.多平台兼容性：VERICUT可以在多个平台上运行，包括Windows、Linux、Unix等平台。
通过这种多平台兼容性，可以满足不同用户的需求，提高用户的使用便利性。
除了以上特点之外，VERICUT还可以进行虚拟机床设备的仿真。
通过虚拟机床设备的
仿真，可以发现机床设计中可能存在的问题，从而及时进行改进和优化。
针对机床的仿真，可以有以下几个改进办法：
1.改进机床的结构设计：通过仿真软件可以模拟机床的加工过程，发现机床结构设计
中可能存在的问题，从而改进机床的结构设计，提高机床的加工精度和效率。
VERICUT的数控仿真加工及改进办法分析数控仿真加工是现代工业制造中的重要环节，它可以帮助制造商在实际加工中预先评估加工过程的可靠性，减少产品开发周期，降低成本，提高产品质量。
而VERICUT作为数控仿真加工的业界领先品牌，一直在不断的提供更加先进、高效的解决方案。
本文将对VERICUT的数控仿真加工技术进行深入分析，并提出改进的办法，以期能更好地满足工业制造的需求。
一、VERICUT的数控仿真加工基本原理VERICUT是一种高效的数控加工仿真软件，其基本原理是通过模拟数控加工机床对工件进行仿真加工，从而验证数控程序的正确性和可靠性。
其工作原理主要包括以下几个步骤：1. 导入数控程序和工件模型用户需要将数控程序和对应的工件模型导入VERICUT软件中。
数控程序包括刀具路径、刀具参数等信息，而工件模型则是工件的实体模型，用于进行加工仿真。
2. 刀具路径分析在导入数控程序之后，VERICUT会自动对刀具路径进行分析，检测可能存在的碰撞、超限等问题，从而及时发现潜在的加工错误。
3. 碰撞检测通过对刀具路径和工件模型的分析，VERICUT可以实时检测刀具与工件之间的碰撞，以避免在实际加工中出现碰撞而导致工件损坏。
4. 加工仿真最关键的一步是通过模拟数控加工机床对工件进行加工仿真。
VERICUT可以实时显示刀具的加工轨迹、加工状态等信息，让用户可以清晰地了解加工过程中的各项参数。
5. 优化改进在仿真过程中，VERICUT可以自动分析加工过程中的各种参数，从而提供优化改进的建议，帮助用户进一步提高加工效率和产品质量。
1. 高效性VERICUT可以帮助用户快速、准确地验证数控程序的正确性和可靠性，从而帮助用户提高生产效率、降低成本。
2. 可靠性通过对刀具路径和工件模型的严格检测和仿真，VERICUT可以及时发现并排除潜在的加工错误，保障加工过程的安全可靠。
虽然VERICUT在数控仿真加工方面已经达到了业界领先水平，但是随着制造技术的不断发展，仍然存在一些可以进一步改进的方面。
VERICUT虚拟加工仿真过程研究
随着现代工业的发展，零件的复杂程度、精度要求越来越高，经过软件自动生成的刀具路径处理后，生成的NC程序也更加复杂。
因此，如何保证NC程序的精确性,成为数控加工生产中的一个难点。
虚拟制造技术正是在这种背景下近年来出现的一种新的先进制造技术；在实际加工过程前，能够对具体加工过程进行仿真、优化,并对虚拟结果进行分析，可预先发现和改进实际加工中出现的问题，以较优的加工工艺投入生产。
虚拟制造技术由建模技术、仿真技术、控制技术及支撑技术组成。
其中，建模与仿真是虚拟制造技术的基础与核心。
虚拟制造依靠建模与仿真技术模拟制造、生产和装配过程。
虚拟加工环境是进行制造过程仿真、预测加工问题的前提和基础。
本文将在虚拟制造软件VERICUT平台上，提出建立仿真机床的方法与过程，并结合具体实例，说明在VERICUT平台上进行虚拟机床建模的过程。
1 VERICUT主要功能
VERICUT是CGTech公司提供的一种专用于数控加工仿真的软件，具有较强的机床和NC程序的仿真功能。
其主要功能模块如下：
1)Verification：三轴加工验证及分析。
2)OptiPath：对切削用量进行优化设计，以满足最小加工时间的目标函数及最大机床功率等约束条件的要求。
3)Model Export：从NC刀具路径创建CAD兼容模型。
4)Machine Simulation：提供虚拟机床及其工作环境建模功能；解读可识别的数控代码。
5)Mult-iAxis：四轴及五轴验证。
6)AUTO-DIFF：实时擦伤检查和模型分析，并与CAD设计模型相比较。
7)Machine Developerps Kit：定制VERICUT功能，用来解释复杂或不常用的数据。
8)AdvancedMachine Features：提高VERICUT仿真复杂机床功能的能力。
9)CAD/CAM Interfaces：可从Pro/E、UG、CA TIA等CAD/CAM系统内部无缝运行VERICUT。
10)VERICUT Utilities：模型修复工具和转换器(包括在验证模块中)。
2 虚拟机床的建模
虚拟机床是随着虚拟制造技术的发展而提出的一个新的研究领域，通过虚拟机床加工系统可以优化加工工艺、预报和检测加工质量,同时还可以优化切削参数、刀具路径,提高机床设备的利用率和生产效率。
在虚拟制造软件的研究领域中，建模的对象大多是局限于某一种或某一系列的机床，这种建模的方法不仅通用性差，工作量大，而且效率不高，影响仿真效果、制造周期和生产成本。
针对不同类型机床的通用化建模方法是解决问题的必然出路，下面综合分析机床的结构特点，抽象出其功能模块，总结出通用性的建模方法。
机床结构分析与模块分解：常见的数控机床在结构上主要有床身、立柱、运动轴和工作台等部件，再配合刀具、夹具和一些辅助部件共同组成。
其中床身起到支承和承载机床组件的作用；立柱在结构上起到了拉开加工刀具和工件的空间距离，实现运动轴的布局；工作台则用来摆放工件，通过夹具等辅助工具实现工件的定位与夹紧。
根据结构的特点可将机床的组件划分为三种类型：通用模块、辅助模块、专用模块。
其中，通用模块是指各类机床共有的零/部件，如床身、立柱、工作台等等；辅助模块是指刀具、夹具等机床工具；专用模块
是为特种机床的特殊零/部件所设立。
在机床的建模过程中，应针对三种不同类型的模块，采取相应的建模策略，综合运用几何建模与运动学建模相结合的方法来实现。
3 运用VERICUT进行虚拟机床的建模流程
1)准备工作。
明确机床CNC系统型号、机床结构形式和尺寸、机床运动原理、各运动轴的行程、机床坐标系统以及所用到的毛坯、刀具和夹具等。
2)机床构建。
软件中提供了常见的几种机床模型，可供调用,但一般不能满足需求。
此时用户需自己构建机床。
3)机床控制系统设置。
软件本身提供了几十种控制系统，用户可以根据实际使用机床的后处理系统进行选择，非常方便灵活。
如果控制系统不存在,还可以自己定制控制系统。
4)建立刀具库。
5)设置机床系统参数。
4 关键问题分析
在机床的建模过程中主要是实现其几何实体建模与运动学建模。
对于实体模型主要完成机床的各个模块的几何模型及辅助模块。
为实现模拟加工中的准确真实性，对于加工中有影响的尺寸务必与机床实际情况一致。
至于其他的部分，可随意绘制，但最好相近，这样更形象逼真。
实体模型分为参数模型和模型文件两种类型:参数模型是通过参数建立的立方体、圆柱、圆锥等简单模型，这些形状提供最短的仿真时间和最优化的机床显示和消隐。
模型文件是通过其他CAD系统建立的(如IGES，STL和HTML文件)，这里建议使用STL格式的文件可使模型更加清晰准确。
对于组件较简单的，可以直接在VERICUT中组建，若形状复杂可调用CAD软件组建，然后输出CAD模型。
在VERICUT中，从基体开始依次添加能够反映实际机床结构和运动学特性的组件，用机床坐标系定位整个机床，务必保证在组件各自的机床零点位置定义所有组件。
在模型转档的时候，可能引起其位置变化，这样在VERICUT中其所需要移动的坐标值，可以由CAD软件的测量功能来求得，所以要用旋转及移动的方式，得到所需要的状况。
5 应用实例
加工如图5.1所示零件。
图5.1加工零件
由于零件本身相对简单，所以采用Vericut软件自带的三轴铣削机床样本即可满足要求。
1）打开→文件→样本→3_axis_mill_fanuc.vcproject。
2）设置毛坯尺寸114*114*30，使夹具夹紧毛坯。
3）设置毛坯上表面中心为编程原点。
4）设置刀具库。
本次加工刀具有三把端铣刀：1号刀Φ30采用刀具半径补偿15、2号刀Φ20、3号刀Φ14。
5）添加程序代码。
按照轮廓进行编程，G代码如下：
%
T1M6
G54G90S1000M03
G00X70Y-70
G43H01Z50
Z5
G42G01Z-10F200 D01
X55Y-60
Y55
X-55
Y-55
X55
Y0
G03I-55J0
G01Y39
Z-5
X-14
G03X-25.51Y32.98R46
G02X-39.31Y19.94R46
G03X-46Y8R14
G01X-46Y-8
G03X-39.31Y-19.34R14
G02X-25.51Y-32.98R46
G03X-14Y-39R14
G01X26Y-39
G03X40Y-25R14
G01Y25
G03X26Y39R14
G40G00Z50
M05
T2M6
S1000M03
G00X0Y0
G01Z-10
Z50
M05
T3M6
S1000M03
G00X-27.19Y12.68
G01Z-3
G03X-27.19Y-12.68R30
G00Z50
M30
%
以txt格式保存。
6）仿真结果如图5.2、图5.3。
图5.2
图5.3
6 结语
在实际加工过程前，虚拟制造技术能够对具体加工过程进行仿真、优化，并对虚拟结果进行分析，可预先发现和改进实际加工中出现的问题，以较优的加工工艺投入生产。
在数控加工中，NC程序的编制相当复杂，虽然目前采用CAD/CAM技术由计算机辅助生成程序，但是必须确保程序的正确性和高效性。
在程序编制过程中，利用VERICUT对其进行验证、分析和优化，可有效地保证刀具路径精度零件质量和避免机床碰撞。
