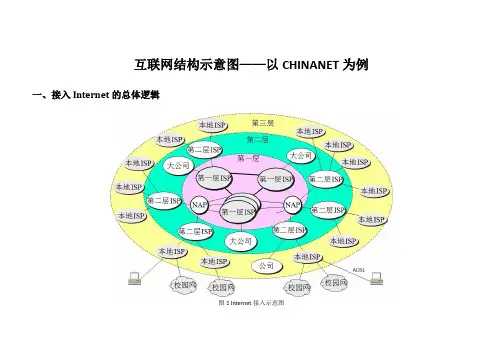

互联网结构示意图——以CHINANET为例一、接入Internet的总体逻辑图1 Internet接入示意图网络的边缘部分即为我们常见的用户群，比如家庭用户可以通过ADSL接入本地ISP，各种园区网、校园网的拓扑示意图如下：二、CHINANET 拓扑结构图上海广州北京成都北京天津呼和浩特石家庄太原重庆成都拉萨贵阳昆明武汉郑州长沙广州南宁海口哈尔滨沈阳长春济南南京合肥上海福州杭州南昌南京沈阳武汉西安155M Internet155M Internet155M Internet兰州西安银川西宁乌鲁木齐陕西省西安青海省西宁西藏拉萨四川省成都湖北省武汉湖南省长沙海南省海口广东省广州福建省福州浙江省杭州黑龙江哈尔滨辽宁省沈阳山东省济南江苏省南京内蒙古自治区呼和浩特北京北京上海上海骨干网接入层核心层8个区域NIC NOC大庆核心层155M ATM PVC 核心层34M-155M ATM PVC 区域层2M-155M ATM PVC区域-核心Ethernet 10/100M 省-区域64K-2M DDN 省-区域Ethernet 10/100M图3 CHINANET 拓扑结构图全网总体共分为三部分，骨干网分核心层和区域层两层，骨干网之外是接入层。
●核心层包括八个大区中心节点：北京、上海、广州、沈阳、南京、武汉、成都、西安。
●区域层包括与骨干层连接的八个区域，每个区域平均由4-5个省会城市节点联接而成。
●接入层是由每个省网构成。
图4 CHINANET三层逻辑图三、实际接入图图5 CERNET网络拓扑（未找到CHINANET图）图6 CHINANET网络路由现状图7 上海电信网络简图。
