台虎钳的拆卸装配及维护
一、基本知识
1.1平台虎钳
平台虎钳是一种夹紧装置，用于在测量平台上夹紧金属材料，在精度要求较高的场合使用。
它的结构紧凑，耐高温，制造精度高，能耐受较大的外力，在数控机床上非常有用，广泛应用于精度机床、汽车、船舶、飞机、家电等行业。
1.2虎钳组成
由夹紧脚、夹头芯、螺栓、螺母、可调螺杆、顶台和底台构成。
夹紧脚：夹紧脗是虎钳的主要部件，采用铝合金内外层整体模型,内层金属业密封，外层采用黑色耐热塑料，夹紧脚为长方形，具有良好的抗腐蚀性能和可调性。
夹头芯：夹头芯是虎钳的重要零件，在型号较大的虎钳内，采用具有很高的精度的热处理钢、不锈钢等材料。
螺栓：一般螺栓采用铝合金材料，既有良好的耐腐蚀性能，又可以保证高强度，在夹紧脚上安装。
螺母：一般螺母采用铝合金材料，以保证螺母的安全可靠性，在螺栓上安装，当螺栓旋紧时，将夹头芯加以固定，以便将被测物件夹紧。
可调螺杆：可调螺杆是虎钳的重要零件，采用铝合金材料制成，既有良好的耐腐蚀性能，又可以保证高强度，可调螺杆上的螺母可调动，可以控制夹紧脚的夹紧力度。

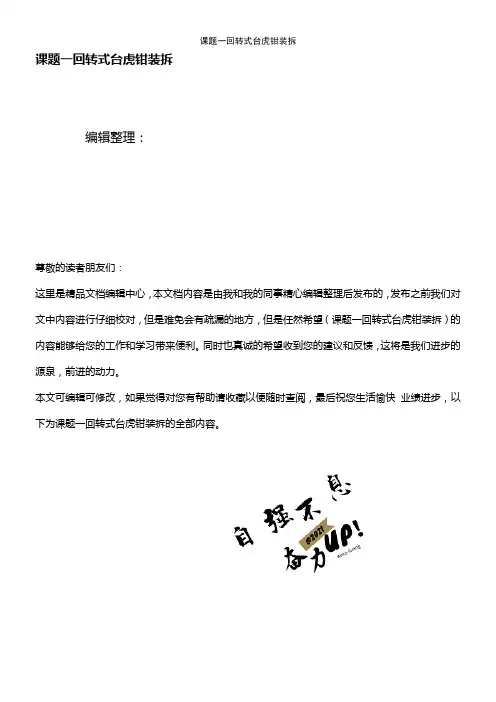

课题一回转式台虎钳装拆编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（课题一回转式台虎钳装拆）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为课题一回转式台虎钳装拆的全部内容。
课题一回转式台虎钳装拆【学习目的】1、了解钳工的应用范围。
2、了解钳工的场地、钳工工作台和台虎钳。
3、掌握台虎钳的结构和工件在台虎钳上安装方法。
4、遵守钳工现场安全操作规定，正确拆装台虎钳.【任务引领】一、钳工工种的产生：钳工大多是用手工工具并经常在虎钳上进行手工操作的一个工种。
“先有鸡还是先有蛋”这个问题到现在没有结论，但我们讨论的是最早机械设备是如何加工出来的，这个结论的结果大家应该知道是由手工加工而来的，这就是最早的钳工的雏形.钳工是手持工具对工件进行金属切削加工的一种方法。
钳工是复杂、细致、技术要求高且实践能力强的工种。
二、钳工的工作任务：1。
钳工的工作范围很广，由简单的零件制造到现代机床设备的装配，以及设备的修理，钳工已成为机械制造行业不可缺少的工种之一，也有“万能”工种之美誉。
钳工的工具简单，操作灵活。
可以完成用机械加工不方便或难以完成的工作。
因此，尽管钳工操作的劳动强度大,加工质量的机遇性大，生产效率低,但在机械制造业中，既历史悠久又充满活力的不可缺少的重要工种之一.2。
钳工的专业分工：普通钳工、划线钳工、装配钳工、修理钳工、工具钳工、模具钳工、鉚装钳工、样板钳工等等。
3。
钳工基本操作技能：划线、錾削、锉削、锯削、钻孔、扩孔、锪孔、铰孔、攻螺纹和套螺纹、矫正和弯曲、铆接、刮削与研磨、装配、拆卸和修理以及简单的热处理等。
【相关专业知识】一、钳工常用设备：1.台虎钳:用来夹持工件的通用夹具.有固定式和回转式两种结构形式，看实物图1。
机床用平口虎钳装配图的绘制1，机床用平口虎钳的工作原理及拆卸顺序(1)机床用平口虎钳的工作原理。
机床用平口虎钳是机床上夹持工件用的一个部件，从结构上分为可调转角和不可调转角两种。
下面以后者为例进行说明。
该部件共有零件11种15件，其中标准件4种7件，非标准件7种8件。
图1,3所示为机床用平口虎钳立体图，图1,4所示为机床用平口虎钳装配示意图。
图1,3 机床用平口虎钳立体图1一圆锥销 2—螺母 3、9—垫圈 4一钳座 5一活动钳口6、11一螺钉 7一方块螺母 8一钳口板 10一螺杆图l,4 机床用平口虎钳装配示意图螺杆10与螺母2之间通过圆锥销1连接，螺杆10只能在钳座4上转动。
活动钳口5的底面与钳座4的顶面相接触，方块螺母7的上部装在活动钳口5的孔中，它们之间通过螺钉6固定在一起，而方块螺母7的下部与螺杆10之间通过螺纹连接起来。
当转动螺杆10时，通过螺纹带动方块螺母7左右移动，从而带动活动钳口5左右移动，达到开、闭钳口和夹持工件的目的。
钳座4和活动钳口5上都装有钳口板8，它们之间通过螺钉11连接起来。
为了便于夹紧工件，钳口板8上加工有交又的60?的小V形槽。
(2)机床用平口虎钳的拆卸顺序。
用弹簧卡钳夹螺钉6顶面的两个小工艺孔，旋出螺钉6后，活动钳口5即可取下。
拔出左端圆锥销1，卸下螺母2、垫圈3，然后旋转螺杆lO，待方块螺母7松开后，从钳座4的右端即可抽出螺杆10，再从钳座4的下面取出方块螺母7，旋出螺钉11，即可取下钳口板8。
2(机床用平口虎钳装配图的画法(1)机床用平口虎钳装配图的表达方案。
从部件的装配示意图及拆卸过程可以看出:11种零件中有6种都集中装配在螺杆10上，而且该部件前后对称。
因此:可通过螺杆轴线取剖切平面剖开部件，画出全剖视的主视图。
这样表达，其中10种零件在主视图上都可表达出来，能够将零件之间的装配关系、相互位置以及工作原理清晰的表达出来。
左端圆锥销连接处可再用局部剖视，表达出装配连接关系。
XXXXXXXXXXXXX学院毕业课题机用虎钳三维造型与工艺制作系别专业班级学生姓名指导教师年月日摘要机械加工中，台虎钳是较为常见的装夹工具，它分机用和手用两种，都是利用两钳口作定位基准，靠丝杠，螺母传送机械力的原理进行工作的。
台虎钳结构简单装夹迅速，加工时省时省力，提高了加工效率和加工精度，提高了产品质量。
本课题主要研究的是台虎钳底的主要零部件的设计、造型及实体装配，同时对主要部件编写加工工艺。
研究的方法是运用UG 的三维造型将模具造型出来；至于加工方面，先设计好加工工艺包括毛坯的选择、刀具、切削用量、机床等等。
通过对台虎钳的三维造型，可以提高自我的UG 三维造型的能力，加深了对模具设计的理解，从本质上提高了自我软件应用能力。
运用软件的编程功能，对典型零件的编程，可以提高自己对数控加工工艺的理解，包括机床的选择、刀具的选择、切削用量的选择等等。
因此，本课题的研究不仅运用到UG 的三维造型，而且让我对零件设计和加工工艺认识提高了一个等级。
关键词：台虎钳设计，UG造型，加工工艺目录1零件的分析与介绍 (1)1.1 台虎钳的分析 (1)1.2 台虎钳的部件的介绍 (2)2零件的造型. (2)2.1 底座的造型 (2)2.2 丝杠的造型 (7)2.3 户口板的造型 (8)2.4 圆螺钉的造型 (10)2.5 活动钳口的造型 (12)2.6 大螺母的造型 (15)3台虎钳装配图 (18)3.1台虎钳的装配 (18)4典型部件(活动钳口)的工艺分析 (20)4.1 毛坯的选择 (21)4.2 定位基准的选择 (21)4.3 加工顺序的选择 (21)4.4 刀具、机床、夹具、切削量的选择 (22)总结 (26)致谢 (27)参考文献 (28)1零件的分析与介绍1.1 台虎钳的分析台虎钳是用来加持工件的通用夹具，主要是装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。
转盘式的钳体可旋转，使工件旋转到合适的工作位置。

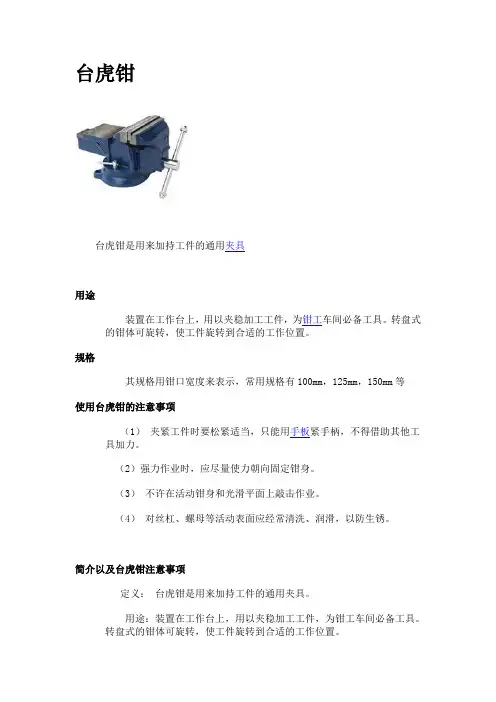

台虎钳台虎钳是用来加持工件的通用夹具用途装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。
转盘式的钳体可旋转，使工件旋转到合适的工作位置。
规格其规格用钳口宽度来表示，常用规格有100mm，125mm，150mm等使用台虎钳的注意事项（1）夹紧工件时要松紧适当，只能用手板紧手柄，不得借助其他工具加力。
（2）强力作业时，应尽量使力朝向固定钳身。
（3）不许在活动钳身和光滑平面上敲击作业。
（4）对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。
简介以及台虎钳注意事项定义：台虎钳是用来加持工件的通用夹具。
用途：装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。
转盘式的钳体可旋转，使工件旋转到合适的工作位置。
规格：其规格用钳口宽度来表示，常用规格有100mm，125mm，150mm 等。
使用注意事项：（1）夹紧工件时要松紧适当，只能用手板紧手柄，不得借助其他工具加力。
（2）强力作业时，应尽量使力朝向固定钳身。
（3）不许在活动钳身和光滑平面上敲击作业。
（4）对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。
使用与维护【知识要点】1．台虎钳的结构及原理。
2．台虎钳的正确使用。
3．台虎钳的维护保养。
【项目任务】1．正确使用台虎钳夹持工件。
2．定期对台虎钳进行维护保养。
【项目准备】1．钳口长度 100mm、125mm、150mm 的台虎钳。
2．备用工件。
【相关理论知识】一、台虎钳的用途台虎钳是检修钳工用来夹持工件进行加工的常用必备工具。
其规格是以钳口的长度来表示的，有 100mm、125 mm、150mm 等几种。
二、台虎钳的分类、结构及工作原理台虎钳有固定式和回转式两种，如图 6-1 所示。
回转式台虎钳使用方便，应用较广。
a)固定式 b）回转式 1-钳口 2-螺钉 3-螺母 4、6-手柄 5-丝杠图 6-1台虎钳台虎钳的主要零件有固定钳身、活动钳身、夹紧盘和转盘座，均由铸铁制成。
转盘座与钳台用螺栓固定。

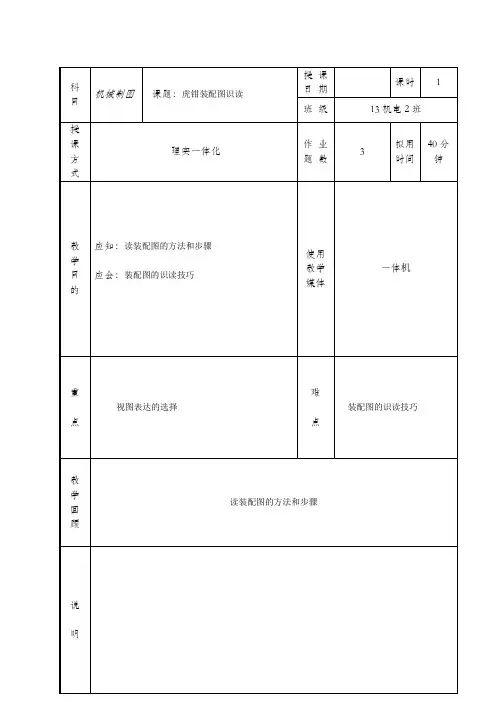

课程内容教学组织时间一、教学准备
机械制图网络课程、圆规、三角板
二、教学回顾
问答 5 读装配图的方法和步骤
三、设定目标
学习内容：识读装配图
课件展示 1 学习目的：理解掌握虎钳装配图识读
四、任务介绍
课件展示 1 虎钳装配图识读
五、准备工作
a)知识准备
20
讲授、课件展示
讲授、课件展示概括了解
虎钳由15个零件组成，钳身可作360°回转，以适应加工需
要。
了解工作原理和装配关系
转动杆件13，通过丝杠4和固定在钳底座上的丝母5，使活动
钳身在钳底座上滑动，实现活动钳口与固定钳口夹紧和松开工
件的作用。
钳底座与底盘之间的转动通过两连接凸凹圆台来控制。
当松开
固定螺栓时，钳底座可绕底盘转动到所需要的位置；当拧紧螺。

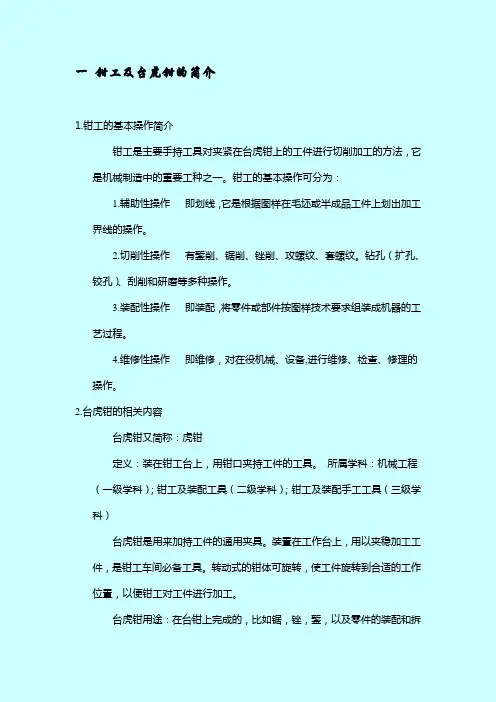

一钳工及台虎钳的简介1.钳工的基本操作简介钳工是主要手持工具对夹紧在台虎钳上的工件进行切削加工的方法，它是机械制造中的重要工种之一。
钳工的基本操作可分为：1.辅助性操作即划线，它是根据图样在毛坯或半成品工件上划出加工界线的操作。
2.切削性操作有錾削、锯削、锉削、攻螺纹、套螺纹。
钻孔（扩孔、铰孔）、刮削和研磨等多种操作。
3.装配性操作即装配，将零件或部件按图样技术要求组装成机器的工艺过程。
4.维修性操作即维修，对在役机械、设备,进行维修、检查、修理的操作。
2.台虎钳的相关内容台虎钳又简称：虎钳定义：装在钳工台上，用钳口夹持工件的工具。
所属学科：机械工程（一级学科）；钳工及装配工具（二级学科）；钳工及装配手工工具（三级学科）台虎钳是用来加持工件的通用夹具。
装置在工作台上，用以夹稳加工工件，是钳工车间必备工具。
转动式的钳体可旋转，使工件旋转到合适的工作位置，以便钳工对工件进行加工。
台虎钳用途：在台钳上完成的，比如锯，锉，錾，以及零件的装配和拆卸。
3．台虎钳结构简介它的结构是由钳体、底座、导螺母、丝杠、钳口体等组成。
活动钳身通过导轨与台虎钳固定钳身的导轨作滑动配合。
丝杠装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。
当摇动手柄使丝杠旋转，就可以带动活动钳身相对于固定钳身作轴向移动，起夹紧或放松的作用。
弹簧借助挡圈和开口销固定在丝杠上，其作用是当放松丝杠时，可使活动钳身及时地退出。
在固定钳身和活动钳身上，各装有钢制钳口，并用螺钉固定。
钳口的工作面上制有交叉的网纹，使工件夹紧后不易产生滑动。
钳口经过热处理淬硬，具有较好的耐磨性。
固定钳身装在转座上，并能绕转座轴心线转动，当转到要求的方向时，扳动夹紧手柄使夹紧螺钉旋紧，便可在夹紧盘的作用下把固定钳身固紧。
转座上有三个螺栓孔，用以与钳台固定。
台虎钳的规格以台虎钳钳口的宽度为标定规格。
常见规格从75mm到300mm。
台虎钳是用来夹持工件的通用夹具，常用的有固定式和回转式两种。
