机用虎钳装配图

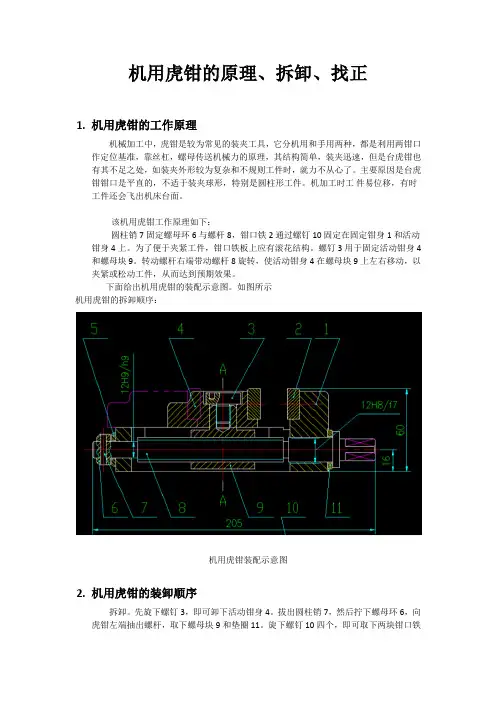

机用虎钳的原理、拆卸、找正1.机用虎钳的工作原理机械加工中，虎钳是较为常见的装夹工具，它分机用和手用两种，都是利用两钳口作定位基准，靠丝杠，螺母传送机械力的原理，其结构简单，装夹迅速，但是台虎钳也有其不足之处，如装夹外形较为复杂和不规则工件时，就力不从心了。

主要原因是台虎钳钳口是平直的，不适于装夹球形，特别是圆柱形工件。

机加工时工件易位移，有时工件还会飞出机床台面。

该机用虎钳工作原理如下：圆柱销7固定螺母环6与螺杆8，钳口铁2通过螺钉10固定在固定钳身1和活动钳身4上。

为了便于夹紧工件，钳口铁板上应有滚花结构。

螺钉3用于固定活动钳身4和螺母块9。

转动螺杆右端带动螺杆8旋转，使活动钳身4在螺母块9上左右移动，以夹紧或松动工件，从而达到预期效果。

下面给出机用虎钳的装配示意图。

如图所示机用虎钳的拆卸顺序：机用虎钳装配示意图2.机用虎钳的装卸顺序拆卸。

先旋下螺钉3，即可卸下活动钳身4。

拔出圆柱销7，然后拧下螺母环6，向虎钳左端抽出螺杆，取下螺母块9和垫圈11。

旋下螺钉10四个，即可取下两块钳口铁2。

最后剩下固定钳身1。

如下图所示：安装顺序与拆卸顺序相反。

3.平口虎钳的找正：（1）把平口虎钳安装机床工作台上，固定钳口与X轴平行并张开到最大。

（2）把装有杠杆百分表的磁性表座吸在主轴上。

（3）使杠杆百分表触头与固定钳口的不动表面接触。

（4）首先在Z方向找正即找正固定钳口与工作台面的垂直度，指标0.01mm，指标不到时清洁所有接触面，检查有否毛刺硌在接触面。

（5）然后在X方向找正。

直到使百分表的指针再一个格子内摆动（0.01mm）。

注意只测后方的固定钳口，前方的平行度靠虎钳自己的装配精度保证。

到0.05左右时，平口钳固定螺丝要预紧一下，才不会到处动，表要打到最左右端，这时倾斜度最大便于调整平行度。

（6）最后拧紧平口钳固定螺丝。

找正时注意：（1）Z、X方向调整顺序，先Z向垂直度，后X向平行度，如果顺序反了，平行度调好，垂直度没调好，前面的平行度不是白调了？（2）虎钳找正经验：用铜棒轻敲，打着表敲，看到百分表指针回程一半即可，两三个回合就可调好。

机用虎钳一、机用虎钳的工作原理机用虎钳是安装在机床工作台上，用于夹紧工件，以便进行切削加工的一种通用工具。

该部件共有零件11种，其中标准件3种，非标准件8种，见图1。

图1 机用虎钳立体图图1 机用虎钳该机用虎钳有一条装配线，螺杆2与圆环10之间通过圆锥销11联接，螺杆2只能在固定钳身1上转动。

活动钳身6的底面与固定钳身1的顶面相接触，螺母8的上部装在活动钳身6的孔中，它们之间通过螺钉7固定在一起，而螺母的下部与螺杆之间通过螺纹连接起来。

当转动螺杆2时，通过螺纹带动螺母8左右移动，从而带动活动钳身6左右移动，达到开、闭钳口夹持工件的目的。

固定钳身1和活动钳身6上都装有钳口板，它们之间通过螺钉4连接起来，为了便于夹紧工件，钳口板上应有滚花结构。

二、机用虎钳的装配示意图下面给出机用虎钳的装配示意图，见图2，可供参考。

图2 机用虎钳装配示意图图2 装配图示意图三、机用虎钳的拆卸顺序在初步了解部件的基础上，依次拆卸各零件。

用弹簧卡钳夹住螺钉7顶面的两个小孔，旋出螺钉7后，活动钳身6即可取下。

拔出左端圆锥销11，卸下圆环10、垫圈9，然后旋转螺杆2，待螺母8松开后，从固定钳身1的右端即可抽出螺杆，再从固定钳身的下面取出螺母。

拧开小螺钉4，即可取下钳口板。

见图3。

图3 机用虎钳各组成部分零件四、零件测绘，绘制零件草图（1）标准件对标准件只需测出主要数据，然后查有关标准确定规定标记，列出标准件清单。

机用虎钳的标准件清单如下表1：（2）一般零件根据已选定的表达方案，徒手绘制草图，草图画好后，根据尺寸标注的原则和要求，将所需标注的尺寸画出全部尺寸线和尺寸界线。

然后测量记入尺寸数字，要量一个、记一个，要量一个、记一个，免得将尺寸记错。

零件草图为徒手所绘，所画线条虽不像用尺规画的那么笔直圆滑，但一定要清晰完整，决不可潦草。

其中标题栏可简写为装配图中明细表中的内容，其中的序号决不可省，并且要与装配示意图中的零件编号一致，以便画装配图。

第八章装配图题8-1 读机用虎钳装配图，并拆画零件图。

【读图的方法与步骤】1．概括了解——了解机用虎钳的用途、性能、规格及组成情况，弄清表达方法的投影关系和表达意图。

2．分析工作原理、装配关系——弄清工作原理，了解各零件之间的连接和装配关系。

3．分析零件——弄清各零件的结构形状和它们之间装配了解方法，了解各了解的作用。

4．分析尺寸、技术要求——找出主要尺寸基准。

了解技术要求的标注情况并弄懂他们的表达含义。

5．归纳总结，想象整体。

【看机用虎钳装配图】1．工作原理机用虎钳是用来加紧零件，以便进行加工的夹具。

当转动8号件螺杆时，通过9号件方螺母（用3号件螺钉和4号件活动钳身固定在一起），带动4号件活动钳身，沿着1号件固定钳身移动，从而使2号件钳口板开启或闭合，达到夹紧或松开被夹紧件的作用。

2．表达方法机用虎钳具有11个零件组成（见图12-1中明细表），其装配图有主、俯、左三个视图，一个局部视图，一个局部放大图，一个移出断面图所组成，基本视图中分别采用了全剖视图、半剖视图、局部剖视图的表达方法。

3．主要零件及结构螺杆是轴类零件，杆身上加工有大径为φ18的方牙螺纹，起传动作用。

左端有4×10的销连接，右端有与手柄连接的方头结构。

φ20的圆柱表面和固定钳身上的孔采用间隙配合，配合代号为φ20H9/f9。

活动钳身是依靠方螺母带动进行传动，并与方螺母通过3号件螺钉来连接固定。

钳口板和固定钳身采用螺钉连接固定。

【由装配图拆画零件图】（拆画9号件方螺母零件图）1．拆画零件图的方法○1读懂装配图，确定所拆画零件的结构形状。

○2确定零件视图的表达方法。

○3标注尺寸和极限偏差值。

○4标注表面粗糙度及其它技术要求。

○5校核零件图。

2．拆画步骤：a) 画基准线b) 画主要轮廓图线c) 完成局部结构图线、剖面线、尺寸标注和技术要求。
