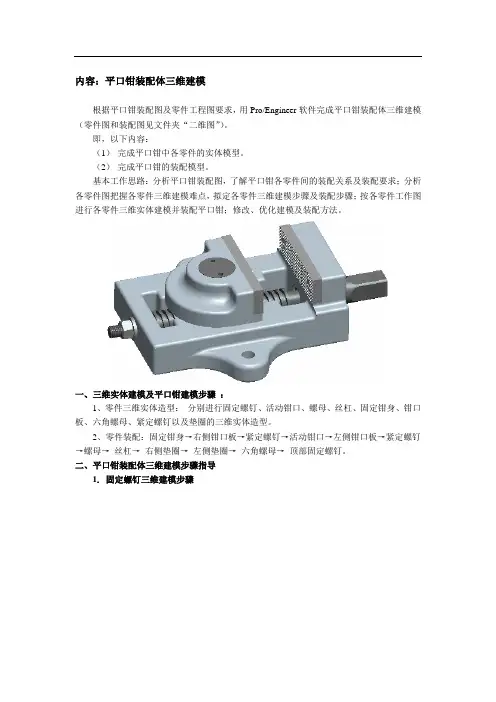

内容：平口钳装配体三维建模
根据平口钳装配图及零件工程图要求，用Pro/Engineer软件完成平口钳装配体三维建模（零件图和装配图见文件夹“二维图”）。
即，以下内容：
（1）完成平口钳中各零件的实体模型。
（2）完成平口钳的装配模型。
基本工作思路：分析平口钳装配图，了解平口钳各零件间的装配关系及装配要求；分析各零件图把握各零件三维建模难点，拟定各零件三维建模步骤及装配步骤；按各零件工作图进行各零件三维实体建模并装配平口钳；修改、优化建模及装配方法。
一、三维实体建模及平口钳建模步骤：
1、零件三维实体造型：分别进行固定螺钉、活动钳口、螺母、丝杠、固定钳身、钳口板、六角螺母、紧定螺钉以及垫圈的三维实体造型。
2、零件装配：固定钳身→右侧钳口板→紧定螺钉→活动钳口→左侧钳口板→紧定螺钉→螺母→丝杠→右侧垫圈→左侧垫圈→六角螺母→顶部固定螺钉。
二、平口钳装配体三维建模步骤指导
1. 固定螺钉三维建模步骤
2. 活动钳口三维建模步骤
3. 螺母三维建模步骤
4. 丝杠三维建模步骤
5. 固定钳身三维建模步骤
6. 钳口板三维建模步骤
7. 六角螺母的三维建模步骤
8. 紧定螺钉的三维建模步骤（图纸需查机械设计手册，上网上查）
9. 垫圈1的三维建模步骤
图139 垫圈工程图
图141 完成的拉伸特征11、平口钳的装配步骤
图142平口钳装配图
步骤1 建立工作目录
启动Pro/ENGINEER Wildfire3.0后，单击主菜单中【文件】→【设置工作目录】，系统弹出【选择工作目录】对话框。在工具栏中点击按钮，弹出新建目录对话框，在【新建目录】编辑框中输入文件夹名称“sx1”，单击按钮。在【选择工作目录】对话框中单击按钮，完成目录新建。
步骤2 进入组件设计模块
单击按钮，系统弹出【新建】对话框，在【类型】栏中选取【组件】，在【子类型】栏中选取【设计】选项，在名称编辑框中输入“sx1”，同时取消【使用缺省模板】选项，系统弹出【新文件选项】对话框，在【模板】分组框中选择【mmns_asm_design】选项，单击按钮，进入组件模块。
步骤3 装入固定钳身
（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择固定钳身零件“sx1-5”，单击按钮，如图143所示。
（2）在操作面板中单击【约束类型】下拉框，选择选项，单击操作面板中按钮，完成固定钳身的定位。如图144所示。
图143 调入固定钳身图144 固定钳身定位结果步骤4 装入右侧钳口板
（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择钳口板零件“sx1-6”，单击按钮。
（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（匹配）选项，选择如图145所示的两平面，两件匹配后结果如图146所示。
图145 匹配约束的两平面图146 匹配后的结果（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图147所示的两平面，两件匹配束后的结果如图148所示。
图147 匹配约束的两平面图148 匹配后的结果（4）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（对齐）选项，选择图149所示的两轴线。单击操作面板中按钮，钳口板完全约束后的结果，如图150
所示。
图149 对齐约束的两轴线图150 钳口板定位结果步骤5 装入紧定螺钉1
（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择紧定螺钉零件“sx1-8”，单击按钮。
（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（对齐）选项，选择图151所示的两轴线。两件对齐后结果如图152所示。
图151对齐约束的两轴线图152 对齐后的结果（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（对齐）选项，选择图153所示的两平面，并将偏移方式设置为【重合】，单击操作面板中按钮，紧定螺钉完全约束后的结果，如图154所示。
图153 对齐约束的两平面图154 紧定螺钉定位结果步骤6 装入紧定螺钉2
参见第5步操作
步骤7 装入活动钳口
（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择活动钳口零件“sx1-sx1按钮。
（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（匹配）选项，选择图155所示的两平面。
图155 匹配约束的两平面图156 匹配约束的两平面（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图156所示的两平面。将偏移方式设置为【偏距】，偏距距离60。
（4）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（匹配）选项，选择图157所示的两基准平面。将偏移方式设置为【重合】，单击操作面板中按钮，活动钳口完全约束后的结果，如图158所示。
图157 匹配约束的两基准平面图158 活动钳口定位结果步骤8 装入左侧钳口板
参见步骤4，左侧钳口板完全约束后的结果如图159所示。
步骤9 装入紧定螺钉3
参见步骤5，
步骤10 装入紧定螺钉4
参见步骤5，紧定螺钉3、4完全约束后的结果如图160所示。
图159 左侧钳口板定位结果图160 紧定螺钉3、4定位结果步骤11 装入螺母
（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择螺母零件“sx1-3”，单击按钮。
（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（对齐）选项，选择图161所示的两轴线。
图161 对齐约束的两轴线图162 对齐约束的两轴线
（3）在操作面板中单击【新建约束】，在【约束类型】下拉框中选择（对齐）选项，选择图162所示的两轴线。单击操作面板中按钮，螺母完全约束后的结果，如图163所示。
图163 螺母定位结果图164 对齐约束的两轴线步骤12 装入丝杠
（1）单击特征工具栏中的按钮，弹出【打开】对话框，在该对话框中选择丝杠零件“sx1-4”，单击按钮。
（2）在操作面板中单击【放置】，在【约束类型】下拉框中选择（对齐）选项，选择图164所示的两轴线。
