台虎钳零件图和装备图

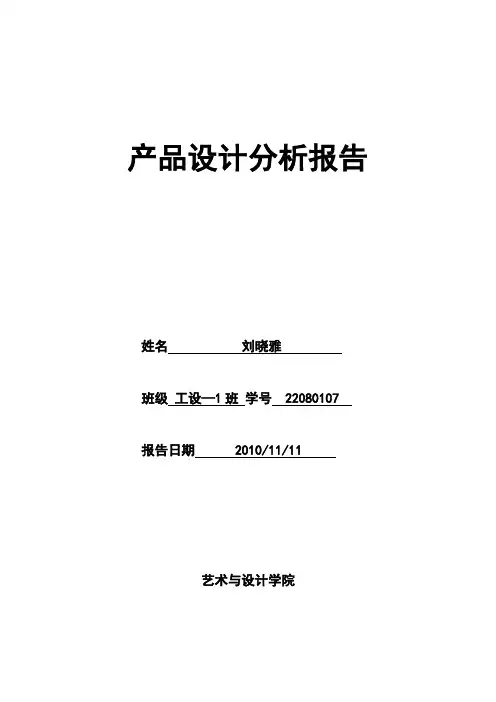

产品设计分析报告姓名刘晓雅班级工设—1班学号 22080107 报告日期 2010/11/11艺术与设计学院一、产品名称台虎钳二、外形图三、结构分析1、工程图2、产品工作原理回转式台虎钳的工作原理：活动钳身1通过导轨与固定钳身2的导轨孔作滑动配合。

丝杆3装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杆螺母4配合。

当摇动手柄5使丝杆旋转，就可带动活动钳身相对于固定钳身作进退移动，起夹紧或放松工件的作用。

弹簧6借助挡圈7和销8固定在丝杆上，其作用是当放松丝杆时，可使活动钳身能及时地退出。

在固定钳身和活动钳身上，各装有钢质钳口9，并用螺钉10固定，钳口的工作面上制有交叉的网纹，使工件夹紧后不易产生滑动，且钳口经过热处理淬硬，具有较好的耐磨性。

固定钳身装在转座11上，并能绕转座轴心线转动，当转到要求的方向时，扳动手柄12使夹紧螺钉旋紧，便可在夹紧盘13的作用下把固定钳身固紧。

转座上有三个螺栓孔，用以通过螺栓与钳台固定。

3、零部件信息四、总体分析台虎钳，是用来夹持工件的通用夹具，常用的有固定式和回转式两种活动钳身通过导轨与固定钳身的导轨作滑动配合。

丝杠装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。

当摇动手柄使丝杠旋转，就可以带动活动钳身相对于固定钳身作轴向移动，起夹紧或放松的作用。

弹簧借助挡圈和开口销固定在丝杠上，其作用是当放松丝杠时，可使活动钳身及时地退出。

在固定钳身和活动钳身上，各装有钢制钳口，并用螺钉固定。

钳口的工作面上制有交叉的网纹，使工件夹紧后不易产生滑动。

钳口经过热处理淬硬，具有较好的耐磨性。

固定钳身装在转座上，并能绕转座轴心线转动，当转到要求的方向时，扳动夹紧手柄使夹紧螺钉旋紧，便可在夹紧盘的作用下把固定钳身固紧。

转座上有三个螺栓孔，用以与钳台固定。

五、分项分析1、形态分析2、色彩分析台虎钳多为蓝色。

3、人机关系分析（4）台虎钳的使用要求①固定钳身的钳口工作面应处于钳台边缘安装台虎钳时，必须使固定钳身的钳口工作面处于钳台边缘以外，以保证夹持长条形工件时，工件的下端不受钳台边缘的阻碍。

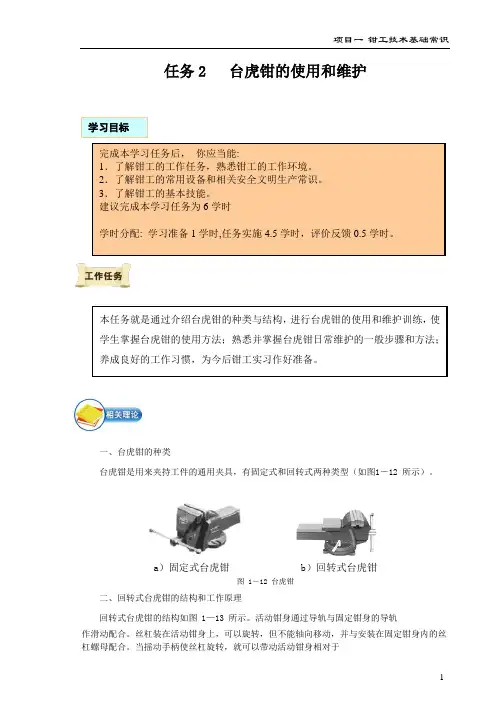

任务2 台虎钳的使用和维护一、台虎钳的种类台虎钳是用来夹持工件的通用夹具，有固定式和回转式两种类型（如图1－12 所示）。

a ）固定式台虎钳b ）回转式台虎钳图 1－12 台虎钳二、回转式台虎钳的结构和工作原理回转式台虎钳的结构如图 1—13 所示。

活动钳身通过导轨与固定钳身的导轨作滑动配合。

丝杠装在活动钳身上，可以旋转，但不能轴向移动，并与安装在固定钳身内的丝杠螺母配合。

当摇动手柄使丝杠旋转，就可以带动活动钳身相对于学习目标 完成本学习任务后， 你应当能: 1．了解钳工的工作任务，熟悉钳工的工作环境。

2．了解钳工的常用设备和相关安全文明生产常识。

3．了解钳工的基本技能。

建议完成本学习任务为6学时学时分配: 学习准备1学时,任务实施4.5学时，评价反馈0.5学时。

本任务就是通过介绍台虎钳的种类与结构，进行台虎钳的使用和维护训练，使学生掌握台虎钳的使用方法；熟悉并掌握台虎钳日常维护的一般步骤和方法；养成良好的工作习惯，为今后钳工实习作好准备。

固定钳身作轴向移动，起夹紧或放松的作用。

弹簧借助挡圈和开口销固定在丝杠上，其作用是当放松丝杠时，可使活动钳身及时地退出。

在固定钳身和活动钳身上，各装有钢制钳口，并用螺钉固定。

钳口的工作面上制有交叉的网纹，使工件夹紧后不易产生滑动。

钳口经过热处理淬硬，具有较好的耐磨性。

固定钳身装在转座上，并能绕转座轴心线转动，当转到要求的方向时，扳动夹紧手柄使夹紧螺钉旋紧，便可在夹紧盘的作用下把固定钳身固紧。

转座上有三个螺栓孔，用以与钳台固定。

图 1－13 回转式台虎钳结构1－弹簧 2－挡圈 3－活动钳身 4－钢制钳口 5－螺钉 6－固定钳身7－丝杠螺母 8－夹紧手柄9－夹紧盘 10－丝杠 11－转座 12－开口销 13－手柄三、安全生产执行安全操作规程、遵守劳动纪律、严格按工艺要求操作是保证产品质量的重要前提。

1．使用钳工工作台的安全与文明要求（1）操作者站在钳工工作台的一面工作，对面不允许有人。

Internal Combustion Engine &Parts1绘制台虎钳的零件模型绘制一张台虎钳装配图，首先根据台虎钳的非标准件零件图建模，使用Inventor 装配技术正确安装台虎钳的每一个零部件，安装成可驱动装配约束或拖动零部件的装配模型，然后使用Inventor 中的自动创建视图功能和绘图工具，根据机械制图标准正确绘制台虎钳装配图。

①绘制固定钳身模型。

根据固定钳身零件图快速绘制固定钳身草图，由草图通过拉伸、倒角、钻孔、镜像等方法建零件模型。

用相同的方法绘制其他螺钉、环、垫圈一、垫圈二、钳口板、活动钳身、螺母块和螺杆等零件的模型。

②设置各个模型的iProperty 。

在浏览器上选择固定钳身模型单击右键，单击iProperty 弹出对话框，分别在“概要”的“标题”上填上名称为“固定钳身”、在“单位”上填上“所在学校系班”；在“项目”的“零件代号”上填上“DFQ-01”、“设计人”上填上设计人的“性名”、在“创建日期”上打上“√”；在“状态”栏上的“制造核准人”填上核准人的名字、“制造核准日期”上打上“√”；在“物理特性”栏上的“材料”上选择“HT200”。

③用相同的方法设置其他螺钉、环、垫圈一、垫圈二、钳口板、活动钳身、螺母块和螺杆等零件的iProperty 。

2绘制台虎钳的的装配模型打开新建“装配二维和三维零部件”Standard.iam 文件，创建新装配模型部件。

分别放置已经设计好的固定钳身、螺钉、环、垫圈一、垫圈二、钳口板、活动钳身、螺母块和螺杆等零件模型，进行约束安装。

①安装固定钳身：单击“放置”，打开固定钳身模型，右键单击“在原点上固定”。

②安装垫圈二：单击“放置”，打开垫圈二模型，右键单击“约束”命令，单击“插入”，选择垫圈二的装配面要插入到固定钳身的右端孔侧面上。

单击“应用”，按台虎钳的安装要求，按顺序依次继续安装其他零件。

③安装标准销孔：单击“从资源中心装入”，打开“紧固件”、“销”、“圆柱销”，双击“销GB/T119.1-2000”模型，选择销的尺子，选择“作为自定义”，确定。

读台虎钳装配图回答问题
1.本装配体名称是台虎钳，由14种零件组成，其中标准件有3种。

2.转动11手柄使丝杆同时转动，由于螺母与丝杆是螺纹连接，而丝杆转动时，被紧定螺钉阻挡，不能作左右移动，迫使螺母左右移动。

螺母与活动钳身6是配合，而且还有两个紧定螺钉12将它们连接在一起(从左视图可看出)，于是螺母连同活动钳身一起左右移动，达到夹紧工件的目的。

3.台虎钳夹持工件厚度尺寸的最大范围是50mm，台虎钳夹安装到工作台面上时台面的厚度尺寸应≤34mm。

4.保证活动钳身左右移动不产生偏斜，是通过活动钳身6与固定钳身8上面的燕尾形导轨导向实现的。

5.钳口铁7与活动钳身、固定钳身是通过沉头螺钉连接的。

6.主视图中φ24H8/f7表示件9丝杆与件8固定钳身之间是基孔制间隙配合.。

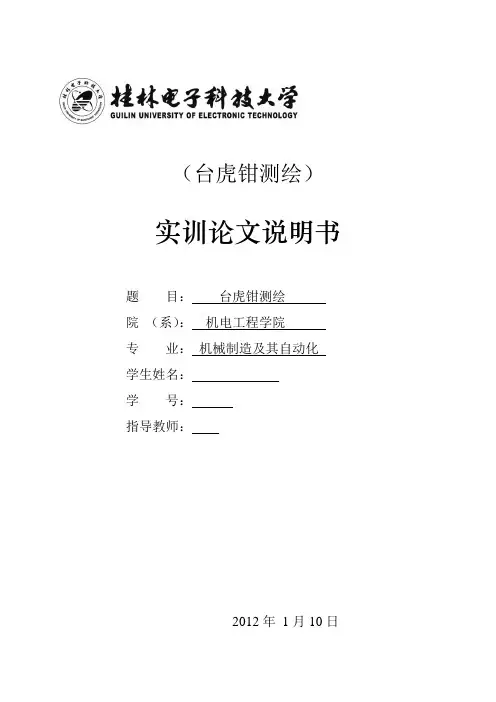

（台虎钳测绘）实训论文说明书题目：台虎钳测绘院（系）：机电工程学院专业：机械制造及其自动化学生姓名：学号：指导教师：2012年1月10日摘要这篇说明书主要阐述的是关于台虎钳的介绍和对台虎钳的测绘。

测绘的目的是在学习了表达方法、零件图和装配图的基础上，进一步培养学生绘制和阅读工程图样的能力，为后续课程的学习和课程设计、毕业设计打下坚实的基础。

同时还要培养学生查阅机械制图国家。

关键词：台虎钳、测绘、AbstractThis article mainly expounds the manual is on a worm reducer of turbine is introduced and the worm reducer of turbine of surveying and mapping. The purpose of the study is of surveying and mapping in the expression method, and the assembly drawing further, on the basis of cultivating students' engineering drawing plotting and reading ability, for the subsequent course of study and the course design, graduation design and lay a solid foundation. At the same time but also cultivate students refer to mechanical drawing countries.Key words：MCS-51; UART Serial communication; protues simulatio目录引言 (5)1 测绘目的 (5)2 测绘的内容和要求 (5)3 测绘进程 (6)4 测绘程序及方法 (6)4．1了解分析和拆卸部件 (6)4.2 分析测绘对象的功用、性能、特点和工作原理 (7)4.3、分析零件间的装配关系和零件的结构形状 (7)4.4 拆卸部件 (8)4.5 画装配示意图 (8)4.6 测绘零件画零件草图 (9)4.6.1画零件草图 (9)4.6.2 画零件草图的步骤 (9)4.6.3确定零件表达方案 (10)4.6.4画零件草图（步骤） (10)4.6.5 零件尺寸的测量 (10)5 画装配草图和装配图 (11)5.1拟定表达方案 (11)5.2画装配图的具体步骤 (11)5.3标注装配图中的尺寸和技术要求 (12)5.4编写零部件序号和明细栏 (12)6 画零件图 (12)6.1视图方案的选择 (13)6.2零件上部分形状的构思 (13)6.3零件图上的尺寸标注 (13)6.4零件图上的技术要求 (14)7全面检查装订成册 (14)8回装台虎钳 (14)结果及总结 (15)谢辞 (16)参考文献 (17)引言台虎钳，又称虎钳，台虎钳。

机床用平口虎钳装配图的绘制1，机床用平口虎钳的工作原理及拆卸顺序(1)机床用平口虎钳的工作原理。

机床用平口虎钳是机床上夹持工件用的一个部件，从结构上分为可调转角和不可调转角两种。

下面以后者为例进行说明。

该部件共有零件11种15件，其中标准件4种7件，非标准件7种8件。

图1,3所示为机床用平口虎钳立体图，图1,4所示为机床用平口虎钳装配示意图。

图1,3 机床用平口虎钳立体图1一圆锥销 2—螺母 3、9—垫圈 4一钳座 5一活动钳口6、11一螺钉 7一方块螺母 8一钳口板 10一螺杆图l,4 机床用平口虎钳装配示意图螺杆10与螺母2之间通过圆锥销1连接，螺杆10只能在钳座4上转动。

活动钳口5的底面与钳座4的顶面相接触，方块螺母7的上部装在活动钳口5的孔中，它们之间通过螺钉6固定在一起，而方块螺母7的下部与螺杆10之间通过螺纹连接起来。

当转动螺杆10时，通过螺纹带动方块螺母7左右移动，从而带动活动钳口5左右移动，达到开、闭钳口和夹持工件的目的。

钳座4和活动钳口5上都装有钳口板8，它们之间通过螺钉11连接起来。

为了便于夹紧工件，钳口板8上加工有交又的60?的小V形槽。

(2)机床用平口虎钳的拆卸顺序。

用弹簧卡钳夹螺钉6顶面的两个小工艺孔，旋出螺钉6后，活动钳口5即可取下。

拔出左端圆锥销1，卸下螺母2、垫圈3，然后旋转螺杆lO，待方块螺母7松开后，从钳座4的右端即可抽出螺杆10，再从钳座4的下面取出方块螺母7，旋出螺钉11，即可取下钳口板8。

2(机床用平口虎钳装配图的画法(1)机床用平口虎钳装配图的表达方案。

从部件的装配示意图及拆卸过程可以看出:11种零件中有6种都集中装配在螺杆10上，而且该部件前后对称。

因此:可通过螺杆轴线取剖切平面剖开部件，画出全剖视的主视图。

这样表达，其中10种零件在主视图上都可表达出来，能够将零件之间的装配关系、相互位置以及工作原理清晰的表达出来。

左端圆锥销连接处可再用局部剖视，表达出装配连接关系。

台虎钳台虎钳是用来加持工件的通用夹具用途装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。

转盘式的钳体可旋转，使工件旋转到合适的工作位置。

规格其规格用钳口宽度来表示，常用规格有100mm，125mm，150mm等使用台虎钳的注意事项（1）夹紧工件时要松紧适当，只能用手板紧手柄，不得借助其他工具加力。

（2）强力作业时，应尽量使力朝向固定钳身。

（3）不许在活动钳身和光滑平面上敲击作业。

（4）对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。

简介以及台虎钳注意事项定义：台虎钳是用来加持工件的通用夹具。

用途：装置在工作台上，用以夹稳加工工件，为钳工车间必备工具。

转盘式的钳体可旋转，使工件旋转到合适的工作位置。

规格：其规格用钳口宽度来表示，常用规格有100mm，125mm，150mm 等。

使用注意事项：（1）夹紧工件时要松紧适当，只能用手板紧手柄，不得借助其他工具加力。

（2）强力作业时，应尽量使力朝向固定钳身。

（3）不许在活动钳身和光滑平面上敲击作业。

（4）对丝杠、螺母等活动表面应经常清洗、润滑，以防生锈。

使用与维护【知识要点】1．台虎钳的结构及原理。

2．台虎钳的正确使用。

3．台虎钳的维护保养。

【项目任务】1．正确使用台虎钳夹持工件。

2．定期对台虎钳进行维护保养。

【项目准备】1．钳口长度 100mm、125mm、150mm 的台虎钳。

2．备用工件。

【相关理论知识】一、台虎钳的用途台虎钳是检修钳工用来夹持工件进行加工的常用必备工具。

其规格是以钳口的长度来表示的，有 100mm、125 mm、150mm 等几种。

二、台虎钳的分类、结构及工作原理台虎钳有固定式和回转式两种，如图 6-1 所示。

回转式台虎钳使用方便，应用较广。

a)固定式 b）回转式 1-钳口 2-螺钉 3-螺母 4、6-手柄 5-丝杠图 6-1台虎钳台虎钳的主要零件有固定钳身、活动钳身、夹紧盘和转盘座，均由铸铁制成。

转盘座与钳台用螺栓固定。
