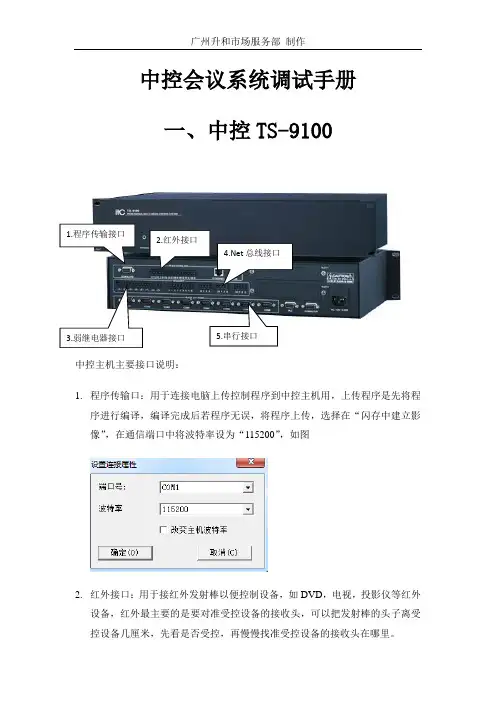

中控会议系统调试手册 一、中控TS-9100中控主机主要接口说明：1. 程序传输口：用于连接电脑上传控制程序到中控主机用，上传程序是先将程序进行编译，编译完成后若程序无误，将程序上传，选择在“闪存中建立影像”，在通信端口中将波特率设为“115200”，如图2. 红外接口：用于接红外发射棒以便控制设备，如DVD ，电视，投影仪等红外设备，红外最主要的是要对准受控设备的接收头，可以把发射棒的头子离受控设备几厘米，先看是否受控，再慢慢找准受控设备的接收头在哪里。
贴好红外发射棒之后，最好打胶，或者用线胶在外面贴好，红外棒自带的胶时间长了容易脱落。
3. 弱点继电器口：用于接一些只需触点短路控制的设备，如投影仪的升降架等； 总线接口2.红外接口5.串行接口1.程序传输接口3.弱继电器接口总线接口：用于无线接收器和电源管理器等设备；5.串行接口：用于接一些可通过RS232,RS422.RE485控制的设备，如矩阵，音量控制器，会议主机，摄像头，投影仪等。
（1）RS232接法：DB9的3脚是发送脚（TX），2脚是接收脚（RX），5脚是地线（GND）。
一般接三个脚就可以了。
3脚接受控设备的RX，2脚接受控设备的TX，5脚接受控设备的GND。
一般情况下，如果受控设备是DB9的母头，可以2对2，3对3，5对5。
如果受控设备是DB9公头，可以2对3，3对2，5对5。
但这不是绝对，仔细看受控设备的说明书才行。
注意：有些设备会大量返回数据，把中控主机的串口阻塞，导致死机，比如D70的控制。
那么可以不接中控主机DB9的第二脚（即接收脚），因为接收的数据对中控没任何意义，所以可以不接。
（2）485接法：如果是控制摄象头，那么中控主机是发码，摄象头是接收。
中控主机DB9的4为485+，9为485- ，只需要接4脚到摄象头的485+，9脚到摄象头的485-就可以了。
如果接会议跟踪主机或者其它返回代码的设备，那么中控主机是接收代码，会议主机是发送代码。
中控主机DB9的1为485-，6为485+，只需要接1脚到会议主机的485-，6脚到会议主机的485+就可以了。
485如果工作不正常，一般把线交叉反一下测试看线有没接错。
拼接器的控制拼接器一般是控制几种预设好的模式的切换,只需拼接器厂家提供几种模式切换的串口代码就可以了。
接下来就跟控制投影机一样简单了。
别的厂家的设备的控制：工地上经常遇见矩阵是别的厂家的，或者拼接器是别的厂家的，一般先不要直接用中控来控，最好的办法是用串口调试助手，先试一下能不能控，如果控不了，就要跟工程商说清楚，或者找矩阵厂家要控制协议。
跟别的厂家通电话的时候，一般不提“中控控不了”，直接说“用电脑发码过去不受控”。
以免别的厂家的人推卸责任，说我们中控有问题。
串口调试助手的使用对于投影机，图形拼接器，等可以串口控制的设备，在不确定代码是否正确时，可以先用串口调试助手来先测试代码是否正确，线是否通。
这样做有几个好处：1快速排除 2以免别的设备厂家人员推说是中控的问题需要注意的地方是：1：如果发送的是16进制的代码，请把“HEX发送”的勾打上。
发送的是字符串代码，就不需打上2：发送16进制代码的时候，中间加空格。
例如FF 03 02 0D 0A3：说明书上写着“CR”的时候，字符串代码请加“\r”，16进制代码为0D。
说明书上写着“LF”的时候，字符串代码请加“\n”，16进制代码为0A。
4：一般的设备都会有数据返回，如果看不到数据，请试着把“HEX显示”的勾打上，看有没有16进制的数据返回。
常见问题解决办法：1：SANYO投影不受控。
用遥控器把投影的“经济模式”设置为“网络模式”2：D70控制不太灵敏，把中控主机串口DB9的第二脚不接。
3：红外设备能控，继电器能控，但串口设备控着控着就不受控了，检查程序，确认没问题就换一台主机。
4：红外控制相当的稳定，控不了红外，检查正负有没反，试着把线反一下看能不能控，再检查红外棒有没对准受控设备的接收头（可以先把红外棒从受控设备扯下来，离着几厘米测试）。
5：继电器控制不灵敏，可能是因为24，Y，Z，G接触不良。
6：突然下不了程序到主机，但主机上电又有数据返回，这时通常是因为程序里有死循环。
重新上电，在主机蜂鸣器响第二声时，按下电脑键盘的空格键，然后再重新传一个没有问题的程序到主机试试。
7：触屏的无线通信距离短。
把接收器树立起来固定在机柜内部，若条件许可，可以移到机柜外部，平放在机柜顶部效果也不好。
TS-9101八路强电电源控制器中控系统原理：强电继电器为单火开关，需要控制的设备的火线从继电器供过去。
接法：<确记不带电操作>。
接好了24，Y，Z，G之后，接下来就是接强电的线。
1：首先要有一个进线（供应电源），找一条电源线，中间剪断，把火线接到继电器的LINE接线柱，零线和地线剥开放一边备用。
（一般来说，棕色或者红色为火线，蓝色或者黑色为零线，绿白为地线，如果不确定，用万用表量，与插头的L 通的是火线，与N通的是零线，E为地线）2：把继电器的LINE接线柱，一个连一个并起来，需要用几路，就并几路。
3：需要供电的设备，比如投影机，把从投影机处拉过来的电源线的火线接到其中一路的常开端（接线柱的中间那个端）4：按第3步，依次接好需要供电的设备的火线。
5：把所有需要供电的设备的零线跟进线的零线拧在一起，地线跟进线的地线拧在一起。
用电工胶包好。
6：检查好接线，确保无接触不良，无短路。
确定之后，就可以把进线的插头插到排插上取电了。
7：备注：投影幕，电动吊架等设备，其实是有两根火线，一根零线接到设备。
两根火线同时不通，即为“停止”动作，通其中一路为“升”的动作，通另外一路为“降”的动作。
但不可以两根同时通电，电机同时正转反转，一会就会烧掉电机。
问答：1.问：触摸屏按了按键以后没反应，触点感应感应有偏差怎么办？答：可通过校正触摸点解决该问题。
用手按住触摸屏，然后用针或笔轻触一下REST按键，直到触摸屏上显示了系统重启字眼，再松开按住触摸屏的手，此时触摸屏进入系统设置界面。
进入校正区进行触点校正，校正完毕退出系统设置界面即可。
2.触摸屏触点感应无偏差，按按键以后，中控主机没反应，任何设备都无法控制怎么办？答：此现象可能是接收器与中控主机之间的线没接好，触摸屏的ID码或者发射频率被修改，程序有误。
（1）检查接收器与中控主机直接的接线是否接好，线序是否正确（2）跟工程师确认接收器的ID码和触屏RFID码，如需修改触屏RFID，用手按住触屏左上角，然后用针或笔尖轻触一下REST按键，直到触摸屏上显示了系统重启字眼，再松开按住触摸屏的手，此时触摸屏进入系统设置界面，将发射频率修改正确在退出系统设置即可。
界面如图：（3）重新上传一次触摸屏程序和中控程序。
、3.摄像球需要与中控主机相连，如何接线？答：将摄像球设置好地址码和波特率，然后将摄像球的485两根控制线焊接成串口头接在中控主机上面，串口头的4脚焊接485控制线的正极，9脚焊接485控制线的负极。
4.矩阵的控制协议： RS232波特率：9600控制代码：音视频同步： 1B1.（表示第一路输入，切换到第一路输出，后面的“.”一定要加上，如果切换到多路，可以写成1B1,2,3,4.）单独视频切换：1V1.单独音频切换：1A1.第一路切换到所有：1All. (All的“A”是大写，“ll”是小写)二、会议系统会议系统调试流程会议系统主要分TS-0604和TH-0802两套会议系统，两套会议发言结构和扩声结构一致，下面以TS-0604会议系统为例，首先简单介绍会议系统发言和扩声中用到的设备：第一部分讨论发言系统的设备连接顺序如下：会议主机→会议单元→会议单元→会议单元→会议单元→会议单元→会议单元→会议单元→会议单元。
会议主机和单元之间靠会议8芯线链接，线材会议单元自带。
会议主机背面板提供三路通道连接会议单元，因为每个通道的负载有限，所以每个通道连接的会议单元数量有限，超过16个单元以后，建议用两个通道分两个支路连接会议单元。
会议单元数量超过一定数量（50个）可考虑使用会议扩展主机。
会议主机配合会议单元使用，可实现的功能有：讨论发言，会议签到，会议表决等等。
不同的功能需要不同型号的会议单元支持。
比如，会议单元有的款式只支持讨论发言，有些款式接可以支持签到，表决等功能。
需要注意的是，会议的主机一般放在机房，单元一般放在会议桌上，那么二者之间就会有10米以上的距离，主机自带一根10米的8芯航空线，如果超过10米则需另外购买延长线。
第二部分，同声传译设备及功能同声传译，是指当会场有外宾时，需要将发言者的语言翻译成与会外宾的语言，并通过红外辐射的方式，发射给会场的外宾，外宾回通过手持的红外接受单元，接受到红外信号，并且通过耳机听到翻译出来的声音。
因此，出去上述会议系统的设备需要以下设备来设计同声传译的功能。
：1、红外辐射主机2、红外辐射面板，3、翻译单元，4、红外接收单元。
这之间的连线过程如下：翻译单元→多芯成品线→辐射主机→同轴线→辐射面板→红外信号→接收单元信号流程如图箭头所示：会议主机和翻译单元发出的声音同时传输给辐射主机，主机将语音信号转换为红外信号，通过红外辐射面板发射到现场的每个角落。
那06和08系统中，06系列的翻译单元是接在会议主机上的，08系列的翻译单元是接在红外辐射主机上的。
第三部分，摄像跟踪设备及功能摄像跟踪是指，会场的会议桌上有配置的会议单元，当有人打开会议单元上的MIC开关时，会控制摄像球转动到此打开的单元位置上来，在表面现象看来，就是哪个人员发言，摄像头就照着谁，那显示器就显示说话人员的图像特写。
此功能需要的设备配置如下：1、会议单元2、会议主机3、摄像跟踪主机4、摄像头（数量一般不要超过4个）设备按照上述顺序依次连接，单元→八芯会议线→会议主机→RJ45接口控制线→摄像跟踪主机→两芯控制线→摄像头→显示器信号流程如下，单元触发会议主机发出单元代码，例如，十六进制代码OF 01 00 00 12 0D,这个代码会触发摄像跟踪主机调用预先保存的一个坐标值，这样，不同单元发出不同的代码，调用不同的摄像球预置位，完成摄像跟踪的功能。
在06和08系列中，二者功能及接线方式一致，但是为摄像头设置预置位时，06系列是在摄像跟踪主机上设置的，08系列是在会议软件中设置的。
问答：1.TH-08和TS-06系列会议话筒ID号码太乱，不连号，如何重新修改ID？答：按住会议主机0802M上面的NUMBER按键开机，进入重新编号的界面，依照顺序按下会议话筒的MIC键进行重新编号，设置完之后按一下主机上的“SAVE”按键，0802M主机重启完成设置生效。
重新编号以后记得做好标记，以便后期管理。
0604M后面板上有一个SET ID拨码，把拨码拨到“ON”然后依照顺序按下会议话筒的MIC键，即可重新编号，设置完之后把拨码拨到“OFF”，0604M主机重启完成设置生效。
