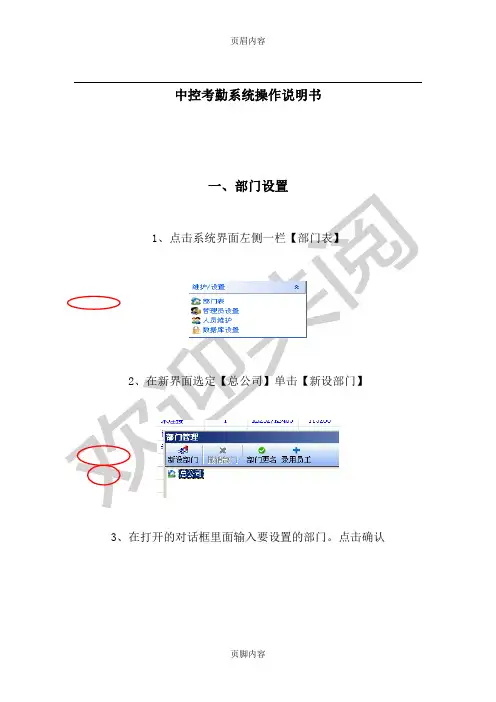

中控考勤系统操作说明书一、部门设置1、点击系统界面左侧一栏【部门表】2、在新界面选定【总公司】单击【新设部门】3、在打开的对话框里面输入要设置的部门。
点击确认4、按照步骤2-3设置其他部门二、员工入职录入1、在系统界面上侧打开【人员维护】2.在新打开对话框选定员工所在部门,点击【增加按钮】3、在新打开页面输入员工信息,并记录该员工考勤号码4、凭系统中刚输入的该员工考勤号码到其部门考勤机录入指纹即可。
三、排班设置为了方便进行考勤数据统计分析,需要对员工上下班时间,打卡时间进行设置,也就是班次设置。
因每个部门上班时间不同,需要进行早晚班三个班次设置。
现以早班为例进行班次设置并进行人员排班。
1、2、首先进行上下班时间段设置,在考勤系统界面左下角单击【时间段维护】3、4、在新打开界面输入时间段信息,输入完毕后,点击保存。
5、6、再次点击【增加】按钮进行设置下午早班,晚上早班,周三早班、周六早班(因公司周三、周六晚班下班时间不同,所以稍微麻烦)7、8、输入完成后,如下图:9、10、按照1-3的步骤可进行晚班、正常班的时间段设置。
然后进行班次管理11、12、回至考勤系统界面,点击右下角【班次管理】13、14、在新开界面,单击【新增班次】—【修改】输入班次信息—【保存】15、16、点击下方【增加时间段】按钮17、18、进行周一周二周四周五周天上午、下午、晚上时间段设置,去掉周三、周六前面的√,选定上午早班、下午早班、晚上早班并点击【确认】。
如图:19、20、点击【增加时间段】添加周三时间段,去掉周一周二周四周五周六周天前面的√,选定上午早班、下午早班、周三早班时间段,并点击【确认】11、点击【增加时间段】添加周六时间段,去掉周一周二周四周五周三周天前面的√,选定上午早班、下午早班、周六早班时间段,并点击【确认】21、22、按照步骤1-11的方式,添加晚班、正常班。
四、人员排班新员工入职信息录入完毕后,为了方便查询员工的出勤情况,需要对员工进行排班。

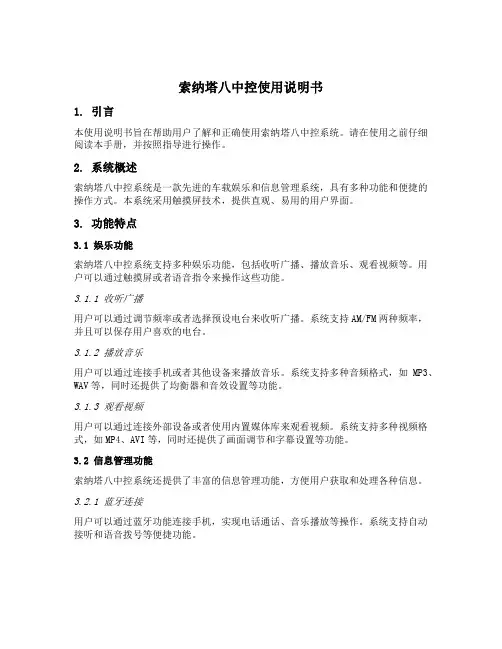

索纳塔八中控使用说明书1. 引言本使用说明书旨在帮助用户了解和正确使用索纳塔八中控系统。
请在使用之前仔细阅读本手册,并按照指导进行操作。
2. 系统概述索纳塔八中控系统是一款先进的车载娱乐和信息管理系统,具有多种功能和便捷的操作方式。
本系统采用触摸屏技术,提供直观、易用的用户界面。
3. 功能特点3.1 娱乐功能索纳塔八中控系统支持多种娱乐功能,包括收听广播、播放音乐、观看视频等。
用户可以通过触摸屏或者语音指令来操作这些功能。
3.1.1 收听广播用户可以通过调节频率或者选择预设电台来收听广播。
系统支持AM/FM两种频率,并且可以保存用户喜欢的电台。
3.1.2 播放音乐用户可以通过连接手机或者其他设备来播放音乐。
系统支持多种音频格式,如MP3、WAV等,同时还提供了均衡器和音效设置等功能。
3.1.3 观看视频用户可以通过连接外部设备或者使用内置媒体库来观看视频。
系统支持多种视频格式,如MP4、AVI等,同时还提供了画面调节和字幕设置等功能。
3.2 信息管理功能索纳塔八中控系统还提供了丰富的信息管理功能,方便用户获取和处理各种信息。
3.2.1 蓝牙连接用户可以通过蓝牙功能连接手机,实现电话通话、音乐播放等操作。
系统支持自动接听和语音拨号等便捷功能。
3.2.2 导航系统索纳塔八中控系统内置了导航软件,用户可以通过输入目的地或者选择已存储的位置来进行导航。
系统支持实时路况显示和语音导航提示。
3.2.3 车辆信息显示系统可以显示车辆的实时数据,包括车速、油耗、发动机温度等。
用户可以随时查看这些信息,并进行相应的操作。
4. 操作指南4.1 系统启动与关闭按下电源按钮启动系统,在屏幕上出现品牌Logo后即可进入主界面。
长按电源按钮可关闭系统。
4.2 触摸屏操作在主界面上滑动手指可切换不同的功能页面。
点击图标或者按钮可进入相应的功能界面。
通过手势操作可以缩放、滑动等。
4.3 语音指令操作系统支持语音指令操作,用户可以通过语音控制来实现一些功能。

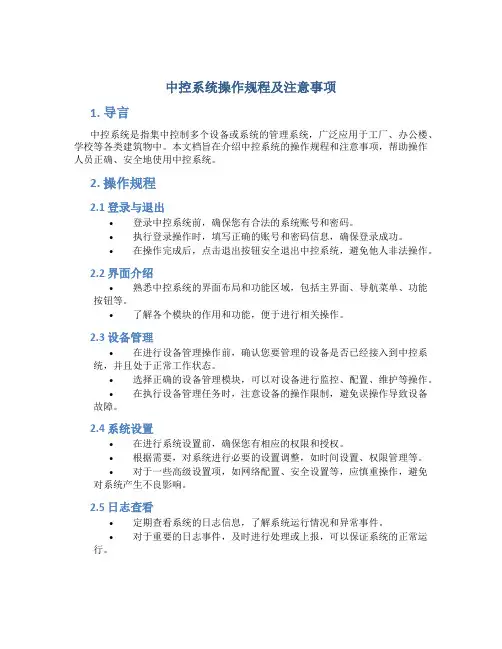

中控系统操作规程及注意事项1. 导言中控系统是指集中控制多个设备或系统的管理系统,广泛应用于工厂、办公楼、学校等各类建筑物中。
本文档旨在介绍中控系统的操作规程和注意事项,帮助操作人员正确、安全地使用中控系统。
2. 操作规程2.1 登录与退出•登录中控系统前,确保您有合法的系统账号和密码。
•执行登录操作时,填写正确的账号和密码信息,确保登录成功。
•在操作完成后,点击退出按钮安全退出中控系统,避免他人非法操作。
2.2 界面介绍•熟悉中控系统的界面布局和功能区域,包括主界面、导航菜单、功能按钮等。
•了解各个模块的作用和功能,便于进行相关操作。
2.3 设备管理•在进行设备管理操作前,确认您要管理的设备是否已经接入到中控系统,并且处于正常工作状态。
•选择正确的设备管理模块,可以对设备进行监控、配置、维护等操作。
•在执行设备管理任务时,注意设备的操作限制,避免误操作导致设备故障。
2.4 系统设置•在进行系统设置前,确保您有相应的权限和授权。
•根据需要,对系统进行必要的设置调整,如时间设置、权限管理等。
•对于一些高级设置项,如网络配置、安全设置等,应慎重操作,避免对系统产生不良影响。
2.5 日志查看•定期查看系统的日志信息,了解系统运行情况和异常事件。
•对于重要的日志事件,及时进行处理或上报,可以保证系统的正常运行。
3. 注意事项3.1 安全注意事项•在操作中控系统前,确保自己具备基本的安全意识和防范意识。
•注意保护好系统账号和密码,不得将其泄露给他人。
•不要随意点击不明来源的链接和附件,以防感染病毒或遭受网络攻击。
3.2 数据备份与恢复•定期进行系统数据的备份,以防数据丢失。
•在进行系统升级或重装时,备份系统数据以防止数据丢失。
•恢复系统数据时,确保使用正确的数据备份文件,避免数据混乱或损坏。
3.3 硬件设备维护•定期对中控系统所连接的硬件设备进行检查和维护,确保其正常工作。
•遵循设备厂商的维护手册进行相关维护操作,并及时更新设备的固件。

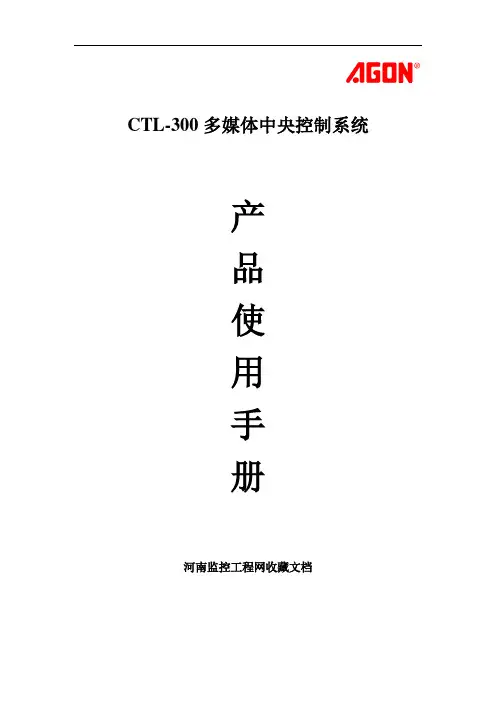

CTL-300多媒体中央控制系统产品使用手册河南监控工程网收藏文档目录设备使用注意事项 (3)一、产品简介 (4)二、设备包装说明 (5)三、主控机前面板示意图 (5)四、主控机后面板示意图 (5)五、系统主机、操作面板、电脑的连接 (6)六、应用设备连接示意图 (6)七、红外发射棒的连接 (7)八、电动屏幕接线图 (7)九、操作面板使用说明 (8)十、设备红外遥控器代码的学习和录入 (9)十一、主控机系统各项参数 (10)十二、本手册说明 (12)设备使用注意事项为确保设备可靠使用及人员的安全,请在安装、使用和维护时,请遵守以下事项:1、为确保操作安全,应确保电源线接地良好,务必将随机提供的三相插头插入地线有效的标准三脚电源插座,确保设备的输入电源为220V50HZ的交流电。
2、为防止火灾或漏电,不要将系统设备置于过冷或过热的地方,请勿将本机受雨或受潮,阴雨潮湿天气或长时间不使用时,应关闭设备电源总闸。
3、控制系统设备的电源在工作时会发热,因此要保持工作环境的良好通风,以免温度过高而损坏机器。
4、非专业人员未经许可,请不要试图拆开设备机箱,不要私自维修。
以免发生意外事故或加重设备的损坏程度。
5、控制大功率的设备请选配用强电控制器,以免中控超载运行。
6、安装和接线之前应关闭中控电源。
一、产品简介可编程多媒体中央控制系统充分为用户着想,确保系统具有良好的稳定性和兼容性,汇聚了市场上中控的优点,并且解决了国内中控系统兼容性差而无法控制某些品牌设备的难题。
外加产品外形美观大方,接线施工便利,科学的优化操作界面,实现便利的投影机、电动幕、DVD、录像机、卡座、实物投影、有线电视、计算机全面控制,大大提高操作人员的控制效果,现已广泛应用于电教室、会议室、多功能厅等场合。
可编程多媒体中央控制系统具有以下特点:●内置3×2VGA切换分配器,支持台式电脑、手提电脑、数字展台输入;●自带投影机保护器,检测投影机灯泡的工作情况,并且自动延时关机,更好地保护投影机寿命;●内嵌式红外学习功能,无须配置专业学习器,使用更简单,存储更可靠;●内置8×2视音频矩阵,视频频宽达100MHz;●1路可编程RS一232控制接口;●6路红外发射接口;●主机内置电动屏幕电源控制,三路设备电源控制(二路时序电源,一路开门狗投影机专用电源);●内置二路高保真无级音量调节;●简洁的控制面板,真实的信息反馈,操作简单,操作者无须培训即可使用,并且面板上支持红外学习及系统设备电源控制,并可以设置成设备连动控制!使控制更加简单、实用;●支持新型LCD高档液晶屏控制面板;●支持新型VFD彩色控制面板;二、设备包装说明名称单位数量备注主控机台 1 系统控制主机控制面板个 1 系统控制操作面板电源线条 1 主控机电源线9芯控制连接线条 2 主控机、控制面板、电脑之间的连线红外发射棒条 4 连接主控机与受控设备多媒体控制软件光盘张 1 配套电脑控制软件使用手册本 1三、主控机前面板示意图主控机为标准19英寸2U机箱,配有标准机柜安装螺丝孔及拉手,可以很方便地将主控机安装在1 9英寸机柜上。

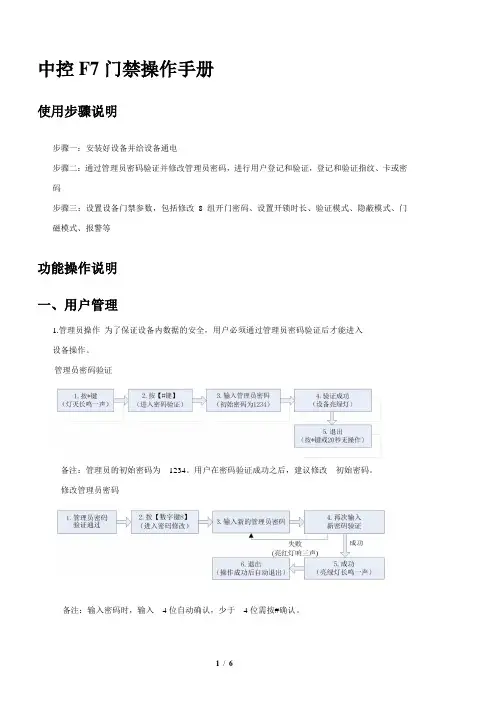

中控F7门禁操作手册使用步骤说明步骤一:安装好设备并给设备通电步骤二:通过管理员密码验证并修改管理员密码,进行用户登记和验证,登记和验证指纹、卡或密码步骤三:设置设备门禁参数,包括修改8组开门密码、设置开锁时长、验证模式、隐蔽模式、门磁模式、报警等功能操作说明一、用户管理1.管理员操作为了保证设备内数据的安全,用户必须通过管理员密码验证后才能进入设备操作。
管理员密码验证备注:管理员的初始密码为1234。
用户在密码验证成功之后,建议修改初始密码。
修改管理员密码备注:输入密码时,输入4位自动确认,少于4位需按#确认。
管理员密码开门备注:使用此功能可以直接开门管理员密码丢失当出现管理员密码丢失情况,可在拆机状态后30至60秒之间按拆机键3次恢复管理员初始密码。
(拆机状态后30 秒时会有一次长鸣作为提示)2.新增用户登记一个新用户的指纹或卡和批量登记卡。
新增用户备注:①登记时,用户工号自动增加。
成功后,直接进入下一用户登记。
②登记过程中,如出现指纹质量低、指纹和卡已登记则失败。
待设备亮绿灯后,可以重新进行登记(已登记的,不能重新登记)。
批量登记卡备注:①输入卡总张数时,输入3位自动确认,少于3位需按#确认。
其中,按*键可重新输入卡总张数;②批量登记卡时,必须先把机器中已登记的全部用户清空。
此外,登记卡卡号必须是连续号码。
2.用户验证指纹/卡验证/密码验证接通电源后,设备处于验证状态,用户在此状态可进行验证开锁操作。
备注:在密码验证时,输入的密码后按#确认,只要和8组开门密码其中一组相同即可开门。
设备初始的8组开门密码为空。
开门密码设置/修改参见 2.设1置/修改8组开门密码。
3.删除用户删除单个已登记用户指纹或卡和删除全部用户。
删除单个用户备注:①输入工号时,工号为5位自动确认,少于5位需按#确认。
②删除用户成功后,直接进入下一个用户删除。
③第5步亮红灯长鸣一声表示删除成功后自动退出。
删除全部用户备注:①按数字9自动确认,输入其它值无效亮红灯长鸣一声退出。

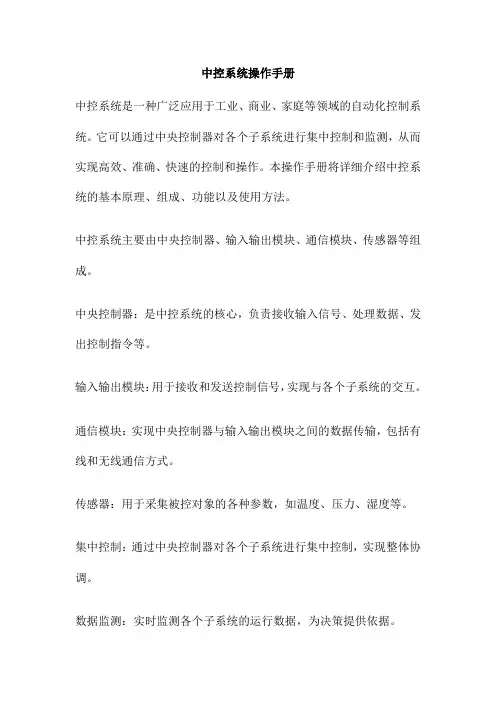

中控系统操作手册中控系统是一种广泛应用于工业、商业、家庭等领域的自动化控制系统。
它可以通过中央控制器对各个子系统进行集中控制和监测,从而实现高效、准确、快速的控制和操作。
本操作手册将详细介绍中控系统的基本原理、组成、功能以及使用方法。
中控系统主要由中央控制器、输入输出模块、通信模块、传感器等组成。
中央控制器:是中控系统的核心,负责接收输入信号、处理数据、发出控制指令等。
输入输出模块:用于接收和发送控制信号,实现与各个子系统的交互。
通信模块:实现中央控制器与输入输出模块之间的数据传输,包括有线和无线通信方式。
传感器:用于采集被控对象的各种参数,如温度、压力、湿度等。
集中控制:通过中央控制器对各个子系统进行集中控制,实现整体协调。
数据监测:实时监测各个子系统的运行数据,为决策提供依据。
报警功能:当出现异常情况时,中央控制器会发出报警信号,提醒操作人员及时处理。
历史数据记录:记录历史运行数据,便于查询和分析。
远程控制:通过网络或移动设备对中控系统进行远程控制。
开机:按照中控系统的电源顺序打开各个设备,确保电源稳定。
参数设置:根据实际需求设置各个设备的参数,包括输入输出信号类型、通信方式、传感器类型等。
运行监控:观察中控系统的运行情况,检查各个设备的运行状态是否正常。
故障处理:当出现故障时,应根据故障提示进行排查和处理。
若无法解决,应及时专业人员进行维修。
关机:在完成操作后,应按照中控系统的电源顺序关闭各个设备,确保安全关机。
在操作过程中应严格按照操作手册进行,避免误操作导致设备损坏或安全事故。
对于不熟悉的参数或功能,应在专业人员的指导下进行操作,避免因误解或误操作导致设备异常运行。
在使用过程中应定期对中控系统进行检查和维护,确保其正常运行和延长使用寿命。
在遇到无法解决的问题时应及时专业人员进行维修和排查,避免因误操作导致设备损坏或安全事故。
校园招聘是企业招聘新员工的重要渠道之一,通过校园招聘可以吸引到大量的优秀人才,提高企业的竞争力和发展潜力。

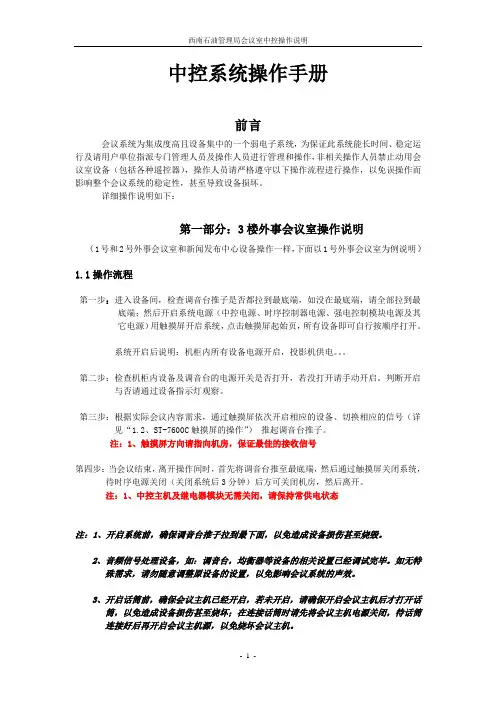

中控系统操作手册前言会议系统为集成度高且设备集中的一个弱电子系统,为保证此系统能长时间、稳定运行及请用户单位指派专门管理人员及操作人员进行管理和操作,非相关操作人员禁止动用会议室设备(包括各种遥控器),操作人员请严格遵守以下操作流程进行操作,以免误操作而影响整个会议系统的稳定性,甚至导致设备损坏。
详细操作说明如下:第一部分:3楼外事会议室操作说明(1号和2号外事会议室和新闻发布中心设备操作一样,下面以1号外事会议室为例说明)1.1操作流程第一步:进入设备间,检查调音台推子是否都拉到最底端,如没在最底端,请全部拉到最底端;然后开启系统电源(中控电源、时序控制器电源、强电控制模块电源及其它电源)用触摸屏开启系统,点击触摸屏起始页,所有设备即可自行按顺序打开。
系统开启后说明:机柜内所有设备电源开启,投影机供电。
第二步:检查机柜内设备及调音台的电源开关是否打开,若没打开请手动开启。
判断开启与否请通过设备指示灯观察。
第三步:根据实际会议内容需求,通过触摸屏依次开启相应的设备、切换相应的信号(详见“1.2、ST-7600C触摸屏的操作”)推起调音台推子。
注:1、触摸屏方向请指向机房,保证最佳的接收信号第四步:当会议结束,离开操作间时,首先将调音台推至最底端,然后通过触摸屏关闭系统,待时序电源关闭(关闭系统后3分钟)后方可关闭机房,然后离开。
注:1、中控主机及继电器模块无需关闭,请保持常供电状态注:1、开启系统前,确保调音台推子拉到最下面,以免造成设备损伤甚至烧毁。
2、音频信号处理设备,如:调音台,均衡器等设备的相关设置已经调试完毕。
如无特殊需求,请勿随意调整原设备的设置,以免影响会议系统的声效。
3、开启话筒前,确保会议主机已经开启,若未开启,请确保开启会议主机后才打开话筒,以免造成设备损伤甚至烧坏;在连接话筒时请先将会议主机电源关闭,待话筒连接好后再开启会议主机源,以免烧坏会议主机。
4、要注意连接整套设备电流的负荷程度。

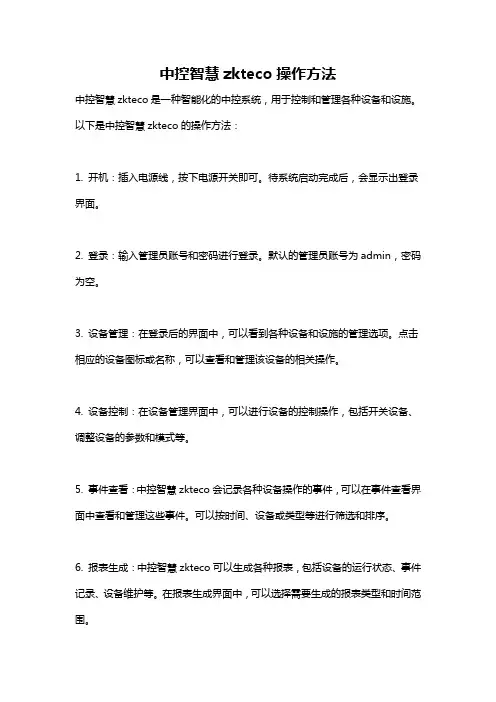

中控智慧zkteco操作方法
中控智慧zkteco是一种智能化的中控系统,用于控制和管理各种设备和设施。
以下是中控智慧zkteco的操作方法:
1. 开机:插入电源线,按下电源开关即可。
待系统启动完成后,会显示出登录界面。
2. 登录:输入管理员账号和密码进行登录。
默认的管理员账号为admin,密码为空。
3. 设备管理:在登录后的界面中,可以看到各种设备和设施的管理选项。
点击相应的设备图标或名称,可以查看和管理该设备的相关操作。
4. 设备控制:在设备管理界面中,可以进行设备的控制操作,包括开关设备、调整设备的参数和模式等。
5. 事件查看:中控智慧zkteco会记录各种设备操作的事件,可以在事件查看界面中查看和管理这些事件。
可以按时间、设备或类型等进行筛选和排序。
6. 报表生成:中控智慧zkteco可以生成各种报表,包括设备的运行状态、事件记录、设备维护等。
在报表生成界面中,可以选择需要生成的报表类型和时间范围。
7. 用户权限管理:中控智慧zkteco可以管理不同用户的权限,包括管理员、操作员、普通用户等。
可以在用户权限管理界面中添加、删除和修改用户的权限。
8. 系统设置:在系统设置界面中,可以对中控智慧zkteco的各项参数进行配置和调整,包括设备连接方式、通信协议、语言、显示设置等。
以上是中控智慧zkteco的一般操作方法,具体的操作界面和操作方法可能略有不同,具体操作请参考中控智慧zkteco的用户手册或咨询相关技术人员。
中控系统操作手册一、简介中控系统是一种用于管理和控制各种设备的集中式控制系统。
它能够集成多种设备,如照明、空调、安防、音视频等,通过统一的控制界面实现对这些设备的集中控制和管理,提高设备的自动化程度和效率。
本操作手册将介绍中控系统的基本操作和功能,帮助用户快速上手和使用该系统。
二、系统登录在使用中控系统之前,首先需要登录系统。
用户可以通过输入用户名和密码登录系统。
若是首次登录系统,需要管理员分配用户名和密码。
三、系统界面1. 概览界面:登录系统后,将进入概览界面。
该界面显示系统的整体运行状态和各个设备的状态。
用户可以通过该界面快速了解系统的整体运行情况。
2. 设备控制界面:系统支持多种设备控制功能,如照明控制、空调控制、安防控制等。
用户可以通过设备控制界面选择具体设备,然后根据需要进行相应的操作。
3. 场景管理界面:系统支持场景管理功能,用户可以创建不同的场景,并将多个设备的控制参数保存到场景中。
在需要时,用户可以通过场景管理界面调用相应场景,以实现多设备联动控制。
4. 定时任务界面:系统支持定时任务功能,用户可以根据需要设置定时任务,让系统在特定时间执行相应操作,如定时调整照明亮度、定时开启空调等。
在定时任务界面,用户可以对已设置的定时任务进行管理和编辑。
四、设备控制中控系统支持多种设备控制功能,用户可以根据需要实现不同设备的控制操作。
1. 照明控制:用户可以通过系统界面调整灯光的亮度、色温、色彩等参数,实现灯光的个性化定制和控制。
2. 空调控制:用户可以通过系统界面调整空调的温度、风速、模式等参数,实现舒适的室内环境和节能效果。
3. 安防控制:用户可以通过系统界面实现对安防设备的控制和管理,如监控摄像头的布防、报警器的启动等。
4. 音视频控制:用户可以通过系统界面控制音视频设备,如电视、音响等,实现音视频的播放、暂停、切换等操作。
五、场景管理场景管理是中控系统的重要功能之一,可以实现多个设备的联动控制。

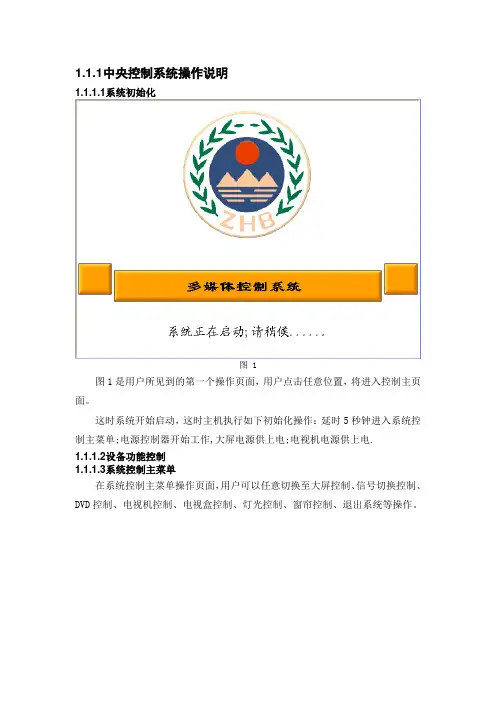

1.1.1中央控制系统操作说明1.1.1.1系统初始化图 1图1是用户所见到的第一个操作页面,用户点击任意位置,将进入控制主页面。
这时系统开始启动,这时主机执行如下初始化操作:延时5秒钟进入系统控制主菜单;电源控制器开始工作,大屏电源供上电;电视机电源供上电.1.1.1.2设备功能控制1.1.1.3系统控制主菜单在系统控制主菜单操作页面,用户可以任意切换至大屏控制、信号切换控制、DVD控制、电视机控制、电视盒控制、灯光控制、窗帘控制、退出系统等操作。
图2按下左边的大屏控制看到右边跳出控制大屏幕拼墙的开关,需要先开启系统和大屏控制软件启动后方可操作,按下开启后大屏启动,按关闭就是关了大屏,供电源是要退出系统后才断。
图3按下左边的灯光控制右边跳出两组调光的菜单:上面看到的是2组灯光的控制界面,可以对2组灯光进行单独的光和暗调节.图4按下左边的电视机控制右边跳出5台电视机的控制菜单:上面看到的是电视机的控制界面,先选择上面的5台电视机的其中一台后再按下面的控制菜单操作.图5按下左边的窗帘控制右边跳出3个窗帘的控制菜单:上面看到的是窗帘的控制界面,可对三个窗帘的开/关停的单独控制图6DVD机控制主要用于影碟机的单独控制,当我们在左边选择影碟机后,右边将弹出影碟机的界面,其中包括碟机开关、播放、暂停、停止、出仓、上一曲、快退、快进、后一曲、声道、上、下、左、右、确定、1、2、3、4、5、6、7、8、9、0,该功能键完全仿真遥控器。
图7电视盒控制主要用于电视盒的单独控制,当我们在左边选择电视盒后,右边将弹出电视盒的界面,可对电视盒的全功能控制,该功能键完全仿真遥控器。
1.1.1.9信号选择菜单图8左边是对大屏的各种模式的控制选择,其中大屏就有12个模式,包括了,视频里的四个模式,电脑里的四个模式,还有就是电脑与视频的四个模式;下面是两个矩阵的信号切换选择菜单,按下视频矩阵右边跳出视频信号切换的控制菜单,如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源,按电脑矩阵右边跳出电脑信号切换的控制菜单,按返回键返回主控菜单.1.1.1.10电脑矩阵切换控制菜单图9按下电脑矩阵右边跳出电脑信号切换的控制菜单,如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源.1.1.1.11视频模式和信号切换控制菜单图10在前页面选择了大屏的视频模式后会跳出四个视频模式的控制选择界面.左边是选择大屏的模式,右边是选择信号切换, 如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源.按下返回上页是跳到前页,按下返回主菜单会跳回刚进系统时看到的菜单.1.1.1.12大屏视频单屏的信号选择控制菜单图11首选要在左边先选择视频单屏模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源图12首选要在左边先选择视频左四右二模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源图13首选要在左边先选择视频左二右四模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源1.1.1.15电脑模式和信号切换控制菜单图14在前页面选择了大屏的电脑模式后会跳出四个电脑模式的控制选择界面.左边是选择大屏的模式,右边是选择信号切换, 如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源.按下返回上页是跳到前页,按下返回主菜单会跳回刚进系统时看到的菜单.1.1.1.16大屏电脑单屏的信号选择控制菜单图15首选要在左边先选择电脑单屏模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源图16首选要在左边先选择电脑左四右二模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源图17首选要在左边先选择电脑左二右四模式后再切信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源1.1.1.19四种混合模式和信号切换控制菜单(1)混合模式1:左四视频右二电脑图18在前页面选择了大屏的混合模式后会跳出四个混合模式的控制选择界面.混合模式1:左四视频右二电脑. 混合模式2:左四电脑右二视频; 混合模式3:左二视频右四电脑; 混合模式4:左二电脑右四视频..左边是选择大屏的模式,右边是选择信号切换, 如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源.按下返回上页是跳到前页,按下返回主菜单会跳回刚进系统时看到的菜单.(2)混合模式2:左四电脑右二视频图19首选要在左边先选择混合模式2后再对应切换信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源(3)混合模式3:左二视频右四电脑图20首选要在左边先选择混合模式3后再对应切换信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源(4)混合模式4:左二电脑右四视频图21首选要在左边先选择混合模式4后再对应切换信号;如需切换信号必须要先选择上面的其中一个输出设备后再选择下面输入的信号源1.1.1.20退出系统控制菜单图22操作说明:当我们选择主控菜单左边的退出系统时,将跳到退出系统的页面,退出系统主要用来对触屏的退出到主界面,若要退出,可以按确认进行,触屏将退出到第一个主页面。
中控系统操作手册前言会议系统为集成度高且设备集中的一个弱电子系统,为保证此系统能长时间、稳定运行及请用户单位指派专门管理人员及操作人员进行管理和操作,非相关操作人员禁止动用会议室设备(包括各种遥控器),操作人员请严格遵守以下操作流程进行操作,以免误操作而影响整个会议系统的稳定性,甚至导致设备损坏。
详细操作说明如下:第一部分:3楼外事会议室操作说明`(1号和2号外事会议室和新闻发布中心设备操作一样,下面以1号外事会议室为例说明)操作流程第一步:进入设备间,检查调音台推子是否都拉到最底端,如没在最底端,请全部拉到最底端;然后开启系统电源(中控电源、时序控制器电源、强电控制模块电源及其它电源)用触摸屏开启系统,点击触摸屏起始页,所有设备即可自行按顺序打开。
系统开启后说明:机柜内所有设备电源开启,投影机供电。
·第二步:检查机柜内设备及调音台的电源开关是否打开,若没打开请手动开启。
判断开启与否请通过设备指示灯观察。
第三步:根据实际会议内容需求,通过触摸屏依次开启相应的设备、切换相应的信号(详见“、ST-7600C触摸屏的操作”)推起调音台推子。
注:1、触摸屏方向请指向机房,保证最佳的接收信号第四步:当会议结束,离开操作间时,首先将调音台推至最底端,然后通过触摸屏关闭系统,待时序电源关闭(关闭系统后3分钟)后方可关闭机房,然后离开。
注:1、中控主机及继电器模块无需关闭,请保持常供电状态~注:1、开启系统前,确保调音台推子拉到最下面,以免造成设备损伤甚至烧毁。
2、音频信号处理设备,如:调音台,均衡器等设备的相关设置已经调试完毕。
如无特殊需求,请勿随意调整原设备的设置,以免影响会议系统的声效。
3、开启话筒前,确保会议主机已经开启,若未开启,请确保开启会议主机后才打开话筒,以免造成设备损伤甚至烧坏;在连接话筒时请先将会议主机电源关闭,待话筒连接好后再开启会议主机源,以免烧坏会议主机。
4、要注意连接整套设备电流的负荷程度。
尽量不要在系统现有设备连接的电源线路上再连接别的大功率、或者脉冲电流较大的设备。
!5、要注意机房的卫生,并保持机房适当的温度和湿度,也不要将中控触摸屏放在不固定的桌面上或靠近辐射源的环境中。
6、如有特殊情况,可及时联系我公司的技术人员,以便能够尽快的、正确的解决问题1. 2触摸屏的使用操作ST-7600C触摸屏实物图:、1.2.1 开启中控系统:轻触触摸屏LOGO界面(如下图1-1)“开启系统”启动中控系统,延时5S进入控制界面(如下图1-2),开启系统将打开投影机电源和各设备电源,会场声音被预置为75%。
(图1-1)(图1-2)&1.2.2 功能操作:在触屏左边选择需要控制功能的按键(如图1-2),在触屏右边会弹出控制按键界面,在弹出的控制界面上即能完成对所需功能的控制。
1.2.2.1 矩阵信号的切换:以视频矩阵的控制为例。
在主控制界面按下“视频切换”按键,触屏即跳到视频信号切换控制界面(如图1-3);(图1-3)如图1-3,控制界面左边黄色按键是视频切换输入按键,右边绿色按键是输出切换按键;按键从上至下、从左至右依次对应矩阵的1到8路输出和输入。
通过矩阵切换可以把8路输入源切换到8路输出的任意一路输出显示。
切换操作:先选择要输出显示的信号源按键,再选择输出显示设备按键,这样就完成了一路信号的输出显示。
当要切换多路信号时方法同上,一路一路的切换。
…1.2.2.2 音量控制:在主控制界面下排(如图1-2)有控制“音量+”、“静音”、“音量-”三个按键,通过这三个按键我们能完成对会议厅的音量控制。
1.2.2.3 摄像机控制:在主控制界面按下“摄像机控制”按键,在触屏右边弹出摄像头的控制界面(如图1-4)。
(图1-4)1)对摄像头的控制,首先,要在摄像头控制界面上选择需要控制的摄像头(按下对应的按键),然后,可以对选择的摄像头进行方位、调距和预置位等的控制和调节。
2)$3)会议跟踪摄像机预置位的设置方法(以左摄像机为例):首先,按下“左摄像机”按键,然后,通过控制按键去控制摄像机转动到合适的位子,最后,按下“存储”和“预置位号码”按键(按下的号码键就是设置好的预置位)。
如果想查看预置位的设置是否成功,按下“调用”和“预置位号码”按键即可。
说明:在后面我们将说明话筒ID的设置方法。
1.2.2.4 投影机控制:在主控制界面按下“投影机控制”按键,在触屏右边弹出投影机、投影幕布的控制界面(如图1-5)。
(图1-5)在投影机控制界面(如图1-5),我们可以对投影机、投影幕布进行控制。
1.2.2.5 DVD控制:《在主控制界面按下“DVD控制”按键,在触屏右边弹出DVD的控制界面(如图1-6)。
(图1-6)在DVD控制界面(如图1-6),我们可以对DVD进行各种功能的控制。
1.2.2.6 电视盒控制:在主控制界面按下“电视盒控制”按键,在触屏右边弹出电视盒的控制界面(如图1-7)。
(图1-7){在电视盒控制界面,我们可以对电视盒的电源开关、信号模式等进行操作控制。
1.2.2.7 录像机控制:在主控制界面按下“录像机控制”按键,将在触屏右边弹出录像机的控制界面(如图1-8)。
(图1-8)在录像机控制界面(如图1-8),我们可以对录像机进行各种功能的控制,比如电源、录像和播放模式等的控制。
1.2.2.8 灯光控制:在主控制界面按下“灯光控制”按键,触屏界面将跳到灯光控制的控制界面(如图1-9)。
:(图1-9)在此控制界面我们可以完成对会议室的几组灯光进行开关控制。
1.2.3退出中控系统:轻触主控制界面上的“退出”按键,触屏界面将跳到退出系统界面(如图1-10)。
(图1-10);在控制界面上点击“确认”按键,系统将关闭各设备电源,延时3分钟关闭投影机电源,5秒后触屏界面退回到LOGO界面;如果不想退出系统,请点击“取消”按键,触屏界面将返回主控制菜单而不进行任何操作。
1、3 常见故障维护及应急处理1.3.1系统控制故障A、检查中控主机PGM-II是否通电;B、检查无线接收器CRFA的电源灯,ID地址灯,操作指示灯是否正常;C、检查失控设备信号线是否松动。
^1.3.2.触摸屏维护ST-7600C触摸屏为整个系统控制界面,有时出现触模时无反应或触模时有点阵偏移现象。
在此情况下,拔去触摸屏的电池,然后用手按压触摸屏不放,然后再安上电池,则触模屏进入“SETUP MODE”设置菜单,选择进入点阵校证界面,校证完成后退出,如果还不奏效,请立即与我公司联系。
第二部分:23楼圆桌会议室操作说明(23楼圆桌会议室和24楼会议室设备操作一样,下面以23楼圆桌会议室为例说明)操作流程/第一步:进入设备间,检查调音台推子是否都拉到最底端,如没在最底端,请全部拉到最底端;然后开启系统电源(中控电源、时序控制器电源、强电控制模块电源及其它电源)用触摸屏开启系统,点击触摸屏起始页,所有设备即可自行按顺序打开。
系统开启后说明:机柜内所有设备电源开启,投影机供电。
第二步:检查机柜内设备及调音台的电源开关是否打开,若没打开请手动开启。
判断开启与否请通过设备指示灯观察。
第三步:根据实际会议内容需求,通过触摸屏依次开启相应的设备、切换相应的信号(详见“、ST-7600C触摸屏的操作”)推起调音台推子。
注:1、触摸屏方向请指向机房,保证最佳的接收信号】第四步:当会议结束,离开操作间时,首先将调音台推至最底端,然后通过触摸屏关闭系统,待时序电源关闭(关闭系统后3分钟)后方可关闭机房,然后离开。
注:1、中控主机及继电器模块无需关闭,请保持常供电状态注:1、开启系统前,确保调音台推子拉到最下面,以免造成设备损伤甚至烧毁。
2、音频信号处理设备,如:调音台,均衡器等设备的相关设置已经调试完毕。
如无特殊需求,请勿随意调整原设备的设置,以免影响会议系统的声效。
,3、开启话筒前,确保会议主机已经开启,若未开启,请确保开启会议主机后才打开话筒,以免造成设备损伤甚至烧坏;在连接话筒时请先将会议主机电源关闭,待话筒连接好后再开启会议主机源,以免烧坏会议主机。
4、要注意连接整套设备电流的负荷程度。
尽量不要在系统现有设备连接的电源线路上再连接别的大功率、或者脉冲电流较大的设备。
5、要注意机房的卫生,并保持机房适当的温度和湿度,也不要将中控触摸屏放在不固定的桌面上或靠近辐射源的环境中。
6、如有特殊情况,可及时联系我公司的技术人员,以便能够尽快的、正确的解决问题*1. 2触摸屏的使用操作ST-7600C触摸屏实物图:1.2.1 开启中控系统:轻触触摸屏LOGO界面(如下图1-1)“开启系统”启动中控系统,延时5S进入控制界面(如下图1-2),开启系统将打开投影机电源和各设备电源,会场声音被预置为75%。
`(图1-1)(图1-2)1.2.2 功能操作:在触屏左边选择需要控制功能的按键(如图1-2),在触屏右边会弹出控制按键界面,在弹出的控制界面上即能完成对所需功能的控制。
1.2.2.1 矩阵信号的切换:以视频矩阵的控制为例。
在主控制界面按下“视频切换”按键,触屏即跳到视频信号切换控制界面(如图1-3);|(图1-3)如图1-3,控制界面左边黄色按键是视频切换输入按键,右边绿色按键是输出切换按键;按键从上至下、从左至右依次对应矩阵的1到8路输出和输入。
通过矩阵切换可以把8路输入源切换到8路输出的任意一路输出显示。
切换操作:先选择要输出显示的信号源按键,再选择输出显示设备按键,这样就完成了一路信号的输出显示。
当要切换多路信号时方法同上,一路一路的切换。
1.2.2.2 音量控制:在主控制界面下排(如图1-2)有控制“音量+”、“静音”、“音量-”三个按键,通过这三个按键我们能完成对会议厅的音量控制。
1.2.2.3 摄像机控制:在主控制界面按下“摄像机控制”按键,在触屏右边弹出摄像头的控制界面(如图1-4)。
)(图1-4)4)对摄像头的控制,首先,要在摄像头控制界面上选择需要控制的摄像头(按下对应的按键),然后,可以对选择的摄像头进行方位、调距和预置位等的控制和调节。
5)会议跟踪摄像机预置位的设置方法(以左摄像机为例):首先,按下“左摄像机”按键,然后,通过控制按键去控制摄像机转动到合适的位子,最后,按下“存储”和“预置位号码”按键(按下的号码键就是设置好的预置位)。
如果想查看预置位的设置是否成功,按下“调用”和“预置位号码”按键即可。
说明:在后面我们将说明话筒ID的设置方法。
1.2.2.4 投影机控制:在主控制界面按下“投影机控制”按键,在触屏右边弹出投影机、投影幕布的控制界面(如图1-5)。
/(图1-5)在投影机控制界面(如图1-5),我们可以对投影机、投影幕布进行控制。
1.2.2.5 DVD控制:在主控制界面按下“DVD控制”按键,在触屏右边弹出DVD的控制界面(如图1-6)。
