议音响系统常用设备介绍

议音响系统常用设备介绍

2
（图示）均衡器
各设备的主要作用：均衡器
（二）反馈控制 在扩声系统工作中，由于室内声反射的存在，传声器、扬声器的布置等原因引起声回授，严重时会产生啸叫，从而使传声增益开不大，声压级明显不够。啸叫产生于其相位满足正反馈条件的若干个频率点。若用频率均衡器对这些频率段进行适当的衰减，使这些相位上满足正反馈的频率点，其振幅低于产生振荡的要求值。从而破坏了振荡两个条件中的振幅平衡条件，而达到消除振荡的目的，也即抑制了啸叫。当然，在演出现场能迅速确定啸叫的频率点，从而用均衡器迅速予以适当衰减，达到抑制啸叫的效果，需要调音员有足够的现场操作经验。一般可以在演出前按照实际演出状态时传声器、扬声器的选型和位置，用均衡器先找出在这个既定条件下最可能产生啸叫的几个频率点，然后进行抑制，方法是在实际使用条件下整套系统正常工作状态时，将三分之一倍频程均衡器各均衡频段的推子逐个向上推，如果推到头没有产生啸叫，则说明此频段不容易产生啸叫，将此推子恢复原位，依次下去，如果当某一个频段的推子推上去后产生啸叫，则应将此推子拉到比原先位置低3dB或更低一些的位置，这样找出的是最容易产生啸叫的频段（频点），是在既定的场合和既定的系统条件下可能产生的啸叫点，如果声场条件变化了或系统变化了，最容易产生啸叫的频率点也将变化，需要重新找最容易产生啸叫的频率点。
反馈抑制器
在音响系统中，当有啸叫信号产生时，该设备自动检测并最大可能的滤除啸叫信号，不然该信号传输到下一级音频处理设备中。一般该设备连接至话筒和调台之间做插入式连接，也可连接到混音器后。会议系统必备设备。国际：SINBINE ，DBX 国内：卡尔普
调音台
音频信号集中处理设备。负责所有音频信号的大小调整，输入输出切换，简单的音效处理，多路音频信号的混合调整，必配设备。国际：YAMAHA ，声艺， 百灵达，ALLEN&HEATH（艾伦赫赛）等。

最新建筑视听系统优质课课件第五章 会议室的音响系统

最新建筑视听系统优质课课件第五章 会议室的音响系统
王永华
扬州大学电气工程系
建筑视听系统
第一章 建筑音响的基本概念
王永华
扬州大学电气工程系
建筑视听系统
第一章 建筑音响的基本概念
王永华
扬州大学电气工程系
建筑视听系统
第一章 建筑音响的基本概念
第一节 会议室音响系统的特点及设计
一、会议室音响特点 • 在建筑音响系统中，各种会议室的音响系 统是很常见的。在设计该类音响系统时，必 须 首先明确其功能要求、体形和席位的布 置等情况，因此，这些情况对扩声的影响是 很大的。 • 1)会议室主要是进行语言扩声的，合适的 声压级、高的传声增益和语言清晰度以及小 的声压级不均匀度是其主要技术要求，特别 是要有高的传声增益。
建筑视听系统
第一章 建筑音响的基本概念

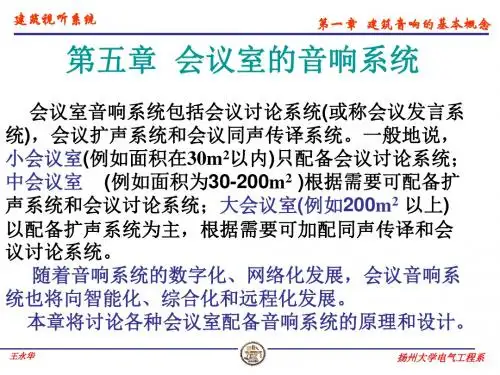

第五章 会议室的音响系统
会议室音响系统包括会议讨论系统(或称会议发言系 统)，会议扩声系统和会议同声传译系统。一般地说， 小会议室(例如面积在30m2以内)只配备会议讨论系统； 中会议室 (例如面积为30-200m2 )根据需要可配备扩 声系统和会议讨论系统；大会议室(例如200m2 以上) 以配备扩声系统为主，根据需要可加配同声传译和会 议讨论系统。 随着音响系统的数字化、网络化发展，会议音响系 统也将向智能化、综合化和远程化发展。 本章将讨论各种会议室配备音响系统的原理和设计。
王永华
扬州大学电气工程系
建筑视听系统
第一章 建筑音响的基本概念
二、会议宣音响系统设计要点 1)根据需求，决定配置会议讨论系统及其规模以及同声传 译系统及其规模。 2)根据会议室面积的大小决定是否需要扩声系统，一般来 说，当面积在30m2以下时，不一定需要安装扩声系统，利 用会议讨论系统代表机和主席机的小扬声器一般可满足要求。 3)在设计会议扩声系统时要把提高系统的传声增益作为设 计重点；特别是中、小型会议室。这是因为中、小型会议室 要取得满意的声压级并不困难，但是由于以上所说的种种原 因，要取得高的传声增益却不容易。

会议室音响使用方法及管理规定课件

会议室音响使用方法及管理规定课件
话筒不工作
检查话筒是否开启，话筒电池是否 已安装并完好，以及话筒接收器是 否正常工作。
音效问题解决
声音失真
调整音响设备的均衡器，确保声 音清晰、自然。
回声问题
检查会议室是否有回声，如有需 要，可以使用隔音材料进行改善
。
噪音干扰
检查周围是否有噪音源，如空调 、风扇等，如有需要，可以关闭
或调整这些设备。
会议室音响使用方法及管理 规定课件
目录
• 会议室音响设备简介 • 会议室音响使用方法 • 会议室音响管理规定 • 常见问题与解决方案 • 会议室音响使用案例分享
01
会议室音响设备简介
设备类型与功能
01
设备类型
02
设备功能
包括音箱、功放、调音台、麦克风等，每种设备都有其独特的功能和 特点。
音箱用于播放声音，功放用于放大音频信号，调音台用于调节音频参 数，麦克风用于采集声音。
正常运行。
03
定期更新
定期更新设备的驱动程序和固 件，以确保设备的稳定性和兼
容性。
02
会议室音响使用方法
设备开启与关闭
01
开启
先打开电源开关，然后开启音 源设备（如电脑、DVD等），
最后开启功放设备。
先关闭功放设备，再关闭音源设 备，最后关闭电源开关。
02
关闭
音频输入与
音频输入
将音源设备（如电脑、麦克风等）通 过线路连接到功放设备上。
音频输出
通过功放设备将声音输出到音箱上， 供参会人员收听。
音效调整与设置
03
音效调整
音量控制
音效设置
根据会议需要，调整音效模式（如音乐、 演讲、会议等），以获得最佳的听音量 大小，避免过大或过小影响收听效果。

会议室中控系统

会议室中控系统
5、HCS-6000LM灯光控制器
用于控制白炽灯控制，可搭配HCS-6000M系列中控主机、HCS-6000TP触摸屏使用，旋转的ID切换设置网络ID身份代码。可级联多台。
功能与特色：
◆4路可调节灯光接口
◆电源要求：220V50HZ
◆载入容量：单路功率1500W，4路总功率5000W
◆ID选择：旋转的ID切换设置网络ID身份代码
功能与特色：
◆单向RF,频率为433MHZ
◆与HCS-6000M系列、HCS-6000TP配合使用
◆外形尺寸：185H×76W×34D（MM）
◆重量：0.4KG
4、HCS-6000PM电源控制器
用于控制强电/弱电开关量，可搭配HCS-6000M系列中控主机、HCS-6000TP触摸屏使用，旋转的ID切换设置网络ID身份代码。可级联多台。
集中控制子系统
一、综述
会议室所采用的会议集中控制系统要求实现以下功能：
1、会议发言、讨论设备控制
2、摄像机的云台镜头控制
3、会议厅投影机的控制
4、会议厅音响扩声系统的控制
5、所有音视频源开关、录像机、DVD的快进快退、投影及扩音信号的选择（控制矩阵）
6、会议厅照明灯光的控制
7、该会议室会议系统的其它设备
3路RS-232输出端口，可控制视频/数据投影机或等离子显示设备。特别地，对RS-232控制口的功能进行了改进，可控制台电数字会议系统产品
1路RS-485控制口，可任意扩展模块，连接多达128台设备。特别地，对RS-485控制口的功能进行了改进，可方便地控制视像跟踪系统等
2个TAINET控制接口，用以连接台电电源控制器、灯光控制器、无线收发器等设备（最多达128台设备）
功能与特色：

会议室系统方案(多功能厅)ppt课件

会议室系统方案(多功能厅)ppt课件
数字同声传译主席单元、数字同声译代表、数字同声传译翻译单元、 红外辐射、红外旁听等设备组成，满足参会人的发言、讨论、1+n语 种翻译等会议功能要求。同时系统可对红外接收数量进行任意扩充实 现同声传译功能；
通道选择器实现更多旁听接收语音；
嵌入式扶手发言单元可实现更多座椅上 的人员参与发言讨论会议；
保证所采用的设备和技术属世界主流产品，在相应的应用领域内占有较大 的用户市场，其相关技术处于领先地位。系统的各项指标应能满足用户的使用 要求和设计要求，整个系统的性能稳定可靠。同时，从应用角度出发，在满足 用户校要求的前提下，尽量压缩设备所需费用，争取达到最优的性能价格比。 可扩展性和远瞻性
考虑到本系统将在以后若干年内长期使用，在选择技术时，具有一定超前 性，留出相应接口和扩展空间，以备在未来更先进的技术出现时，能与本系统 友好连接，互相兼容，更好地发挥作用。避免重复建设，最大限度地保护现有 投资。 技术先进性
分频器：
在音响系统中，分频就是把信号分成两个或两个以上的频段。它能 使扬声系统中的各种扬声器都工作于最佳的频率范围内，从而提高了 功放的工作效率，降低了音箱的频率失真，实现了高保真重放声音信 号的目的。用于实现分频任务的电路或音频设备称为分频器。
激励器：音响（扩音）处理设备介绍
激励器是一种谐波发生器，利用人的心理声学特性，对声音信号进 行修饰和美化的声处理设备。通过给声音增加高频谐波成分等多种方 法，可以改善音质、音色、提高声音的穿透力，增加声音的空间感。 现代激励器不仅可以创造出高频谐波，而且还具有低频扩展和音乐风 格等功能，使低音效果更加完美、音乐更具表现力。
视频会议多点系会议功统能演－示 功能一
利用硬件的MCU可以实现多方会议
北
京

《音响的使用》课件

《音响的使用》课件

02
功率放大器
将微弱的音频信号放大，驱动扬声 器发声。
效果器
对声音进行处理，如延迟、混响等 效果。
04
音响设备的功能
播放功能
音响设备最基本的用途是播放声音，用于音 乐、演讲、电影等各种场合。
扩音功能
通过功率放大器将微弱的音频信号放大，使 声音更加清晰、响亮。
录音功能
部分音响设备具备录音功能，可以将声音录 制下来并进行编辑。
备实现无缝集成，为用户提供更加便捷和智能的生活体验。
03
个性化推荐
智能音响具备大数据分析能力，能够根据用户的听歌习惯、喜好等信息
，为用户推荐个性化的音乐和内容。
无线音响的未来展望
无线连接技术的升级
随着无线连接技术的不断发展，无线音响的音质和稳定性将得到进一步提升，为用户带来 更加出色的听觉体验。
无线充电技术的普及
《音响的使用》PPT 课件
目 录
• 音响设备简介 • 音响设备的基本操作 • 音响设备的保养与维护 • 音响设备的应用场景 • 音响设备的发展趋势与未来展望
01
音响设备简介
音响设备的种类
01
扬声器
用于声音的播放，是音响系统的核 心部分。
混音台
将多种音源进行混合处理，实现声 音的平衡和调整。
03
虚拟现实音响可以根据 虚拟现实内容的需要， 定制化的音效设计，增 强虚拟现实内容的真实 感和表现力。
音效与视觉的结合
虚拟现实音响将与虚拟 现实的视觉技术相结合 ，为用户带来全方位的 沉浸式体验。
THANKS FOR WATCHING
感谢您的观看
02
音响设备的基本操作
音响设备的连接方式
音响设备与电脑的连接

各类会议室多媒体系统设计ppt课件

各类会议室多媒体系统设计ppt课件

会议发言系统（手拉手、混音台、无线）
会议系统
多语种同声传译系统（1＋1－－31＋1）
投票表决系统（记名、不记名）
智能中控系统（集中管理、无线/有线触摸屏、远程控制） 会议灯光、娱乐灯光系统
电子桌牌系统
多媒体升降系统（投影机、等离子、液晶、接口、话筒）
电源管理系统会议信息发布/引导系统会议管理系统
智能视频会议室参考案例
智能视频会议室参考案例

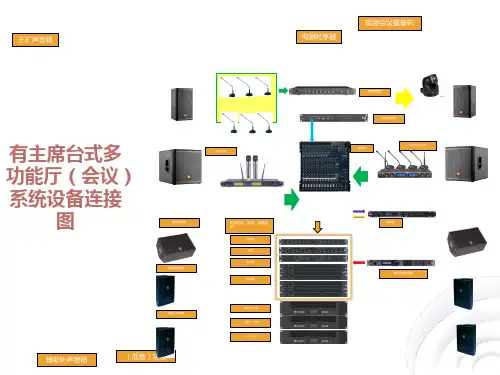

类型四～多功能报告厅
多功能报告厅设计内容
背投大屏幕及辅助等离子显示系统 电子桌牌主题显示系统 LDE条屏显示系统 视频采集及记录系统 信息接入及矩阵切换系统 会议音频扩声及5.1声道影院扩声系统 智能控制系统 数字会议发言、表决及视像自动跟踪系统 数字同声传译系统 专业会议及娱乐灯光系统
多功能报告厅实现功能
大型会议、报告 国际多语种会议 小型娱乐演出 多媒体演示 教学、培训 演讲 新闻发布 影院欣赏 等等
多功能报告厅设计构思
智能中控
会议灯光 娱乐灯光
多功能报告厅参考案例
多功能报告厅参考案例
多功能报告厅参考案例
类型五：监控中心设计内容
大屏幕拼接显示系统 LED显示系统 记录系统 信息接入及矩阵切换系统 音频扩声系统 智能控制系统 网络化AV管理系统
高级会议室设计功能
无纸会议 投票表决会议 多媒体演示 工作报告 等等
高级会议室设计构思
智能中控
表决结果
高级会议室会议室参考案例
类型三智能多媒体（视频会议）会议 室
智能视频会议室设计内容
等离子拼接及大屏幕背投影显示系统 桌面液晶升降显示系统 电子桌牌主题显示系统 LDE条屏显示系统 视频采集记录系统 信息接入及信号切换系统 音频扩声系统 智能控制系统 数字会议发言、表决及讨论系统 远程电视电话会议系统 专业会议照明灯光系统

项目七 会议音响系统的使用与维护PPT课件

项目七 会议音响系统的使用与维护PPT课件
②增益钮（TRIM）：调节输入声信号的放大量。 ③音量推子（FADER）：控制该通道的输出信号的
音量大小。 ④声像旋钮（PAN）：调节该通道信号在左右音箱
之间的立体声位置。 静音开关（MUTE）、主立体声母线开关（MAIN） 独奏（SOLO）：监听母线开关。
⑤均衡器（EQ）：均衡调节，分为高频、中频、低
标。
1.会议室音响系统组成
（1）音箱：又称扬声器系 统，是将音频信号还原成 声音信号的一种装置。
6
基本构成：扬声器、振膜、箱体、分频器、电源。 工作原理：音箱主机箱体内自带功率放大器，对
音频信号进行放大处理后由音箱本身回放出声音。 分类特点：分类方法有很多，按照发声原理及内
部结构，可音箱可分为倒相式、密闭式、平板式、 号筒式等，常见倒相式和密闭式；按照外部结构， 可分为书架式和落地式。 常用品牌：博士、JBL、哈曼·卡顿、音乐之声、 皇冠、德高、雅马哈、惠威等。
13

（5）调音台：将多路输入信号进行放大、混合、
分配、音质修饰和音响效果加工。

工作原理：调音台在输入通道数、面版功能键的
数量以及输出指示等方面都存在差异，但是工作流程
大致分为信号输入部分、母线部分和信号输出部分。
声源信号从话筒输入或从线路输入，经增益调节，进
入均衡处理，作音质补偿，利用衰减器（推子）进行
20
2.会议室音响系统主要技术指标
（1）频率响应：音响设备重放时的频率范围、以及
声波的幅度随频率的变化关系。一般检测此项指
标以1000Hz的频率幅度为参考，并用对数以分贝 （dB）为单位要表示其频率的幅度。
7

(2)功放：即功率放大器，用于增强信号功率以驱
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中控系统是指对会议室的声（声音）、光（灯光、视频）、电（电源）等设备的 集中控制；中控系统由四个部分组成：1、用户操作界面（人机对话界面）。2、中控 主机，3、各类控制设备（接口），4、受控设备；具体可以分为几种模块：音视频切 换模块、VGA电脑信号切换模块、设备电源管理模块、音量控制模块、灯光控模块、 红外学习和控制模块、控制接口模块等各类模块组成；整个中控系统通过电脑软件的 编辑控制命令，下载到中控主机运行，用户通过操作界面配合各类控制模块完成对会 议室各类设备的控制，如控制会议室的设备电源打开和关闭、控制会议室视频信号的 输入/输出的切换选择；控制会议室投影幕、投影机、液晶升降器的升降；控制会议室 音响音量的大小、灯光的亮度；控制摄像机的转动、DVD播放器播放歌曲等等；中控系 统适合用于
数字音频处理器
数字音频处理器布置情况： ① 大会议室：1台，型号：DBX 60 ② 决策室：1台，型号：DBX 260 ③ 接待室：1台，型号：DBX 260
数字音频处理器输入部分主要是对音频信号的增益控制， 均衡调节，延时调节。输出部分主要是对音频信号的分配 ，对过高或过低的频段进行过滤。
此外它还有声反馈抑制功能，如果将话筒音量进行较大的 提升，音箱发出的声音就会传到话筒引起的啸叫，这种现 象就是声反馈。声反馈的存在，不仅破坏了音质，还限制 了话筒声音的扩展音量，因此若要获得更好的声音效果， 音频处理器必不可少。
9的宽屏显示 具有待机屏幕保护功能；电子万年历时间显示功能 通过无线接收器与中控主机连接； 最远无线遥控距离80米；
3 中控系统产品及功能介绍
• CREATOR CR-RFA 无线接收器
用于无线触摸屏与主机连接的介质； 采用专用CR-NET协议与中控主机连接，主机
24V供电； 最远有效距离高达80米；
功放的选配
根据音箱的数量，功率选择合适的功放 ① 大会议室：2台，型号：声准LA 1800 ② 决策室：2台，型号：声准LA 1800
③ 接待室：1台，型号：声准LA 1800
④ 信访接待室：1台，型号：声准LA 1800
功放的作用就是把来自音源或前级放大器的弱 信号放大，推动音箱放声。
功放与音箱功率配置的具体标准应该是：在一
1 音响扩声系统产品功能介绍
手拉手数字会议系统
数字会议系统布置情况 ① 决策室：数字会议主机1台，型号CREATOR CR-M4101。
主席发言单元1只，型号：CREATOR CR-M4102B。代表 发言单元11只，型号：CREATOR CR-M4104B。 采用“手拉手”方式连接； 发言人数限制； 先进先出功能； 主席单元控制发言；
通过在电脑软件编辑控制代码，下载到主机， 通过主机控制其他设备；
主机自带多种控制接口（红外接口、串口等）， 连接其他设备：
可以连接网络控制卡，网络远程控制；
3
中控系统产品及功能介绍
CREATOR ST-7600C 7寸无线触摸屏
通过无线触屏操控中控主机对会议室周边设备控制； 65K真彩TFT LCD显示屏,触屏解析800×480像素，16：
调音台又称调音控制台，它将多路输入信号进行放 大、混合、分配、音质修饰和音响效果加工，是现 代电台广播、舞台扩音、音响节目制作等系统中进 行播送和录制节目的重要设备。
在会议室中调音台的主要作用在于多路音源混合， 修饰发言人音质和调整音量大小以及给电容麦克供 48V幻象电源；
调音台MG124C
1 音响扩声系统产品功能介绍
定阻抗条件下，功放功率应大于音箱功率，但
不能太大。在一般应用场所功放的不失真率应
是音箱额定功率的1.2-1.5倍左右；而在大动态
场合则应该是1.5-2倍左右。参照这个标准进行
配置，既能保证功放放在最佳状态下工作，又
能保证音箱的安全。
专业功放
1 音响扩声系统产品功能介绍
话筒
话筒又称传声器，一种电声器材，属传声器，是声 电转换的换能器，通过声波作用到电声元件上产生 电压，再转为电能。用于各种扩音设备中。
2 中控系统概念及应用场所
中控系统概念
2 中控系统概念及应用场所
• 中控系统概念
随着技术的发展，会议室里面的设备越来越多，需要实现的功能越来越多，一 个完整的多功能会议室里面一般都包括了：会议讨论单元、扩声音箱、投影机、投影 幕、液晶显示器、液晶电视机、摄像机、录像机、视频展示台、多媒体地插、桌面升 级器等设备，众多设备的使用必定带来烦杂的操作，如：要打开多种设备电源，要关 闭灯光，要频频切换各种音视频信号，要不断切换投影画面.....等等。在这种情况下， 为了解决这些繁琐操作，开发运用了一种能够集中管理控制这些设备，达到同时快速 高效的管理控制会议室各种设备的系统---集中控制系统（简称中控系统）
目录
1 音响扩声系统功能介绍 2 中控系统概念 3 中控系统产品及功能介绍 4 中控系统产品应用功能讲解
1 音响扩声系统产品功能介绍
音响扩声系统产品功能介绍
1 音响扩声系统产品功能介绍
调音台
各会议室根据音频输入路数选择不同路数的调音台 ① 大会议室：1台，型号：雅马哈MG166C ② 决策室：1台，型号：雅马哈MG166C ③ 接待室：1台。型号：雅马哈MG124CX ④ 信访接待室：1台。型号：雅马哈MG82CX
话筒布置情况 ① 大会议室：电容话筒4只，型号：铁三角PRO 49QL。无线话筒1套，型号：舒尔PGX24/SM58 ② 大屏幕系统：无线话筒1套，型号：舒尔 PGX24/SM58。 ③ 接待室：无线话筒1套，型号：舒尔 PGX24/SM58。
无线话筒
电容话筒
会议麦克
1 音响扩声系统产品功能介绍
3 中控系统产品及功能介绍
中控系统产品及功能介绍
3 中控系统产品及功能介绍
VGA信号分 配器 VGA矩阵
无线触屏
AV矩阵
中控主机
调光器 电源管理器音量控制器
会议系统
3 中控系统产品及功能介绍
CREATOR CR-PGMII智能中控主机
中控系统控制主机；用来控制会议室周边设备， 如会议室的投影幕升降、摄像机的转动、音频 和视频信号的切换，设备电源开关等等；
