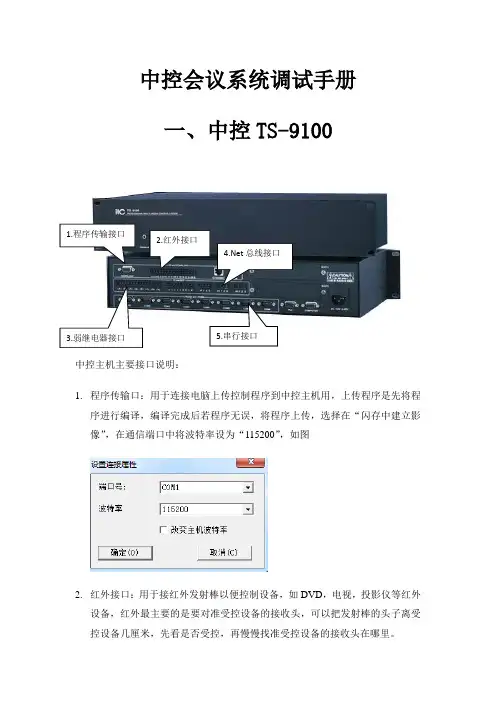

中控会议系统调试手册 一、中控TS-9100中控主机主要接口说明：1. 程序传输口：用于连接电脑上传控制程序到中控主机用，上传程序是先将程序进行编译，编译完成后若程序无误，将程序上传，选择在“闪存中建立影像”，在通信端口中将波特率设为“115200”，如图2. 红外接口：用于接红外发射棒以便控制设备，如DVD ，电视，投影仪等红外设备，红外最主要的是要对准受控设备的接收头，可以把发射棒的头子离受控设备几厘米，先看是否受控，再慢慢找准受控设备的接收头在哪里。
总线接口2.红外接口5.串行接口1.程序传输接口3.弱继电器接口贴好红外发射棒之后，最好打胶，或者用线胶在外面贴好，红外棒自带的胶时间长了容易脱落。
3.弱点继电器口：用于接一些只需触点短路控制的设备，如投影仪的升降架等；总线接口：用于无线接收器和电源管理器等设备；5.串行接口：用于接一些可通过RS232,RS422.RE485控制的设备，如矩阵，音量控制器，会议主机，摄像头，投影仪等。
（1）RS232接法：DB9的3脚是发送脚（TX），2脚是接收脚（RX），5脚是地线（GND）。
一般接三个脚就可以了。
3脚接受控设备的RX，2脚接受控设备的TX，5脚接受控设备的GND。
一般情况下，如果受控设备是DB9的母头，可以2对2，3对3，5对5。
如果受控设备是DB9公头，可以2对3，3对2，5对5。
但这不是绝对，仔细看受控设备的说明书才行。
注意：有些设备会大量返回数据，把中控主机的串口阻塞，导致死机，比如D70的控制。
那么可以不接中控主机DB9的第二脚（即接收脚），因为接收的数据对中控没任何意义，所以可以不接。
（2）485接法：如果是控制摄象头，那么中控主机是发码，摄象头是接收。
中控主机DB9的4为485+，9为485- ，只需要接4脚到摄象头的485+，9脚到摄象头的485-就可以了。
如果接会议跟踪主机或者其它返回代码的设备，那么中控主机是接收代码，会议主机是发送代码。
